Région wallonne Demi-journée de formation Les techniques d’entretien superficiel L’ Enduisage Strépy-Bracquegnies 17 juin 2008 Direction générale des Pouvoirs locaux

L’enduisage Région wallonne Demi-journée de formation ü Association mince de liant bitumineux (Emulsion de bitume ou bitume fluidifié) et de gravillons (en une ou en deux couches) ü Avantages: Imperméabilisation © Rugosité © Strépy-Bracquegnies 17 juin 2008 Direction générale des Pouvoirs locaux

L’enduisage Région wallonne ü Réalisation: © Matériel n Demi-journée de formation n Strépy-Bracquegnies Epandeuses Gravilloneurs Compacteurs Balayeuses-aspirantes 17 juin 2008 Direction générale des Pouvoirs locaux

Epandeuse de liant Demi-journée de formation Région wallonne ü Citerne calorifugée ü Chauffage indirect à l’huile ü Températures d’épandage: © Emulsions: 60/85 °c © Bitumes fluidifiés 140/160 °c Strépy-Bracquegnies 7 17 juin 2008 Direction générale des Pouvoirs locaux

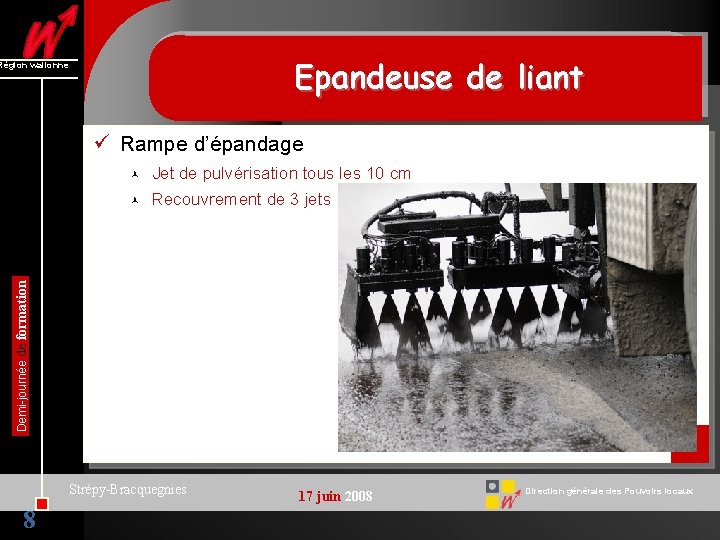

Epandeuse de liant Région wallonne ü Rampe d’épandage Jet de pulvérisation tous les 10 cm © Recouvrement de 3 jets Demi-journée de formation © Strépy-Bracquegnies 8 17 juin 2008 Direction générale des Pouvoirs locaux

Epandeuse de liant Région wallonne Demi-journée de formation ü Pompe Doseuse © Volumétrique © Débit asservi à l’avancement © Débit asservi à la largeur Strépy-Bracquegnies 9 17 juin 2008 Direction générale des Pouvoirs locaux

Gravilloneur Demi-journée de formation Région wallonne Strépy-Bracquegnies 10 17 juin 2008 Direction générale des Pouvoirs locaux

Gravilloneur Région wallonne Demi-journée de formation ü Mécanisme © Trappes de distribution © Lame de débit © Rouleau extracteur © Diffuseur © Contre-diffuseur Strépy-Bracquegnies 11 17 juin 2008 Direction générale des Pouvoirs locaux

Compacteur Région wallonne Demi-journée de formation ü A pneus ou à jantes lisse ou mixte : sertir! Strépy-Bracquegnies 12 17 juin 2008 Direction générale des Pouvoirs locaux

Balayeuse-Aspirante Demi-journée de formation Région wallonne Strépy-Bracquegnies 13 17 juin 2008 Direction générale des Pouvoirs locaux

L’enduisage Région wallonne ü Réalisation: Matériel © Exécution © Demi-journée de formation n Préparation l l Strépy-Bracquegnies Reprofilage éventuel Réparations flaches et nids-de-poules Traitements zones poreuse ou fissurées Nettoyage 17 juin 2008 Direction générale des Pouvoirs locaux

Reprofilage éventuel Région wallonne Demi-journée de formation ü Traiter les zones déformées : RBCF ou Enrobé à chaud Strépy-Bracquegnies 15 17 juin 2008 Direction générale des Pouvoirs locaux

Réparations flaches et nids-depoules Région wallonne Demi-journée de formation ü Fraisage et pose d’enrobé à chaud Strépy-Bracquegnies 16 17 juin 2008 Direction générale des Pouvoirs locaux

Traitement zones poreuses et fissurées Demi-journée de formation Région wallonne Strépy-Bracquegnies 17 17 juin 2008 Direction générale des Pouvoirs locaux

Nettoyage Région wallonne Demi-journée de formation ü Nettoyage de la surface et enlèvement marques thermo Strépy-Bracquegnies 18 17 juin 2008 Direction générale des Pouvoirs locaux

L’enduisage Région wallonne ü Réalisation: Matériel © Exécution © Demi-journée de formation n n Préparation Epandage du liant l Strépy-Bracquegnies Conditions atmosphériques n Emulsions: mi-avril à mi-octobre n Bitumes fluidifiés: mi-avril à mi-septembre n Support absolument sec pour liants visqueux 17 juin 2008 Direction générale des Pouvoirs locaux

Régularité transversale Région wallonne Demi-journée de formation ü Recouvrement de 3 jets de liant Strépy-Bracquegnies 20 17 juin 2008 Direction générale des Pouvoirs locaux

L’enduisage Région wallonne ü Réalisation: Matériel © Exécution © Demi-journée de formation n Préparation Epandage du liant Epandage des gravillons l l Strépy-Bracquegnies Enduits monocouche: mosaïque serré Enduits à double gravillonage: couche inférieure plus lâche, sans superposition! 17 juin 2008 Direction générale des Pouvoirs locaux

L’enduisage Région wallonne ü Réalisation: Matériel © Exécution © Demi-journée de formation n n Strépy-Bracquegnies Préparation Epandage du liant Epandage des gravillons Compactage Brossage 17 juin 2008 Direction générale des Pouvoirs locaux

Région wallonne Les techniques d’entretien superficiel Demi-journée de formation Le Revêtement bitumineux coulé à froid: RBCF Strépy-Bracquegnies 17 juin 2008 Direction générale des Pouvoirs locaux

Le RBCF Région wallonne Demi-journée de formation ü Epandage d’un coulis composé d’une émulsion de bitume, d’un sable (0/4 ou 0/6 ou 0/10) et d’additifs. ü Avantages: Léger reprofilage © Imperméabilisation/Rugosité © Strépy-Bracquegnies 17 juin 2008 Direction générale des Pouvoirs locaux

Citerne à Eau - Citerne à Emulsion Demi-journée de formation Région wallonne Strépy-Bracquegnies 25 17 juin 2008 Direction générale des Pouvoirs locaux

Région wallonne Demi-journée de formation Trémie à sable - Convoyeur vers le malaxeur Strépy-Bracquegnies 26 17 juin 2008 Direction générale des Pouvoirs locaux

Le RBCF Région wallonne ü La Machine Camion © Trémie à sable © Citerne à émulsion © Citerne à eau © Malaxeur © Traîneau d’épandage Demi-journée de formation © Strépy-Bracquegnies 17 juin 2008 Direction générale des Pouvoirs locaux

Malaxeur - Traineau d’épandage Demi-journée de formation Région wallonne Strépy-Bracquegnies 28 17 juin 2008 Direction générale des Pouvoirs locaux

Le RBCF Région wallonne ü La Machine ü L ‘exécution © Travaux préparatoires Demi-journée de formation n n Strépy-Bracquegnies Reprofilage éventuel Réparations flaches et nids-de-poules Traitements zones poreuse ou fissurées Nettoyage 17 juin 2008 Direction générale des Pouvoirs locaux

Le RBCF Région wallonne ü La Machine ü L ‘exécution Travaux préparatoires © Pose RBCF © Compactage Demi-journée de formation © Strépy-Bracquegnies 17 juin 2008 Direction générale des Pouvoirs locaux

Le RBCF Région wallonne ü La Machine ü L ‘exécution Travaux préparatoires © Pose RBCF Demi-journée de formation © n n n Strépy-Bracquegnies RBCF Monocouche RBCF Bicouche RBCF Coloré 17 juin 2008 Direction générale des Pouvoirs locaux

RBCF Colorés Demi-journée de formation Région wallonne Strépy-Bracquegnies 32 17 juin 2008 Direction générale des Pouvoirs locaux

Région wallonne Les techniques d’entretien superficiel Demi-journée de formation L’enduit scellé par un RBCF Strépy-Bracquegnies 17 juin 2008 Direction générale des Pouvoirs locaux

L’enduit scellé par un RBCF Région wallonne ü Enduit 4/6 en première couche Accrochage + Imprégnation © Imperméabilisation © Anti-fissures Demi-journée de formation © ü RBCF 0/4 ou 0/6 en seconde couche Stabiliser le squelette pierreux © Eviter les rejets de gravillons © Léger reprofilage © Strépy-Bracquegnies 17 juin 2008 Direction générale des Pouvoirs locaux

L’enduit scellé par un RBCF Région wallonne ü Beaucoup d’avantages!! Accrochage + Imprégnation © Imperméabilisation © Anti-fissures © Stabiliser le squelette pierreux © Eviter les rejets de gravillons © Léger reprofilage Demi-journée de formation © Strépy-Bracquegnies 17 juin 2008 Direction générale des Pouvoirs locaux

REFERENCES Demi-journée de formation Région wallonne ü RW 99 : 2004 - G. 3 : RBCF et ENDUITS SUPERFICIELS ü Code de bonnes pratiques des enduits superficiels - CRR ü Vos fournisseurs - les entreprises spécialisées! Strépy-Bracquegnies 36 17 juin 2008 Direction générale des Pouvoirs locaux

ENTRETENIR = INVESTIR Demi-journée de formation Région wallonne ü Si vous entretenez, vous faites des économies. . . ü Si vous faites des économies, vous gagner de l’argent. . . ü Si vous avez de l’argent, vous pouvez investir. . . Strépy-Bracquegnies 37 17 juin 2008 Direction générale des Pouvoirs locaux
