RFGW10 RF Gateway Viso Geral PresentationID 2006 Cisco

RFGW-10 (RF Gateway) Visão Geral Presentation_ID © 2006 Cisco Systems, Inc. All rights reserved.

O que é RFGW-10 ? § RFGW-10 é uma plataforma Carrier Class Universal Edge

RFGW-10 Características Gerais § 13 RU Carrier Class Chassis • • § Fluxo de

RFGW Arquitetura Presentation_ID © 2006 Cisco Systems, Inc. All rights reserved. Cisco Confidential 4

Ciclo de vida dos pacotes: Visão Data Plane DOCSIS Video Presentation_ID © 2006 Cisco

Chassis Visão Frontal Presentation_ID © 2006 Cisco Systems, Inc. All rights reserved. Cisco Confidential

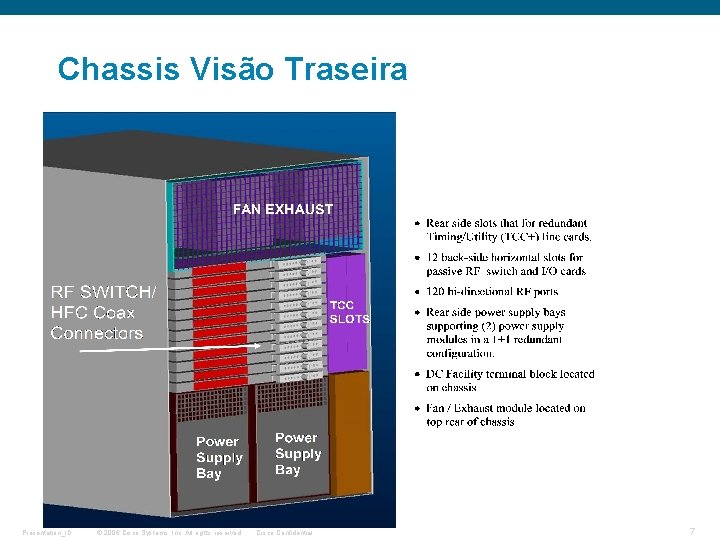

Chassis Visão Traseira Presentation_ID © 2006 Cisco Systems, Inc. All rights reserved. Cisco Confidential

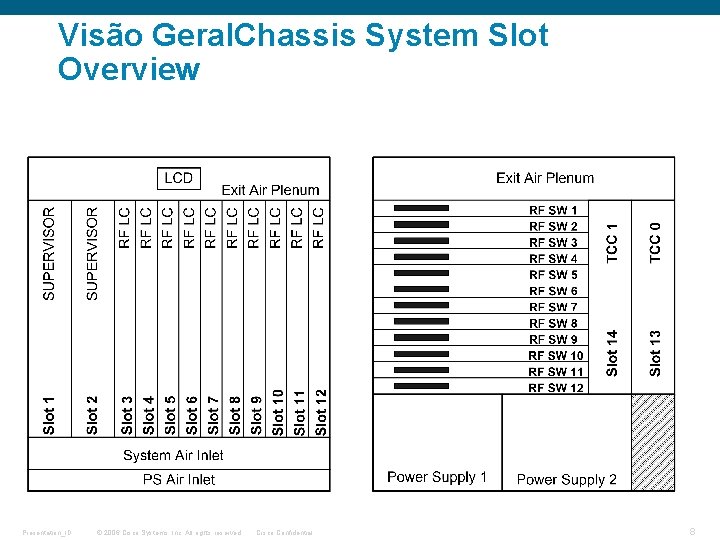

Visão Geral. Chassis System Slot Overview Presentation_ID © 2006 Cisco Systems, Inc. All rights

Presentation_ID © 2006 Cisco Systems, Inc. All rights reserved. Cisco Confidential 9

Slides: 9

Download presentation

O que é RFGW-10 ? § RFGW-10 é uma plataforma Carrier Class Universal Edge QAM projetada para suportar DOCSIS MCMTS e aplicações padrão de delivery de Video. Ø Similar aos edge QAM tradicionais o RFGW 10 recebe tráfego DOCSIS/Video via interface ethernet e converte o sinal digital DMPT/MPEG para MPEG analogico e faz o streamer desse sinal para os assinantes. § RFGW-10 é um modulador de borda que agrega multiplas fontes de sinal DADOS/VIDEO, processando essas fontes em um sinal digital MPEG que será distribuido através de modulação QAM até os usuários finais (cable modems and set-top boxes). Ø Prove suporte a vários padrões de video broadcast (Standard and High Definition Digital Broadcast Television, Switched Digital Video (SDV), Video on Demand (Vo. D), and DOCSIS/Modular CMTS services. Ø As versões iniciais do Cisco RFGW-10 eram equipamentos de downstream. (downstream do Cisco RFGW-10 para o cable modem ou set-top box). § RFGW-10 foi desenvolvido com base na plataforma de switch Cisco Catalyst (CAT 4 K). Presentation_ID © 2006 Cisco Systems, Inc. All rights reserved. Cisco Confidential 2

RFGW-10 Características Gerais § 13 RU Carrier Class Chassis • • § Fluxo de Ar Front to Rear (frente-trás) Switch de RF Integrado Cabeamento único (Wire Once) conectores tipo Coaxial Painel Frontal LCD perfomance do sistema > 100 Gbps Todos os módulos principais redundantes (Supervisor, Line Card, Power Supply) Switch RF integrado (Dual Zone Integrated RF Data Path) tempo de comutação 500 ms (Line Card failover) suporte a alta disponibilidade SW e HW Redundancia de portas GE / 10 GE DOCSIS Timing Interface (DTI) Redundante Sistema dimensionado para operar com apenas uma fonte (Power Supply) Componentes principais • • • Presentation_ID 4536 watt potencia Arquitetura Redundante • • § 9” Rack-mount (2) Supervisor Card Slots (1: 1 Redundante) (2) Timing, Communication, and Control (TCC)/DTI Card Slots (1: 1 Redundante) (10) Universal Line Card Slots (N: 1 Redundante) (12) RF Switch Card Slots (Dual Zone Redundancia) (2) DC PEM Module Slots (1: 1 Redundante) (1) Fan Tray Module © 2006 Cisco Systems, Inc. All rights reserved. Cisco Confidential 3
