RFC 3581 An Extension to the Session Initiation
- Slides: 17
RFC 3581 An Extension to the Session Initiation Protocol ( SIP ) for Symmetric Response Routing
Sommaire • SIP • NAT • Problématique SIP et NAT • Call Flow • Conclusion
SIP- Session Initiation Protocol § SIP est : § Défini par l’IETF (Internet Engineering Task Force), § Référencé par la RFC 2543 puis par la RFC 3261. § SIP : § Est un protocole de signalisation de couche application § Permet l’établissement, la libération et la modification de sessions multimédias, § S’appuie sur un modèle transactionnel client/serveur.
SIP- Couche Transport § La couche transport est responsable : § De la transmission des requêtes et réponses sur le réseau, § Ports par défauts TCP/UDP: 5060 et 5070; TLS: 5061 § Gère le paramètre « sent by » ( adresse IP et port) des champs VIAs § Gère le rajout du paramètre « received » (adresse IP distante)
SIP- Architecture § L’architecture de SIP est : § Basée sur des relations UAC/UAS, § Composée de User Agent, Proxy Server, Location Server, Redirection Server, Registrar Server. § Les terminaux peuvent soit : § Communiquer entre eux directement § Par l’intermédiaire d’autres serveurs.
NAT- Network Address Translation § NAT est : § Défini par la RFC 3022, § Une solution à la pénurie d’adresse IPV 4. § En sortie du NAT : § Association d’une adresse IP privée à une adresse IP publique § En entrée du NAT : § Remplacement de l’adresse IP publique par l’adresse IP privée • Les NAT sont : § NAT Statique, PAT/NAT Dynamique, Cône plein, Cône restrictif, Cône à port restrictif, NAT symétrique
NAT symétrique A chaque établissement d’appel d’Alice vers un utilisateur, une adresse IP et port publique est réservé à cette communication. Routeur NAT @IP public : 192. 0. 2. 1 N° port : 9999 Routeur NAT @IP public : 192. 0. 2. 1 N° port : 9988
Problématique SIP & NAT 1/2 • Problème de communication entrante • Les clients ne connaissent pas leur adresse IP translatée • Les entêtes des champs Via, From et Contact ne sont pas routables
Problématique SIP & NAT 2/2 INVITE Sip : user@exemple. com SIP/2. 0 Via : SIP/2. 0/UDP : 10. 0. 0. 1 : 4540 ; branch=z… 192. 0. 2. 1 : 9988 branch= z… 200 OK Via : sip/2. 0/UDP : 10. 0. 0. 1 : 4540 ; received=192. 0. 2. 1 branch=z. . INVITE Sip : user@exemple. com SIP/2. 0 Via : SIP/2. 0/UDP : proxy. exemple. com ; branch= z… Via : SIP/2. 0/UDP : 10. 0. 0. 1 : 4540 ; received=192. 0. 2. 1 ; 200 OK branch= z 9… Via : SIP/2. 0/UDP : proxy. exemple. com branch= z… Via : SIP/2. 0/UDP : 10. 0. 0. 1 : 4540 ; received=192. 0. 2. 1 ; branch= z 9….

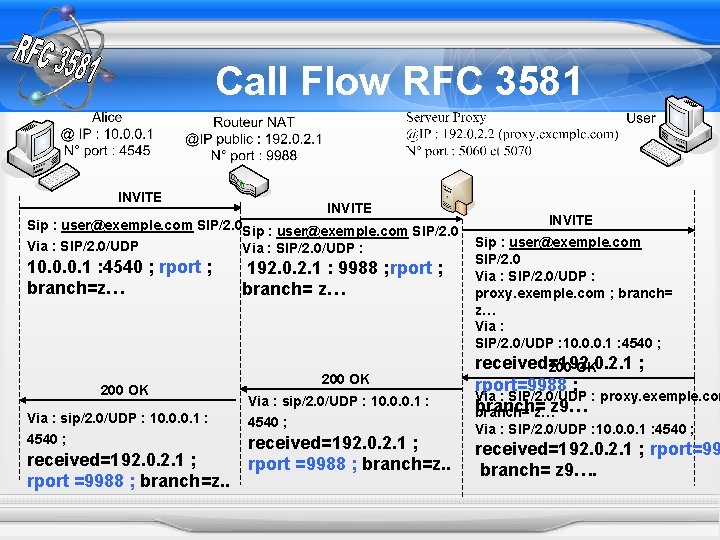

Call Flow RFC 3581 INVITE Sip : user@exemple. com SIP/2. 0 Via : SIP/2. 0/UDP : 10. 0. 0. 1 : 4540 ; rport ; branch=z… 200 OK Via : sip/2. 0/UDP : 10. 0. 0. 1 : 4540 ; received=192. 0. 2. 1 ; rport =9988 ; branch=z. . 192. 0. 2. 1 : 9988 ; rport ; branch= z… 200 OK Via : sip/2. 0/UDP : 10. 0. 0. 1 : 4540 ; received=192. 0. 2. 1 ; rport =9988 ; branch=z. . INVITE Sip : user@exemple. com SIP/2. 0 Via : SIP/2. 0/UDP : proxy. exemple. com ; branch= z… Via : SIP/2. 0/UDP : 10. 0. 0. 1 : 4540 ; received=192. 0. 2. 1 ; 200 OK rport=9988 ; Via : SIP/2. 0/UDP : proxy. exemple. com branch= z…z 9… Via : SIP/2. 0/UDP : 10. 0. 0. 1 : 4540 ; received=192. 0. 2. 1 ; rport=99 branch= z 9….
Conclusion • La RFC 3581 apporte une solution pour le NAT symétrique. • Pour les autres types de NAT, des solutions existent telles que : § STUN (Simple Traversal of UDP through NAT) § ICE ( Interactive Connectivity Etablishment) § TURN (Traversal Using Relay NATs) § UPn. P (Universal Plug and Play)
SIP- Quelques URLs utiles… § § § § § http: //www. ietf. org/rfc. html ( Base des RFCs ), http: //www. ietf. org/iesg/1 rfc ( liste des RFCs et leurs status ), http: //www. rfc-editor. org/cgi-bin/rfcsearch. pl ( Recherche de RFCs ) http: //www. iptel. org/info/players/ietf ( RFCs et drafts par thèmes ), http: //www. cs. columbia. edu/sip/ ( Portail SIP de l’université Columbia), http: //www. sipforum. org/ ( SIP forum ), http: //www. sipit. net/ ( Accueil sur les « sipit: SIP interoperability test event » ), http: //www. pulver. com/products/sip/ (Portail Vo. IP : liste des produits SIP ) http: //www. voip-info. org/wifi-SIP ( Portail Vo. IP )
Questions Sinon, …. .
QUIZZ • 1_Quelle est la RFC qu’on vient de traiter ? • RFC 3543 • RFC 3581 • RFC 3261 • RFC 3220
QUIZZ • 2_La RFC 3581 s’applique sur quel type de NAT : • Cône plein • Nat symétrique • Cône à port restrictif • Cône restrictif
• 3_Quel paramètre est traité par la RFC 3581? • TTL • Received • Rport • Branch
• 4_Quelle RFC traite du paramètre received ? • RFC 3261 • RFC 3543 • RFC 3581 • RFC 3220
