REUNION NATIONALE DES CHEFS DES TRAVAUX STI 2 D et les modèles pour « l’ingénierie système » Lycée Diderot 17 -03 --2011 Jacques PERRIN - IGEN STI

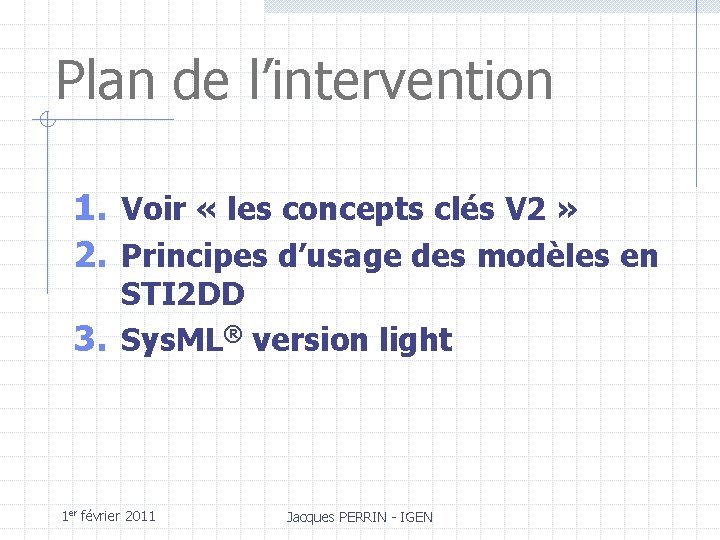

Plan de l’intervention 1. Voir « les concepts clés V 2 » 2. Principes d’usage des modèles en STI 2 DD 3. Sys. ML® version light 1 er février 2011 Jacques PERRIN - IGEN

1. Ingénierie systèmes le programme d’enseignement transversal STI 2 D, place résolument l’élève dans une démarche d’ingénierie système. 1 er février 2011 Jacques PERRIN - IGEN

1. Ingénierie systèmes Problème particulier Solutions générales Méthode Outils 1 er février 2011 Jacques PERRIN - IGEN

2. Principes d’usage des modèles Les modèles sont utilisés en analyse « systémique » . IL NE S’AGIT PAS DE CONSTRUIRE DES MODELES Mais de structurer une démarche avec des modèles cohérents entre eux. 1 er février 2011 Jacques PERRIN - IGEN

2. Principes d’usage des modèles A chaque problème posé un modèle adapté; Des modèles qui découlent les un des autres, c’est le principe de l’HERITAGE qui donne la cohérence dynamique de la démarche. 1 er février 2011 Jacques PERRIN - IGEN

3. Sys. ML® version STI 2 D De quoi parle-t-on ? 1 er février 2011 Jacques PERRIN - IGEN

3. Sys. ML® version light L’ensemble des représentations abstraites utilisées ici constitue le modèle théorique unique du système. Ce modèle est utilisé et évolue progressivement dans toutes les phases d’une démarche de conception. Attention Ici on ne s’en sert pas pour spécifier Mais pour analyser 1 er février 2011 Jacques PERRIN - IGEN

3. Sys. ML® version light 3 Besoins en STI 2 D 6 Diagrammes Modélisation des exigences Modélisation structurelle Modélisation comportementale 1 er février 2011 Jacques PERRIN - IGEN

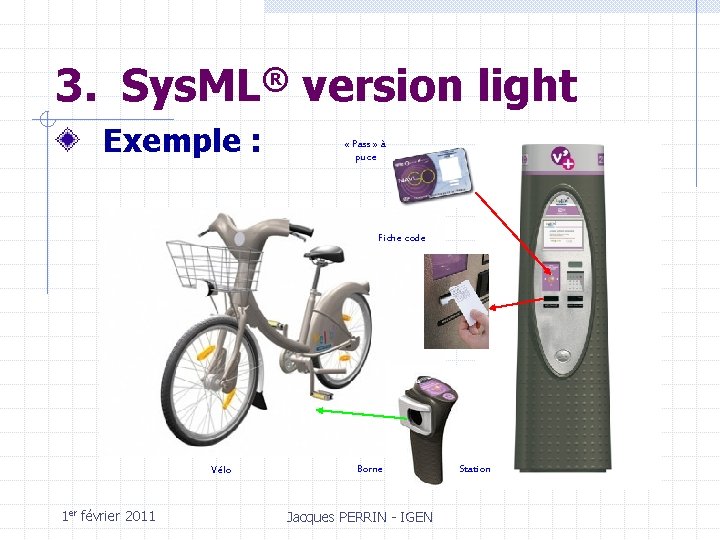

3. Sys. ML® version light Exemple : « Pass » à puce Fiche code Vélo 1 er février 2011 Borne Jacques PERRIN - IGEN Station

1. Diagramme des exigences 1 er février 2011 Jacques PERRIN - IGEN

3. Sys. ML® version light La modélisation des exigences pour définir les objectifs et les contraintes Le diagramme des exigences ( «requirements » ) permet de répertorier et d’analyser les contraintes et performances du système. Ce diagramme est un outil de représentation des fonctionnalités du système. 1 er février 2011 Jacques PERRIN - IGEN

1. Diagramme des cas d’utilisations 1 er février 2011 Jacques PERRIN - IGEN

1. Diagramme de séquences Ordre chronologique vers le bas Temps 1 er février 2011 Jacques PERRIN - IGEN

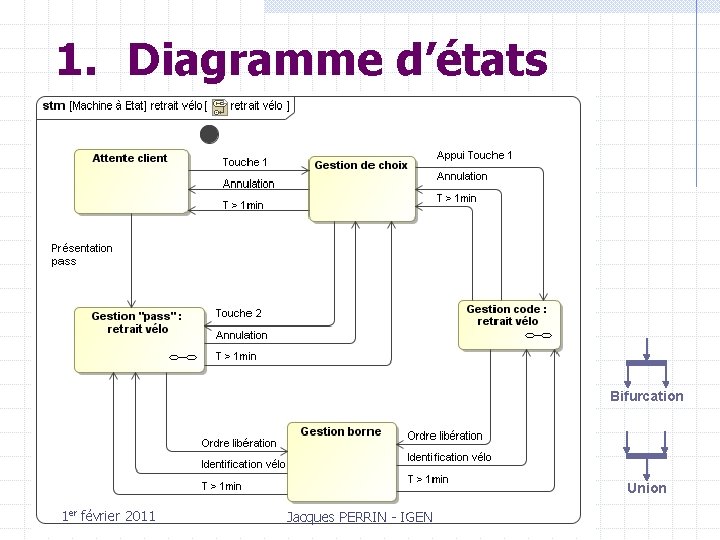

1. Diagramme d’états Bifurcation Union 1 er février 2011 Jacques PERRIN - IGEN

1. Diagramme de définition de blocs 1 er février 2011 Jacques PERRIN - IGEN

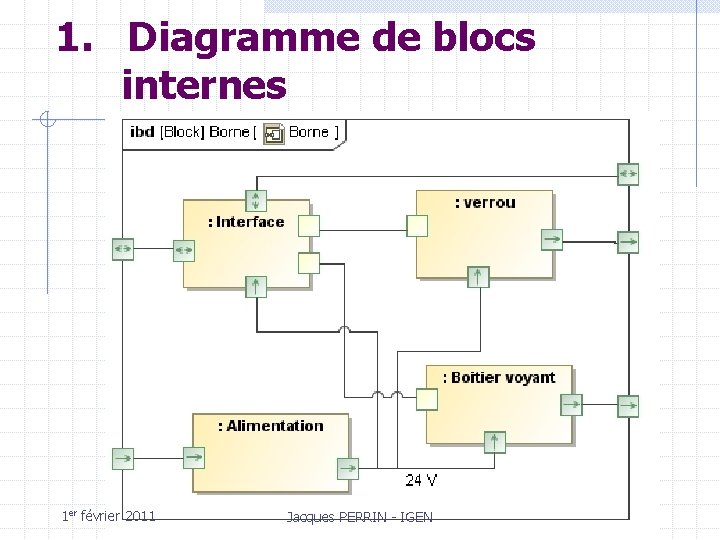

1. Diagramme de blocs internes 1 er février 2011 Jacques PERRIN - IGEN
