RETI SEQUENZIALI Una rete viene detta sequenziale quando

RETI SEQUENZIALI Una rete viene detta “sequenziale”, quando i valori delle uscite dipendono non solo dagli ingressi nello stesso istante, ma anche dai valori degli ingressi negli stati precedenti; un esempio di rete sequenziale sono i Latch ed i Flip – Flop.

Il Latch Si definisce latch un circuito o rete sequenziale che possiede memoria, in grado di conservare nel tempo un informazione. Il latch si differenzia dal Flip-Flop perché privo di clock (temporizzatore).

Il Flip – Flop Si definisce Flip-Flop anch’esso elemento di memoria, formato da uno o più latch, dotato di un ingresso di temporizzazione a cui viene assegnato un impulso detto “clock”. Essi sono classificati in tipi.

Classificazione dei FLIP-FLOP • FLIP-FLOP SR • FLIP-FLOP JK • FLIP-FLOP D • FLIP-FLOP T Clicca qui per uscire

FLIP FLOP T • Il Flip-Flop di tipo T ha una struttura piuttosto semplice infatti, allo stato 0 si avrà “Qn” cioè un mantenimento in memoria della configurazione, mentre nello stato 1 si considera uno stato di Qn quindi rispetto alla precedente configurazione avremo l’opposto. • Il Flip – Flop di tipo T equivale ad un divisore di frequenza per due. INDIETRO T Qn+1 0 Qn 1 Qn

FLIP-FLOP S-R Il Flip-flop di tipo S-R come possiamo notare dalla tabella a fianco, regge tre stati principali che sono : SET-RESETMEMORIA; lo stato di set ci consente di memorizzare, lo stato di reset di cancellare mentre quello di memoria ci da la possibilità di mantenere i nostri dati appunto in memoria. Importante ricordare che l’ultimo stato non è valido perché le uscite risultano entrambe uguali INDIETRO STATO DI RESET N. V. S R Qn Qn+1 0 0 0 1 1 0 1 1 1 1 0 X 1 1 1 X STATO DI MEMORIA STATO DI SET

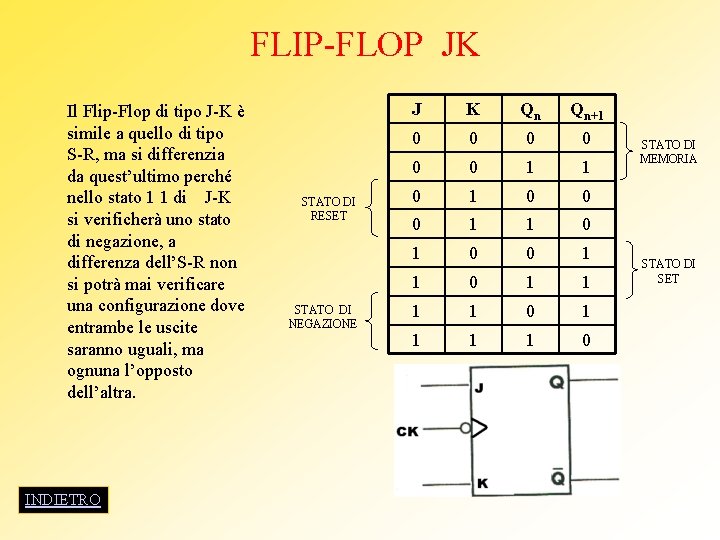

FLIP-FLOP JK Il Flip-Flop di tipo J-K è simile a quello di tipo S-R, ma si differenzia da quest’ultimo perché nello stato 1 1 di J-K si verificherà uno stato di negazione, a differenza dell’S-R non si potrà mai verificare una configurazione dove entrambe le uscite saranno uguali, ma ognuna l’opposto dell’altra. INDIETRO STATO DI RESET STATO DI NEGAZIONE J K Qn Qn+1 0 0 0 1 1 0 1 1 1 1 0 STATO DI MEMORIA STATO DI SET

FLIP-FLOP D • Il Flip-Flop di tipo D ha una struttura piuttosto semplice, qualunque sia il suo ingresso vinene riportato lo stesso in uscita, con un certo ritardo. INDIETRO D Qn+1 0 0 1 1

Questa presentazione è stata realizzata da:
