Reti Neurali Generalit Reti Neurali Biologiche Neurone Circa

Reti Neurali Generalità

Reti Neurali Biologiche Neurone • Circa 1011 nell’uomo, di oltre 100 tipi diversi, con oltre 1014 connessioni • All’attivazione (stimoli ricevuti attraverso i dendriti > soglia) gli impulsi generati dall’eccitazione del soma si propagano attraverso l’assone verso gli altri neuroni. Dendriti Nucleo Corpo cellulare (soma) Assone

Reti Neurali Biologiche Neurone • I punti di contatto fra neuroni si chiamano sinapsi e possono essere di tipo inibitorio o eccitatorio • A livello di sinapsi le terminazioni dei 2 neuroni sono separati da un’intercapedine attraverso cui avviene la trasmissione del treno di impulsi per via elettrochimica (emissione di una sostanza detta mediatore sinaptico) • Frequenza massima degli impulsi <= 1 KHz, quindi trasmissione dell’informazione piuttosto lenta • Ipotesi di trasmissione distribuita e parallela dell’informazione

Reti Neurali Artificiali: cenni storici • Paradigma computazionale ispirato da un modello matematico del neurone (Mc. Culloch & Pitts 1943) realizzato per studiare le capacità computazionali del neurone e delle reti neurali biologiche. • Hebb (1949) propone un modello di apprendimento ‘sinaptico’ (legge di Hebb) • Rosenblatt (1957) definisce il percettrone e un algoritmo di apprendimento, con cui dimostra la possibilità di riconoscere forme e risolvere altri problemi. • Alla fine anni ‘ 60 abbandono dela ricerca per i limiti evidenziati da Minsky (Perceptrons, 1969): non erano in grado di imparare lo XOR. • Riaffermazione alla fine degli anni ‘ 80 (Rumelhart et al. , Grossberg, Hopfield).

Neurone artificiale Costituito da due stadi: • sommatore lineare (produce il cosiddetto net input) net = Sj wj ij • funzione di attivazione f non lineare a soglia o = f (net)

Neurone artificiale Possibili funzioni di attivazione: o= o= 1 se (x - q) > 0 0 se (x - q) < 0 +1 se (x - q) > 0 -1 se (x - q) < 0 Gradino bipolare o= 1 / (1 + e -(x -q)) Sigmoide o= tanh (x - q) Tangente iperbolica q è una costante (bias) che ha il ruolo di soglia. Può essere inglobato nel net aggiungendo una connessione con ingresso costante uguale ad 1 e peso associato uguale al bias.

Rete Neurale Artificiale Architettura a più strati: • strato di ingresso • strato/i nascosto/i • strato di uscita IN OUT

Reti Neurali Artificiali Ad ogni connessione è associato un peso, utilizzato nel sommatore che costituisce il primo stadio del neurone che riceve dati attraverso la connessione. Il comportamento di una rete neurale è quindi determinato: • dal numero dei neuroni • dalla topologia • dai valori dei pesi associati alle connessioni

Rete Neurale Artificiale: classificazione • Sulla base del flusso dei segnali • Reti feedforward: connessioni possibili solo in avanti • Reti ricorrenti: connessioni possibili anche da strati più vicini alle uscite (all’indietro) • Sulla base dell’organizzazione delle connessioni • Reti totalmente connesse : ogni neurone è connesso con ogni altro • Reti parzialmente connesse : ogni neurone è connesso ad un particolare sottoinsieme di neuroni • reti singolo strato : le unità di ingresso sono connesse direttamente a quelle di uscita • reti multistrato : organizzate in gruppi topologicamente equivalenti (strati)

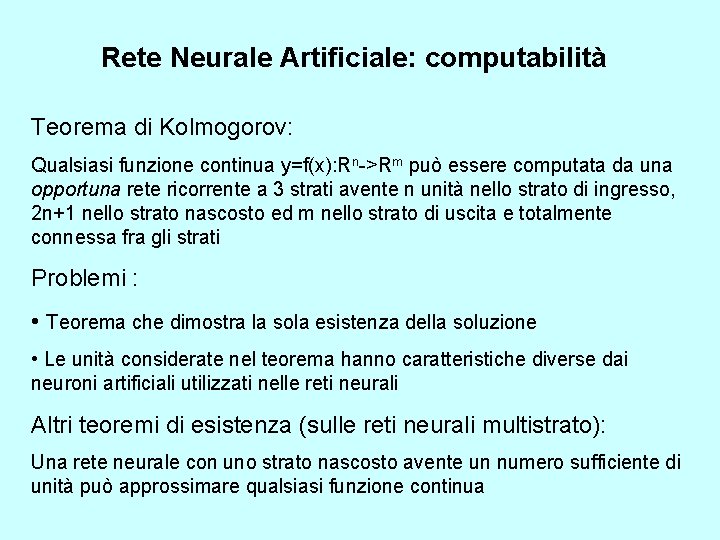

Rete Neurale Artificiale: computabilità Teorema di Kolmogorov: Qualsiasi funzione continua y=f(x): Rn->Rm può essere computata da una opportuna rete ricorrente a 3 strati avente n unità nello strato di ingresso, 2 n+1 nello strato nascosto ed m nello strato di uscita e totalmente connessa fra gli strati Problemi : • Teorema che dimostra la sola esistenza della soluzione • Le unità considerate nel teorema hanno caratteristiche diverse dai neuroni artificiali utilizzati nelle reti neurali Altri teoremi di esistenza (sulle reti neurali multistrato): Una rete neurale con uno strato nascosto avente un numero sufficiente di unità può approssimare qualsiasi funzione continua

Problemi risolubili con diverse topologie

Reti Neurali Artificiali Proprietà: • Capacità di apprendere da esempi • Capacità di generalizzare (risposte simili in corrispondenza di esempi simili a quelli su cui sono state addestrate) • Capacità di astrarre (risposte corrette in corrispondenza di esempi diversi da quelli su cui sono state addestrate) • Insensibilità al rumore (capacità di generalizzare anche in presenza di dati alterati o incerti) • Decadimento graduale delle prestazioni (il comportamento si altera gradualmente se si eliminano connessioni o si alterano i pesi)

Training L’apprendimento (da esempi) da parte di una rete neurale si configura come un processo iterativo di ottimizzazione: • i pesi della rete vengono modificati sulla base delle ‘prestazioni’ della rete su un insieme di esempi • si minimizza una funzione obiettivo che rappresenta di quanto il comportamento della rete si discosta da quello desiderato L’insieme degli esempi su cui la rete viene addestrata è detto training set Le prestazioni della rete devono essere verificate su un insieme di dati (test set) che non appartengono al training set

Training L’apprendimento può essere di 2 tipi: con supervisione (supervised learning) senza supervisione (unsupervised learning) • Con supervisione: esempi divisi in due componenti: • pattern di ingresso • teaching input, che specifica l’output che si desidera ottenere in corrispondenza di tale pattern I pesi sono adattati in modo da minimizzare le differenze fra il comportamento della rete e quello desiderato.

Training Senza supervisione: esempi costituiti da soli dati di ingresso. • pesi adattati in modo tale che la rete si auto-organizzi in modo da riflettere alcune caratteristiche e regolarità del training set • si parla anche di regularity discovery o feature detection

Training

Reti Neurali Apprendimento supervisionato

Addestramento con supervisione: Legge di Hebb • Prima proposta di modello di apprendimento • Modello di tipo correlazionale nato per giustificare l’apprendimento nelle reti neuronali biologiche • “se due unità sono attive nello stesso istante il peso della relativa connessione deve essere incrementato” · Dwij = e oioj e = Learning Rate • Problemi: - non sempre conduce a risultati corretti - continuando a mostrare gli stessi esempi i pesi crescono indefinitamente (non è plausibile biologicamente e porta a fenomeni di saturazione)

Addestramento con supervisione: Legge di Hebb Se si considera una rete singolo strato con attivazioni lineari e ingressi reali l’apprendimento hebbiano funziona solo se i vettori di ingresso formano un insieme ortogonale. Quindi, se lo spazio di ingresso ha dimensione N, si possono apprendere al max N associazioni esatte In ogni caso la legge è importante in quanto: • troviamo traccia dei suoi principi anche in regole di apprendimento più potenti • è un utile termine di paragone nello studio delle regole di apprendimento

Addestramento con supervisione: Percettroni • Prima realizzazione di (Rosenblatt, fine anni ‘ 50) rete neurale artificiale • Studiato inizialmente per problemi di riconoscimento forme da stimoli di tipo visivo • Strato di ingresso (retina) cui sono collegate unità che realizzano una funzione f binaria dell’ingresso (stimolo visivo) collegati poi ad un neurone con attivazione a soglia. f 1 f 2 fn w 1 w 2 wn S o q

Addestramento con supervisione: Percettroni Possono realizzare funzioni estremamente complicate (ad es. distinzione fra figure concave e convesse) Per il percettrone esiste una legge di apprendimento: 1. si presenta un pattern di ingresso e si calcola l’uscita 2. se il pattern è stato classificato in modo corretto, ripeti 1. con un nuovo pattern 3. se l’uscita è alta e il teaching input è 0, decrementa di uno i pesi delle linee per cui ii=1 e incrementa la soglia di uno 4. se l’uscita è bassa e il teaching input è 1 fa l’inverso (incrementa i pesi e decrementa la soglia) 5. si ripetono i passi precedenti finché i pesi non convergono.

Addestramento con supervisione: Percettroni Formalmente: op = 1 se net = Si wi ipi > q 0 altrimenti Dpwi = (tp - op) ipi Dp q = (op - tp) In base a un teorema (Rosenblatt) converge alla soluzione in un numero finito di passi, se la soluzione esiste Purtroppo, non sempre esiste (es. XOR, se le uscite della funzione non sono linearmente separabili)

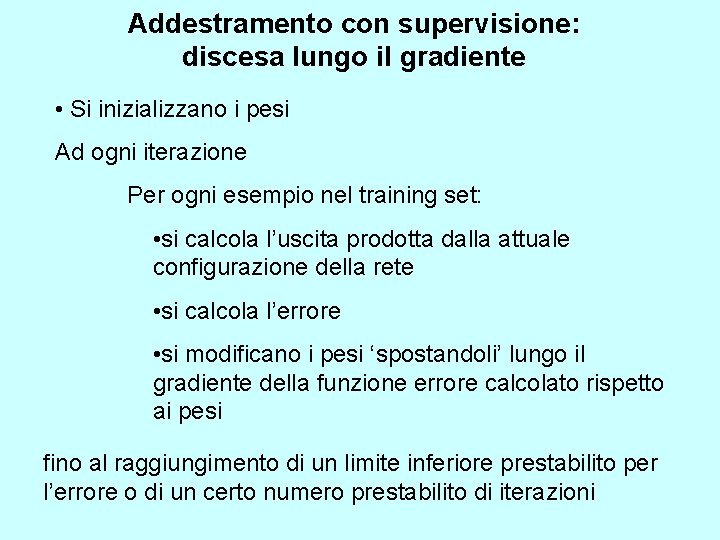

Addestramento con supervisione: discesa lungo il gradiente • Si inizializzano i pesi Ad ogni iterazione Per ogni esempio nel training set: • si calcola l’uscita prodotta dalla attuale configurazione della rete • si calcola l’errore • si modificano i pesi ‘spostandoli’ lungo il gradiente della funzione errore calcolato rispetto ai pesi fino al raggiungimento di un limite inferiore prestabilito per l’errore o di un certo numero prestabilito di iterazioni

Addestramento con supervisione: Regola Delta (o di Widrow e Hoff) Data una rete monostrato con attivazioni lineari, un training set T = { (xp, tp) : p = 1, …. , P} e una funzione ‘errore quadratico’ sul pattern p-mo Ep = S j =1, N (tpj -opj)2 / 2 N=n. unità di uscita, opj, tpj= output/teaching input per l’unità j e una funzione ‘errore globale’ E = S p = 1, P Ep P=n. esempi E = E(W), W = matrice dei pesi wij associati alle connessioni ij (dall’unità i verso l’unità j) Se vogliamo minimizzare E possiamo utilizzare una discesa lungo il gradiente, che converge al minimo locale di E più vicino al punto di partenza (inizializzazione dei pesi)

Addestramento con supervisione: Regola Delta Il gradiente di E ha componenti ¶E/¶wij = Sp ¶Ep/¶wij Per la regola di derivazione delle funzioni composte ¶Ep/¶wij = ¶Ep/¶opj · ¶opj/¶wij Dalla definizione di errore - ¶Ep/¶opj = (tpj - opj) = dpj (errore commesso dall’unità j sul pattern p) Per la linearità delle unità (opj = Si wij ipi) ¶opj/¶wij = ipi da cui ¶Ep/¶wij = - dpj ipi e quindi ¶E/¶wij = - Sp dpj ipi

Addestramento con supervisione: Regola Delta Discesa lungo il gradiente: Dwij = - e ¶E/¶wij = Sp e ¶Ep/¶wij = e Sp dpj ipi = Sp Dpwij Quindi, se e è sufficientemente piccolo, possiamo modificare i pesi dopo la presentazione di un singolo pattern secondo la regola Dpwij = e dpj ipi NB Sono tutte quantità facilmente calcolabili

Addestramento con supervisione: Regola Delta Generalizzata (Backpropagation) La regola delta è applicabile solo ad un caso particolare di reti (singolo strato con funzione di attivazione lineare) E’ possibile generalizzare la regola delta per configurazioni multi-strato della rete e per funzioni di attivazione non lineari. Le reti devono essere di tipo feedforward (è possibile definire un ordine topologico dei neuroni e quindi temporale nell’attivazione dei neuroni) Le funzioni di attivazione fj(netj) devono essere continue, derivabili e non decrescenti netpj= Si wij opi per una rete multistrato

Addestramento con supervisione: Regola Delta Generalizzata (Backpropagation) Anche in questo caso si usa la discesa lungo il gradiente Dpwij = - e ¶Ep/¶wij Per la proprietà di derivazione delle funzioni composte ¶Ep/¶wij = ¶Ep/¶netpj · ¶netpj/¶wij = ¶/¶wij Sk wkj opk = opi Definiamo: dpj = - ¶Ep/¶netpj (stessa definizione data per la regola delta. Infatti per le reti considerate opj=netpj ) ottenendo così: ¶Ep/¶wij = e dpj opi (analogo della regola delta) Resta da calcolare dpj

Addestramento con supervisione: Regola Delta Generalizzata (Backpropagation) dpj = - ¶Ep/¶netpj = - ¶Ep/¶opj · ¶opj/¶netpj Ma opj = fj(netpj) e ¶opj/¶netpj = dopj/dnetpj = f’j(netpj) Se uj è una unità di uscita ¶Ep/¶opj = - (tpj - opj) Quindi per tali unità dpj = - (tpj - opj) f’j(netpj)

Addestramento con supervisione: Regola Delta Generalizzata (Backpropagation) Se invece uj è una unità nascosta ¶Ep/¶opj = Sk ¶Ep/¶netpk · ¶netpk/¶opj = = Sk ¶Ep/¶netpk · ¶/¶opj Si wik opi = = Sk ¶Ep/¶netpk · wjk = Sk dpk wjk Quindi, per le unità nascoste, si avrà dpj = f’j(netpj) · Sk dpk wjk Quindi per le unità nascoste l’errore dpj è calcolato ricorsivamente a partire dalle unità di uscita (error backpropagation)

Addestramento con supervisione: Regola Delta Generalizzata (Backpropagation) Riassumendo: 1. Si inizializzano i pesi 2. Si presenta il pattern pmo • si calcolano le uscite opj corrispondenti • si calcola l’errore per le unità di uscita dpj = - (tpj - opj) f’j(netpj) • Per le unità nascoste si applica ricorsivamente dpj = f’j(netpj) · Sk dpk wjk a partire dallo strato nascosto più vicino all’uscita 3. Si apportano le modifiche ai pesi Dpwij = e dpj opj 4. Si ripetono i punti 2. e 3. fino a convergenza

Addestramento con supervisione: Regola Delta Generalizzata (Backpropagation) Rigorosamente si dovrebbe applicare la variazione dopo avere esaminato tutti i pattern (addestramento batch), ma se e è piccolo si ottiene lo stesso risultato modificandoli dopo ogni pattern (addestramento online). Se si inizializzano i pesi a 0 problemi di convergenza, quindi di solito si usano valori piccoli e diversi (0. 05 -0. 1) Per scendere davvero lungo il gradiente e dovrebbe essere infinitesimo, ma più piccolo è e più lenta è la convergenza. Ma se e è troppo grande potremmo ‘sorvolare’ un minimo. Si può usare un learning rate adattativo. La discesa lungo il gradiente è poco efficiente.

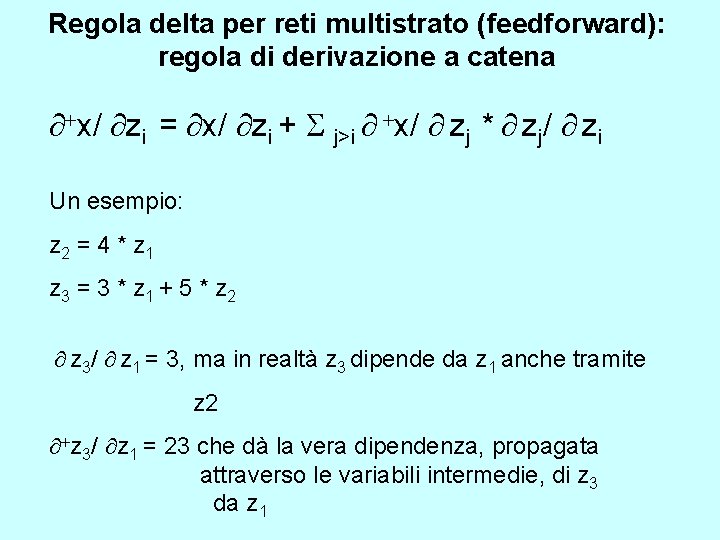

Regola delta per reti multistrato (feedforward): regola di derivazione a catena ¶+x/ ¶zi = ¶x/ ¶zi + S j>i ¶ +x/ ¶ zj * ¶ zj/ ¶ zi Un esempio: z 2 = 4 * z 1 z 3 = 3 * z 1 + 5 * z 2 ¶ z 3/ ¶ z 1 = 3, ma in realtà z 3 dipende da z 1 anche tramite z 2 ¶+z 3/ ¶z 1 = 23 che dà la vera dipendenza, propagata attraverso le variabili intermedie, di z 3 da z 1

Reti Neurali Apprendimento non supervisionato Reti di Kohonen

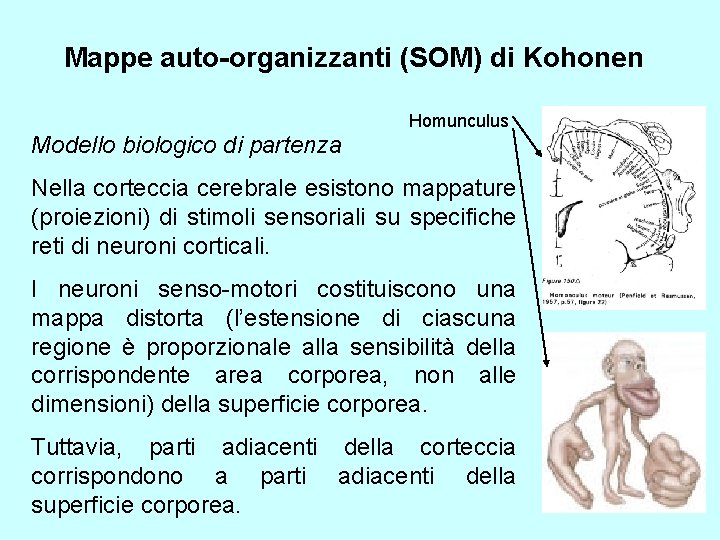

Mappe auto-organizzanti (SOM) di Kohonen Homunculus Modello biologico di partenza Nella corteccia cerebrale esistono mappature (proiezioni) di stimoli sensoriali su specifiche reti di neuroni corticali. I neuroni senso-motori costituiscono una mappa distorta (l’estensione di ciascuna regione è proporzionale alla sensibilità della corrispondente area corporea, non alle dimensioni) della superficie corporea. Tuttavia, parti adiacenti della corteccia corrispondono a parti adiacenti della superficie corporea.

Mappe auto-organizzanti (SOM) di Kohonen Interazioni laterali fra neuroni • eccitazione laterale a breve raggio (50 -100 mm) • azione inibitoria (fino a 200 -500 mm) • azione eccitatoria debole a lungo raggio (fino a qualche cm) approssimabili come:

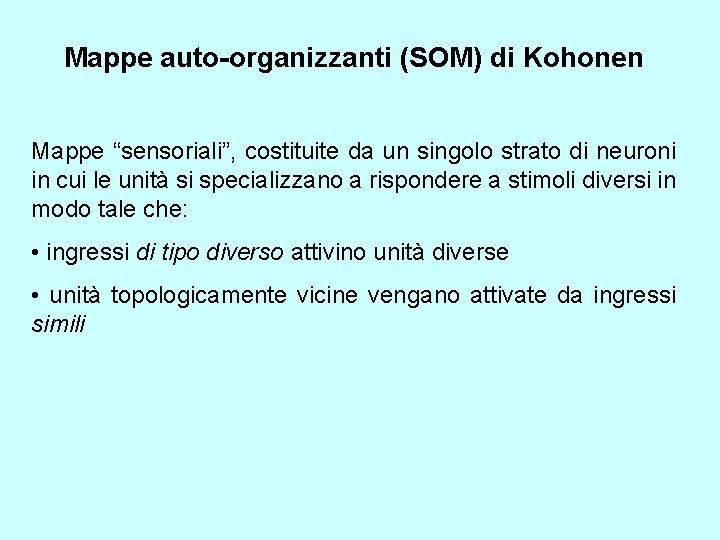

Mappe auto-organizzanti (SOM) di Kohonen Mappe “sensoriali”, costituite da un singolo strato di neuroni in cui le unità si specializzano a rispondere a stimoli diversi in modo tale che: • ingressi di tipo diverso attivino unità diverse • unità topologicamente vicine vengano attivate da ingressi simili

Mappe auto-organizzanti (SOM) di Kohonen • Singolo strato di neuroni ni i=1, w*h (w=largh. h= alt. mappa) • Ogni ingresso X={xj, j=1, N} è collegato a tutti i neuroni (quindi ad ogni neurone afferiscono N connessioni) • Ogni connessione è associata ad un peso wij • Funzione di attivazione fi 1/d(Wi, X) d= distanza • Presenza di interazioni laterali

Mappe auto-organizzanti (SOM) di Kohonen I pesi di ciascun neurone vengono modificati: • in senso eccitatorio proporzionalmente al valore della propria funzione di attivazione e di quelle dei neuroni appartenenti ad un loro vicinato, in funzione della distanza da essi; • in senso inibitorio proporzionalmente al valore della funzione di attivazione dei neuroni esterni al vicinato, in funzione della distanza da essi. Quindi, se si ripropone lo stesso ingresso alla rete: • i neuroni che avevano un valore elevato di attivazione e i vicini mostreranno un’attivazione ancora maggiore • i neuroni che rispondevano poco risponderanno ancor meno

Mappe auto-organizzanti (SOM) di Kohonen Se si presentano dati ben distribuiti nello spazio degli ingressi, in modo iterativo, ogni neurone si specializza a rispondere a dati di un certo tipo Inoltre, neuroni vicini rispondono a stimoli vicini proiettando, in pratica, lo spazio degli ingressi sullo strato di neuroni. Risultati: • riduzione di dimensionalità dei dati da N (dim. dell’ingresso) a m (dimensione della mappa); • ogni dato è rappresentato dalla coordinata dell’unità su cui si proietta, cioè quella che ha massima attivazione, cioè quella per cui i cui pesi sono più simili (vicini) al dato stesso.

Mappe auto-organizzanti (SOM) di Kohonen In pratica: • si partiziona lo spazio degli ingressi in tanti sottospazi quanti sono i neuroni • ogni sottospazio si di S={Xk} è definito come: si = {Xj t. che d(Xj, Wi) = mint (Xi, Wt) } • si ottiene la cosiddetta Tassellazione di Voronoi

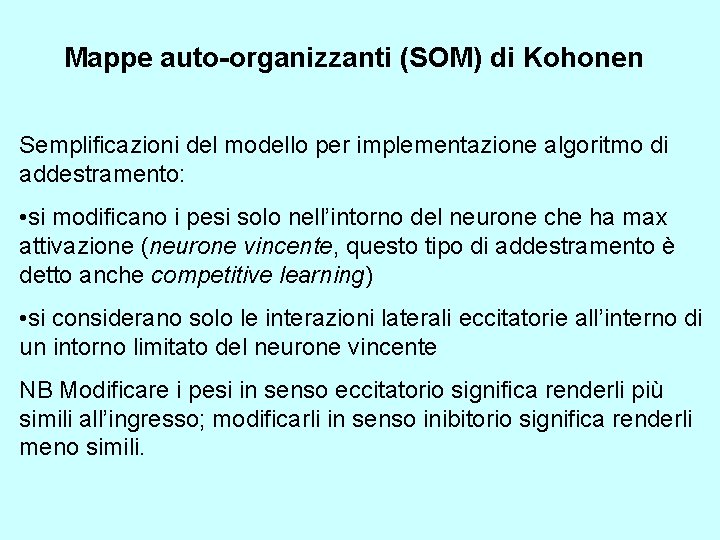

Mappe auto-organizzanti (SOM) di Kohonen Semplificazioni del modello per implementazione algoritmo di addestramento: • si modificano i pesi solo nell’intorno del neurone che ha max attivazione (neurone vincente, questo tipo di addestramento è detto anche competitive learning) • si considerano solo le interazioni laterali eccitatorie all’interno di un intorno limitato del neurone vincente NB Modificare i pesi in senso eccitatorio significa renderli più simili all’ingresso; modificarli in senso inibitorio significa renderli meno simili.

Mappe auto-organizzanti (SOM) di Kohonen a=C (a = learning rate, C costante positiva piccola << 1) Dato un training set X = { xi | , Xi=(xi 1, xi 2, …. , , xim), i=1…N } - Inizializza i pesi con valori compatibili con i dati - Per ogni esempio xi nel training set: 1. determina l’unità vincente nw 2. modifica i pesi dell’unità vincente e di quelle che si trovano in un suo intorno nel modo seguente: 3. wj(t+1) = wj (t) + a (xi - wj (t)) 4. a(t+1) = a(t) * (1 - g) (g costante positiva piccola << 1 ) finché la rete non raggiunge una configurazione stabile o a = 0

Mappe auto-organizzanti (SOM) di Kohonen • Modello semplificato delle interazioni fra neuroni adiacenti la cui forza ha un andamento tipico a cappello messicano. Nell’algoritmo si usa un modello semplificato in cui l’attivazione è uniforme nell’intorno del neurone vincente (a finestra rettangolare). • L’ intorno è tipicamente quadrato (per semplicità) ma può assumere qualunque forma • E’ possibile prevedere anche un’area che circonda l’intorno considerato in cui si ha un effetto inibitorio, in cui cioè la regola diventa wj(t+1) = wj (t) - a (xi - wj (t)) • Esiste un isomorfismo fra lo spazio di ingresso e lo spazio dei pesi

Mappe auto-organizzanti (SOM) di Kohonen Realizzazione di un clustering dei dati, cioè di una identificazione, nello spazio degli ingressi, di nuvole di dati che si addensano in zone dello spazio di ingresso, inducendone una partizione • ogni partizione è rappresentabile mediante il centroide della nuvola, che nelle reti di Kohonen corrisponde ai pesi associati ad una unità della mappa • il clustering è di tipo non supervisionato, in quanto non abbiamo alcuna informazione a priori sulle classi di appartenenza dei dati • a posteriori è possibile classificare i dati in base alla partizione dello spazio degli ingressi cui appartengono

Versione supervisionata (Learning Vector Quantization o LVQ) • La partizione rappresentabile mediante i pesi associati ad una unità della mappa rappresenta il prototipo (o una approssimazione) per una certa classe di dati. • Vector Quantization = procedura mediante la quale si definisce un codice di lunghezza limitata che approssima i valori di dati simili sostituendoli con un codice fisso. • Il codice è tale da minimizzare l’errore che si commette sostituendo tale codice ad un insieme di dati vicini (cioè ne è il centroide). Utilizzabile per la compressione di segnali o immagini. Es. immagini a colori rappresentate con una palette di dimensioni limitate. • Unendo questi concetti è possibile definire un algoritmo di apprendimento supervisionato con una regola simile alle SOM.

Learning Vector Quantization (LVQ) a=C (a = learning rate, C costante positiva piccola << 1) Dato un training set X = { (xi, li) | , Xi=(xi 1, xi 2, …. , , xim), i=1…N, li Z} -Inizializza i pesi con valori compatibili con i dati, assegnando etichette random ai neuroni corrispondenti (o utilizzando alcuni degli esempi, che rappresentino tutte le classi ) -Per ogni esempio xi nel training set: 1. determina l’unità vincente nw 2. modifica i pesi dell’unità vincente nel modo seguente: 3. wj(t+1) = wj (t) + D a (xi - wj (t)) (D =1 se li = lw; D = -1 altrimenti) 4. a(t+1) = a(t) * (1 - g) (g costante positiva piccola << 1 ) finché la rete non raggiunge una configurazione stabile o raggiungo un errore sufficientemente basso

Learning Vector Quantization • Non è più necessario modellare le interazioni laterali fra neuroni (si effettua un campionamento, non una proiezione come nel caso delle SOM). • La rete non è più una mappa, ma un insieme di prototipi • La classificazione di un dato avviene mediante assegnazione ad esso dell’etichetta associata all’unità vincente, quindi in funzione dell’etichetta associata al prototipo che induce la partizione dello spazio degli ingressi entro cui giace il dato da classificare. • Errore valutabile come errore di approssimazione (vector quantization) o come accuratezza (classificazione) • Problema del dimensionamento della rete: di quanti prototipi ho bisogno ?

Learning Vector Quantization • L’algoritmo LVQ fissa a priori la dimensione della rete • Se i neuroni sono pochi (partizioni “grandi”), vi è elevata probabilità che in una partizione giacciano dati appartenenti a classi diverse • Se i neuroni sono troppi posso avere overfit (al limite, posso azzerare l’errore di classificazione sul training set se utilizzo una rete che ha tanti neuroni quanti esempi nel training set e pesi uguali agli esempi stessi) • Si possono usare strategie di dimensionamento dinamico della rete, in funzione delle prestazioni della rete.

Optimum-Size Learning Vector Quantization (OSLVQ) • E’ necessario predisporre un validation set, da utilizzare per valutare le prestazioni della rete, ai fini di effettuare le modifiche opportune. • Modifiche = cancellazioni o inserimento di neuroni • Se un neurone viene attivato da pattern appartenenti ad una classe diversa in numero significativo, è necessario inserire un nuovo neurone corrispondente a tale classe nella partizione corrispondente. • Se un neurone non viene mai attivato o se, in sua assenza, i pattern che giacciono nella sua partizione vengono ugualmente classificati in modo corretto, si può eliminare il neurone

Optimum-Size Learning Vector Quantization (OSLVQ) • Si definiscono le costanti, a, b, g e Niter • a = numero max di errori tollerato in una partizione • b = numero minimo di pattern che devono attivare un neurone • g = numero max di neuroni vicini della stessa classe • Per ogni Niterazioni dell’algoritmo LVQ • Se in una partizione Nerr > a si aggiunge un neurone. I pesi sono uguali alla media dei pattern della classe su cui si commettono più errori in quella partizione, che cadono in tale partizione. • Se il neurone è attivato da Np < b pattern, si elimina il neurone. • Se Nn > g neuroni vicini appartengono alla stessa classe, si elimina il neurone. finché la rete non si stabilizza o raggiunge prestazioni “sufficienti”
