Reti di calcolatori e Internet Argomenti della lezione

  • Slides: 111
Download presentation
Reti di calcolatori e Internet

Reti di calcolatori e Internet

Argomenti della lezione n n n Concetti introduttivi Topologie di reti La trasmissione dei

Argomenti della lezione n n n Concetti introduttivi Topologie di reti La trasmissione dei dati Tipi di comunicazione Internet e protocollo TCP/IP Applicazioni su Internet

Perché una rete? n Condivisione di risorse n n Riduzione costi Modularità Affidabilità e

Perché una rete? n Condivisione di risorse n n Riduzione costi Modularità Affidabilità e disponibilità Comunicazione fra utenti n n Scambio di informazioni Collaborazione a distanza

Rete client-server CLIENT 1 Risposta CLIENT 2 Richiesta Risposta SERVER CLIENT 4 Richiesta Risposta

Rete client-server CLIENT 1 Risposta CLIENT 2 Richiesta Risposta SERVER CLIENT 4 Richiesta Risposta CLIENT 3

Evoluzione dei sistemi informatici

Evoluzione dei sistemi informatici

Tassonomia delle reti (per estensione) n n n Rete locale Rete metropolitana Rete geografica

Tassonomia delle reti (per estensione) n n n Rete locale Rete metropolitana Rete geografica

Tassonomia delle reti (per estensione) n Rete locale (LAN - Local Area Network) n

Tassonomia delle reti (per estensione) n Rete locale (LAN - Local Area Network) n n n collega due o piu’ computer in un area non piu’ grande di un palazzo. Collega i computer di un laboratorio, gruppo di lavoro, ufficio, ditta. Rete metropolitana (Metropolitan Area Network) n n concettualmente simile ad una rete locale collega computer di una singola organizzazione nella stessa area urbana (es. : banca con filiali cittadine).

Tassonomia delle reti (per estensione) n Rete geografica (Wide Area Network) n n n

Tassonomia delle reti (per estensione) n Rete geografica (Wide Area Network) n n n Nodi distribuiti su medio-lunga distanza (nazione, continente) Trasmissione dati: attraverso messaggi Reti di reti n n n Collega più reti differenti mediante opportuni elementi di interfaccia (es. : Internet) Può avere estensione mondiale Esempio: Internet

Tassonomia delle reti (per topologia) n n n Lineare Anello Stella Punto-punto Mista

Tassonomia delle reti (per topologia) n n n Lineare Anello Stella Punto-punto Mista

Topologie di reti locali: lineari PC 1 n PC 2 PC 3 PC 4

Topologie di reti locali: lineari PC 1 n PC 2 PC 3 PC 4 Ethernet e’ il tipo di rete locale piu’ diffuso n Qualsiasi computer di qualsiasi tipo prevede la possibilità di usare una scheda Ethernet per connettersi alla rete locale

Topologie di reti locali: lineari (Ethernet) n Quando un computer vuole comunicare invia il

Topologie di reti locali: lineari (Ethernet) n Quando un computer vuole comunicare invia il segnale sul cavo di collegamento n n n Se un computer si accorge che un altro sta trasmettendo, aspetta Se si verifica un conflitto (due computer hanno tentato di comunicare contemporaneamente) i due computer si fermano e aspettano per un tempo T casuale, poi riprovano. Velocita’: 100 Megabit/secondo

Topologie di reti locali: ad anello PC 1 PC 4 n PC 2 PC

Topologie di reti locali: ad anello PC 1 PC 4 n PC 2 PC 3 La tecnica token-ring viene usata per la comunicazione tra gli elaboratori n n n Un token (un gruppo di byte) viene continuamente passato da un computer all’altro Un computer può trasmettere sulla rete solo quando e’ in possesso del token. Se un computer riceve un messaggio non destinato a lui, lo rimette in circolo.

Topologie di reti locali: punto a punto n n PC 1 PC 2 PC

Topologie di reti locali: punto a punto n n PC 1 PC 2 PC 3 PC 4 Ottima tolleranza ai guasti; ma altissimi costi per i collegamenti ( O(n 2) ) Utilizzabile solo per reti con pochissimi nodi.

Topologie di reti locali: a stella PC 1 PC 3 n PC 2 hub

Topologie di reti locali: a stella PC 1 PC 3 n PC 2 hub PC 4 HUB: dispositivo hardware specializzato che smista le comunicazioni dei computer

Topologie di reti locali: mista hub

Topologie di reti locali: mista hub

I servizi di una rete n L’utente di un calcolatore in rete può: n

I servizi di una rete n L’utente di un calcolatore in rete può: n Fruire di risorse informatiche condivise n n Scambiare dati e messaggi con utenti di altri calcolatori connessi in rete n n stampanti, dischi, calcolatori più potenti, . . . documenti, e-mail, newsgroups, mailing-list, web, . . . Eseguire applicazioni di uso individuale o di gruppo

Reti locali: I sistemi operativi di rete n In una LAN si vogliono condividere

Reti locali: I sistemi operativi di rete n In una LAN si vogliono condividere risorse n n di solito, almeno, stampanti e hard disk Il S. O. deve permettere anche l’uso di quelle risorse che non sono fisicamente collegate al computer su cui si sta lavorando n I S. O. dei computer in rete devono quindi dialogare fra loro permettere la condivisione delle risorse.

Reti locali: I sistemi operativi di rete n Il S. O. gestisce un file

Reti locali: I sistemi operativi di rete n Il S. O. gestisce un file system distribuito n n L’utente del file system vede un’unica struttura ad albero, ma alcune parti possono risiedere sull’hard disk di un altro computer della rete Quando si vuole eseguire un programma, il S. O. seleziona il computer (e quindi la CPU) piu’ scarico su cui il processo deve girare n non e’ detto che il programma venga fatto girare sulla CPU locale

Lo scambio delle informazioni

Lo scambio delle informazioni

Scambio di informazioni Affinché due calcolatori possano scambiarsi dei dati sono necessari n n

Scambio di informazioni Affinché due calcolatori possano scambiarsi dei dati sono necessari n n un insieme di regole che regolano lo scambio di dati un canale fisico di comunicazione tra i due calcolatori la componente hardware della comunicazione il software per la comunicazione

Protocolli di comunicazione n n n Utilizzati dai calcolatori per dialogare Come nel caso

Protocolli di comunicazione n n n Utilizzati dai calcolatori per dialogare Come nel caso della codifica dei dati occorre utilizzare degli standard internazionali per problemi di compatibilità! Esempi n n Modello ISO/OSI (Open System Interconnection) Modello TCP/IP (standard de facto)

Protocolli di comunicazione n Il solo collegamento fisico non è sufficiente permettere la comunicazione

Protocolli di comunicazione n Il solo collegamento fisico non è sufficiente permettere la comunicazione fra calcolatori n n n è necessario anche ciascun calcolatore sia dotato di una applicazione in grado di effettuare il trasferimento delle informazioni Nella comunicazione tra calcolatori, è necessaria la presenza di uno strato software che consenta lo scambio di dati sulla base di un protocollo di comunicazione è un insieme di regole e convenzioni che controllano lo scambio di informazioni in una comunicazione n messaggi consentiti e loro formato

Protocolli di comunicazione: L’esempio dei due filosofi n Due filosofi, uno africano e uno

Protocolli di comunicazione: L’esempio dei due filosofi n Due filosofi, uno africano e uno cinese, vogliono discutere dell’oryctolagus cunilicus (il coniglio) n n Problema 1 n n n l’africano vuole esprimere la sua simpatia per i conigli i due filosofi non parlano la stessa lingua, né riescono a trovare un interprete che conosca le loro lingue l’africano parla swaily, il cinese parla cinese e francese Soluzione n n I filosofi possono comunque accordarsi su una lingua da usare nella comunicazione: il danese possono poi comunicare utilizzando due interpreti, ciascuno dei quali sa tradurre da una delle lingue note a uno dei filosofi alla lingua usata per la comunicazione

Protocolli di comunicazione L’esempio dei due filosofi n Problema 2 n n I due

Protocolli di comunicazione L’esempio dei due filosofi n Problema 2 n n I due filosofi non vivono nello stesso luogo, e non sono abituati a viaggiare Soluzione n I due possono comunque decidere di comunicare in altro modo: usando il fax

Protocolli di comunicazione: Finalmente si comunica! n Con gli accordi presi, i due filosofi

Protocolli di comunicazione: Finalmente si comunica! n Con gli accordi presi, i due filosofi possono effettivamente comunicare n hanno adottato due diversi protocolli di comunicazione n n n un protocollo relativo alla lingua (il danese) un protocollo relativo al mezzo di comunicazione (il fax) La comunicazione con fax è possibile grazie al supporto del servizio di telefonia locale e internazionale n basato su protocolli che fissano gli standard internazionali sulle caratteristiche elettriche e temporali dei segnali utilizzati per la telefonia

Protocolli di comunicazione I due filosofi

Protocolli di comunicazione I due filosofi

Per comunicare … /1 … è necessario che esista un canale fisico adatto (requisito

Per comunicare … /1 … è necessario che esista un canale fisico adatto (requisito per la connessione fisica) mi senti? come? ok! cosa stai dicendo? occorre predisporre una infrastruttura fisica: degli strumenti per trasferire i segnali tra i comunicanti SSPAL - 16/04/02 ICT: un quadro tecnologico 27

Per comunicare … /2 … è necessario avere competenze linguistiche comuni (requisito per la

Per comunicare … /2 … è necessario avere competenze linguistiche comuni (requisito per la trasmissione) mi capisci? what? I can hear you, but I don’t understand certamente! what you’re saying ! occorre concordare dei protocolli di trasmissione: delle regole per interpretare i segnali “a basso livello”

Per comunicare … /3 … è necessario avere competenze di contenuto comuni (requisito per

Per comunicare … /3 … è necessario avere competenze di contenuto comuni (requisito per la comunicazione) possiamo parlare di calcio? prego? ? ? non spererai che ti capisca o che ti dica certo: cominciamo pure! qualcosa al riguardo ? ! occorre concordare un protocollo applicativo: delle regole per interpretare i segnali “ad alto livello”

Si comunica! cosa pensi della nazionale di calcio? Credo che possa fare bene agli

Si comunica! cosa pensi della nazionale di calcio? Credo che possa fare bene agli europei Se le soluzioni adottate per soddisfare le tre precondizioni sono efficienti, la comunicazione si realizza come se esse non fossero più necessarie (“trasparenza” dei protocolli e dell’infrastruttura)

I mezzi di trasmissione n Qual è il mezzo fisico utilizzato per realizzare il

I mezzi di trasmissione n Qual è il mezzo fisico utilizzato per realizzare il canale di trasmissione? n mezzi guidati n n n linee fisiche portano il segnale fino al ricevitore, supportano la trasmissione di segnali elettrici oppure ottici, segnali elettrici: doppino telefonico o cavo coassiale; segnali ottici: fibre ottiche. mezzi non guidati n n irradiazione di segnali elettromagnetici nello spazio, in modo più o meno diretto; antenne, satelliti, infrarossi, …

Mezzi guidati Doppino telefonico Cavo coassiale Conduttore di segnale Isolante Calza Guaina protettiva Cladding

Mezzi guidati Doppino telefonico Cavo coassiale Conduttore di segnale Isolante Calza Guaina protettiva Cladding Fibra ottica Fonte di emissione luminosa (laser) Core Guaina protettiva opaca

Mezzi guidati Mezzo di Velocità di Larghezza trasmissione di banda Distanza tra ripetitori Doppino

Mezzi guidati Mezzo di Velocità di Larghezza trasmissione di banda Distanza tra ripetitori Doppino telefonico 1 -200 Mbps 3 MHz 100 m (100 Mbps) < 5 km (1 Mbps) Cavo coassiale 500 Mbps 350 MHz 1 -5 km Fibra ottica 10 Gbit/s 2 GHz 10 -160 km

Mezzi non guidati n i segnali vengono trasmessi e ricevuti mediantenne n n n

Mezzi non guidati n i segnali vengono trasmessi e ricevuti mediantenne n n n l’antenna del trasmettitore irradia nello spazio onde elettromagnetiche, che l’antenna ricevente capta può essere direzionale (punto-a-punto) o non direzionale (multipunto). Lo spettro di frequenze utilizzato nelle trasmissioni non guidate può essere suddiviso in tre intervalli: n [30 MHz, 1 GHz] n n n [2 GHz, 40 GHz] (microonde) n n n adatto alle trasmissioni non direzionali le trasmissioni cellulari utilizzano 900 Mhz e 1800 Mhz; trasmissioni direzionali, punto-a-punto, utilizzato anche per le comunicazioni via satellite (multipunto); [300 GHz, 200 THz] (infrarossi) n n trasmettitore e ricevitore devono essere visibili l’uno all’altro; molto importante in applicazioni locali punto-a-punto e multipunto in aree limitate.

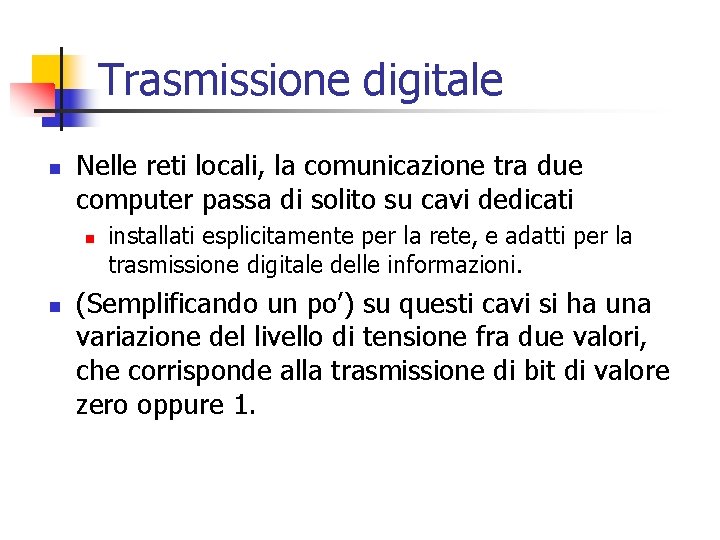

Trasmissione digitale n Nelle reti locali, la comunicazione tra due computer passa di solito

Trasmissione digitale n Nelle reti locali, la comunicazione tra due computer passa di solito su cavi dedicati n n installati esplicitamente per la rete, e adatti per la trasmissione digitale delle informazioni. (Semplificando un po’) su questi cavi si ha una variazione del livello di tensione fra due valori, che corrisponde alla trasmissione di bit di valore zero oppure 1.

Trasmissione analogica n n n Per le comunicazioni su lunga distanza, si cerca di

Trasmissione analogica n n n Per le comunicazioni su lunga distanza, si cerca di sfruttare le reti di comunicazione esistenti, come ad esempio la rete telefonica. La rete telefonica e’ però fatta per comunicare la voce, cioè un segnale analogico che varia in maniera continua in una banda di frequenze Sono necessari dei dispositivi per poter usare la rete telefonica come mezzo di comunicazione tra computer: i modem

Il modem COMPUTER Segnale digitale MODEM Segnale analogico linea telef. COMPUTER Segnale digitale MODEM

Il modem COMPUTER Segnale digitale MODEM Segnale analogico linea telef. COMPUTER Segnale digitale MODEM

Il modem n n n Informazione = digitale (seq. Bit) Segnali = analogico (continuo)

Il modem n n n Informazione = digitale (seq. Bit) Segnali = analogico (continuo) Il Modem (Modulatore-Demodulatore) trasforma bit in segnali e viceversa n Modulazione in frequenza n n il modem altera in frequenza una sequenza portante (0=freq più bassa, 1=freq più alta) . . . modulazione in ampiezza, fase,

Il modem n I modem attuali hanno velocità di trasmissione di 14. 400, 28.

Il modem n I modem attuali hanno velocità di trasmissione di 14. 400, 28. 800, 38. 400, 56. 600 bit/sec n n n cioè permettono una velocita’ massima di non più di 6 k. Byte/sec. Se due computer comunicano con un modem, la velocita’ di comunicazione e’ sempre quella del modem piu’ lento. Il modem e’ usato soprattutto per le comunicazioni private n ad esempio, un utente che si collega ad internet tramite il suo provider

Trasmissione seriale/parallela n Trasmissione di un byte: n n n La trasmissione parallela e’

Trasmissione seriale/parallela n Trasmissione di un byte: n n n La trasmissione parallela e’ piu’ veloce, ma piu’ costosa da implementare n n Seriale: se il canale di comunicazione e’ fatto di un solo filo, il byte è trasmesso un bit per volta Parallela: se il canale di comunicazione ha 8 fili, possiamo trasmettere gli 8 bit in contemporanea viene usata di solito solo per collegamenti punto a punto e molto corti (es. : computer - stampante) La trasmissione seriale e’ quella normalmente usata nelle reti, locali e non locali

Il canale di comunicazione: linea dedicata/commutata n linea dedicata n La comunicazione avviene lungo

Il canale di comunicazione: linea dedicata/commutata n linea dedicata n La comunicazione avviene lungo un canale (linea fisica o “parte” di essa) dedicato esclusivamente ad essa n n Es: due PC connessi da un cavo di comunicazione linea commutata n Il canale viene “costruito” per ogni nuova sessione di comunicazione, collegando singoli tratti di linee dedicate n Esempio: comunicazione tra due computer in Internet n n n altri computer fanno da tramite tra i due che devono comunicare, ritrasmettendo i loro messaggi Con le linee commutate si riducono i costi 2 modalità: n n commutazione di circuito commutazione di pacchetto

Commutazione di circuito: la rete telefonica n n n I telefoni di un distretto

Commutazione di circuito: la rete telefonica n n n I telefoni di un distretto telefonico fanno capo ad una centrale di smistamento, che comunica con le centrali degli altri distretti. Quando telefoniamo, la chiamata viene fatta passare attraverso una o più centrali, fino a raggiungere il numero chiamato. Comunicando fra loro, le centrali costruiscono una connessione diretta fra i due telefoni, che dura tutto (e solo) il tempo della telefonata.

Commutazione di circuito n n n Quando due telefoni comunicano, la linea e’ occupata:

Commutazione di circuito n n n Quando due telefoni comunicano, la linea e’ occupata: nessuno puo’ chiamare quei telefoni. Che succede se usiamo una comunicazione a commutazione di circuito su internet? DISASTRO: qualsiasi servizio offerto sarebbe disponibile ad un solo utente per volta. n Ad esempio, chi riesce a connettersi ad un sito web lo puo’ usare in esclusiva per tutto il tempo che vuole !!!

Commutazione di pacchetto n n n Ogni messaggio e’ diviso in tanti pacchetti numerati

Commutazione di pacchetto n n n Ogni messaggio e’ diviso in tanti pacchetti numerati di dimensione fissa. Ogni pacchetto contiene l’indirizzo del computer destinatario e del mittente. Ogni pacchetto e’ trasmesso separatamente n n Una volta inviato, il mittente se ne disinteressa Ogni pacchetto fa (virtualmente) una strada diversa per arrivare al destinatario

Commutazione di pacchetto n I pacchetti non arrivano necessariamente nello stesso ordine con cui

Commutazione di pacchetto n I pacchetti non arrivano necessariamente nello stesso ordine con cui sono stati inviati n n Il destinatario aspetta di aver ricevuto tutti i pacchetti per ricomporli e ricostruire il messaggio Ogni pacchetto occupa il mezzo di trasmissione e la scheda di rete per un tempo molto breve n Si ha un effetto di parallelismo: ogni computer puo’ essere coinvolto contemporaneamente in piu’ comunicazioni

Commutazione di pacchetto W 1 1 A 1 X 2 2 Y B 2

Commutazione di pacchetto W 1 1 A 1 X 2 2 Y B 2 2 Z

Commutazione di pacchetto: instradamento (routing) n n n Come far arrivare i pacchetti a

Commutazione di pacchetto: instradamento (routing) n n n Come far arrivare i pacchetti a destinazione? Ogni nodo della rete mantiene una tabella che indica a quale/quali vicini ritrasmettere un pacchetto non destinato a lui, in base all’indirizzo di destinazione del pacchetto La scelta del nodo a cui inoltrare il pacchetto dipende anche da situazioni temporanee di carico della rete, guasti, ecc.

Linea dedicata/commutata: un esempio n Nel collegamento ad Internet col telefono n dal PC

Linea dedicata/commutata: un esempio n Nel collegamento ad Internet col telefono n dal PC al provider e’ in corso una comunicazione a commutazione di circuito n n la linea e’ occupata, perche’ si stà effettuando una chiamata telefonica dal provider verso qualsiasi punto di Internet al quale decidete di collegarvi, la comunicazione e’ a commutazione di pacchetto

Internet e protocollo TCP/IP

Internet e protocollo TCP/IP

Internet n Nata dalla fusione di reti di agenzie governative americane (ARPANET) e reti

Internet n Nata dalla fusione di reti di agenzie governative americane (ARPANET) e reti di università n E’ una rete di reti, di scala planetaria, pubblica, a commutazione di pacchetto n n n sistema di comunicazione tra reti e sistemi eterogenei, oltre che geograficamente distribuiti. Utilizza protocolli di comunicazione di dominio pubblico derivati dal modello TCP/IP Al giorno d’oggi è accessibile a tutti tramite provider che sono fisicamente collegati a internet

Accesso ad Internet con collegamento diretto

Accesso ad Internet con collegamento diretto

Accesso ad Internet con collegamento commutato

Accesso ad Internet con collegamento commutato

Caratteristiche del protocollo TCP/IP n n n Internet usa un protocollo universale, TCP/IP, per

Caratteristiche del protocollo TCP/IP n n n Internet usa un protocollo universale, TCP/IP, per far dialogare tra loro hardware e sistemi operativi diversi indipendenza del protocollo dal modo in cui la rete è fisicamente organizzata il protocollo è di dominio pubblico

Protocollo TCP/IP n Suddiviso in vari livelli n n n Applicazione: software applicativo Trasporto:

Protocollo TCP/IP n Suddiviso in vari livelli n n n Applicazione: software applicativo Trasporto: trasforma dati in messaggi usando il protocolli TCP Rete: protocollo IP di spedizione dei messaggi sulla rete n n Indirizzo IP = indirizzo degli host in rete Fisico: Al di sotto aspetti legati al tipo di rete

Protocollo TCP/IP n Suddivide i dati in uscita in pacchetti recanti le informazioni circa

Protocollo TCP/IP n Suddivide i dati in uscita in pacchetti recanti le informazioni circa la loro destinazione (Internet è una rete a commutazione di pacchetto) n n I pacchetti (datagrammi) hanno piccole dimensioni (1500 byte) I pacchetti sono spediti separatamente e poi riassemblati dal ricevente Provvede all’instradamento dei messaggi Controlla che la comunicazione vada a buon fine n meccanismo di messaggi di conferma della ricezione avvenuta o di segnalazione di errori, onde la trasmissione venga ripetuta

Protocollo TCP/IP n Il protocollo analizza la parte rete dell’indirizzo: n n n se

Protocollo TCP/IP n Il protocollo analizza la parte rete dell’indirizzo: n n n se la rete è quella locale, i dati sono inviati direttamente all’host indicato nell’indirizzo; altrimenti sono inviati al router. Ogni router ha in memoria una tabella (tabella di routing) degli indirizzi dei router responsabili di altre sottoreti che conosce direttamente, più uno per gli indirizzi di rete che gli sono sconosciuti.

La struttura di Internet il contenuto della comunicazione … Posta elettronica Login remoto protocollo

La struttura di Internet il contenuto della comunicazione … Posta elettronica Login remoto protocollo applicativo: livello applicativo protocolli di trasmissione: livello di trasmissione infrastruttura telematica: livello di connessione fisica NNTP SMTP/POP Copia di files World Wide Web TELNET TCP/IP FTP HTTP

Architettura a livelli di un insieme di protocolli n La trasmissione dell’informazione avviene simulando

Architettura a livelli di un insieme di protocolli n La trasmissione dell’informazione avviene simulando la connessione tra i livelli corrispondenti (peer) dei due sistemi che si scambiano blocchi formattati di dati, seguendo le regole stabilite dal protocollo definito per quel livello. Gli elementi chiave di un protocollo sono pertanto: n n la sintassi da seguire per la formattazione dei blocchi dei dati; la semantica, che riguarda, per esempio, le modalità di controllo della trasmissione e di gestione degli errori; la temporizzazione, ovvero l’adattamento della comunicazione alla velocità di trasmissione e la sequenzializzazione delle attività. Modello ISO-OSI: n n n International Standard Organization (ISO), Open Systems Interconnect (OSI). Nel modello ISO-OSI, la comunicazione è originata dal livello più alto della stazione che invia il messaggio, passa ai livelli inferiori (sette in tutto), in cui il messaggio viene elaborato e preparato per la trasmissione, fino a giungere al livello fisico, che si occupa dell’effettiva trasmissione verso la stazione di destinazione.

Applicazione Unità di trasmissione dati a livello applicazione Applicazione Presentazione Unità di trasmissione dati

Applicazione Unità di trasmissione dati a livello applicazione Applicazione Presentazione Unità di trasmissione dati a livello presentazione Presentazione Sessione Unità di trasmissione dati a livello sessione Sessione Trasporto Unità di trasmissione dati a livello trasporto Trasporto Limite della sottorete di interconnessione Rete Pacchetto Rete Data link Frame Data link Fisico Bit Fisico HOST A Router HOST B

TCP/IP n Modello “Internet” impostato su un’architettura a cinque livelli: n n n livello

TCP/IP n Modello “Internet” impostato su un’architettura a cinque livelli: n n n livello fisico Interfaccia fisica tra le stazioni per la trasmissione dei dati e il mezzo di trasmissione. livello di accesso alla rete Scambio dati fra un sistema finale e la rete a cui è collegato, specificando come organizzare i dati in frame e come trasmetterli sulla rete. livello internet – IP (Internet Protocol) Scambio di dati tra sistemi che non appartengono alla stessa rete: occorrono delle procedure per attraversare reti multiple interconnesse. Specifica il formato dei pacchetti inviati attraverso la rete e i meccanismi utilizzati per farli transitare dal calcolatore sorgente attraverso uno o più router verso il destinatario. livello di trasporto (host to host) – TCP (Transmission Control Protocol). Trasmesse affidabile, con la garanzia che tutte giungano a destinazione nello stesso ordine di partenza. livello di applicazione come un’applicazione può utilizzare l’insieme dei protocolli TCP/IP. Il successo di questa architettura si deve alle seguenti ragioni: n n n è stata ed è un’eccellente piattaforma per la realizzazione di applicazioni clientserver affidabili ed efficienti in particolare nell’ambito di reti geografiche; ha permesso da subito di condividere informazioni tra organizzazioni diverse; è stato implementato nella gran parte dei sistemi operativi ed è stato supportato da subito dai produttori di bridge e router.

TCP/IP: indirizzamento n Schema di indirizzamento generale su due livelli: indirizzo IP + porta

TCP/IP: indirizzamento n Schema di indirizzamento generale su due livelli: indirizzo IP + porta TCP n Indirizzo IP n n n indirizzo associato a ogni calcolatore collegato a una sottorete; si tratta di un indirizzo Internet globale unico, utilizzato da IP per l’instradamento e la consegna dei pacchetti. Porta TCP n n n indirizzo unico all’interno dell’host che individua un processo attivo sull’host; utilizzato da TCP per consegnare i dati al processo giusto; TCP aggiunge altre informazioni di controllo/servizio: n n n il numero d’ordine nella sequenza (riordinare i messaggi dopo il loro arrivo a destinazione); codici di controllo della correttezza (checksum), che permettono al destinatario di verificare l’assenza di errori; …

Indirizzi TCP/IP Livello Applicazione HOST A HOST B Livello Applicazione App. Y App. X

Indirizzi TCP/IP Livello Applicazione HOST A HOST B Livello Applicazione App. Y App. X Punti di accesso al servizio (porte) Livello TCP Livello IP Connessione logica (TCP) Livello TCP Livello IP Indirizzo di rete (globale) Protocollo di accesso alla rete 1 Livello Fisico (collegato a rete 1) Indirizzo del punto di collegamento alla sottorete Protocollo di accesso alla rete 2 ROUTER Livello Fisico (collegato a rete 2) Livello IP Protocollo di accesso alla rete Rete 1 Livello Fisico Rete 2

Da un livello all’altro n Ogni livello attraversato aggiunge un’intestazione (contiene informazioni utili alle

Da un livello all’altro n Ogni livello attraversato aggiunge un’intestazione (contiene informazioni utili alle funzioni proprie di quel livello ): n n TCP (porta TCP, checksum, numero d’ordine, …) IP (indirizzo host destinazione, indirizzo host mittente, …) rete (MAC address destinazione, MAC address mittente, …) …

Indirizzo IP (versione 4) n n 32 bit (cioè 4 byte) per un totale

Indirizzo IP (versione 4) n n 32 bit (cioè 4 byte) per un totale di 232 possibili indirizzi diversi; rappresentato in forma “dotted decimal” n n n successione di quattro numeri (uno per byte), separati da un punto (e. g. 102. 54. 97) ognuno dei quattro numeri della notazione dotted decimal è compreso tra 0 e 255. strutturato in due parti: n n n una parte che individua la rete fisica a cui la stazione è collegata, l’altra che identifica la singola stazione nell’ambito della rete fisica; esistono tre classi primarie, chiamate A, B e C, ognuna caratterizzata da una diversa suddivisione dei 32 bit: n n n A - un byte (8 bit) per la rete + 3 byte (24 bit) per i calcolatori; inizia per “ 0”; B - 2 byte (16 bit) per la rete + 2 byte (16 bit) per le stazioni; inizia per “ 10”; C - 3 byte (24 bit) per la rete + 1 byte (8 bit) per i calcolatori; inizia per “ 110”.

Il paradigma client-server 1. L’utente usa il client per esprimere le sue richieste 2.

Il paradigma client-server 1. L’utente usa il client per esprimere le sue richieste 2. Il client si collega al server e trasmette la richiesta 3. Il server risponde al client 4. Il client presenta la risposta all’utente Utente Client Internet Server

Il client n n Si preoccupa di dialogare con l’utente Sfrutta tutte le possibilità

Il client n n Si preoccupa di dialogare con l’utente Sfrutta tutte le possibilità fornite dal calcolatore su cui viene eseguito (audio, video, . . . ) Fornisce all’utente un’interfaccia intuitiva Elabora le richieste dell’utente e le risposte dei server n la comunicazione avviene secondo un formato standard (protocollo)

Il server n n Rende disponibili delle risorse Accetta richieste e risponde automaticamente n

Il server n n Rende disponibili delle risorse Accetta richieste e risponde automaticamente n n non bada alla provenienza della richiesta il processo client può trovarsi in qualsiasi punto della rete Si può organizzare un insieme di server in modo che siano collegati tra loro Potrebbe essere eseguito dallo stesso calcolatore che esegue il processo client!

Indirizzi numerici vs indirizzi simbolici n n n Gli indirizzi IP sono machine-oriented, quindi

Indirizzi numerici vs indirizzi simbolici n n n Gli indirizzi IP sono machine-oriented, quindi difficili da utilizzare per un utente “umano”; è stato definito un sistema per passare da indirizzi numerici (gli indirizzi IP) a nomi facilmente memorizzabili, il Domain Name System; Domain Name System (DNS) n n n associa a ogni indirizzo IP uno o più indirizzi simbolici, gestisce la conversione tra indirizzi simbolici e indirizzi IP organizzato in maniera gerarchica (domini, sotto-sotto-domini, …) per semplificarne l’utilizzo. 193. 205. 101. 6 DNS server 1. isttec. liuc. it

DNS n n Il nome DNS di un calcolatore è costituito da una successione

DNS n n Il nome DNS di un calcolatore è costituito da una successione di stringhe alfanumeriche separate da punti (per esempio, server 1. isttec. liuc. it) ogni stringa identifica un “dominio”: n la stringa più a destra rappresenta il dominio di primo livello (detto anche dominio generale) n n n la seconda stringa, sempre proseguendo da destra verso sinistra, indica il dominio di secondo livello n n n identifica la nazione di appartenenza (it per Italia, uk per Gran Bretagna, fr per Francia…) identifica la categoria cui appartiene la società proprietaria del calcolatore (com per commerciale, edu per università o istituzioni che si occupano di formazione, org per organizzazioni non-profit di vario genere…); è un sottodominio del dominio di primo livello di solito individua una singola organizzazione (università, azienda, ente…) Le stringhe successive indicano i domini di terzo livello (sottodomini dei domini di secondo livello), quelli di quarto livello, e così via finché non si arriva a individuare un dominio che comprende il singolo host.

Come si passa da DNS a IP? n A ogni dominio è associato a

Come si passa da DNS a IP? n A ogni dominio è associato a un calcolatore responsabile del dominio n si consideri, per esempio, l’indirizzo server 1. isttec. liuc. it: n n n Il calcolatore responsabile di un dominio mantiene un elenco dei calcolatori responsabili dei suoi sottodomini (e ne conosce i relativi indirizzi IP), n n n c’è un computer responsabile per il dominio it; un computer per il dominio liuc. it; un terzo computer per il dominio isttec. liuc. it; un ulteriore computer per server 1. isttec. liuc. it. il calcolatore responsabile del dominio it, per esempio, deve sapere chi sono (cioè deve sapere qual è il loro indirizzo IP) i calcolatori responsabili di tutti i suoi sottodomini, tra cui c’è liuc. it, ma anche polimi. it, miur. it… il calcolatore responsabile del dominio liuc. it, per esempio, deve sapere chi sono i calcolatori responsabili di tutti i suoi sottodomini, tra cui c’è isttec. liuc. it, ma anche cetic. liuc. it, … Per tradurre l’indirizzo DNS di un calcolatore nel suo indirizzo IP si deve interrogare il responsabile di ciascuno dei domini (di I, II, … livello) cui quel calcolatore appartiene: n n n il calcolatore responsabile del dominio di I livello sa dove si trova il calcolatore responsabile del dominio di III livello …

Applicazioni su Internet

Applicazioni su Internet

Elaborazione su Internet n Cosa serve? n n un computer una connessione TCP/IP n

Elaborazione su Internet n Cosa serve? n n un computer una connessione TCP/IP n n n collegamento a Internet mediante router oppure: linea telefonica + modem + provider programmi client

I provider n Internet Service Provider (ISP) n n organizzazioni, pubbliche o private, che

I provider n Internet Service Provider (ISP) n n organizzazioni, pubbliche o private, che affittano all'utenza privata accessi ad Internet Un provider dispone di uno o più host collegati ad Internet con linee dedicate, attive 24 ore su 24 n gli host possono fornire temporaneamente accesso ai servizi di rete a decine o centinaia di computer mediante modem e linee telefoniche

Programmi client n n Sono quei programmi che consentono di usufruire dei servizi della

Programmi client n n Sono quei programmi che consentono di usufruire dei servizi della rete. Esempi: n mailer (Eudora, Netscape Comunicator, Outlook, …) n browsers (Netscape, Microsoft Explorer, …) n plug-in (Adobe Acrobat Reader, Real Player, …) n telnet n ftp

Architettura client-server n Il client è un programma dotato di interfaccia utente, che consente

Architettura client-server n Il client è un programma dotato di interfaccia utente, che consente di richiedere dati ed elaborazioni al server n Il server mantiene dati e programmi e si occupa di effettuare elaborazioni e trasmissioni su richiesta n Il dialogo client-server è regolato da protocolli del livello delle applicazioni, tra cui: n n n Simple Mail Transfer Protocol (SMTP) per la posta; File Transefer Protocol (FTP) per i file; Hyper-Text Transfer Protocol (HTTP) per il Web.

Client-Server: schema

Client-Server: schema

World Wide Web (WWW) n n Architettura software per gestire dati distribuiti geograficamente basata

World Wide Web (WWW) n n Architettura software per gestire dati distribuiti geograficamente basata sulla nozione di ipertesto Pagine web: ipertesti che possono contenere testo, immagini, suoni, programmi eseguibili n n un utente legge le pagine, se seleziona un link la pagina viene sostituita con quella richiesta (scaricata dal sito remoto) Si appoggia a TCP/IP e quindi è compatibile con ogni tipo di macchina collegata ad Internet

Struttura del Web n n Architettura Client-server Client (detto browser) permette la navigazione nel

Struttura del Web n n Architettura Client-server Client (detto browser) permette la navigazione nel web n n n trasmette le richieste di pagine/dati remoti, riceve le informazioni e le visualizza sul client A volte utilizza programmi esterni (plug-in) per gestire i dati ricevuti Il Server è un processo sempre attivo che aspetta e serve le richieste dei client n restituisce la pagina richiesta oppure un messaggio di errore

Web: Client-Server Richiesta Explorer CNN. COM Last News SERVER Pagina INTERNET

Web: Client-Server Richiesta Explorer CNN. COM Last News SERVER Pagina INTERNET

Domini n n Domini=suddivisione logica di Internet per facilitare la gestione dei nomi delle

Domini n n Domini=suddivisione logica di Internet per facilitare la gestione dei nomi delle risorse Internet è suddivisa in una moltitudine di domini radice n n n Domini nazionali: Domini generici: uk com it edu de Un dominio radice include una collezione di host e può essere suddiviso a sua volta in sottodomini e così via n Sottodominio del DISI: disi. unige. it

Spazio dei nomi dei domini com gov org yahoo it unige unipi microsoft research

Spazio dei nomi dei domini com gov org yahoo it unige unipi microsoft research . . . disi dist jp . . . di ac co

Name Server n n n Lo spazio dei nomi è diviso in zone gestiti

Name Server n n n Lo spazio dei nomi è diviso in zone gestiti da un server principale e server secondari che mantengono la lista degli host inclusi nel dominio (database dei nomi) Se un server non trova un nome nel suo database manda una richiesta al server del dominio antenato o successore e così via (interrogazioni ricorsive) Si usa una memoria cache per mantenere gli indirizzi recuperati tramite altri server

Domain Name Server n n n Lo spazio dei nomi è memorizzato quindi sotto

Domain Name Server n n n Lo spazio dei nomi è memorizzato quindi sotto forma di database distribuito Ogni rete locale ha un proprio server DNS che mappa nomi logici (indirizzi DNS) in indirizzi fisici (indirizzi IP) N. B. : Indirizzi IP = codice numerico (binario) utilizzato dal protocollo di invio dati del modello TCP/IP n Es. 121. 34. 16. 19

URL: indirizzi nel Web n n URL (Uniform Resource Location) è uno standard per

URL: indirizzi nel Web n n URL (Uniform Resource Location) è uno standard per il formato degli indirizzi delle risorse sul Web Specifica: n n Come si vuole accedere alla risorsa (metodo) Dove si trova la risorsa (indirizzo server) Nome della risorsa (nome) Formato: n Metodo: //host/nome

Metodo n n n http: protocollo gestione ipertesti ftp: trasferimento file news: gruppi di

Metodo n n n http: protocollo gestione ipertesti ftp: trasferimento file news: gruppi di discussione telnet: accedere a macchine remote file: accedere a documenti locali

Nome n n Nome (mnemonico) di dominio del server DNS al quale si vuole

Nome n n Nome (mnemonico) di dominio del server DNS al quale si vuole chiedere la risorsa Esempio: n n Server Web DISI: www. disi. unige. it Server FTP DISI: ftp. disi. unige. it

Nome risorsa n Path name (cammino) che porta al file contente la risorsa (es

Nome risorsa n Path name (cammino) che porta al file contente la risorsa (es pagina, foto, ecc) nello spazio di dati gestito dal server del sito contattato n Esempio: n n http: //dns. isi. cs. cnr. it/isi/pontieri/didattica/intro. html Solitamente ogni sito ha una pagina di ingresso denominata index. html n I seguenti url sono equivalenti n n http: //dns. isi. cs. cnr. it/isi/pontieri/index. html http: //dns. isi. cs. cnr. it/isi/pontieri

Problemi di sicurezza n n La parte di File System del server accessibile al

Problemi di sicurezza n n La parte di File System del server accessibile al client è controllata dal server (i nomi delle risorse sono relativi a tale parte di file system!) Il client può scaricare dalla rete programmi (es Java) che vengono poi automaticamente eseguiti dal browser (ad es animazioni); tali programmi hanno permessi molto limitata per evitare intrusioni nel sistema del client

Pagine Web n n n Web basato su un linguaggio ipertestuale che associa indirizzi

Pagine Web n n n Web basato su un linguaggio ipertestuale che associa indirizzi URL a parti di documento chiamati link Selezionando un link (ad es. con il mouse) si scarica una pagina dal server DNS identificato dal corrispondente URL Le applicazioni che gestiscono pagine web vengono dette browser n n Netscape Explorer

Come fornire servizi sul web? n n n Dobbiamo avere a disposizione spazio su

Come fornire servizi sul web? n n n Dobbiamo avere a disposizione spazio su disco di un server di un sottodominio e quindi ottenere un indirizzo URL per le nostre risorse Dobbiamo creare delle pagine web che i clienti possano leggere con i loro browser collegandosi al nostro indirizzo URL Tramite le pagine spieghiamo quali risorse mettiamo a disposizione

Linguaggio per Pagine Web n Si utilizza il linguaggio HTML (Hyper. Text Markup Language)

Linguaggio per Pagine Web n Si utilizza il linguaggio HTML (Hyper. Text Markup Language) che utilizza annotazioni per descrivere come verrà visualizzato il documento sul browser di un cliente n n Il browser interpreta le annotazioni traducendole in effetti grafici n n Es: La prossima parola è in <b>neretto</b> Es: La prossima parola è in neretto Alcuni tool forniscono direttamente l’effetto desiderato senza dover usare HTML

Alcuni esempi n n n n Pagina web racchiusa nel comando <HTML>. . </HTML>

Alcuni esempi n n n n Pagina web racchiusa nel comando <HTML>. . </HTML> Intestazione: <HEAD>. . . </HEAD> Corpo pagina: <BODY>. . . </BODY> <P>: inizia un paragrafo <BR>: fine linea <B>. . . </B>: testo in bold <I>. . . </I>: testo in italico

Altri tag n n Link <A HREF=“indirizzo URL”>. . . </A> Immagine <IMG SRC=“nome_immagine”>

Altri tag n n Link <A HREF=“indirizzo URL”>. . . </A> Immagine <IMG SRC=“nome_immagine”> Linea di separazione: <hr> Caratteri accentati: n n &caratteregrave (es &agrave=à) &carattereacute (es &eacute=é)

Sorgente pagina web <HTML> <BODY> <b>Marco Rossi</b> Ph. D Student Universit&agrave di Genova <IMG

Sorgente pagina web <HTML> <BODY> <b>Marco Rossi</b> Ph. D Student Universit&agrave di Genova <IMG SRC=“marco. gif”><hr> Per scaricare la mia tesi premi qui sotto <a href=“ftp: //ftp. disi. unige. it/Rossi. M/tesi. ps”> <i>TESI</i></a> </BODY> </HTML>

Pagina visualizzata su browser Marco Rossi Ph. D Student Università di Genova Per scaricare

Pagina visualizzata su browser Marco Rossi Ph. D Student Università di Genova Per scaricare la mia tesi premi qui sotto TESI

Form e interazione con cliente n n n Si possono creare pagine che permettono

Form e interazione con cliente n n n Si possono creare pagine che permettono all’utente di immettere dati attraverso FORM (moduli da compilare) I dati vengono gestiti poi da programmi residenti sul server Ad esempio servono per E-commerce o per consultare cataloghi (biblioteche virtuali)

Motori di ricerca n Raccolgono indirizzi URL di migliaia di siti e forniscono un

Motori di ricerca n Raccolgono indirizzi URL di migliaia di siti e forniscono un catalogo che l’utente può consultare n n Permettono all’utente di immettere parole chiavi tramite FORM n navigando nelle pagine fornite dal motore di ricerca per cercare informazioni, siti, pagine di persone, ecc Esistono anche motori di ricerca che utilizzano altri motori di ricerca… Esempi: Yahoo Altavista Lycos Virgilio

Posta elettronica n n Servizio per trasmettere dati (messaggi) tra vari utenti Sistemi di

Posta elettronica n n Servizio per trasmettere dati (messaggi) tra vari utenti Sistemi di posta elettronica supportano: n n n Composizione di messaggi Trasferimento al destinatario Visualizzazione e cancellazione Caselle di posta (Mailbox) per memorizzare i messaggi in arrivo Mailing list (lista di indirizzi)

Invio di messaggi n n Occorre fornire un messaggio, e l’indirizzo del destinatario L’indirizzo

Invio di messaggi n n Occorre fornire un messaggio, e l’indirizzo del destinatario L’indirizzo ha la seguente forma Mailbox@locazione e viene gestito dal DNS server del nostro dominio n Es. giorgio@disi. unige. it

Formato dei messaggi n n n n To: (destinatario) Cc: (in copia a) Bcc:

Formato dei messaggi n n n n To: (destinatario) Cc: (in copia a) Bcc: (copia trasparente) From: mittente Sender: indirizzo del mittente Testo dele messaggio Attachment MIME foto, suoni, ecc)

Applicazioni per posta n Esistono molte applicazioni che permettono di leggere la posta e

Applicazioni per posta n Esistono molte applicazioni che permettono di leggere la posta e mantenere mailbox n n Explorer Outlook Netscape Eudora

Mailing list (liste di discussione) n strumenti di discussione attraverso mail elettronica n n

Mailing list (liste di discussione) n strumenti di discussione attraverso mail elettronica n n n esistono mailing list su svariati argomenti e in tutte le lingue sulle M. L. avvengono discussioni, si fanno annunci, si distribuiscono bollettini elettronici … una mailing list e’ un indirizzo di mail che redistribuisce il messaggio ad una lista di indirizzi (gli iscritti alla mailing list) n es: mail mathlist@dm. unibo. it

Mailing list n Iscrizione e rimozione n mail majordomo@somewhere. com n n n subject:

Mailing list n Iscrizione e rimozione n mail majordomo@somewhere. com n n n subject: subscribe nomelista body: subscribe nomelista subject: unsubscribe nomelista body: unsubscribe nomelista Vantaggi e svantaggi n n solo chi e’ veramente interessato usa una mailing list utenti scorretti possono essere rimossi puo’ essere difficile da trovare aumento del numero di mail ricevute

Newsgroups (conferenze in rete) n A differenza dei messaggi postali, quelli inviati a una

Newsgroups (conferenze in rete) n A differenza dei messaggi postali, quelli inviati a una conferenza non hanno un vero e proprio destinatario n n n Possono essere n n n sono semplicemente 'affissi' su una bacheca virtuale. Chi passa di lì, ed è interessato all'argomento, può leggerli, commentarli, rispondere. moderate: qualcuno controlla i messaggi prima di pubblicarli nella “bacheca” libere Per accedere occorre un programma “newsreader”

Newsgroups n Un News. Group mette automaticamente in contatto persone che desiderano: n n

Newsgroups n Un News. Group mette automaticamente in contatto persone che desiderano: n n cercare/fornire informazioni scambiare opinioni litigare! su uno specifico argomento NG = paniere elettronico distribuito n News. Groups: liberta’ e anarchia

Newsgroups: funzionamento n n Gestione completamente distribuita Molti News-servers sparsi per il mondo: n

Newsgroups: funzionamento n n Gestione completamente distribuita Molti News-servers sparsi per il mondo: n n Ogni News-server riceve i messaggi dei suoi utenti e li invia agli altri news-servers Alcuni gruppi vengono oscurati Alcuni gruppi sono moderati I messaggi durano un tempo limitato

Newsgroups: accesso n Tramite un Provider: n n n Il provider dovrebbe essere obbligato

Newsgroups: accesso n Tramite un Provider: n n n Il provider dovrebbe essere obbligato a mostrare i gruppi richiesti dall’utente. Tramite un News-Server gratuito Tramite accesso diretto ad un News-Server usando il browser Netscape n (Collabra Discussion Groups)

Newsgroups: gerarchie n n I newsgroups sono organizzati in gerarchie ad albero per argomenti

Newsgroups: gerarchie n n I newsgroups sono organizzati in gerarchie ad albero per argomenti e sotto-argomenti La forma generale del nome di un newsgroup e’ del tipo: n n categoria. argomento. sotto-argomento alt (gli argomenti piu’ disparati) n n n es: alt. music. pink-floyd alt. astrology alt. fan. simpsons

Newsgroups: gruppi regionali n n Normalmente riproducono Newsgroups di lingua inglese in una lingua

Newsgroups: gruppi regionali n n Normalmente riproducono Newsgroups di lingua inglese in una lingua locale Trattano argomenti significativi solo per una certa area n n n es: ricerche/offerte di lavoro, politiche/culture locali, . . . Possono essere a livello di singola nazione o anche di singola città Categorie: n it. - es. - uk. - fr. -. .

Newsgroups: gruppi italiani n gruppi italiani (circa 300) n n n it. cultura. it.

Newsgroups: gruppi italiani n gruppi italiani (circa 300) n n n it. cultura. it. sport. it. scienza. it. annunci. it. reti-civiche. it. discussioni. n n it. discussioni. universita. tesi-di-laurea http: //www. mailgate. org n Sito italiano che da accesso a (quasi) tutte i NG italiani

Telnet ed FTP n Telnet n n protocollo che consente ad un computer di

Telnet ed FTP n Telnet n n protocollo che consente ad un computer di diventare un terminale, in modo testo, di un altro FTP n protocollo per la trasmissione di file da e verso un host
