Reteszkötés

Retesz

Reteszkötés

Reteszkötés tulajdonságai: • Roncsolás nélkül oldható kötés. • A persely és a tengely hornyaiba helyezett retesz a forgatónyomatékot alakzárás útján viszi át • A persely és a tengely közötti kapcsolat merev, ezért változó forgatónyomatékok átvitelére nem alkalmas • A tengely és az agy központosságát nem csökkentik, ha pedig átellenesen elhelyezve két reteszt építünk be, akkor a kiegyensúlyozottság is megfelelő. • A retesz felső lapjánál a horony alja és a retesz között max. 0, 2 mm hézag lehet • Anyaga: ékacél 490 N/mm 2 – 590 N/mm 2 szakítószilárdsággal • C 35 -C 45 nemesíthető acél is lehet

Reteszek fajtái: • Hornyos retesz (A forma) • Fészkes retesz (B forma) • Az agyat tengelyirányú elmozdulás megakadályozására tengelylépcsővel, tengelyvállal, csappal, Seegergyűrűvel, tengelyanyával, stb. rögzítik

Reteszek fajtái: • Siklóretesz

Ívesretesz • retesz az agyhorony ferdeségéhez igazítható, • egyszerűen előállítható

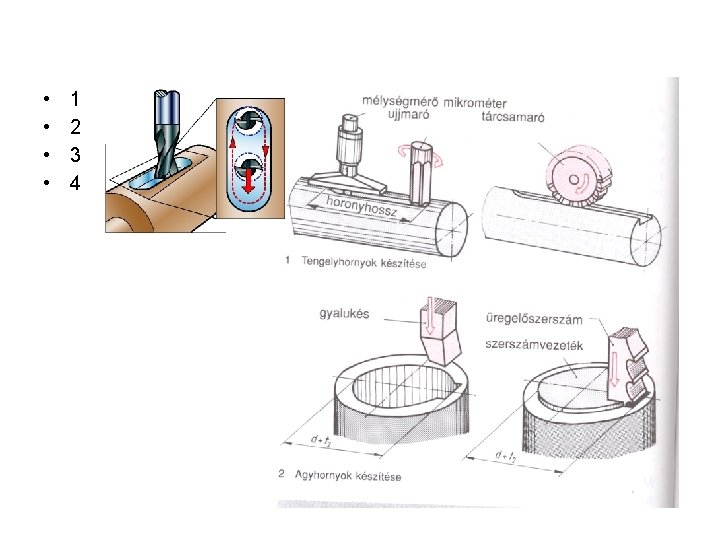

Agy és tengelyhornyok készítése • Tegelyhornyok mindig a tengellyel párhuzamosan helyezkednek el. • A félkör ív végű fészkes ékek vagy reteszek marógépen ujjmaróval készülnek általában. • Beverő és orros ékek, hosszú reteszek hornyait tárcsamaróval készítik • Agyhornyok készítése: függőleges gyalugép vagy speciális horonyüregelő gépek alkalmazásával

Reteszek illesztése • A reteszeket általában szorosan illesztik a horonyba, de nem olyan szorosan, hogy a kötés viszonylag kis erővel ne volna bontható. • A retesz szokásos tűrése h 9, míg a horony tűrése attól függ, hogy milyen célt kell megvalósítani: Tengelyen Agyhoronyban Szoros illesztés P 9 Átmeneti illesztés N 9 J 9 Futó illesztés H 8 D 10

Reteszkötés • Horonymérő készülékek alkalmazása Forrás: Internet Szerkesztette: Jung Péter
