Ne Öğreneceğiz: KAZANIMLAR 10. 1. 2. ELEKTRİK DEVRELERİ 10. 1. 2. 2. Üreteçlerin seri ve paralel bağlanma gerekçelerini açıklar. a) Öğrencilerin deney veya simülasyonlarla üreteçlerin bağlanma şekillerini incelemeleri ve tükenme sürelerini karşılaştırmaları sağlanır. Üreteçlerin ters bağlanması da dikkate alınır. b) Elektromotor kuvvetleri farklı üreteçlerin paralele bağlanmasına girilmez. c) Üreteçlerin iç dirençleri örneklerle açıklanır, iç dirençler ile ilgili matematiksel hesaplamalara girilmez. ç) Öğrencilerin üretecin keşfi üzerine deneyler yapan bilim insanları Galvani ve Volta’nın bakış açıları arasındaki farkı tartışmaları sağlanır. d) Kirchhoff Kanunlarına girilmez.

Bugün Neler Öğreneceğiz? o Geçen hafta neler öğrendik? o Pillerin nasıl bağlandığını anlama yolları o Pil nasıl icat edilmiştir? o Pillerin genel özellikleri o Pilleri seri bağlarsak ne olur? o Pilleri paralel bağlarsak ne olur? o Neden pilleri seri ya da paralel bağlarız? o Örnekler o Pillerin nasıl bağlandığını anlama yolları o Günün Özeti o Soru Çözümü o Bugün Neler Öğrendik? o Önümüzdeki Hafta Neler Öğreneceğiz?

Geçen Hafta Neler Öğrendik o Geçen hafta neler öğrendik? o Pillerin nasıl bağlandığını anlama yolları o Pil nasıl icat edilmiştir? o Pillerin genel özellikleri o Pilleri seri bağlarsak ne olur? o Pilleri paralel bağlarsak ne olur? o Neden pilleri seri ya da paralel bağlarız? o Örnekler o Pillerin nasıl bağlandığını anlama yolları o Günün Özeti o Soru Çözümü o Bugün Neler Öğrendik? o Önümüzdeki Hafta Neler Öğreneceğiz?

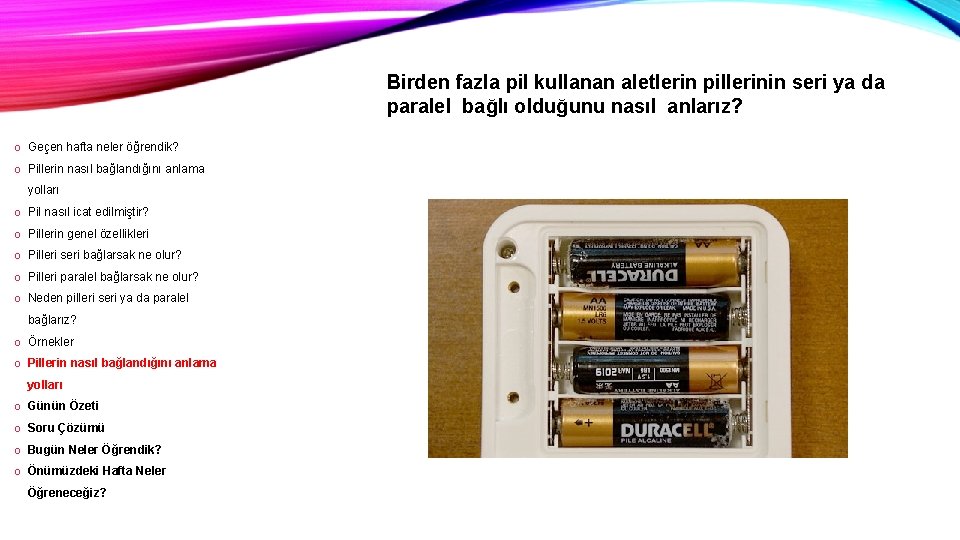

Birden fazla pil kullanan aletlerin pillerinin seri ya da paralel bağlı olduğunu nasıl anlarız? o Geçen hafta neler öğrendik? o Pillerin nasıl bağlandığını anlama yolları o Pil nasıl icat edilmiştir? o Pillerin genel özellikleri o Pilleri seri bağlarsak ne olur? o Pilleri paralel bağlarsak ne olur? o Neden pilleri seri ya da paralel bağlarız? o Örnekler o Pillerin nasıl bağlandığını anlama yolları o Günün Özeti o Soru Çözümü o Bugün Neler Öğrendik? o Önümüzdeki Hafta Neler Öğreneceğiz?

Pil Nasıl İcat Edilmiştir? o Geçen hafta neler öğrendik? o Pillerin nasıl bağlandığını anlama yolları o Pil nasıl icat edilmiştir? o Pillerin genel özellikleri o Pilleri seri bağlarsak ne olur? o Pilleri paralel bağlarsak ne olur? o Neden pilleri seri ya da paralel bağlarız? o Örnekler o Pillerin nasıl bağlandığını anlama yolları o Günün Özeti o Soru Çözümü o Bugün Neler Öğrendik? o Önümüzdeki Hafta Neler Öğreneceğiz?

Pil Nasıl İcad Edilmiştir? Galvani kurbağa bacağının hareketini o dönem için gizemli bir olay olan elektriğe ve bu elektriğin kurbağa bacağında birikmesine bağlamıştır. o Geçen hafta neler öğrendik? o Pillerin nasıl bağlandığını anlama yolları o Pil nasıl icat edilmiştir? o Pillerin genel özellikleri Bu nedenle hayvansal elektrik kavramını ortaya atmıştır. o Pilleri seri bağlarsak ne olur? o Pilleri paralel bağlarsak ne olur? o Neden pilleri seri ya da paralel bağlarız? o Örnekler o Pillerin nasıl bağlandığını anlama yolları o Günün Özeti o Soru Çözümü o Bugün Neler Öğrendik? o Önümüzdeki Hafta Neler Öğreneceğiz? 1. 05 -1: 45 dakikaları

Pil Nasıl İcad Edilmiştir? o Geçen hafta neler öğrendik? o Pillerin nasıl bağlandığını anlama yolları o Pil nasıl icat edilmiştir? o Pillerin genel özellikleri o Pilleri seri bağlarsak ne olur? o Pilleri paralel bağlarsak ne olur? o Neden pilleri seri ya da paralel bağlarız? o Örnekler o Pillerin nasıl bağlandığını anlama yolları o Günün Özeti o Soru Çözümü o Bugün Neler Öğrendik? o Önümüzdeki Hafta Neler Öğreneceğiz? Volta ise bu hareketin kaynağının elektrik olduğunu kabul etmekle beraber bu elektriğin kaynağını farklı metaller arasındaki etkileşim olarak görmüştür ve aynı metaller kullanıldığında bu hareketin olmadığını göstererek Galvaninin görüşünün yanlışlığını kanıtlamıştır.

Pil Nasıl İcad Edilmiştir? o Geçen hafta neler öğrendik? o Pillerin nasıl bağlandığını anlama yolları o Pil nasıl icat edilmiştir? o Pillerin genel özellikleri o Pilleri seri bağlarsak ne olur? o Pilleri paralel bağlarsak ne olur? Volta ayrıca keşfetmiş olduğu elektrik kaynağının iletken bir sıvı yardımıyla devamlı bir akış sağladığını farketmiştir. o Neden pilleri seri ya da paralel bağlarız? o Örnekler o Pillerin nasıl bağlandığını anlama yolları o Günün Özeti o Soru Çözümü o Bugün Neler Öğrendik? o Önümüzdeki Hafta Neler Öğreneceğiz? Bu metalleri birleştirerek ilk pili icat etmiştir.

Pil Nasıl Çalışıyor? o Geçen hafta neler öğrendik? o Pillerin nasıl bağlandığını anlama yolları o Pil nasıl icat edilmiştir? o Pillerin genel özellikleri o Pilleri seri bağlarsak ne olur? Çinko Manganez Oksit Potasyum Hidroksit o Pilleri paralel bağlarsak ne olur? o Neden pilleri seri ya da paralel bağlarız? o Örnekler o Pillerin nasıl bağlandığını anlama yolları o Günün Özeti o Soru Çözümü o Bugün Neler Öğrendik? o Önümüzdeki Hafta Neler Öğreneceğiz? Asitler elektronlar ile etkileşirken ionlar (pozitif yüklü) bazlar ile etkileşiyor.

o Geçen hafta neler öğrendik? o Pillerin nasıl bağlandığını anlama yolları o Pil nasıl icat edilmiştir? o Pillerin genel özellikleri o Pilleri seri bağlarsak ne olur? o Pilleri paralel bağlarsak ne olur? o Neden pilleri seri ya da paralel bağlarız? o Örnekler o Pillerin nasıl bağlandığını anlama yolları o Günün Özeti o Soru Çözümü o Bugün Neler Öğrendik? o Önümüzdeki Hafta Neler Öğreneceğiz? Hangi Pili Kullanarak Bağladığımız Lambanın Daha Parlak Olmasını Sağlarız?

Pilin gösterdiği potansiyel fark devreye bağlandığında değişir mi? o Geçen hafta neler öğrendik? o Pillerin nasıl bağlandığını anlama yolları o Pil nasıl icat edilmiştir? o Pillerin genel özellikleri o Pilleri seri bağlarsak ne olur? o Pilleri paralel bağlarsak ne olur? o Neden pilleri seri ya da paralel bağlarız? o Örnekler o Pillerin nasıl bağlandığını anlama yolları o Günün Özeti o Soru Çözümü o Bugün Neler Öğrendik? o Önümüzdeki Hafta Neler Öğreneceğiz?

Pili devrede nasıl gösteririz o Geçen hafta neler öğrendik? o Pillerin nasıl bağlandığını anlama yolları o Pil nasıl icat edilmiştir? o Pillerin genel özellikleri o Pilleri seri bağlarsak ne olur? o Pilleri paralel bağlarsak ne olur? o Neden pilleri seri ya da paralel bağlarız? o Örnekler o Pillerin nasıl bağlandığını anlama yolları o Günün Özeti o Soru Çözümü o Bugün Neler Öğrendik? o Önümüzdeki Hafta Neler Öğreneceğiz? Pillerin kapalı elektrik devresine bağlanmadan ölçülen potansiyel farkı …�… sembolü ile gösterilirken devreye bağlandıktan sonraki potansiyel farkı …V. . sembolü ile gösterilir.

Piller neden tükenir? Eski pil ile yeni pil arasındaki fark? o Geçen hafta neler öğrendik? o Pillerin nasıl bağlandığını anlama yolları o Pil nasıl icat edilmiştir? o Pillerin genel özellikleri o Pilleri seri bağlarsak ne olur? o Pilleri paralel bağlarsak ne olur? o Neden pilleri seri ya da paralel bağlarız? o Örnekler o Pillerin nasıl bağlandığını anlama yolları o Günün Özeti o Soru Çözümü o Bugün Neler Öğrendik? o Önümüzdeki Hafta Neler Öğreneceğiz?

Hangi şematik gösterim pillerin seri bağlanması örneğidir? o Geçen hafta neler öğrendik? o Pillerin nasıl bağlandığını anlama yolları o Pil nasıl icat edilmiştir? o Pillerin genel özellikleri o Pilleri seri bağlarsak ne olur? o Pilleri paralel bağlarsak ne olur? o Neden pilleri seri ya da paralel bağlarız? o Örnekler o Pillerin nasıl bağlandığını anlama yolları o Günün Özeti o Soru Çözümü o Bugün Neler Öğrendik? o Önümüzdeki Hafta Neler Öğreneceğiz?

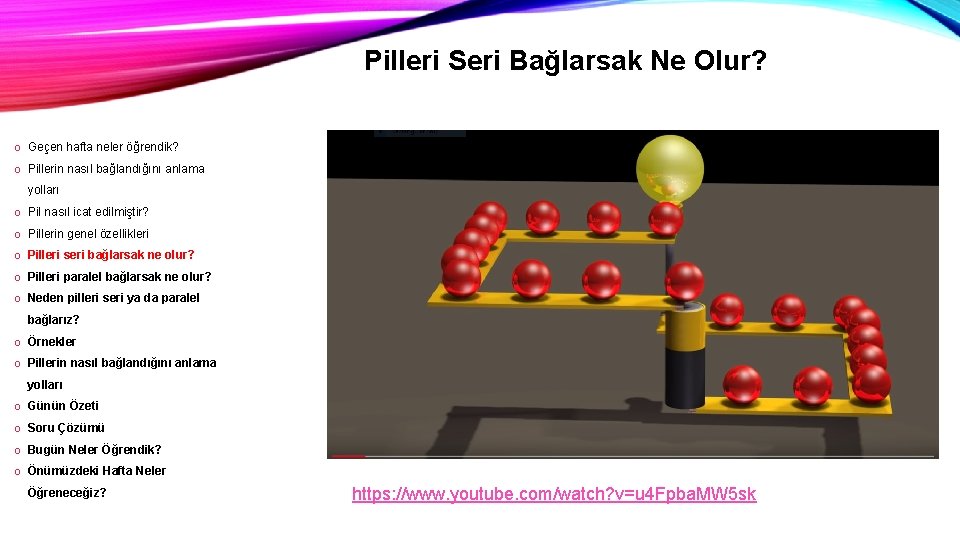

Pilleri Seri Bağlarsak Ne Olur? o Geçen hafta neler öğrendik? o Pillerin nasıl bağlandığını anlama yolları o Pil nasıl icat edilmiştir? o Pillerin genel özellikleri o Pilleri seri bağlarsak ne olur? o Pilleri paralel bağlarsak ne olur? o Neden pilleri seri ya da paralel bağlarız? o Örnekler o Pillerin nasıl bağlandığını anlama yolları o Günün Özeti o Soru Çözümü o Bugün Neler Öğrendik? o Önümüzdeki Hafta Neler Öğreneceğiz? https: //www. youtube. com/watch? v=u 4 Fpba. MW 5 sk

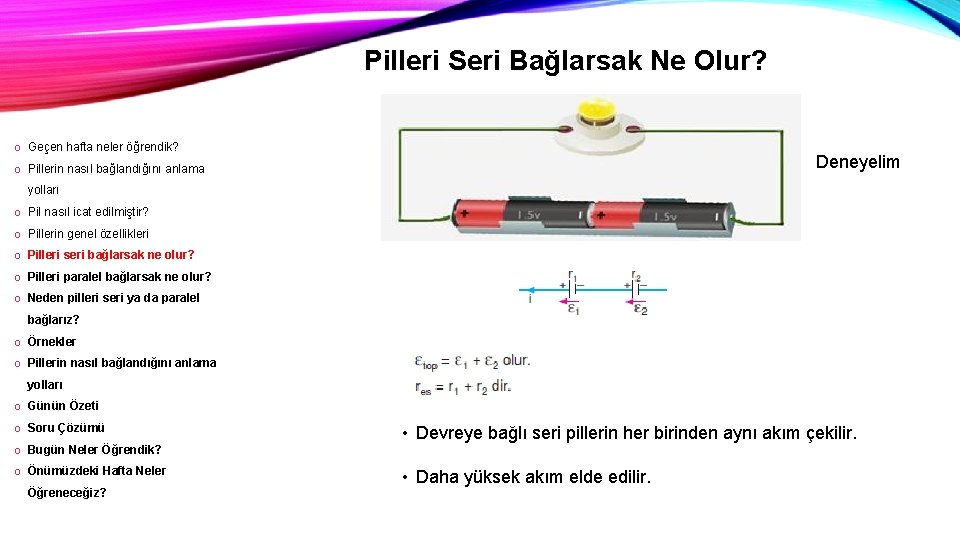

Pilleri Seri Bağlarsak Ne Olur? o Geçen hafta neler öğrendik? Deneyelim o Pillerin nasıl bağlandığını anlama yolları o Pil nasıl icat edilmiştir? o Pillerin genel özellikleri o Pilleri seri bağlarsak ne olur? o Pilleri paralel bağlarsak ne olur? o Neden pilleri seri ya da paralel bağlarız? o Örnekler o Pillerin nasıl bağlandığını anlama yolları o Günün Özeti o Soru Çözümü o Bugün Neler Öğrendik? o Önümüzdeki Hafta Neler Öğreneceğiz? • Devreye bağlı seri pillerin her birinden aynı akım çekilir. • Daha yüksek akım elde edilir.

Pilleri Seri Olarak ikiden fazla bağlarsak ne olur? o Geçen hafta neler öğrendik? o Pillerin nasıl bağlandığını anlama yolları o Pil nasıl icat edilmiştir? o Pillerin genel özellikleri o Pilleri seri bağlarsak ne olur? o Pilleri paralel bağlarsak ne olur? o Neden pilleri seri ya da paralel bağlarız? o Örnekler o Pillerin nasıl bağlandığını anlama yolları o Günün Özeti o Soru Çözümü o Bugün Neler Öğrendik? o Önümüzdeki Hafta Neler Öğreneceğiz?

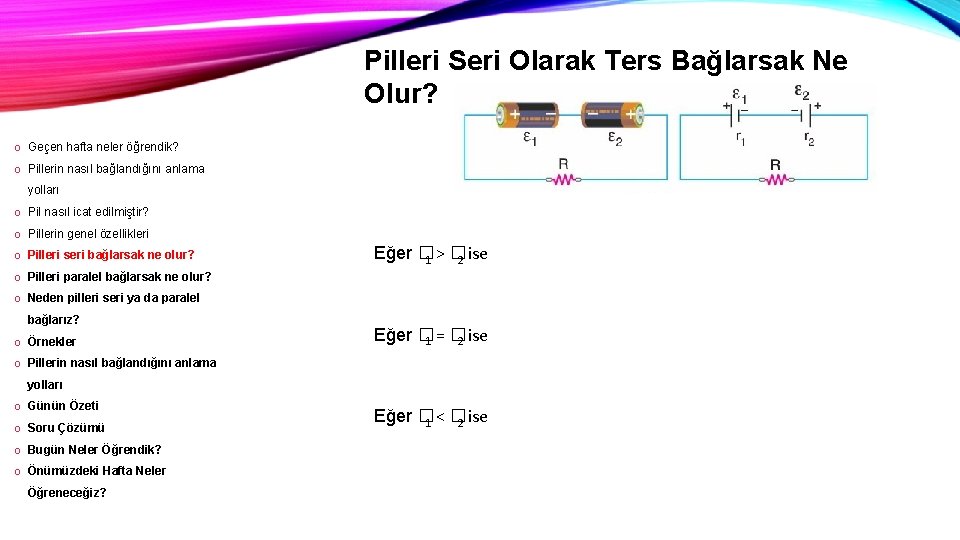

Pilleri Seri Olarak Ters Bağlarsak Ne Olur? o Geçen hafta neler öğrendik? o Pillerin nasıl bağlandığını anlama yolları o Pil nasıl icat edilmiştir? o Pillerin genel özellikleri o Pilleri seri bağlarsak ne olur? Eğer � 1 > � 2 ise o Pilleri paralel bağlarsak ne olur? o Neden pilleri seri ya da paralel bağlarız? o Örnekler Eğer � 1 = � 2 ise o Pillerin nasıl bağlandığını anlama yolları o Günün Özeti o Soru Çözümü o Bugün Neler Öğrendik? o Önümüzdeki Hafta Neler Öğreneceğiz? Eğer � 1 < � 2 ise

Bitmiş pil ile normal bir pili seri bağlarsak ne olur? o Geçen hafta neler öğrendik? o Pillerin nasıl bağlandığını anlama yolları o Pil nasıl icat edilmiştir? o Pillerin genel özellikleri o Pilleri seri bağlarsak ne olur? o Pilleri paralel bağlarsak ne olur? o Neden pilleri seri ya da paralel bağlarız? o Örnekler o Pillerin nasıl bağlandığını anlama yolları o Günün Özeti o Soru Çözümü o Bugün Neler Öğrendik? o Önümüzdeki Hafta Neler Öğreneceğiz?

Bir pil mi iki pil mi daha önce tükenir? o Geçen hafta neler öğrendik? o Pillerin nasıl bağlandığını anlama yolları o Pil nasıl icat edilmiştir? o Pillerin genel özellikleri o Pilleri seri bağlarsak ne olur? o Pilleri paralel bağlarsak ne olur? o Neden pilleri seri ya da paralel bağlarız? o Örnekler o Pillerin nasıl bağlandığını anlama yolları o Günün Özeti o Soru Çözümü o Bugün Neler Öğrendik? o Önümüzdeki Hafta Neler Öğreneceğiz?

Pilleri Parelel Bağlarsak Ne Olur? o Geçen hafta neler öğrendik? o Pillerin nasıl bağlandığını anlama yolları o Pil nasıl icat edilmiştir? o Pillerin genel özellikleri o Pilleri seri bağlarsak ne olur? o Pilleri paralel bağlarsak ne olur? o Neden pilleri seri ya da paralel bağlarız? o Örnekler o Pillerin nasıl bağlandığını anlama yolları o Günün Özeti o Soru Çözümü o Bugün Neler Öğrendik? o Önümüzdeki Hafta Neler Öğreneceğiz? Deneyelim

Pilleri Parelel Bağlarsak Ne Olur? o Geçen hafta neler öğrendik? �eş = � 1 = � 2 = �n o Pillerin nasıl bağlandığını anlama yolları reş = r/2 = r/n o Pil nasıl icat edilmiştir? o Pillerin genel özellikleri o Pilleri seri bağlarsak ne olur? o Pilleri paralel bağlarsak ne olur? o Neden pilleri seri ya da paralel bağlarız? o Örnekler o Pillerin nasıl bağlandığını anlama yolları o Günün Özeti o Soru Çözümü o Bugün Neler Öğrendik? o Önümüzdeki Hafta Neler Öğreneceğiz? • Devreden akım geçebilmesi için olmalıdır. • Bu durum gerçekleşmezse devreden akım geçmez ve bağlı aletler çalışmaz. • Pillerden eşit akım çekilir. • Pillerden çekilen akımın toplamı ana koldaki akıma eşittir. • Pillerden daha az akım çekileceğinden dolayı pillerin tükenmesi daha uzun sürer

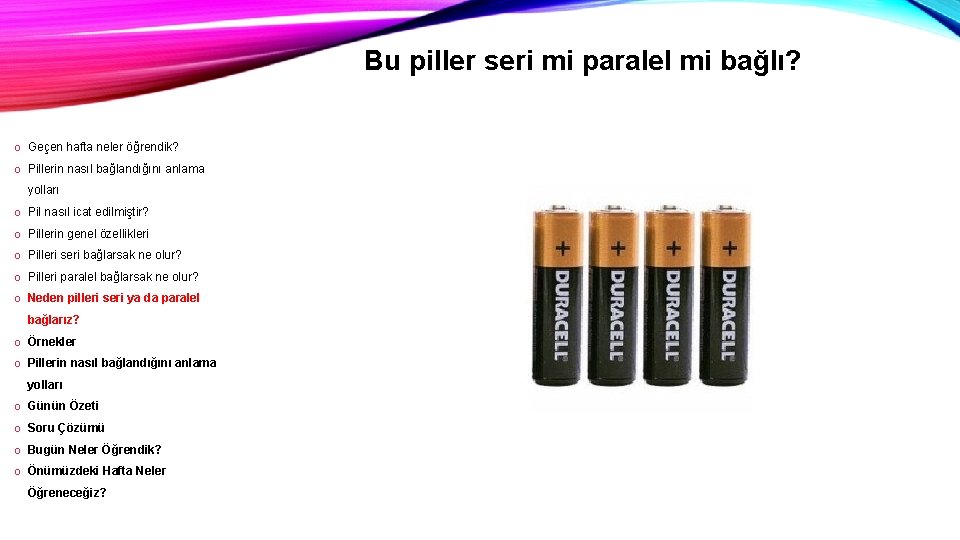

Bu piller seri mi paralel mi bağlı? o Geçen hafta neler öğrendik? o Pillerin nasıl bağlandığını anlama yolları o Pil nasıl icat edilmiştir? o Pillerin genel özellikleri o Pilleri seri bağlarsak ne olur? o Pilleri paralel bağlarsak ne olur? o Neden pilleri seri ya da paralel bağlarız? o Örnekler o Pillerin nasıl bağlandığını anlama yolları o Günün Özeti o Soru Çözümü o Bugün Neler Öğrendik? o Önümüzdeki Hafta Neler Öğreneceğiz?

Pilleri bağlayıp seri mi paralel mi bakalım? o Geçen hafta neler öğrendik? o Pillerin nasıl bağlandığını anlama yolları o Pil nasıl icat edilmiştir? o Pillerin genel özellikleri o Pilleri seri bağlarsak ne olur? o Pilleri paralel bağlarsak ne olur? o Neden pilleri seri ya da paralel bağlarız? o Örnekler o Pillerin nasıl bağlandığını anlama yolları o Günün Özeti o Soru Çözümü o Bugün Neler Öğrendik? o Önümüzdeki Hafta Neler Öğreneceğiz?

Aynı sayıdaki pilleri nasıl bağlarsam aynı lamba daha parlak yanar? o Geçen hafta neler öğrendik? o Pillerin nasıl bağlandığını anlama yolları o Pil nasıl icat edilmiştir? o Pillerin genel özellikleri o Pilleri seri bağlarsak ne olur? o Pilleri paralel bağlarsak ne olur? o Neden pilleri seri ya da paralel bağlarız? o Örnekler o Pillerin nasıl bağlandığını anlama yolları o Günün Özeti o Soru Çözümü o Bugün Neler Öğrendik? o Önümüzdeki Hafta Neler Öğreneceğiz?

Neden pilleri seri ya da paralel bağlarız? o Geçen hafta neler öğrendik? o Pillerin nasıl bağlandığını anlama yolları o Pil nasıl icat edilmiştir? o Pillerin genel özellikleri o Pilleri seri bağlarsak ne olur? o Pilleri paralel bağlarsak ne olur? o Neden pilleri seri ya da paralel bağlarız? o Örnekler o Pillerin nasıl bağlandığını anlama yolları o Günün Özeti o Soru Çözümü o Bugün Neler Öğrendik? o Önümüzdeki Hafta Neler Öğreneceğiz?

Örnek: o Geçen hafta neler öğrendik? o Pillerin nasıl bağlandığını anlama yolları o Pil nasıl icat edilmiştir? o Pillerin genel özellikleri o Pilleri seri bağlarsak ne olur? o Pilleri paralel bağlarsak ne olur? o Neden pilleri seri ya da paralel bağlarız? o Örnekler o Pillerin nasıl bağlandığını anlama yolları o Günün Özeti o Soru Çözümü o Bugün Neler Öğrendik? o Önümüzdeki Hafta Neler Öğreneceğiz?

Birden fazla pil kullanan aletlerin pillerinin seri ya da paralel bağlı olduğunu nasıl anlarız? o Geçen hafta neler öğrendik? o Pillerin nasıl bağlandığını anlama yolları o Pil nasıl icat edilmiştir? o Pillerin genel özellikleri o Pilleri seri bağlarsak ne olur? o Pilleri paralel bağlarsak ne olur? o Neden pilleri seri ya da paralel bağlarız? o Örnekler o Pillerin nasıl bağlandığını anlama yolları o Günün Özeti o Soru Çözümü o Bugün Neler Öğrendik? o Önümüzdeki Hafta Neler Öğreneceğiz?

Günün Özeti o Geçen hafta neler öğrendik? o Pillerin nasıl bağlandığını anlama yolları o Pil nasıl icat edilmiştir? o Pillerin genel özellikleri o Pilleri seri bağlarsak ne olur? o Pilleri paralel bağlarsak ne olur? o Neden pilleri seri ya da paralel bağlarız? o Örnekler o Pillerin nasıl bağlandığını anlama yolları o Günün Özeti o Soru Çözümü o Bugün Neler Öğrendik? o Önümüzdeki Hafta Neler Öğreneceğiz? �eş = � 1 = � 2 = �n reş = r/2 = r/n

Soru Çözümü o Geçen hafta neler öğrendik? o Pillerin nasıl bağlandığını anlama yolları o Pil nasıl icat edilmiştir? o Pillerin genel özellikleri o Pilleri seri bağlarsak ne olur? o Pilleri paralel bağlarsak ne olur? o Neden pilleri seri ya da paralel bağlarız? o Örnekler o Pillerin nasıl bağlandığını anlama yolları o Günün Özeti o Soru Çözümü o Bugün Neler Öğrendik? o Önümüzdeki Hafta Neler Öğreneceğiz?

Bugün Neler Öğrendik? o Geçen hafta neler öğrendik? o Pillerin nasıl bağlandığını anlama yolları o Pil nasıl icat edilmiştir? o Pillerin genel özellikleri o Pilleri seri bağlarsak ne olur? o Pilleri paralel bağlarsak ne olur? o Neden pilleri seri ya da paralel bağlarız? o Örnekler o Pillerin nasıl bağlandığını anlama yolları o Günün Özeti o Soru Çözümü o Bugün Neler Öğrendik? o Önümüzdeki Hafta Neler Öğreneceğiz? 10. 1. 2. ELEKTRİK DEVRELERİ 10. 1. 2. 2. Üreteçlerin seri ve paralel bağlanma gerekçelerini açıklar. a) Öğrencilerin deney veya simülasyonlarla üreteçlerin bağlanma şekillerini incelemeleri ve tükenme sürelerini karşılaştırmaları sağlanır. Üreteçlerin ters bağlanması da dikkate alınır. b) Elektromotor kuvvetleri farklı üreteçlerin paralele bağlanmasına girilmez. c) Üreteçlerin iç dirençleri örneklerle açıklanır, iç dirençler ile ilgili matematiksel hesaplamalara girilmez. ç) Öğrencilerin üretecin keşfi üzerine deneyler yapan bilim insanları Galvani ve Volta’nın bakış açıları arasındaki farkı tartışmaları sağlanır. d) Kirchhoff Kanunlarına girilmez.

Önümüzdeki Hafta Ne Öğreneceğiz? o Geçen hafta neler öğrendik? o Pillerin nasıl bağlandığını anlama yolları o Pil nasıl icat edilmiştir? o Pillerin genel özellikleri o Pilleri seri bağlarsak ne olur? o Pilleri paralel bağlarsak ne olur? o Neden pilleri seri ya da paralel bağlarız? o Örnekler o Pillerin nasıl bağlandığını anlama yolları o Günün Özeti o Soru Çözümü 10. 1. 2. ELEKTRİK DEVRELERİ 10. 1. 2. 3. Elektrik enerjisi ve elektriksel güç kavramlarını ilişkilendirir. a) Elektrik enerjisi ve elektriksel güç ilişkisi ile mekanik enerji ve mekanik güç ilişkisi arasındaki benzerliğe değinilir. b) Bir direncin birim zamanda harcadığı elektrik enerjisi ile ilgili hesaplamalar dışında matematiksel hesaplamalara girilmez. c) Öğrencilerin ısı, iş, mekanik enerji ve elektrik enerjisinin birbirine dönüşümünü açıklamaları sağlanır. ç) Lamba parlaklıklarının karşılaştırılması sağlanır. o Bugün Neler Öğrendik? o Önümüzdeki Hafta Neler Öğreneceğiz? 10. 1. 2. 4. Elektrik akımının oluşturabileceği tehlikelere karşı alınması gereken sağlık ve güvenlik önlemlerini açıklar.
