Retele de calculatoare Clasa a IX-a n Profesor Ionescu Maria

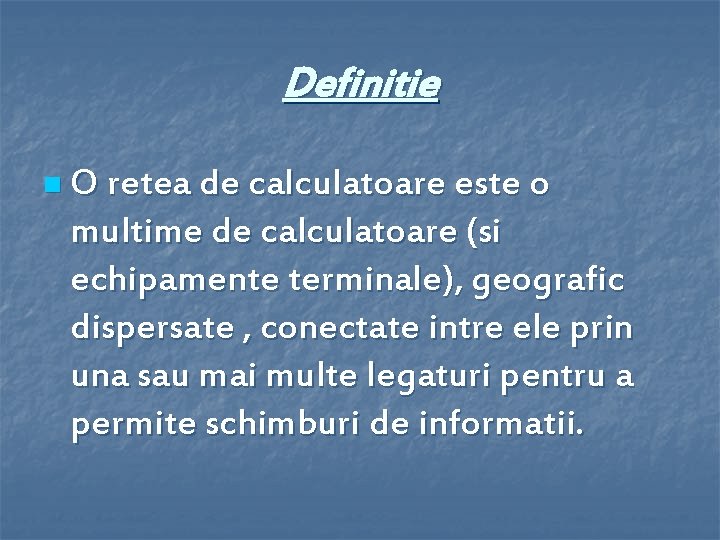

Definitie n O retea de calculatoare este o multime de calculatoare (si echipamente terminale), geografic dispersate , conectate intre ele prin una sau mai multe legaturi pentru a permite schimburi de informatii.

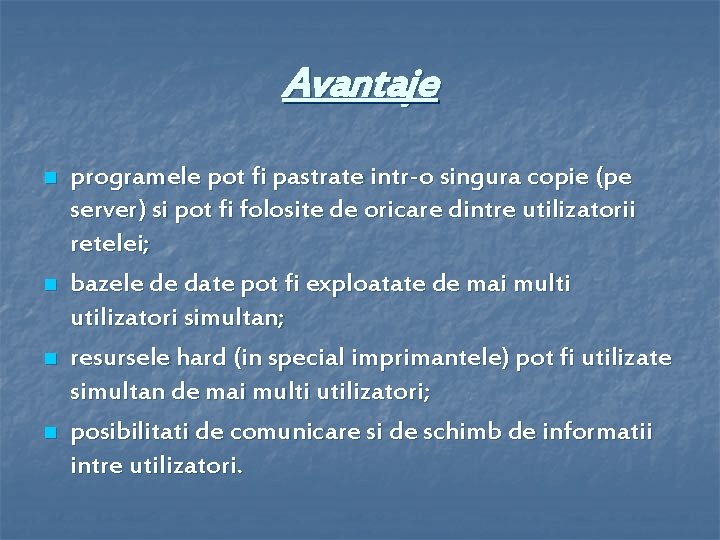

Avantaje n n programele pot fi pastrate intr-o singura copie (pe server) si pot fi folosite de oricare dintre utilizatorii retelei; bazele de date pot fi exploatate de mai multi utilizatori simultan; resursele hard (in special imprimantele) pot fi utilizate simultan de mai multi utilizatori; posibilitati de comunicare si de schimb de informatii intre utilizatori.

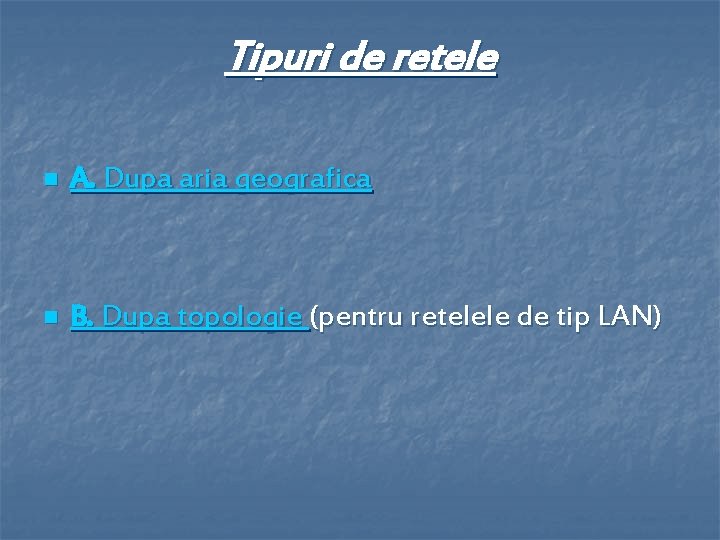

Tipuri de retele n A. Dupa aria geografica n B. Dupa topologie (pentru retelele de tip LAN)

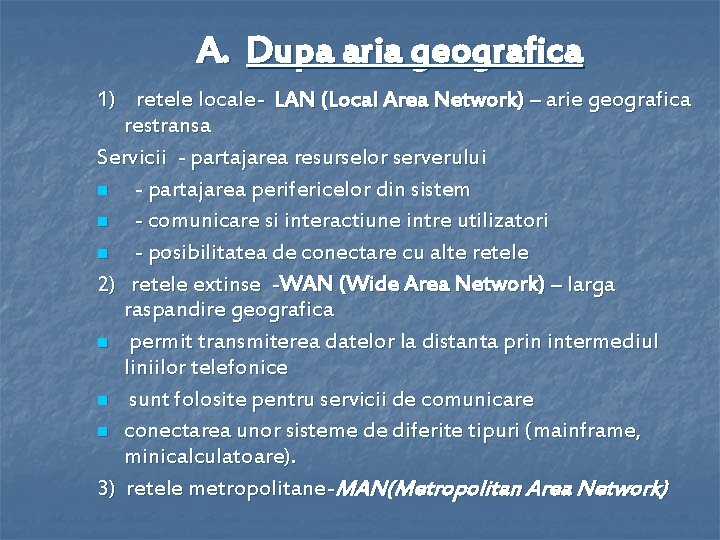

A. Dupa aria geografica 1) retele locale- LAN (Local Area Network) – arie geografica restransa Servicii - partajarea resurselor serverului n - partajarea perifericelor din sistem n - comunicare si interactiune intre utilizatori n - posibilitatea de conectare cu alte retele 2) retele extinse -WAN (Wide Area Network) – larga raspandire geografica n permit transmiterea datelor la distanta prin intermediul liniilor telefonice n sunt folosite pentru servicii de comunicare n conectarea unor sisteme de diferite tipuri (mainframe, minicalculatoare). 3) retele metropolitane-MAN(Metropolitan Area Network)

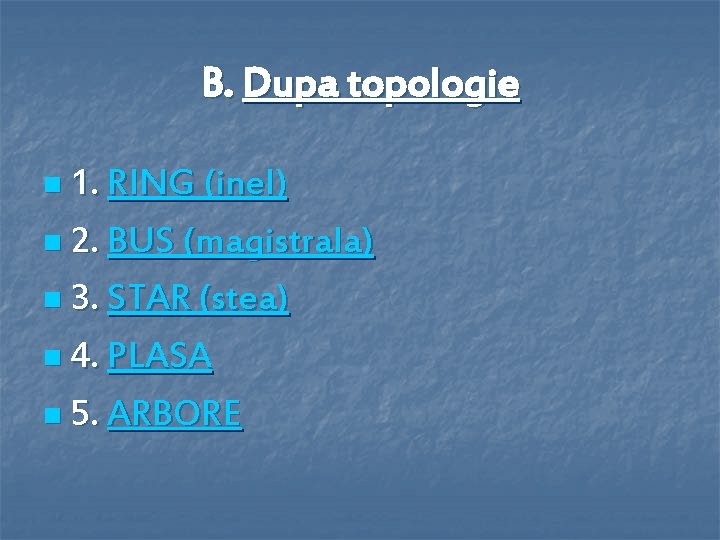

B. Dupa topologie n 1. RING (inel) n 2. BUS (magistrala) n 3. STAR (stea) n 4. PLASA n 5. ARBORE

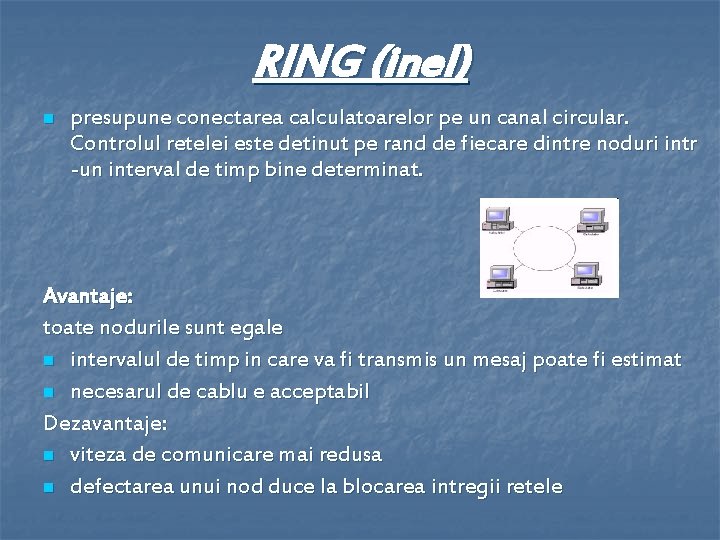

RING (inel) n presupune conectarea calculatoarelor pe un canal circular. Controlul retelei este detinut pe rand de fiecare dintre noduri intr -un interval de timp bine determinat. Avantaje: toate nodurile sunt egale n intervalul de timp in care va fi transmis un mesaj poate fi estimat n necesarul de cablu e acceptabil Dezavantaje: n viteza de comunicare mai redusa n defectarea unui nod duce la blocarea intregii retele

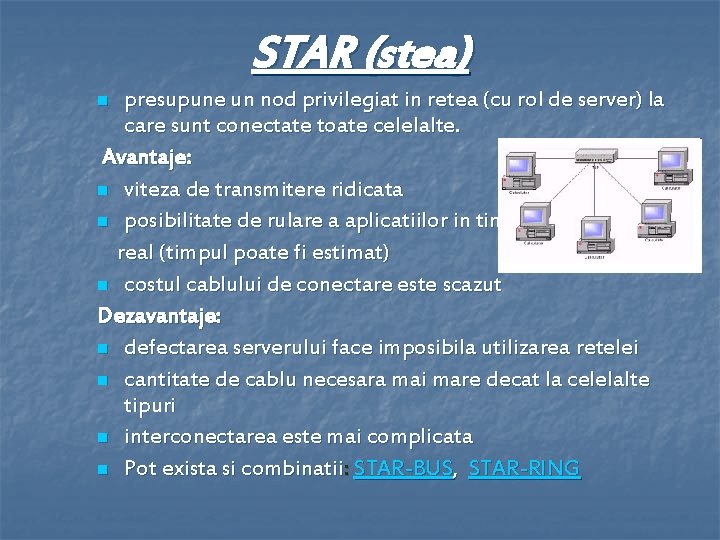

STAR (stea) presupune un nod privilegiat in retea (cu rol de server) la care sunt conectate toate celelalte. Avantaje: n viteza de transmitere ridicata n posibilitate de rulare a aplicatiilor in timp real (timpul poate fi estimat) n costul cablului de conectare este scazut Dezavantaje: n defectarea serverului face imposibila utilizarea retelei n cantitate de cablu necesara mai mare decat la celelalte tipuri n interconectarea este mai complicata n Pot exista si combinatii: STAR-BUS, STAR-RING n

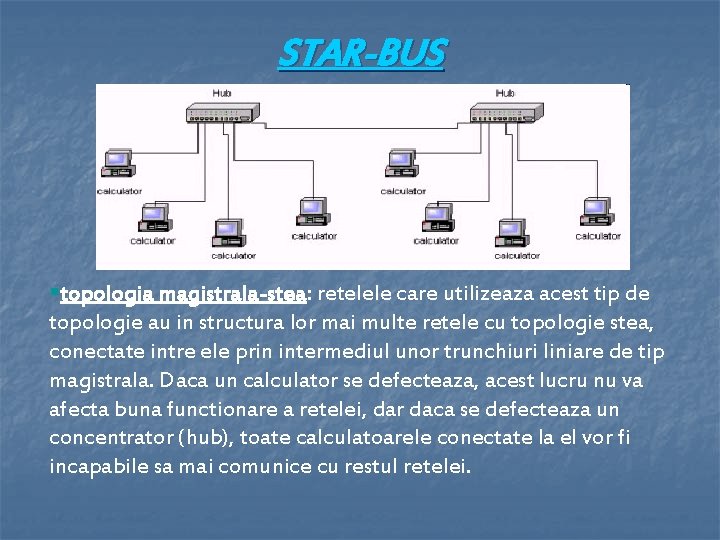

STAR-BUS §topologia magistrala-stea: retelele care utilizeaza acest tip de topologie au in structura lor mai multe retele cu topologie stea, conectate intre ele prin intermediul unor trunchiuri liniare de tip magistrala. Daca un calculator se defecteaza, acest lucru nu va afecta buna functionare a retelei, dar daca se defecteaza un concentrator (hub), toate calculatoarele conectate la el vor fi incapabile sa mai comunice cu restul retelei.

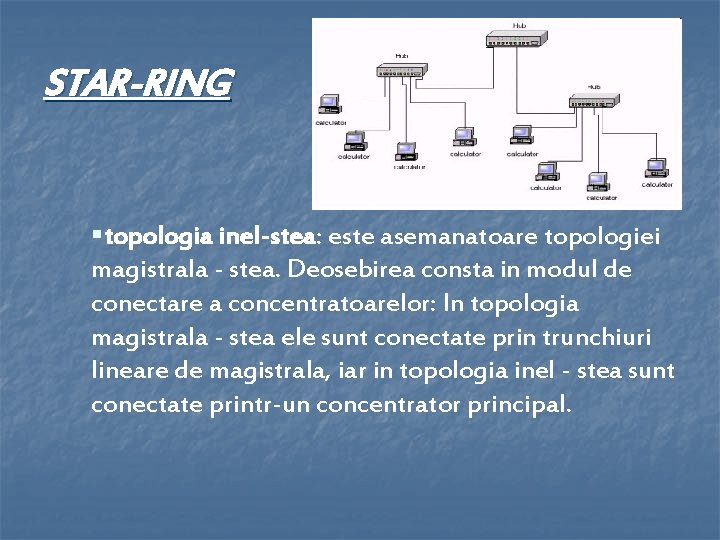

STAR-RING §topologia inel-stea: este asemanatoare topologiei magistrala - stea. Deosebirea consta in modul de conectare a concentratoarelor: In topologia magistrala - stea ele sunt conectate prin trunchiuri lineare de magistrala, iar in topologia inel - stea sunt conectate printr-un concentrator principal.

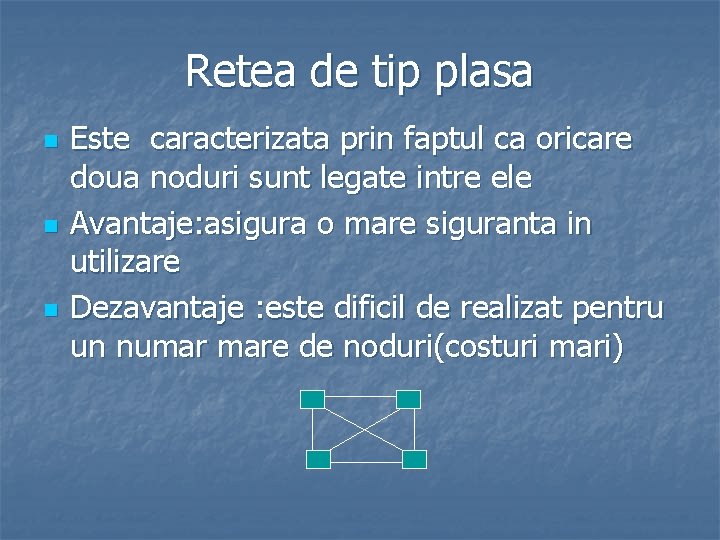

Retea de tip plasa n n n Este caracterizata prin faptul ca oricare doua noduri sunt legate intre ele Avantaje: asigura o mare siguranta in utilizare Dezavantaje : este dificil de realizat pentru un numar mare de noduri(costuri mari)

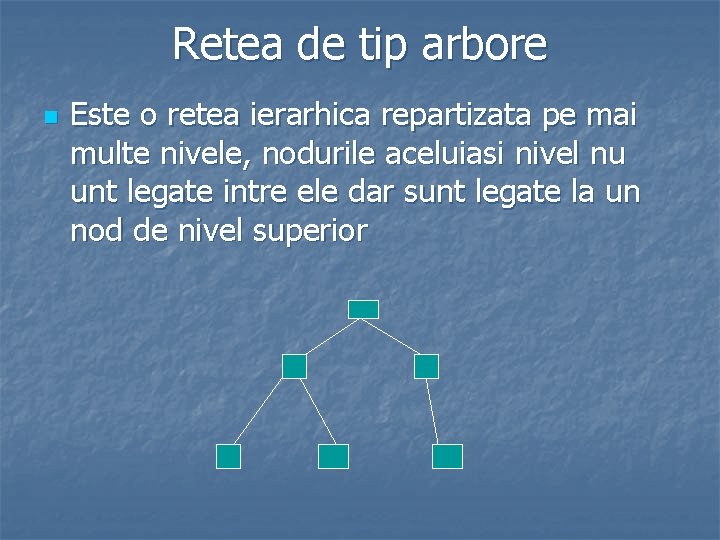

Retea de tip arbore n Este o retea ierarhica repartizata pe mai multe nivele, nodurile aceluiasi nivel nu unt legate intre ele dar sunt legate la un nod de nivel superior

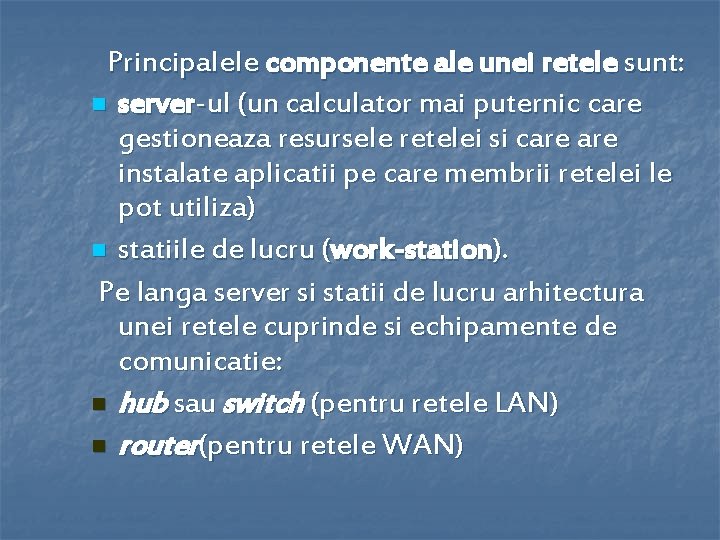

Principalele componente ale unei retele sunt: n server-ul (un calculator mai puternic care gestioneaza resursele retelei si care instalate aplicatii pe care membrii retelei le pot utiliza) n statiile de lucru (work-station). Pe langa server si statii de lucru arhitectura unei retele cuprinde si echipamente de comunicatie: n hub sau switch (pentru retele LAN) n router(pentru retele WAN)

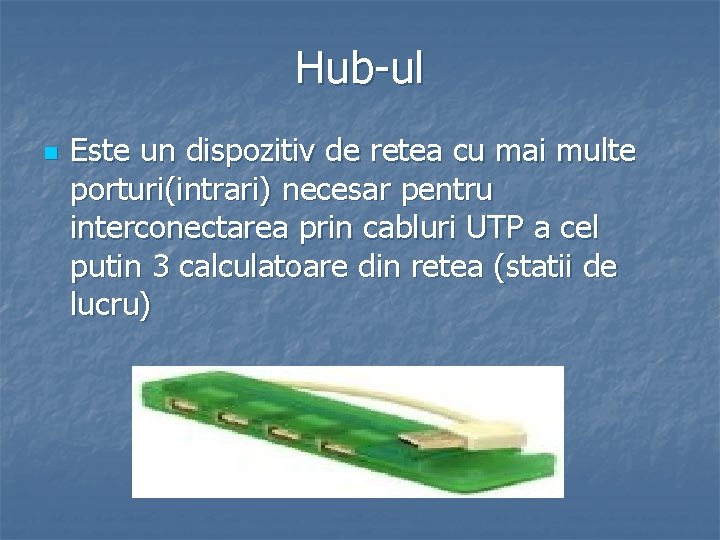

Hub-ul n Este un dispozitiv de retea cu mai multe porturi(intrari) necesar pentru interconectarea prin cabluri UTP a cel putin 3 calculatoare din retea (statii de lucru)

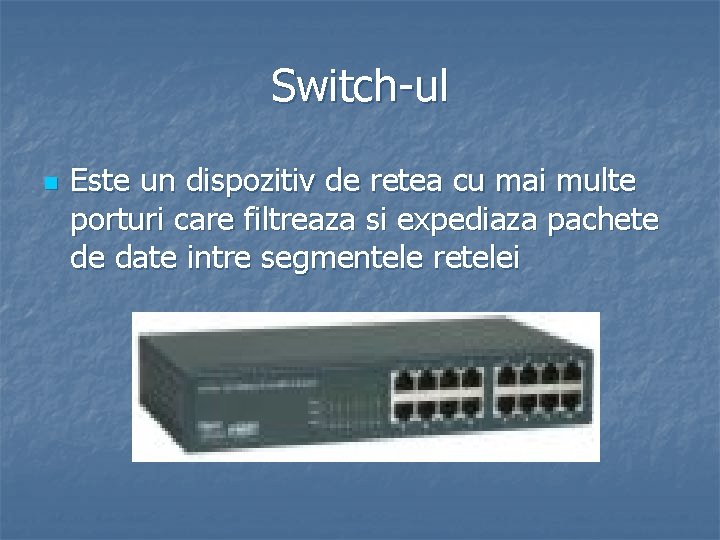

Switch-ul n Este un dispozitiv de retea cu mai multe porturi care filtreaza si expediaza pachete de date intre segmentele retelei

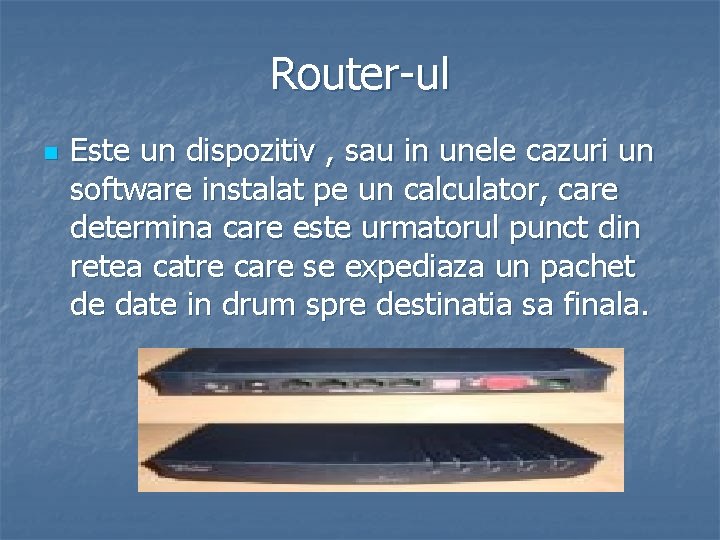

Router-ul n Este un dispozitiv , sau in unele cazuri un software instalat pe un calculator, care determina care este urmatorul punct din retea catre care se expediaza un pachet de date in drum spre destinatia sa finala.
