Responsi Deteksi Sinkron SSB dan Envelope AM M
Responsi Deteksi Sinkron SSB dan Envelope AM M. Reza Kahar Aziz, ST www. rezakahar. wordpress. com rezakahar@gmail. com www. linkedin. com/in/rezakahar

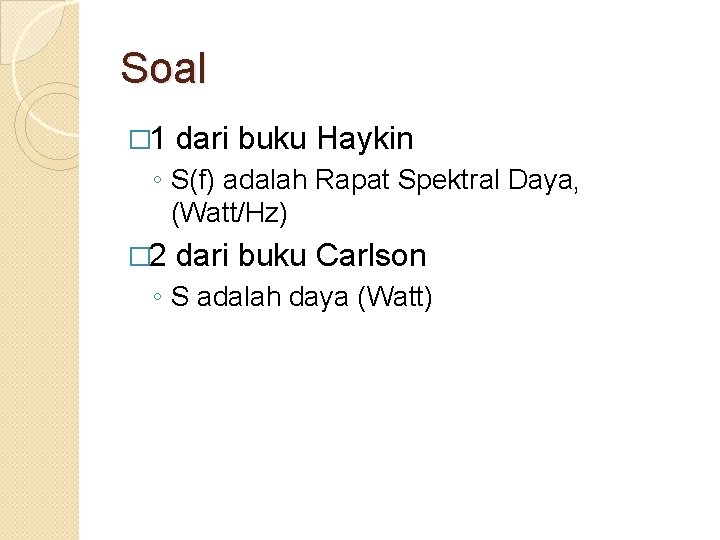

Soal � 1 dari buku Haykin ◦ S(f) adalah Rapat Spektral Daya, (Watt/Hz) � 2 dari buku Carlson ◦ S adalah daya (Watt)

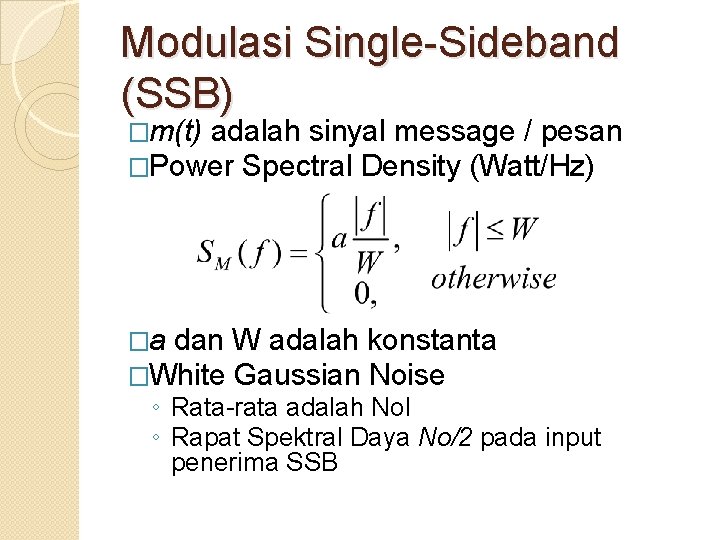

Modulasi Single-Sideband (SSB) �m(t) adalah sinyal message / pesan �Power Spectral Density (Watt/Hz) �a dan W adalah konstanta �White Gaussian Noise ◦ Rata-rata adalah Nol ◦ Rapat Spektral Daya No/2 pada input penerima SSB
Pertanyaan �Ekspresi Output Singnal-to-Noise Ratio pada penerima? �SNR 0
Gambar Rapat Spektral Daya Pada Sinyal Pesan
Daya Rata-Rata Sinyal Message

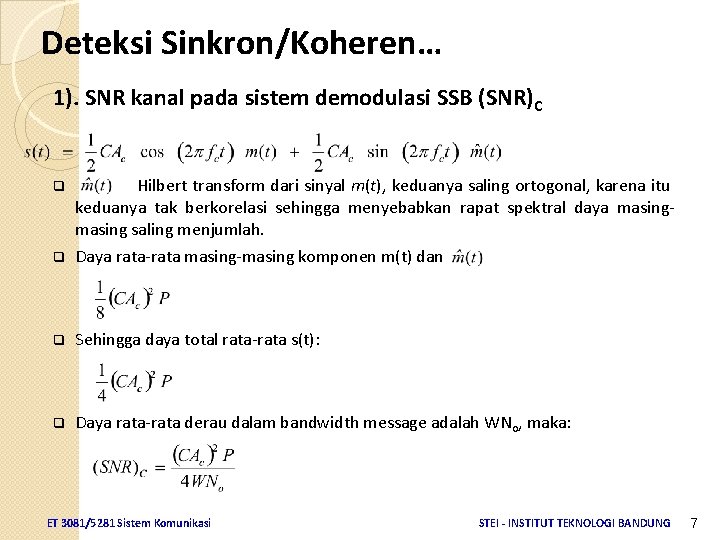

Deteksi Sinkron/Koheren… 1). SNR kanal pada sistem demodulasi SSB (SNR)C q Hilbert transform dari sinyal m(t), keduanya saling ortogonal, karena itu keduanya tak berkorelasi sehingga menyebabkan rapat spektral daya masing saling menjumlah. q Daya rata-rata masing-masing komponen m(t) dan q Sehingga daya total rata-rata s(t): q Daya rata-rata derau dalam bandwidth message adalah WNo, maka: ET 3081/5281 Sistem Komunikasi STEI - INSTITUT TEKNOLOGI BANDUNG 7
Deteksi Sinkron/Koheren… q Bandwidth transmisi SSB adalah W. q Derau n(t) pada SSB memiliki frekuensi tengah offset sebesar W/2 dari fc sehingga: q Keluaran detektor adalah jumlah s(t) dan n(t): q Berbeda dengan kasus DSB-SC, di sini komponen quadratur dari derau muncul pada keluaran detektor. ET 3081/5281 Sistem Komunikasi STEI - INSTITUT TEKNOLOGI BANDUNG 8

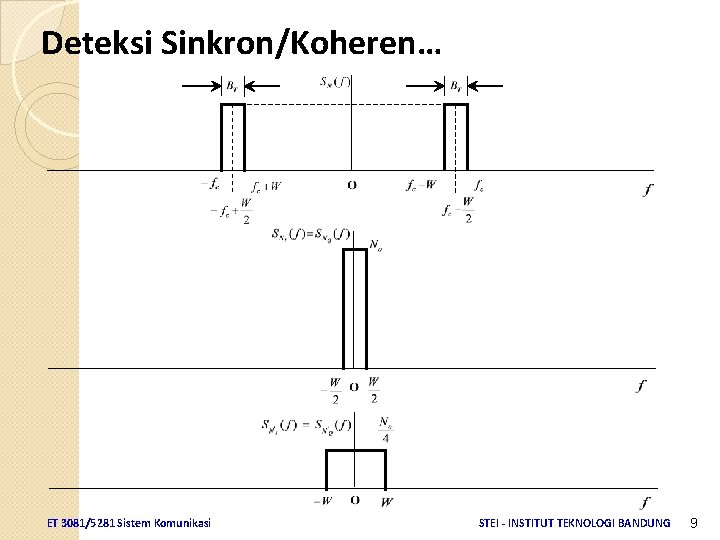

Deteksi Sinkron/Koheren… ET 3081/5281 Sistem Komunikasi STEI - INSTITUT TEKNOLOGI BANDUNG 9
Deteksi Sinkron/Koheren… 2). SNR output pada sistem demodulasi SSB (SNR)o q Komponen message pada keluaran detektor: q Jadi daya rata-ratanya: q Komponen derau pada keluaran detektor: o q Rapat spektral daya n. I(t) dan n. Q(t) seperti pd gambar (b) di atas Jadi daya derau keluaran: ET 3081/5281 Sistem Komunikasi STEI - INSTITUT TEKNOLOGI BANDUNG 10
SNR Pada Output �C : konstanta penyekala yang bergantung pada sistem untuk menyamakan satuan sinyal s(t) dan derau n(t). Dalam hal ini C diasumsikan nilainya 1
Contoh dari Buku Carlson �Sistem Komunikasi Analaog ◦ W = 10 k. Hz ◦ N 0 = 10 -15 W/Hz ◦ Transmission Loss, L = 100 d. B = 10100/10 = 1010 ◦ (S/N 0)D = 40 d. B = 1040/10 = 104 �D = Destination
SSB Deteksi Sinkron �SR = Received Signal Power, �ST = Transmitted Signal Power

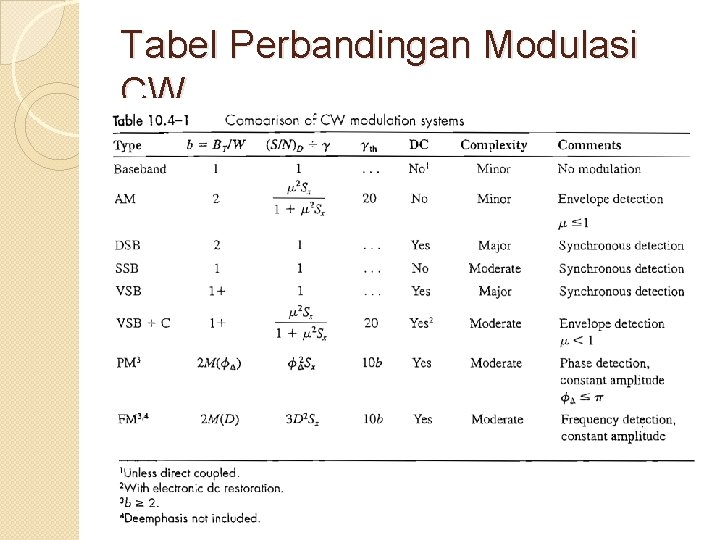

Tabel Perbandingan Modulasi CW
AM Envelope Detection
AM Envelope Detection
TERIMA KASIH
