RESOLUTION GRAPHIQUE DUN PROBLEME DE STATIQUE BRIDE de

RESOLUTION GRAPHIQUE D’UN PROBLEME DE STATIQUE BRIDE de SERRAGE

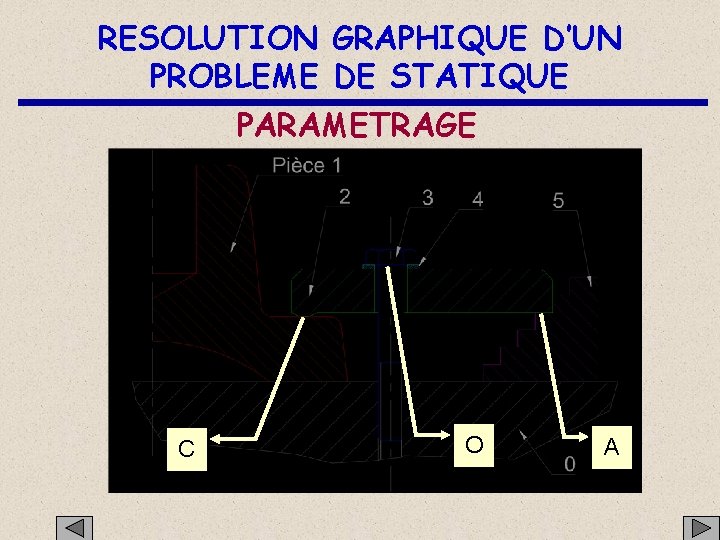

RESOLUTION GRAPHIQUE D’UN PROBLEME DE STATIQUE PARAMETRAGE C O A

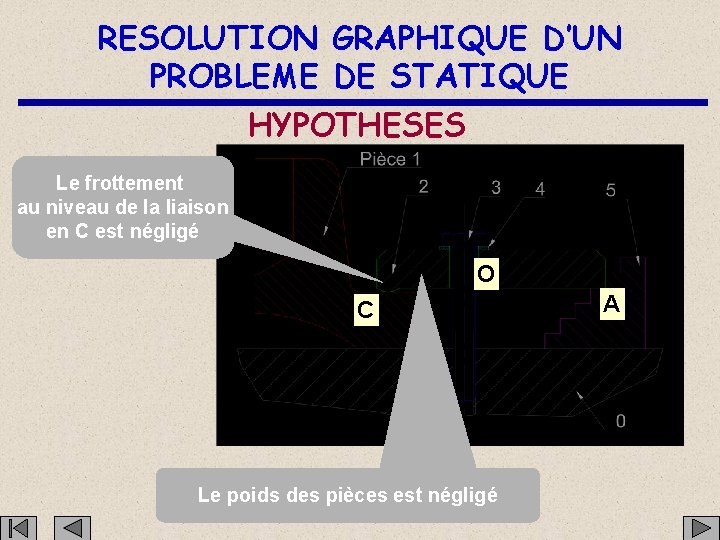

RESOLUTION GRAPHIQUE D’UN PROBLEME DE STATIQUE HYPOTHESES Le frottement au niveau de la liaison en C est négligé O C Le poids des pièces est négligé A

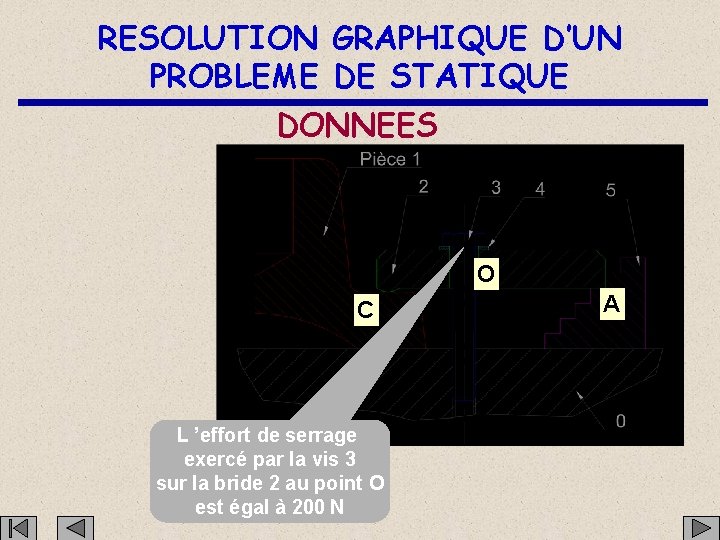

RESOLUTION GRAPHIQUE D’UN PROBLEME DE STATIQUE DONNEES O C L ’effort de serrage exercé par la vis 3 sur la bride 2 au point O est égal à 200 N A

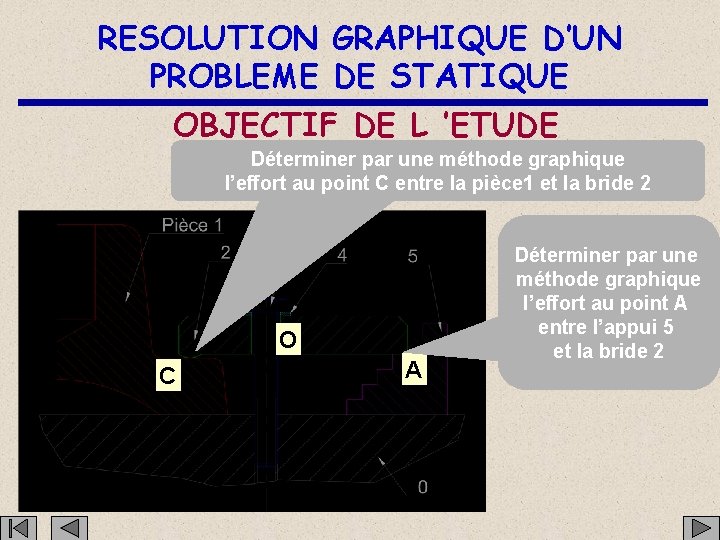

RESOLUTION GRAPHIQUE D’UN PROBLEME DE STATIQUE OBJECTIF DE L ’ETUDE Déterminer par une méthode graphique l’effort au point C entre la pièce 1 et la bride 2 O C A Déterminer par une méthode graphique l’effort au point A entre l’appui 5 et la bride 2

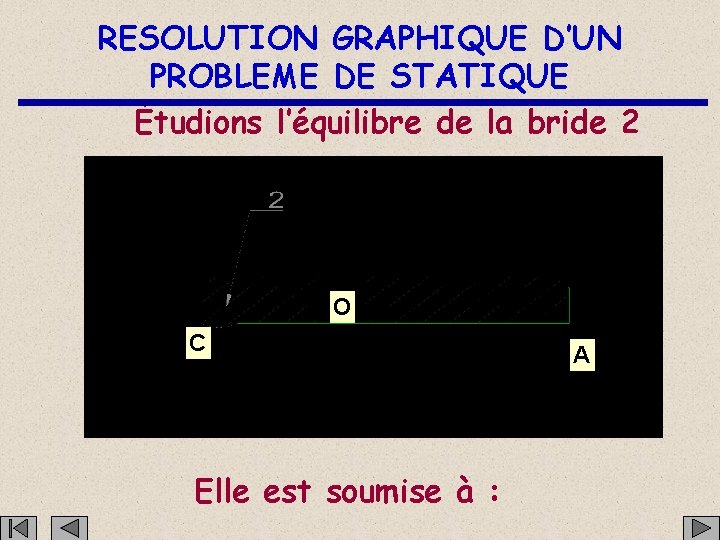

RESOLUTION GRAPHIQUE D’UN PROBLEME DE STATIQUE Étudions l’équilibre de la bride 2 O C Elle est soumise à : A

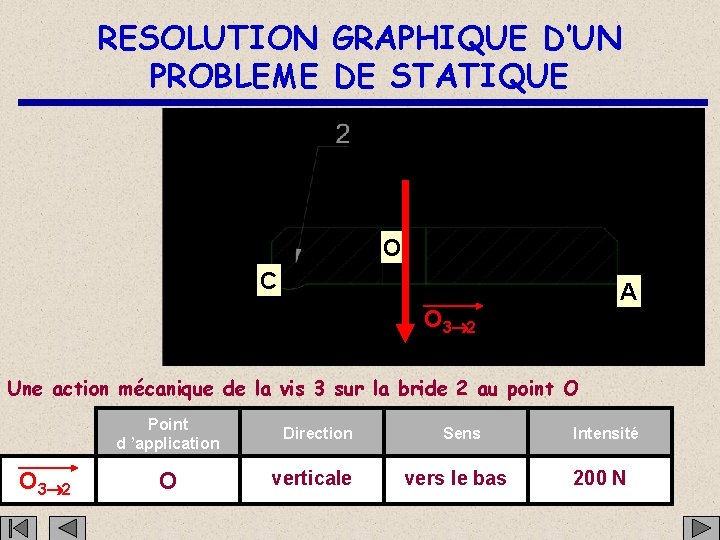

RESOLUTION GRAPHIQUE D’UN PROBLEME DE STATIQUE O C A O 3 2 Une action mécanique de la vis 3 sur la bride 2 au point O Point d ’application O 3 2 O Direction verticale Sens vers le bas Intensité 200 N

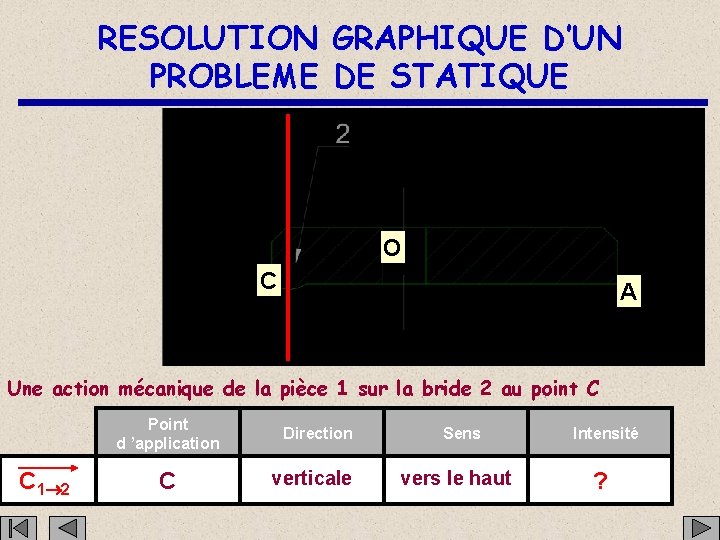

RESOLUTION GRAPHIQUE D’UN PROBLEME DE STATIQUE O C A Une action mécanique de la pièce 1 sur la bride 2 au point C Point d ’application C 1 2 C Direction verticale Sens vers le haut Intensité ?

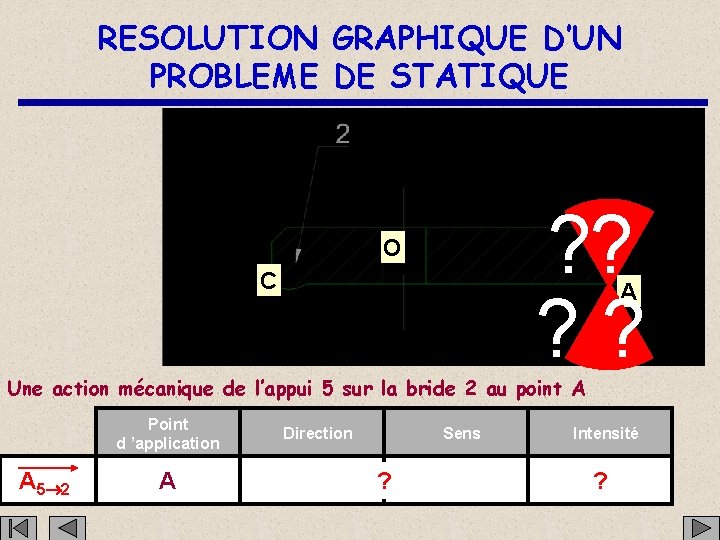

RESOLUTION GRAPHIQUE D’UN PROBLEME DE STATIQUE ? ? O C A Une action mécanique de l’appui 5 sur la bride 2 au point A Point d ’application A 5 2 A Direction Sens ? Intensité ?

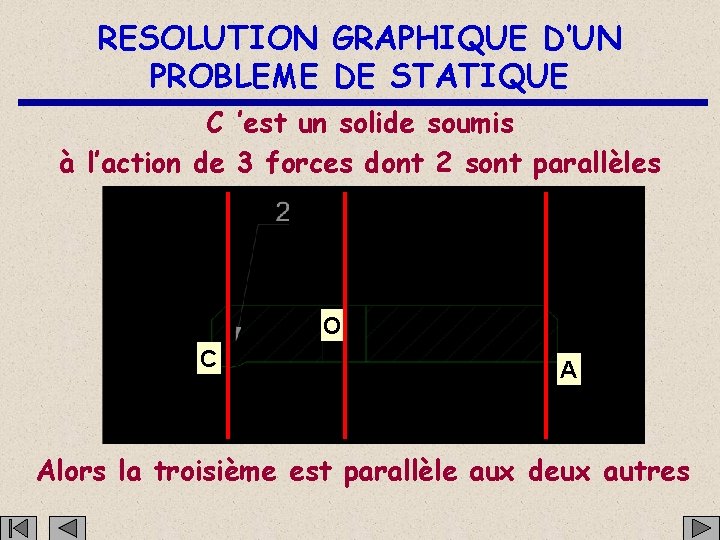

RESOLUTION GRAPHIQUE D’UN PROBLEME DE STATIQUE C ’est un solide soumis à l’action de 3 forces dont 2 sont parallèles O C A Alors la troisième est parallèle aux deux autres

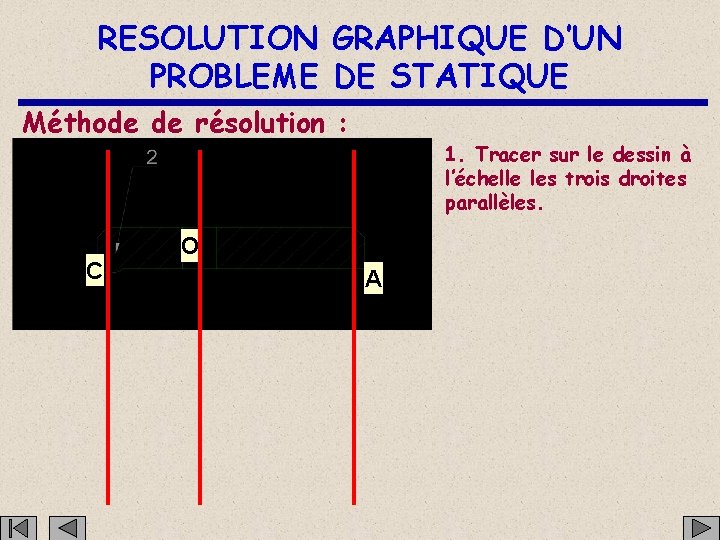

RESOLUTION GRAPHIQUE D’UN PROBLEME DE STATIQUE Méthode de résolution : C 1. Tracer sur le dessin à l’échelle les trois droites parallèles. O A

RESOLUTION GRAPHIQUE D’UN PROBLEME DE STATIQUE Méthode de résolution : C 2. Tracer en un point quelconque le vecteur force connu. O A O 3 2 Choisir une échelle.

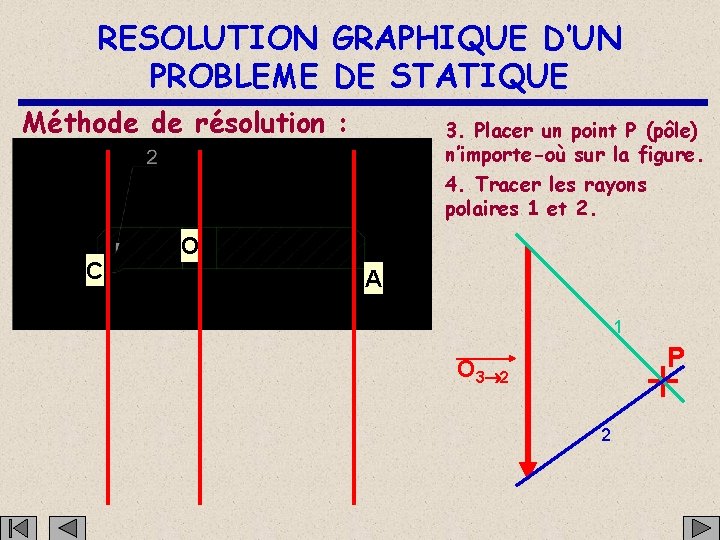

RESOLUTION GRAPHIQUE D’UN PROBLEME DE STATIQUE Méthode de résolution : 3. Placer un point P (pôle) n’importe-où sur la figure. 4. Tracer les rayons polaires 1 et 2. C O A 1 P O 3 2 2

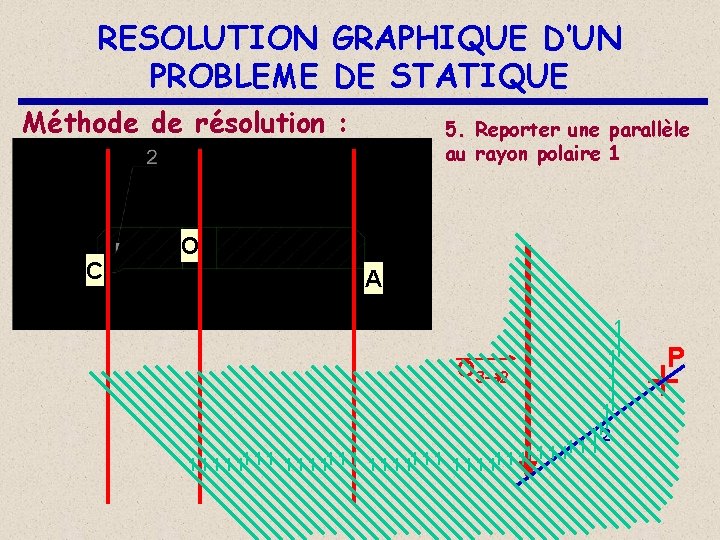

RESOLUTION GRAPHIQUE D’UN PROBLEME DE STATIQUE Méthode de résolution : C 5. Reporter une parallèle au rayon polaire 1 O A 1 1 11 1 O 3 2 1 1 112 1 11 1 1 1 1111 P

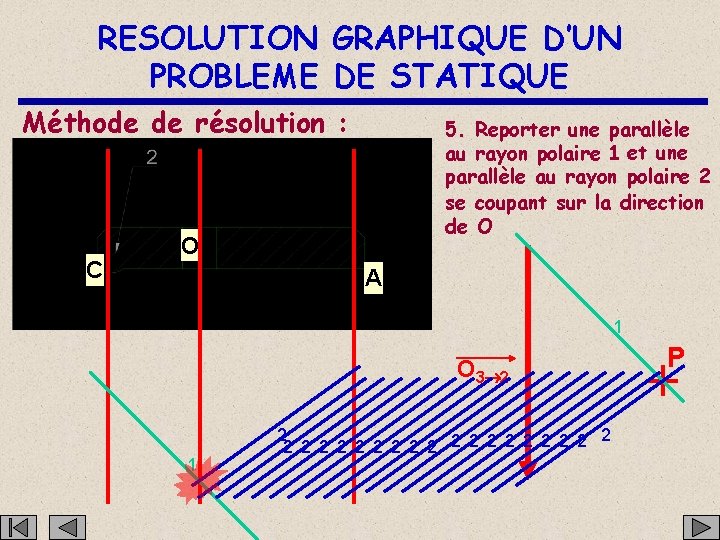

RESOLUTION GRAPHIQUE D’UN PROBLEME DE STATIQUE Méthode de résolution : C 5. Reporter une parallèle au rayon polaire 1 et une parallèle au rayon polaire 2 se coupant sur la direction de O O A 1 O 3 2 1 2 2 2 2 2 P

RESOLUTION GRAPHIQUE D’UN PROBLEME DE STATIQUE Méthode de résolution : C 6. Tracer la ligne de fermeture reliant : le point J au point K O A 1 Ligne de fermeture J 2 1 K P O 3 2 2

RESOLUTION GRAPHIQUE D’UN PROBLEME DE STATIQUE Méthode de résolution : C 7. Tracer la parallèle à la ligne de fermeture passant par le pôle P O A 1 P O 3 2 2 1 2

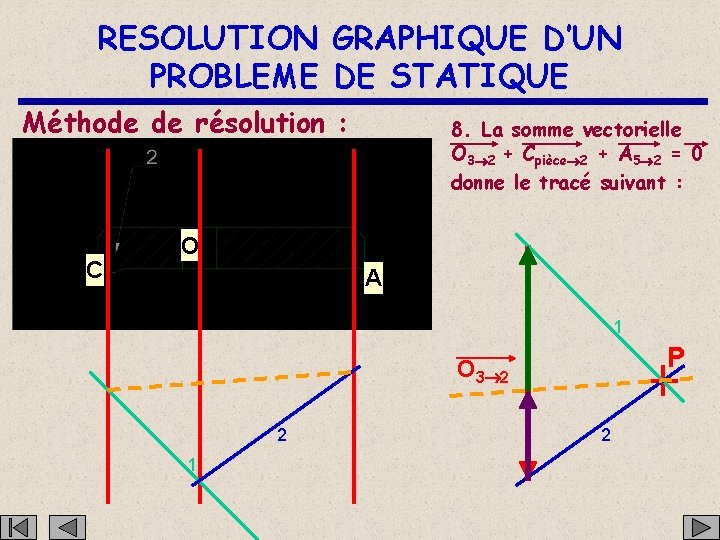

RESOLUTION GRAPHIQUE D’UN PROBLEME DE STATIQUE Méthode de résolution : C 8. La somme vectorielle O 3 2 + Cpièce 2 + A 5 2 = 0 donne le tracé suivant : O A 1 P O 3 2 2 1 2

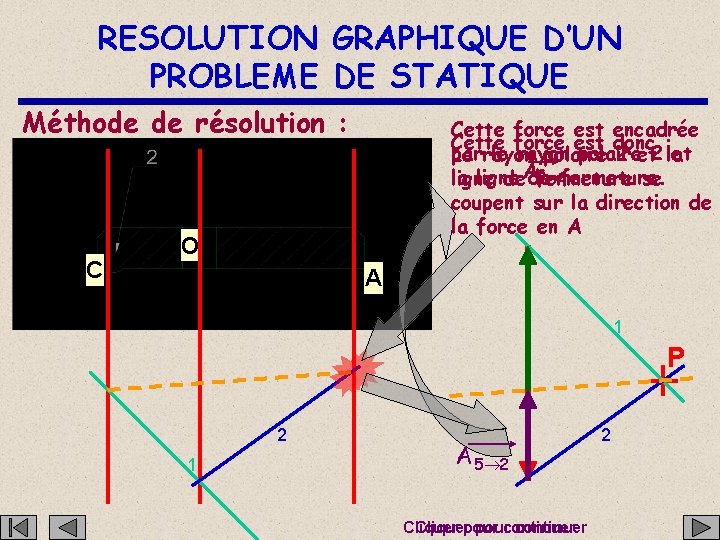

RESOLUTION GRAPHIQUE D’UN PROBLEME DE STATIQUE Méthode de résolution : C Cette force est encadrée Cette force est donc : parrayon le rayon polaire et Le polaire 2 et 2 la 5 2 la ligne fermeture. ligne de. Ade fermeture se coupent sur la direction de la force en A O A 1 P 2 1 A 5 2 Cliquer pour continuer 2

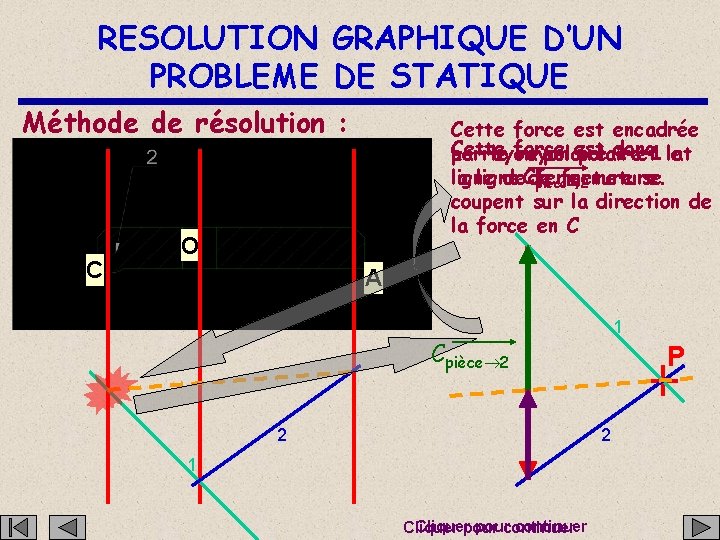

RESOLUTION GRAPHIQUE D’UN PROBLEME DE STATIQUE Méthode de résolution : C Cette force est encadrée Cette est donc parrayon le force rayon polaire et Le polaire 1 et 1 : la la ligne fermeture. ligne de. Cde fermeture se pièce 2 coupent sur la direction de la force en C O A 1 Cpièce 2 P 2 2 1 Cliquer pour continuer

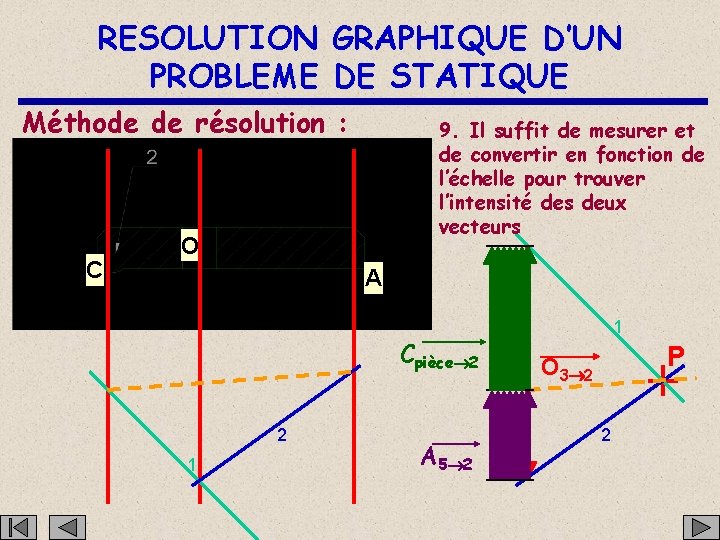

RESOLUTION GRAPHIQUE D’UN PROBLEME DE STATIQUE Méthode de résolution : C 9. Il suffit de mesurer et de convertir en fonction de l’échelle pour trouver l’intensité des deux vecteurs O A Cpièce 2 2 1 A 5 2 1 P O 3 2 2

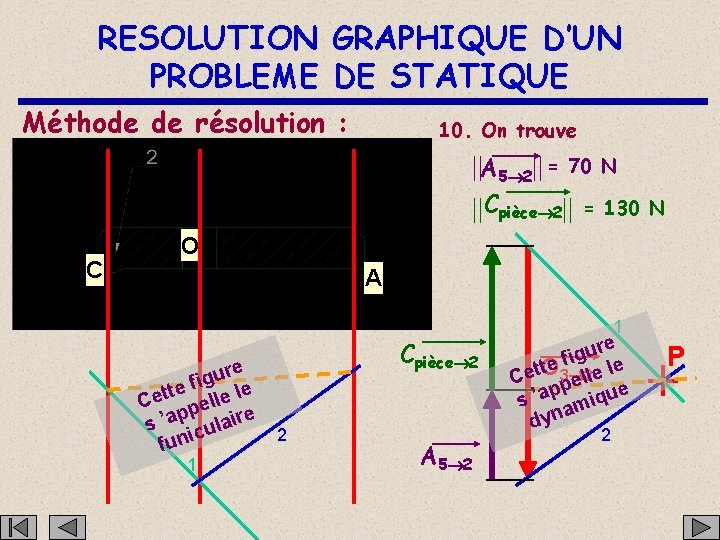

RESOLUTION GRAPHIQUE D’UN PROBLEME DE STATIQUE Méthode de résolution : 10. On trouve A 5 2 = 70 N Cpièce 2 = 130 N C O A e r u fig le e t Cet pelle p e s ’a iculair 2 fun 1 Cpièce 2 A 5 2 1 e r u fig le e t O e l l Cet 3 2 e pp e s ’a amiqu dyn 2 P

RESOLUTION GRAPHIQUE D’UN PROBLEME DE STATIQUE FIN DU DIAPORAMA Merci de votre attention
