RESERVATÓRIOS 1 Considerações Nas cidades da maioria dos países europeus não são utilizados reservatórios prediais de água, abolidos pela eficiência dos serviços de abastecimento ao público. Entretanto, no Brasil, nenhuma cidade conta no Brasil com uma rede pública de abastecimento que funcione 24 horas por dia com a vazão e pressão suficientes para chegar diretamente às torneiras das edificações verticais ou grandes consumidores.

RESERVATÓRIOS 1 Considerações (continuação) Jornal O LIBERAL, Belém do Pará, domingo dia 25 de fevereiro de 1990 – “Quatro pessoas de uma mesma família contraem leptospirose”.

RESERVATÓRIOS 2 Finalidades Regularizar a vazão: vazão n n receber vazão de consumo igual a vazão média diária do dia de maior consumo; n n atendimento das variações de consumo; Definir plano de pressões na rede de distribuição. Suprir vazões extras para combate a incêndio; Permitir a continuidade do abastecimento quando ocorre interrupção no fornecimento de água;

RESERVATÓRIOS 2. 1 Desvantagens n Custo elevado de implantação; n Ocupação de espaço; n Impacto ambiental n Possível deterioração da qualidade da água principalmente em grandes reservatórios.

RESERVATÓRIOS 3 Classificação dos reservatórios de distribuição Quanto a posição relativa ao terreno n Enterrado; n Semi-enterrado; n Elevado; n Reservatório de jusante; n Reservatório de montante; De modo geral a altura útil do reservatório varia de 3 a 6 m. O dimensionamento das tubulações de entrada e saída do reservatório também são importantes, bem como a sua proteção sanitária.

RESERVATÓRIOS 3 Classificação dos reservatórios de distribuição

RESERVATÓRIOS 3 Classificação dos reservatórios de distribuição De acordo com a localização no sistema: montante (antes da rede de distribuição); jusante ou de sobras (após a rede). n n Os reservatórios de montante caracterizam-se pelas seguintes particularidades: n n n por ele passa toda a água distribuída a jusante; têm entrada por sobre o nível máximo da água e saída no nível mínimo (Figura 2); são dimensionados para manterem a vazão e a altura manométrica do sistema de adução constantes.

RESERVATÓRIOS 3 Classificação dos reservatórios de distribuição Os reservatórios de jusante caracterizamse pelas seguintes particularidades: n n n armazenam água nos períodos em que a capacidade da rede for superior a demanda simultânea para complementar o abastecimento quando a situação for inversa; reduzem a altura física e os diâmetros iniciais de montante da rede; têm uma só tubulação servindo como entrada e saída das vazões.

RESERVATÓRIOS 3 Classificação dos reservatórios de distribuição

RESERVATÓRIOS 3 Classificação dos reservatórios de distribuição

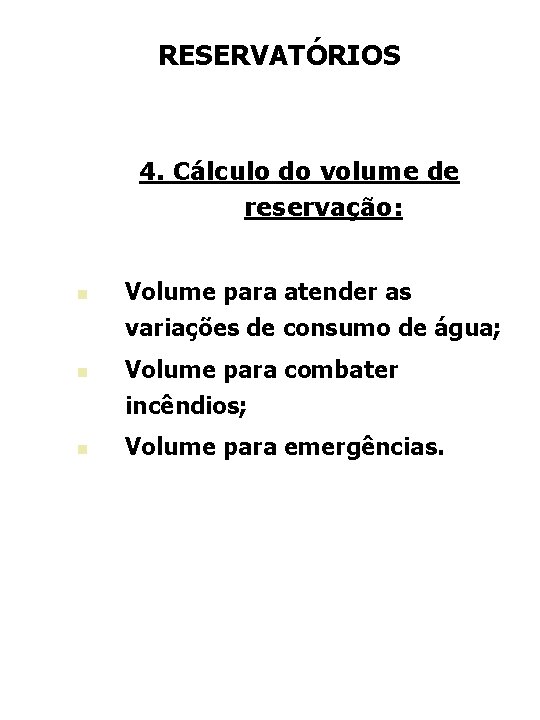

RESERVATÓRIOS 4. Cálculo do volume de reservação: n n Volume para atender as variações de consumo de água; Volume para combater incêndios; n Volume para emergências.

RESERVATÓRIOS 4. Cálculo do volume de reservação: 4. 1 Quando se dispõe da curva de consumo n Adução contínua Vazão m 3/dia Volume de reservação t 1 Adução contínua t 2 Horas do dia

RESERVATÓRIOS 4 Cálculo do volume de reservação 4. 2 Quando não se dispõe da curva de consumo Vazão m 3/dia Neste caso pode-se admitir a forma senoidal para a variação do consumo. 8 14 20 2 8 horas

RESERVATÓRIOS 4 Cálculo do volume de reservação 4. 2 Quando não se dispõe da curva consumo de A equação da senóide é representada por: Q = (k 2 – 1) V/24 sen /12 + V/24; (2) O volume parcial que corresponde à capacidade mínima do reservatório de distribuição representado por uma das área hachuriadas é obtido integrando a equação (2) é dado pela expressão: C =(( k 2 – 1)/ )). V C = capacidade mínima do reservatório K 2 = coeficiente da hora de maior consumo V = volume diário consumido

RESERVATÓRIOS 4 Cálculo do volume de reservação 4. 3 Volume a ser adotado recomendado por norma. A (NBR 12217/94) estabelece entre outros o seguinte critério : n Adução contínua: volume igual ou maior que 1/3 do volume do dia de maior consumo. ( Esse valor decorre do valor aproximado de 15 % deduzido da curva de consumo na forma de senóide acrescido de 15 % para eventuais emergências).

RESERVATÓRIOS 4. 4 Capacidade de reservatórios elevados Devido ao custo é comum adotarse para o reservatório elevado um volume entre 10 e 20% do valor total da capacidade de reservação necessária. A NBR 12217/94 recomenda o volume mínimo igual a 1/30 do volume distribuído no dia de consumo máximo. Os reservatórios elevados em geral tem sua capacidade limitada a 1000 m 3, por problemas econômicos e estéticos, sendo o mais comum o volume de 500 m 3.

RESERVATÓRIOS 5 Localização reservatórios. dos Os reservatórios de distribuição de água devem ser localizados de modo a abastecer as redes de distribuição com os seguintes limites de pressão: n pressão estática máxima: 500 k. Pa (50 mca); n pressão dinâmica mínima: 100 k. Pa (10 mca);

RESERVATÓRIOS 6 Detalhes construtivos 6. 1 Material do reservatório n n Concreto armado e protendido; Alvenaria de tijolos ou pedras (pequenos); n Chapas de aço; n Madeira; n Terra com paredes revestidas; n Poliéster armado com fibras de vidro.

RESERVATÓRIOS 6 Detalhes construtivos 6. 2 Dimensões econômicas Fixado o tipo, a forma e a capacidade do reservatório é possível estudar dimensões que o tornem de mínimo custo, particularmente para os reservatórios de concreto armado. Um reservatório enterrado para o qual foram fixados a capacidade e a altura terá o menor comprimento das paredes em planta, inclusive a parede divisória, se for de seção horizontal circular. Um reservatório retangular em planta terá o menor comprimento de paredes se as suas dimensões, estiverem na relação: x = 3 Y 4 2 x x y Figura 10. 4– Dimensões econômicas

RESERVATÓRIOS 6 Detalhes construtivos 6. 2 Dimensões econômicas Um reservatório elevado será mais econômico se sua seção horizontal for circular. As torres com forma cilíndrica têm dimensões econômicas quando a relação entre altura do reservatório propriamente dito e o seu diâmetro estiveram na relação 1: 2. O custo dos reservatórios pode depender de: - tipo de solo local. - forma do reservatório. - tipo de estrutura adotada, etc.

RESERVATÓRIOS 7 Proteção dos reservatórios enterrados n Águas de inundações (a cota de fundo deverá situar-se pelo menos 0, 50 m acima do nível de inundação –NB-593/77); n Declividade na superfície do solo; n Áreas de fácil drenagem do sub-solo; n Afastamento do esgoto em uma faixa de 30 metros(terreno impermeável) e 45 m para terrenos impermeáveis- NB-593/77);

RESERVATÓRIOS 4. 8 Proteção dos reservatórios enterrados (cont. ) n n Proteção da tubulação de descarga e extravasamento; Sob o fundo do reservatório deverá existir um sistema drenante que descarregue em caixa visitáveis (área máxima de 500 m 2 NB-593/77);

RESERVATÓRIOS 4. 9 Recomendações: n Divisão do reservatório (enterrado ou semi enterrado) em pelo menos dois compartimentos, cada um podendo funcionar independentemente do outros;

RESERVATÓRIOS Exercício a) Determinar a capacidade de um reservatório admitindo: n População: 25000 habitantes; n Per capita: 180 L/hab. dia; n K 1=1, 25 e k 2=1, 5 b) Detalhar o reservatório (planta e cortes – escala 1: 100 ou 1: 50), indicando: n Tubulações; n Detalhes construtivos recomendados

RESERVATÓRIOS ESTUDAR Capítulo 8
