RESEAU D ACCES LARGE BANDE ET SATELLITES APPROCHE
RESEAU D ’ACCES LARGE BANDE … ET SATELLITES • APPROCHE HISTORIQUE • SATELLITES BOUCLE LOCALE EXISTANTS • SATELLITES BOUCLE LOCALE LARGE BANDE • CONCEPT DE SATELLITE INTERNET TRIBAL Jean-Michel DUNIAU E. mail : jm. duniau@fcr. fr 1
A : CONTEXTE 1. Satellite : un passé glorieux 2. Satellite : un présent incertain 3. Boucle locale : une vision « terrienne » 4. Boucle locale : une vision « télécom » 5. Backbone : la fibre triomphe ---> satellite « de niche » 6. Diffusion, mass média : le satellite triomphe 7. Boucle locale terrestre (cuivre, coax) = monopole local ---> ? dégroupage ? 8. Boucle locale radio (hertzien, . . . , satellite) = concurrence naturelle 2
B : LES SATELLITES « BOUCLE LOCALE » EXISTANTS 1. TV directe grand public 2. VSAT d ’entreprise (niche…) 3. Téléphone mobile (niche…) 4. Localisation grand public : GPS 3
C : SATELLITES « BOUCLE LOCALE » LARGE BANDE 1. Solutions hybrides satellites-terrestres 2. Projets tout satellite 2. 1 - géostationnaires 2. 2 - constellations 2. 2. 1 - boucle locale 2. 2. 2 - globales 3. Marketing 4
D : CONCEPT DE « SATELLITE INTERNET TRIBAL » 1. Une vision à partir des usages 2. Internaute tribal 3. Caching 4. Satellite tribal 5. Marketing tribal 6. Proposition de conclusion 5
A : CONTEXTE 1. Satellite : un passé glorieux 2. Satellite : un présent incertain 3. Boucle locale : une vision « terrienne » 4. Boucle locale : une vision « télécom » 5. Backbone : la fibre triomphe ---> satellite « de niche » 6. Diffusion, mass média : le satellite triomphe 7. Boucle locale terrestre (cuivre, coax) = monopole local ---> ? dégroupage ? 8. Boucle locale radio (hertzien, . . . , satellite) = concurrence naturelle 6
approche historique 1. SATELLITE : UN PASSE GLORIEUX les agences : NASA …. . CNES …. . ESA …. . EUTELSAT les grandes organisations internationales et régionales : INTELSAT …. . INMARSAT les drapeaux nationaux : TELECOM 1 DFS/KOPERNICUS HISPASAT • point à point télécom • point - multipoint pour alimentation de réseaux câblés 7
approche historique 2. SATELLITE : UN PRESENT CONTRASTE HUGHES IRIDIUM SES ASTRA EUTELSAT diffusion TV directe ICO EAST service téléphonique mobile 8
approche historique 3. BOUCLE LOCALE : VISION TERRIENNE Backbone Le dernier kilomètre « 1/2 circuits » 9
approche historique 4. BOUCLE LOCALE : VISION TELECOM Point à point symétrique (commutation de circuit) Client/serveur dissymétrique (paquet IP) 10
approche historique 5. BACKBONE : LA FIBRE TRIOMPHE un satellite : 1 Ghz …. . Quelques Gbit/s une liaison fibre : …. . Terabits …. . pétabits (103…. 106) satellite => sécurisation ……et desserte de pays non câblés (niches) 11

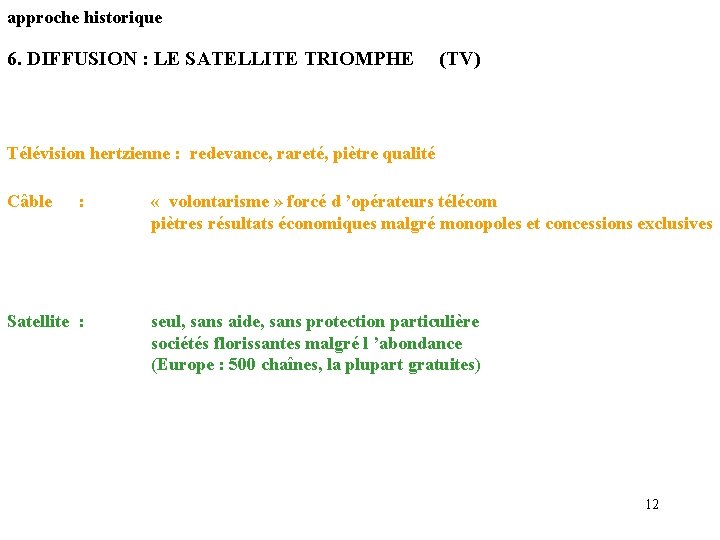

approche historique 6. DIFFUSION : LE SATELLITE TRIOMPHE (TV) Télévision hertzienne : redevance, rareté, piètre qualité Câble : Satellite : « volontarisme » forcé d ’opérateurs télécom piètres résultats économiques malgré monopoles et concessions exclusives seul, sans aide, sans protection particulière sociétés florissantes malgré l ’abondance (Europe : 500 chaînes, la plupart gratuites) 12

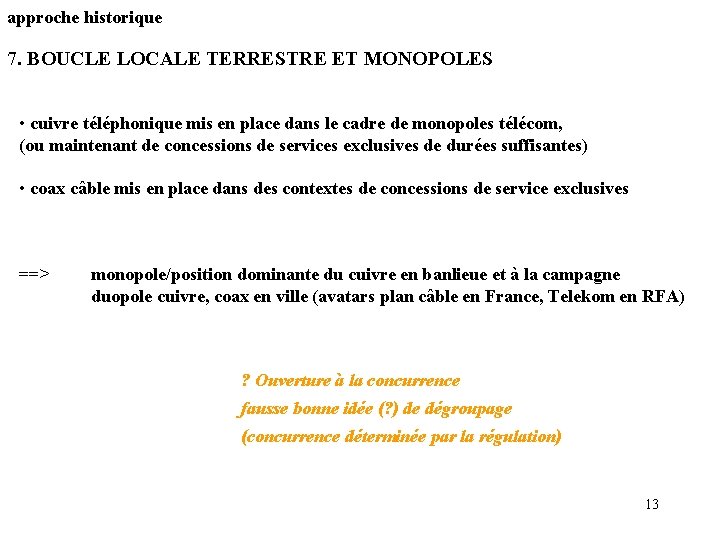

approche historique 7. BOUCLE LOCALE TERRESTRE ET MONOPOLES • cuivre téléphonique mis en place dans le cadre de monopoles télécom, (ou maintenant de concessions de services exclusives de durées suffisantes) • coax câble mis en place dans des contextes de concessions de service exclusives ==> monopole/position dominante du cuivre en banlieue et à la campagne duopole cuivre, coax en ville (avatars plan câble en France, Telekom en RFA) ? Ouverture à la concurrence fausse bonne idée (? ) de dégroupage (concurrence déterminée par la régulation) 13
approche historique 8. BOUCLE LOCALE RADIOELECTRIQUE ET CONCURRENCE Partage bandes : GSM Concurrence technique : LMDS, avions, ballons, satellites Concurrence entre satellites concurrence déterminée par le marché, par les utilisateurs. 14
B : LES SATELLITES « BOUCLE LOCALE » EXISTANTS 1. TV directe grand public 2. VSAT d ’entreprise (niche…) 3. Téléphone mobile (niche…) 4. Localisation grand public : GPS 15
Satellites de boucle locale existants 1. TV DIRECTE Boucle locale = service final rendu chez l ’utilisateur Grand public : antenne, hypermarché, 1000 f, self transportée et installée Normes : fréquences, tailles, standard (DVB/MPEG) choix satellite choix programmes 16
Satellites de boucle locale existants 2. VSAT Boucle locale = service final rendu dans l ’entreprise Niche des entreprises multisites (100 à 10 000 sites) distribution (supermarché, automobile) banque-assurance, enseignement information…. Systèmes propriétaires ……- sociétés de conseil, d ’ingéniérie, de services - 10 à 30 KF le site (décision 10 à 100 MF) Niche d ’activité (piggy back sur satellite TV) 17
Satellites de boucle locale existants 3. TELEPHONIE MOBILE Inmarsat, (100 000 terminaux) satellite géostationnaire et terminal PC portable (même volume, même prix) coût communication élevé 10 F/mn ==> faible usage Iridium, (10 000 sur 1 000 terminaux) constellation de satellites à défilement terminal gros portable GSM (10 000 F) coût communication élevé ==> complexité technique échec commercial Globalstar, ICO, marchés de niche…. . . 18
Satellites de boucle locale existants 4. GPS Localisation tous publics (militaires professionnels grand public) Terminal peu coûteux Archétype nouveau modèle économique meilleur effort, pas de contrat ni d ’engagement de service multitude de services à valeur ajoutée (taxis, ratp, automobile, …) 19
C : SATELLITES « BOUCLE LOCALE » LARGE BANDE 1. Solutions hybrides satellites-terrestres 2. Projets tout satellite 2. 1 - géostationnaires 2. 2 - constellations 2. 2. 1 - boucle locale 2. 2. 2 - globales 3. Marketing 20
Satellites boucle locale large bande 1. SOLUTIONS HYBRIDES SATELLITE + TERRESTRE Le satellite « dope » le terrestre par une diffusion large bande vers l ’utilisateur, antenne réception seule, type TV directe, normes DVB-MPEG, PC, IP…. développements grand public, peu chers « diversification » des opérateurs satellites TV 21
Satellites boucle locale large bande 2. PROJETS TOUT SATELLITE Antenne satellite en émission et réception permet de s ’affranchir du réseau terrestre local (dernier km) systèmes propriétaires, non standardisés vers marchés entreprise (grand public ? ) coût, disponibilité antenne utilisateur ? Deux écoles : satellite géostationnaire : techno mature, mais délai de latence constellation de satellites à défilement proches (délai, puissance) mais complexité système…. 22
Satellites boucle locale large bande 2. 1 SYSTEMES GEOSTATIONNAIRE Bande Ka ==> largeur de bande disponible importante ==> taille réduite de l ’antenne utilisateur ==> antennes satellites multifaisceaux traitement à bord ==> régénération des signaux, routage des paquets ==> multiplication débit total disponible x 12……. x 20 (faux ? ) problème des délais de latence Spaceway 23

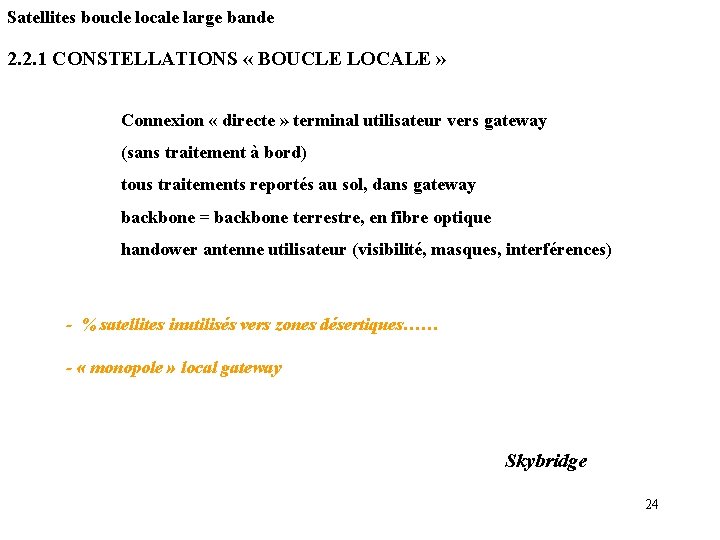

Satellites boucle locale large bande 2. 2. 1 CONSTELLATIONS « BOUCLE LOCALE » Connexion « directe » terminal utilisateur vers gateway (sans traitement à bord) tous traitements reportés au sol, dans gateway backbone = backbone terrestre, en fibre optique handower antenne utilisateur (visibilité, masques, interférences) - % satellites inutilisés vers zones désertiques…… - « monopole » local gateway Skybridge 24
Satellites boucle locale large bande 2. 2. 2 CONSTELLATION « GLOBALES » Traitements à bord, liaisons inter-satellites permettent de s ’affranchir du réseau terrestre (de la présence d ’une gateway « amie » à proximité). Teledesic 25
Satellites boucle locale large bande 3. MARKETING ! Satellite câble = partage capacité entre N utilisateurs ( réseau local d ’entreprise) ! Consortium satellite => opérateur satellite =>opérateurs terrestres locaux pour commercialisation (complémentarité …… niches……) ! Financement gateways hors système satellite ! Coûts objectifs terminaux pour cible grand public cible réelle entreprise coût, faisabilité terminaux spécifiques à date, non garantis 26
D : CONCEPT DE « SATELLITE INTERNET TRIBAL » 1. Une vision à partir des usages 2. Internaute tribal 3. Caching 4. Satellite tribal 5. Marketing tribal 6. Proposition de conclusion 27
Satellite et internet VISION A PARTIR DES USAGES communication privée internet satellite point à point téléphone, E Mail communication publique diffusion mass média, TV E business, E commerce, E… client/serveur web E tribus ? associations « thématiques » Usenet « multimédia » 28
Satellite et internet L ’INTERNAUTE TRIBAL appartient à une communauté mondiale (effet réseau) WEB - EMAIL + intérêts locaux, concrets, quotidiens (services localisés) intérêts thématiques (associations, communautés) 29
Satellite et internet LE « CACHING » www Il n ’y a pas d ’éditeur (chaîne thématique) ? 1 www ? 2 tribu ? 1 Contenu « thématique » du cache local - aidé (effet tribu) - instantané (le plus souvent) - peu cher (internet, diffusion, stockage). ? 1 ? 2 30
Satellite et internet LE SATELLITE TRIBAL « caching » thématique + diffusion satellite 100… 10 000 Internet Web, Email, …. . . accès terrestre à l ’internet + services de proximité . . . services. . . 31
Satellite et internet MARKETING • ex : cardiologues francophones…. élèves 3° hist/géo…. Amateurs techno, MP 3…. • communautés de 100…. . 10 000 personnes • communautés diffuses (villes, banlieue, campagne) • communautés mouvantes (abonnement, désabonnement…. en ligne) • communautés internet inter-créatives (auto-production, auto-régulation) attention : mise au point techniques nécessaires (OR, INRIA …. ) 32
Satellite et internet PROPOSITION DE CONCLUSION • vision terrienne…. . Satellite de boucle locale commercialisé par l ’opérateur télécom terrestre (en complément) ---------------- • vision à partir de nouveaux usages, nécessitant de nouvelles infrastructures « USENET MULTIMEDIA » une nouvelle opportunité pour le satellite, vers le grand public • piggy back et complément économique au satellite TV numérique • associé et complément technique aux boucles locales internet terriennes nota : plus les « niches » entreprises …… new VSAT 33
