RESCUER EMERGENCY CPAP SYSTEM 0 RESCUER EMERGENCY CPAP

RESCUER EMERGENCY CPAP SYSTEM 0

RESCUER EMERGENCY CPAP SYSTEM Nasıl çalışır ? Vidalar ve somunlar 0

Rescuer Emergency CPAP System Maske Ayarlanabilir PEEP Valf (5 -20 cm. H 2 O) MDI (Puf ) portu Kafa Bonesi Boğulma valfi ( Düşük akımlarda çalışır ) Eksalasyon HEPA Filtre Venturi İnspirasyon. HEPA Filtre portu YENİ ! Nebulizer 2 m kırılmaz tasarım hat 0

RESCUER EMERGENCY CPAP SYSTEM basınç Eksalasyon aşaması (Pozitif basınç havayı dışarı iter) 5 cm. H 2 O +3 -4 cm. H 2 O zaman -3 -4 cm. H 2 O İnhalasyon Aşaması (Negatif basınç havayı içeri çeker) 0 0

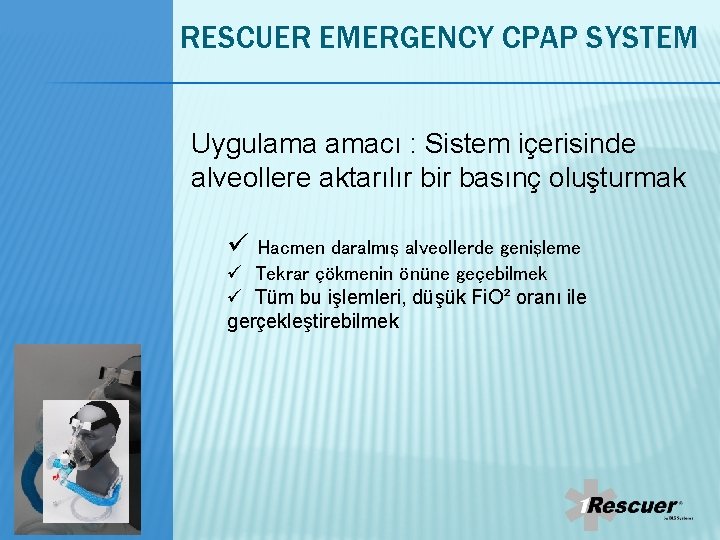

RESCUER EMERGENCY CPAP SYSTEM Uygulama amacı : Sistem içerisinde alveollere aktarılır bir basınç oluşturmak ü Hacmen daralmış alveollerde genişleme ü Tekrar çökmenin önüne geçebilmek ü Tüm bu işlemleri, düşük Fi. O² oranı ile gerçekleştirebilmek 0

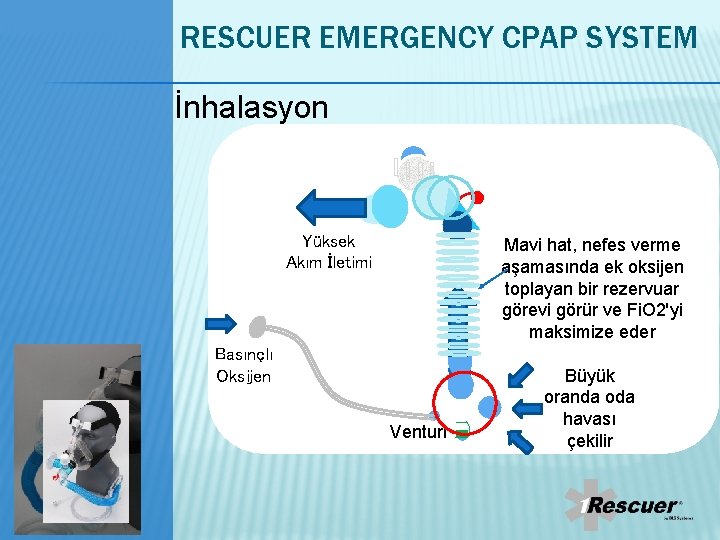

RESCUER EMERGENCY CPAP SYSTEM İnhalasyon Yüksek Akım İletimi Mavi hat, nefes verme aşamasında ek oksijen toplayan bir rezervuar görevi görür ve Fi. O 2'yi maksimize eder Basınçlı Oksijen Venturi Büyük oranda oda havası çekilir 0

RESCUER EMERGENCY CPAP SYSTEM Eksalasyon Çıkış basınç kontrol vanası , port ve filtre aracılığıyla güvenli salınım 0

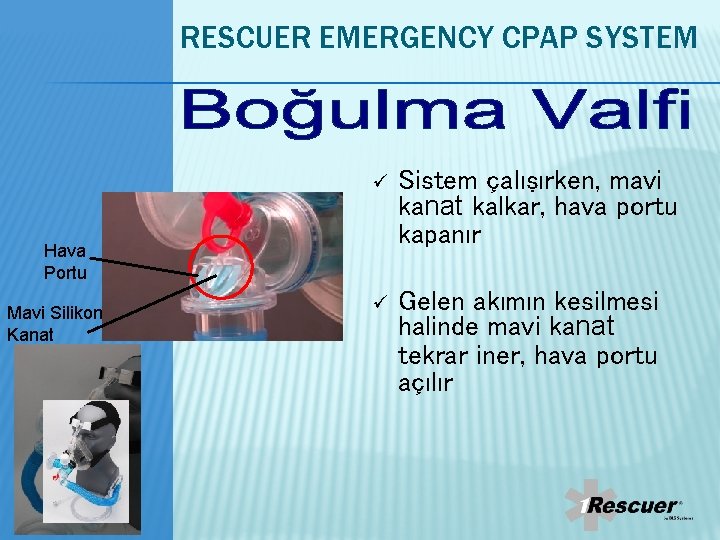

RESCUER EMERGENCY CPAP SYSTEM ü Sistem çalışırken, mavi kanat kalkar, hava portu kapanır ü Gelen akımın kesilmesi halinde mavi kanat tekrar iner, hava portu açılır Hava Portu Mavi Silikon Kanat 0

RESCUER EMERGENCY CPAP SYSTEM Basit Uygulama 1 2 3 1. Sistemin doğru takıldığını kontrol edin (flowmetre) ve oksijenin yeterli miktarda geldiğinden emin olun 2. Akımı (flow) 5 Lpm ayarlayın; 3. Kafa bonesini yerleştirin ve maskenin hastanın yüzüne tam oturmasını sağlayın 4. PEEP valfi ayarlayın ( başlangıç 5 cm. H 2 O ) 6. Önemli : Flowmetreden gelen akım 5 LPM olmaması halinde mavi kanat çalışmayacaktır 0

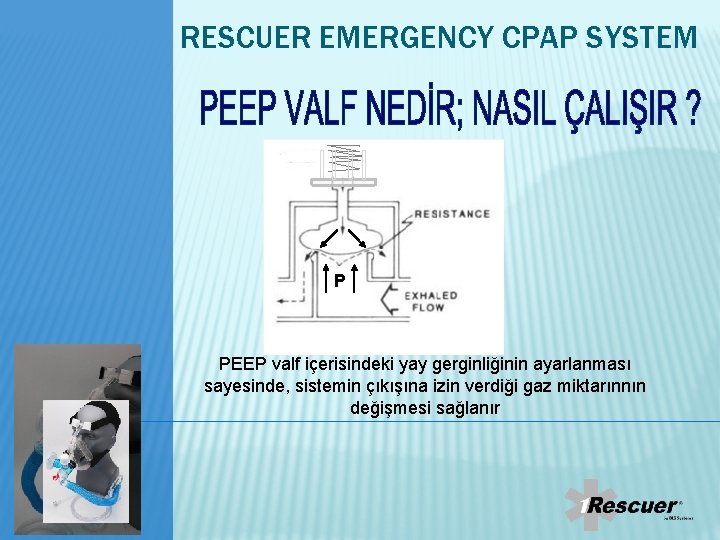

RESCUER EMERGENCY CPAP SYSTEM P PEEP valf içerisindeki yay gerginliğinin ayarlanması sayesinde, sistemin çıkışına izin verdiği gaz miktarınnın değişmesi sağlanır 0

RESCUER EMERGENCY CPAP SYSTEM 0

RESCUER EMERGENCY CPAP SYSTEM Oksijen Tüketimi 5 litre = 5 cm. H 2 O 7 litre = 7. 5 cm. H 2 O 8 litre = 10 cm. H 2 O 0

RESCUER EMERGENCY CPAP SYSTEM NEBULIZER üStandart 22 mm T Parçası ve nebul haznesi 0

YE İ N RESCUER EMERGENCY CPAP SYSTEM NEBULIZER 0 YENİ ! Nebulizör kullanımı için ikinci bir oksijen kaynağı veya Nebulizatör gerekmeksizin, sistemi doğrudan bağlamak için Nebulizatör portu. Uygulama: Kullandığınız akımı ( flow ) / LPM artırın. 0

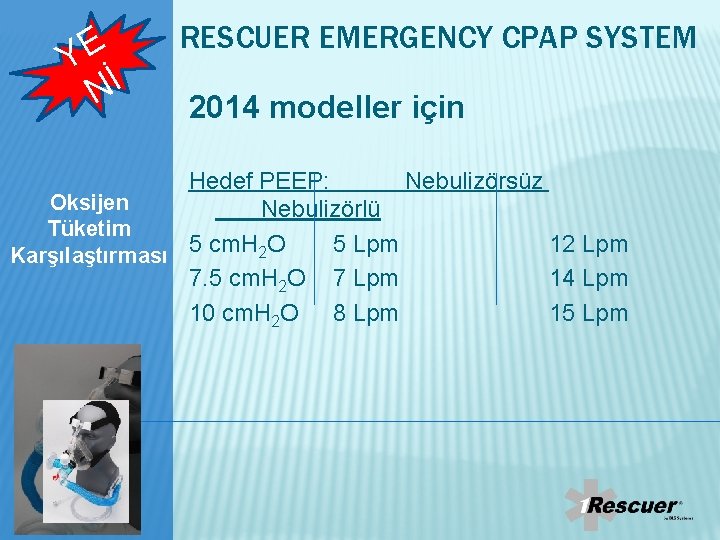

YE İ N RESCUER EMERGENCY CPAP SYSTEM 2014 modeller için Hedef PEEP: Nebulizörsüz Oksijen Nebulizörlü Tüketim 5 Lpm 12 Lpm Karşılaştırması 5 cm. H 2 O 7 Lpm 14 Lpm 10 cm. H 2 O 8 Lpm 15 Lpm 0

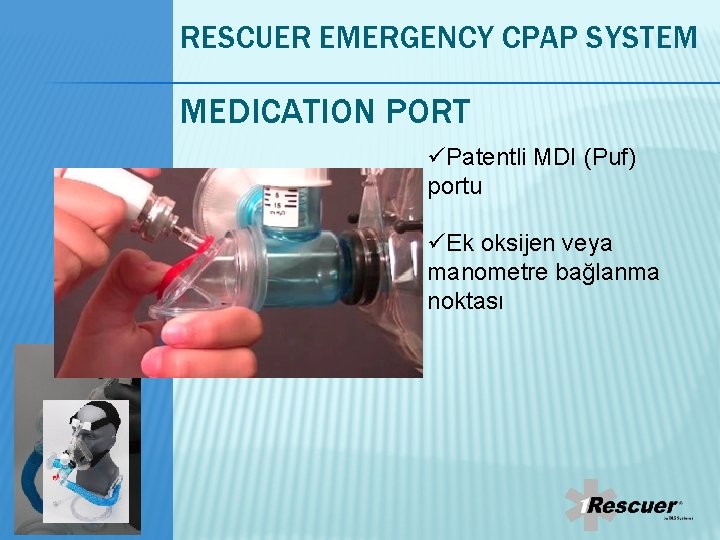

RESCUER EMERGENCY CPAP SYSTEM MEDICATION PORT üPatentli MDI (Puf) portu üEk oksijen veya manometre bağlanma noktası 0

RESCUER EMERGENCY CPAP SYSTEM İnspirasyon ve Ekspirasyon esnasında hasta ve çevre güvenliği için yüksek koruma özellikli 3 M HEPA Filtreler 0

RESCUER EMERGENCY CPAP SYSTEM 8700/8750 0

Teşekkürler 0
