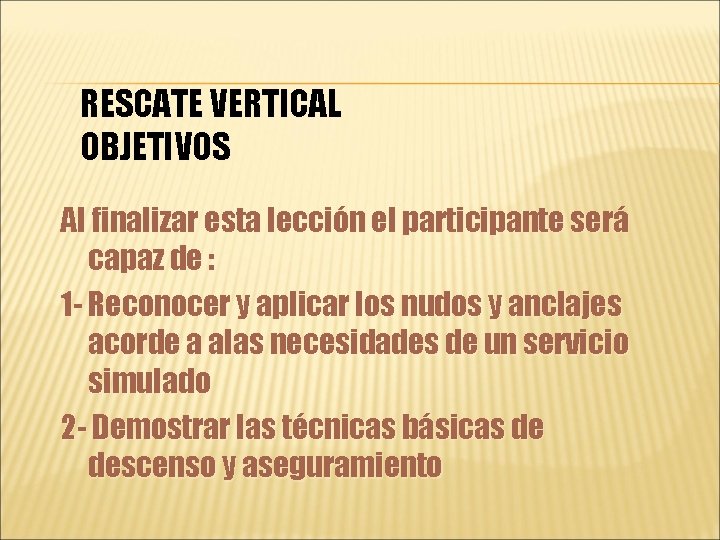

RESCATE VERTICAL OBJETIVOS Al finalizar esta lección el participante será capaz de : 1 - Reconocer y aplicar los nudos y anclajes acorde a alas necesidades de un servicio simulado 2 - Demostrar las técnicas básicas de descenso y aseguramiento

RESCATE VERTICAL � 3 - Demostrar un sistema utilizando ventajas mecánicas para ascenso de victimas o Rescatistas

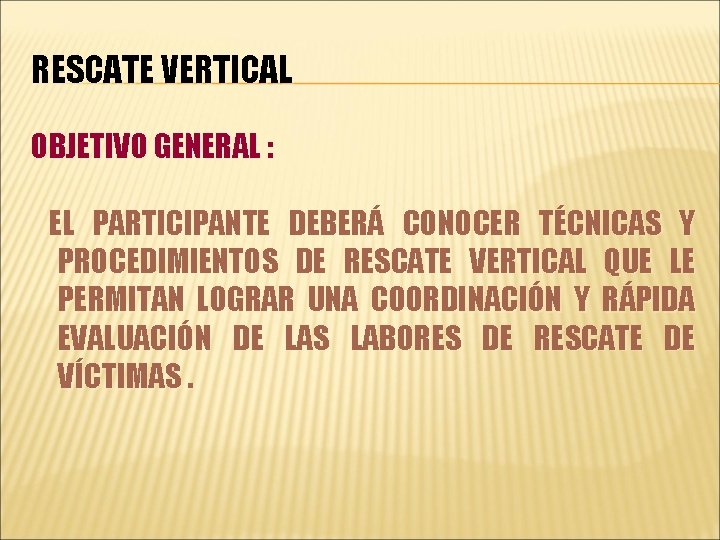

RESCATE VERTICAL OBJETIVO GENERAL : EL PARTICIPANTE DEBERÁ CONOCER TÉCNICAS Y PROCEDIMIENTOS DE RESCATE VERTICAL QUE LE PERMITAN LOGRAR UNA COORDINACIÓN Y RÁPIDA EVALUACIÓN DE LAS LABORES DE RESCATE DE VÍCTIMAS.

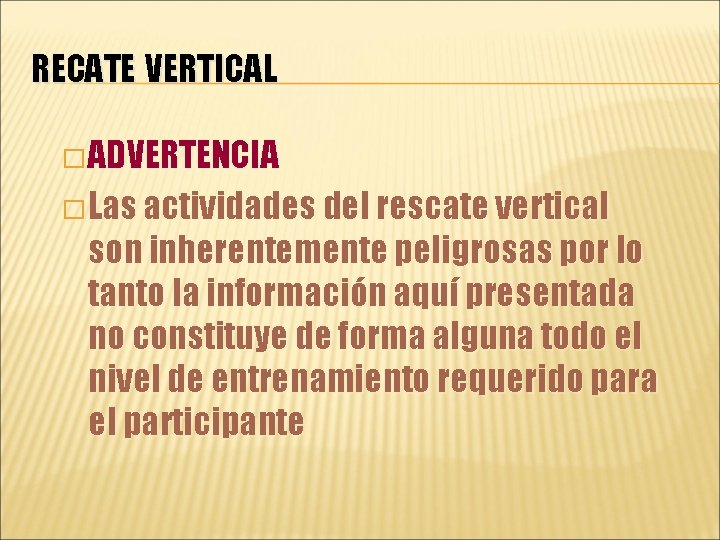

RECATE VERTICAL � ADVERTENCIA � Las actividades del rescate vertical son inherentemente peligrosas por lo tanto la información aquí presentada no constituye de forma alguna todo el nivel de entrenamiento requerido para el participante

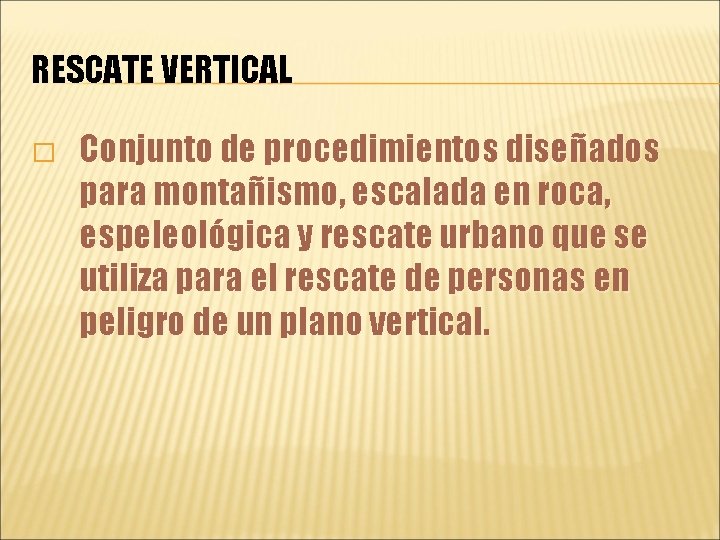

RESCATE VERTICAL � Conjunto de procedimientos diseñados para montañismo, escalada en roca, espeleológica y rescate urbano que se utiliza para el rescate de personas en peligro de un plano vertical.

RESCATE VERTICAL CONTENIDO: ü ü ü ü ü Conocimiento de cuerdas Conocimiento de cordeletas, coordines y cintas tubulares Nudos Factor de caída Ángulos de ruptura Equipo común p/ rescate Equipo personal Anclajes Sistemas de ascenso

ESPECIALIDAD DE RESCATE VERTICAL

RESCATE VERTICAL CUERDAS DEFINICIÓN: ES LA UNION DE FIBRAS CONTINUAS O DISCONTINUAS QUE TRENSADAS O TORCIDAS ENTRE SI QUE FORMAN UN SOLO CUERPO LARGO Y FLEXIBLE.

RESCATE VERTICAL COMPONENTES DE LA CUERDA: LAS PARTES QUE LA CONFORMAN SON: EL DÍAMETRO QUE SE LE LLAMA MENA. LA LONGITUD CUERPO. EL CENTRO ES EL ALMA. LOS EXTREMOS CABOS.

RESCATE VERTICAL CUERDAS CLASIFICACIÓN DE LAS CUERDAS 1. Vegetales 1. Naturales 2. Sintéticas 2. Animales 1. 2. 3. 4. Polipropileno Poliéster Keblar Nylon (perlon) 1. 2. 3. 4. 5. Henequén Cáñamo Algodón Lino Abacá 1. Crin de caballo * 2. Piel o cuero * 3. Seda * (obsoleta)

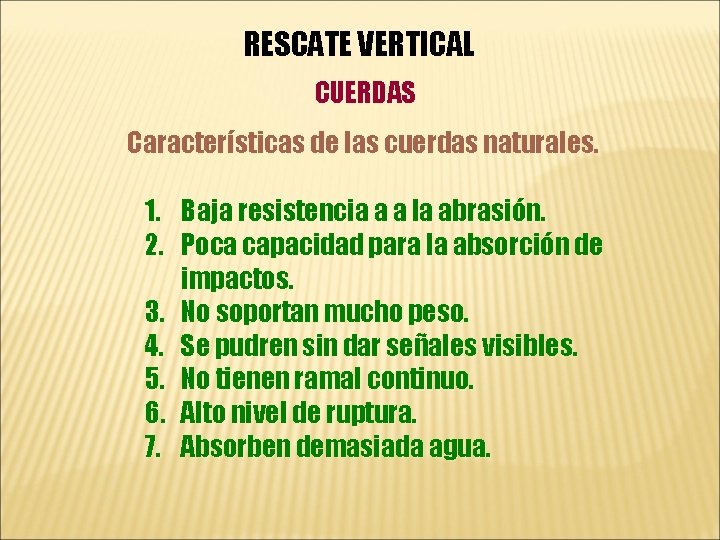

RESCATE VERTICAL CUERDAS Características de las cuerdas naturales. 1. Baja resistencia a a la abrasión. 2. Poca capacidad para la absorción de impactos. 3. No soportan mucho peso. 4. Se pudren sin dar señales visibles. 5. No tienen ramal continuo. 6. Alto nivel de ruptura. 7. Absorben demasiada agua.

RESCATE VERTICAL CUERDAS Características de las cuerdas sintéticas. 1. No se pudren (resisten la putrefacción, moho, hongos, humedad). 2. No se envejecen en el almacenamiento. 3. Son livianas. 4. Cada hilo corre a lo largo total de la cuerda. 5. Larga duración. 6. Pruebas de calidad.

RESCATE VERTICAL CUERDAS Características del NYLON 1. 2. 3. 4. 5. 6. 17% mas ligera. Capacidad de amortiguamiento. Buena elasticidad. Mejor resistencia a al abrasión. Resistente a los químicos. Mojada pierde de un 10% a 30% de resistencia. 7. Punto de ruptura a los 176°C, fusión 210°C.

RESCATE VERTICAL CUERDAS Tipos de cuerdas de Dinámi NYLON cas 1. Elongación de 7% en uso normal. 2. Elongación de 50% en uso severo de carga. 3. Uso en alta montaña, escalada, o como cuerda de seguridad.

RESCATE VERTICAL CUERDAS � Estáticas 1. Max ware 2. (dura) 1. Ez-Bend 2. (suave) 1. Elongación de 2% en uso normal. 2. Elongación de 17% en uso severo de carga. 3. Uso en espeleología y rescate.

RESCATE VERTICAL CUERDAS CAPACIDAD DE FUERZA DIAMETRO FUERZA 3/8 (9. 5 mm) 7/16 (11. 1 mm) 1/2 (12. 7 mm ) 5000 lbs. 6500 lbs. 9500 lbs. 2268 kg 2948 kg 4309 kg

RESCATE VERTICAL CUERDAS CONSIDERACIONES Y CUIDADOS 1. No exponer las cuerdas a altas temperaturas. 2. Debe evitarse en contacto con substancias químicas. 3. No exponerlas sin necesidad al sol ( rayos ultravioleta ) 4. No friccionarlas en ángulos agudos.

RESCATE VERTICAL CUERDAS CONSIDERACIONES Y CUIDADOS 5. Tratar de no pisarlas en lo que se pueda. 6. Después de mojarlas secarlas desplegadas en un lugar sombreado y ventilado. 7. Revisarlas detenidamente después de cada uso. 8. Portarlas en sus bolsas correspondientes bien etiquetadas.

RESCATE VERTICAL � Filástica: Es la fibra fundamental con la que esta hecho el cuerpo � Ramal: Es la constitución interna de la cuerda a base de gran cantidad de filamentos � Alma: conjunto de ramales que entrelazados formas un solo cuerpo

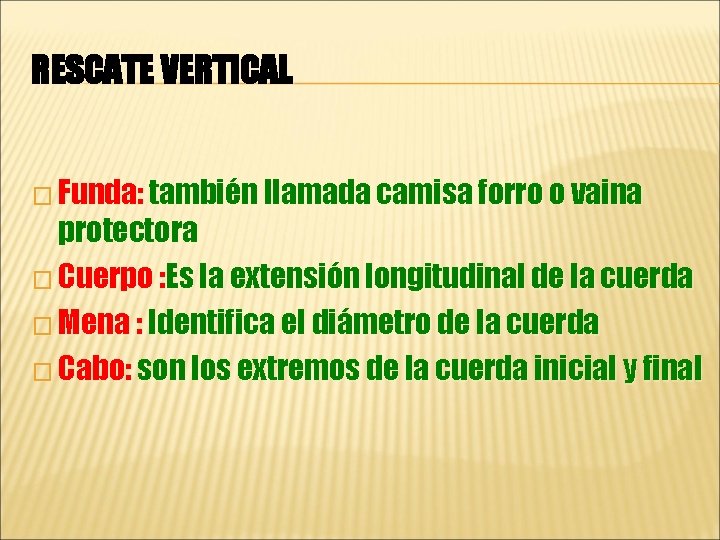

RESCATE VERTICAL � Funda: también llamada camisa forro o vaina protectora � Cuerpo : Es la extensión longitudinal de la cuerda � Mena : Identifica el diámetro de la cuerda � Cabo: son los extremos de la cuerda inicial y final

RESCATE VERTICAL CUERDAS Anatomía de la cuerda

RESCATE VERTICAL Cordeletas Las cordeletas son tramos de cuerda dinámicas de 9, 11, y 13 mm. de diámetro por 5 0 6 mts. De largo que se utilizan como arnés de cintura o de pecho estribos para los ascensores, arnés para las canastillas de rescate, anclajes, extensiones de seguridad para descensos y ascensos.

RESCATE VERTICAL Cordinos Los cordinos son tramos de cuerda dinámica de 5, 6, 8 y 9 mm. De diámetro en longitudes variables (mínimo de un metro), que se utilizan como equipos auxiliares en los sistemas de ascenso, para la elaboración de nudos prusik

RESCATE VERTICAL Cintas Las propiedades de cintas manufacturadas en nylon: a) Plana 4000 lbs b) Tubular ( es hueca, flexible y mas resistente 6000 lbs) Los anchos disponibles en ambos tipos de cintas son : 13, 14, 25. Y 50 mm, auque la cinta mas utilizada para rescate es la de 25 mm. Las cintas planas y tubulares se emplean para manufacturar arneses, estribos, anclajes y como cintas auxiliares para ascender y descender.

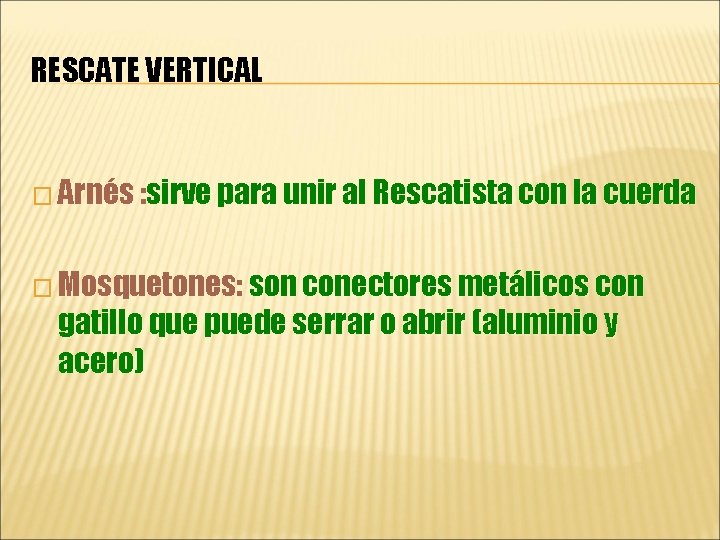

RESCATE VERTICAL � Arnés : sirve para unir al Rescatista con la cuerda � Mosquetones: son conectores metálicos con gatillo que puede serrar o abrir (aluminio y acero)

RESCATE VERTICAL � Descensor tipo ocho: Se utiliza para sistema de seguridad y rescate. � Poleas: Son utilizadas para izar grandes pesos.

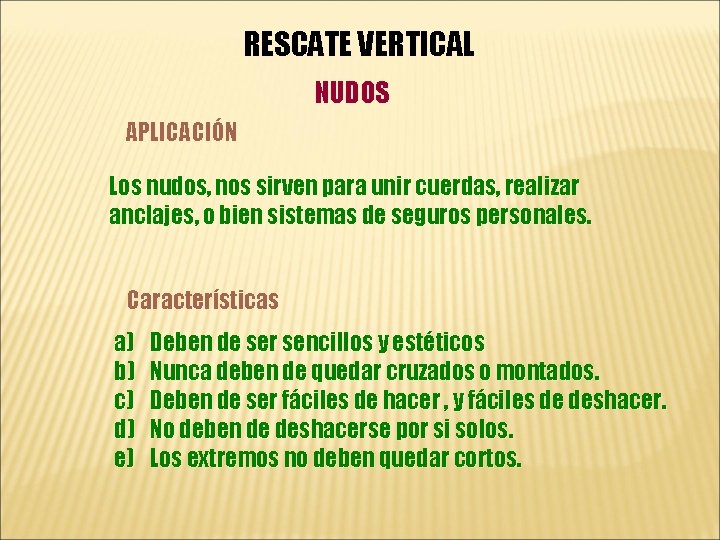

RESCATE VERTICAL NUDOS APLICACIÓN Los nudos, nos sirven para unir cuerdas, realizar anclajes, o bien sistemas de seguros personales. Características a) b) c) d) e) Deben de ser sencillos y estéticos Nunca deben de quedar cruzados o montados. Deben de ser fáciles de hacer , y fáciles de deshacer. No deben de deshacerse por si solos. Los extremos no deben quedar cortos.

RESCATE VERTICAL: � Nudo de Tope: Nudo Simple y Ocho Simple � Nudos para Unir: Ocho encontrado y Pescador Doble. � Nudos Personales: As de guía y Ocho Doble.

RESCATE VERTICAL � Nudos para Anclaje: Ballestrinque y Ocho Tejido. � Nudos Especiales: Nudo de Agua, Prusink y Dinámico.

RESCATE VERTICAL NUDOS Simple o de seguridad Cuadrado

RESCATE VERTICAL NUDOS Pescador doble Ocho

RESCATE VERTICAL NUDOS Ocho tejido

RESCATE VERTICAL NUDOS Ocho encontrado

RESCATE VERTICAL NUDOS Ocho con gasa

RESCATE VERTICAL NUDOS Ocho doble gasa

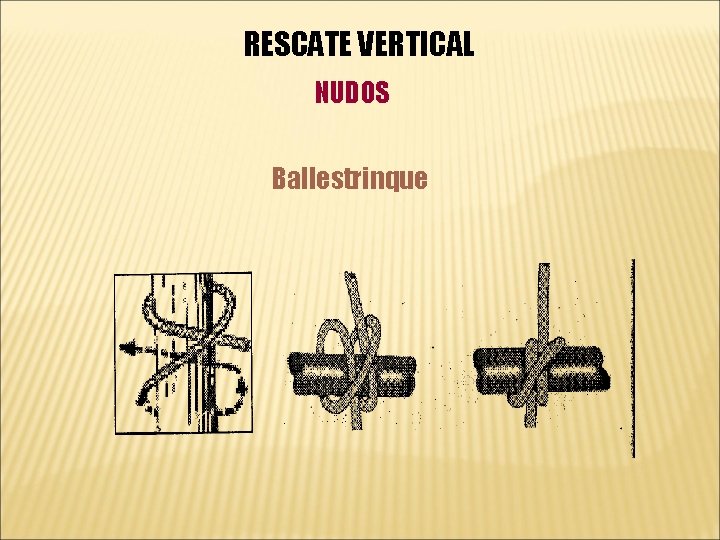

RESCATE VERTICAL NUDOS Ballestrinque

RESCATE VERTICAL NUDOS Prusik

RESCATE VERTICAL NUDOS Boulin o As de guía

RESCATE VERTICAL NUDOS Esposas

RESCATE VERTICAL NUDOS Monter o Dinámico

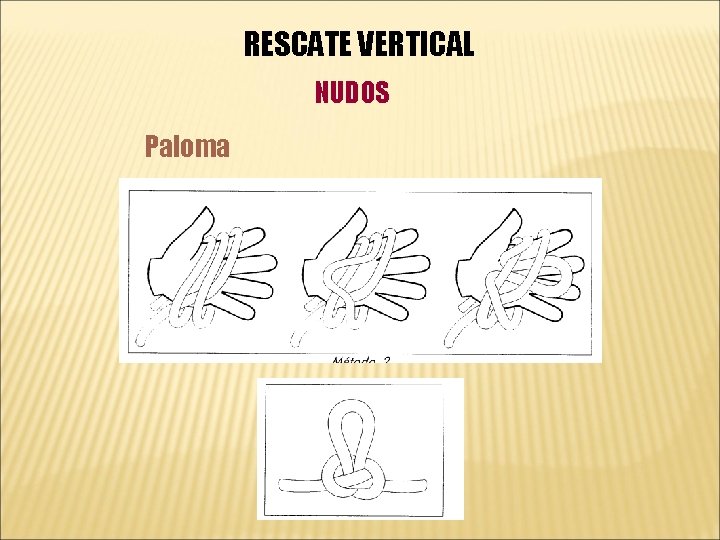

RESCATE VERTICAL NUDOS Paloma

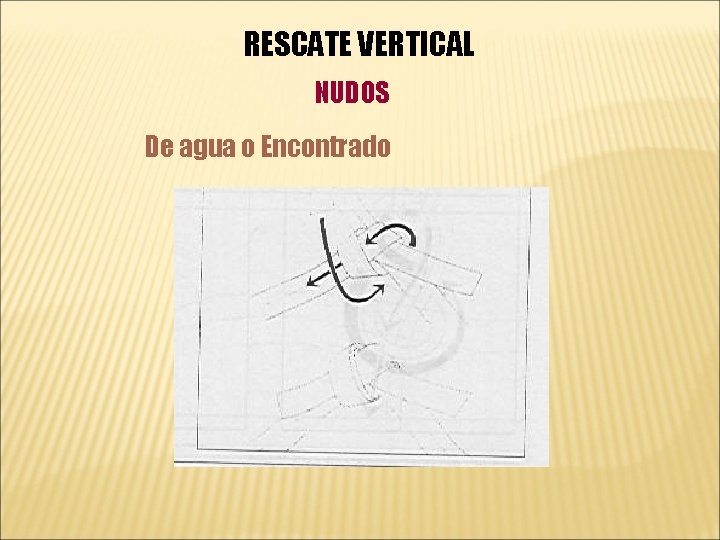

RESCATE VERTICAL NUDOS De agua o Encontrado

RESCATE VERTICAL Factor de caída

RESCATE VERTICAL Ángulos de sobre tensión o ruptura ÁNGULO SOBRETENSIÓN 0 -15 GRADOS 30 GRADOS 45 GRADOS 90 GRADOS 120 GRADOS 150 GRADOS 170 GRADOS 180 GRADOS INFINITO 50% 55% 60% 70% 100% 200% 1150%

RESCATE VERTICAL Equipo común para rescate vertical 2 1 10 1 1 10 2 Cuerdas estáticas de 11 mm X 30 mts. Cuerda Dinámica de 9 mm X 30 mts. Mosquetones tipo “D” o pera c/ seguro. Mosquetón tipo “ D “ gande c/ seguro. “ O “ Ring Cintas Planas de 1” X 6 mts. . Poleas sencillas.

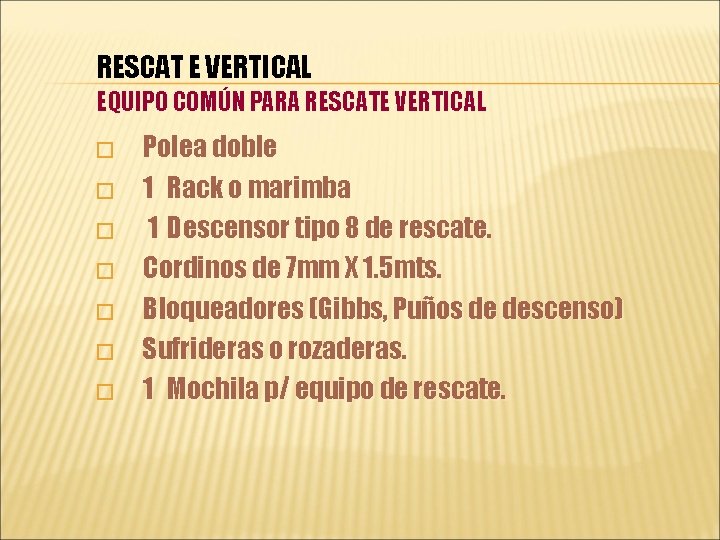

RESCAT E VERTICAL EQUIPO COMÚN PARA RESCATE VERTICAL � � � � Polea doble 1 Rack o marimba 1 Descensor tipo 8 de rescate. Cordinos de 7 mm X 1. 5 mts. Bloqueadores (Gibbs, Puños de descenso) Sufrideras o rozaderas. 1 Mochila p/ equipo de rescate.

RESCATE VERTICAL Equipo común para rescate vertical

RESCATE VERTICAL Equipo personal para rescate vertical 1 1 2 2 1 1 1 Casco protector. Arnés de Rescate completo. Mosquetones tipo “D” c/ seguro. Mosquetones tipo Pera c/ seguro. Par de guantes para rapel. Descensor tipo 8 de rescate. Par de Botas.

RESCATE VERTICAL Equipo personal para rescate vertical

RESCATE VERTICAL ANCLAJES Definición Son aquellos que conjuntado puntos de fijación, y de ellos depende el soporte de las fuerzas ejercidas durante las maniobras de rescate.

RESCATE VERTICAL Anclajes � Punto de anclaje Son aquellas estructuras firmes, sólidas y resistentes, que son utilizadas para instalar las cintas planas o cordeletas que soportan las cuerdas que serán utilizadas para el rescate.

RESCATE VERTICAL ANCLAJES � Naturales Son aquellas que no tenemos que modificar para su aplicación , como una roca, árbol o una trabe.

RESCATE VERTICAL ANCLAJES ARTIFICIALES Son aquellos que se debe de construir o acondicionar aplicando algún accesorio de aditamento que modifique la estructura

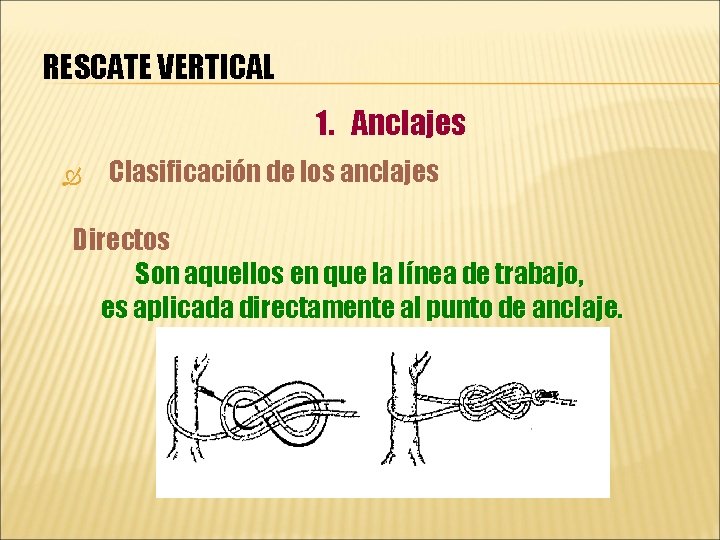

RESCATE VERTICAL 1. Anclajes Clasificación de los anclajes Directos Son aquellos en que la línea de trabajo, es aplicada directamente al punto de anclaje.

RESCATE VERT ICAL 1. Anclajes Clasificación de los anclajes Indirectos Son aquellos en donde encontramos, cordeletas u algún aditamento entre la línea de trabajo y el punto de anclaje.

RESCATE VERTICAL 1. Sistema de poleas 1. Z ó 3 a 1

RESCATE VERTICAL SISTEMA DE POLEAS A caballo

RESCATE VERTICAL � Anclajes Múltiples (unidireccional): Se conforman a través de dos puntos de anclaje individuales. � Anclajes Auto-equilibrantes (Multidireccionales): � Distribuyen la carga de manera uniforme, ante cambios de dirección de la cuerda. �
