Representação LEITURA E REPRESENTAÇÃO DO ESPAÇO. AS RELAÇÕES ENTRE AS FORMAS NO ESPAÇO.

O ESPAÇO REAL OU PLENO, REÚNE, PELO MENOS, TRÊS DIMENSÕES (COMPRIMENTO, E pode ser ABERTO, amplo, descoberto, exterior… …ou FECHADO, limitado, restrito, interior, coberto… LARGURA E ALTURA).

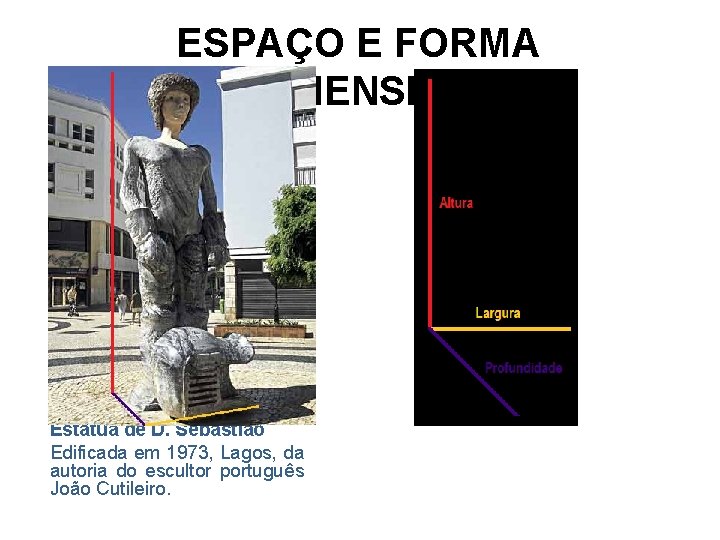

ESPAÇO E FORMA TRIDIMENSIONAL Estátua de D. Sebastião Edificada em 1973, Lagos, da autoria do escultor português João Cutileiro.

Espaço e Forma Bidimensional A Máscara do Olho Verde Obra de 1915; Técnica Óleo sobre Tela; Museu Municipal Souza Cardoso (Pintor)

O ESPAÇO REPRESENTADO NESTA PINTURA É ILUSÓRIO! AS PERSONAGENS ESTÃO NO INTERIOR DE UMA TABERNA, MAS NA VERDADE O SUPORTE VISUAL É BIDIMENSIONAL… "O Fado" Pintura naturalista de José Malhoa, 150 cm x 183 cm, 1910, Museu da Cidade de Lisboa.

NESTA OBRA, O ARTISTA PINTOU UMA PORTA NUM ESPAÇO TRIDIMENSIONAL. NA VERDADE, É UMA REPRESENTAÇÃO BIDIMENSIONAL, QUE CAUSA NO OBSERVADOR A ILUSÃO DE REALIDADE. TAMBÉM DESIGNADO Abertura em Trompe l'Oeil (Ilusão de TROMP L’OEIL. Profundidade) Obra de 1972, Salvador Dali, Pintor Surrealista.

Anamorfose Ilusória Pintura Mural de Eduardo Relero. OUTRO EXEMPLO DE TROMP L’OEIL, MAS NESTE CASO, O ARTISTA RECORREU A UMA INTERVENÇÃO NUM ELEMENTO ARQUITETÓNICO (MURO). PARA TORNAR O ESPAÇO MAIS ABERTO CRIOU UM CENÁRIO

Posição dos objetos Posição relativa de objetos no no espaço Vertical espaço Horizontal Oblíqua

Posição dos objetos Representação no espaço do Perto – Longe Através da dimensão

Posição dos objetos Representação no espaço do Perto – Longe Através da dimensão

Posição dos objetos Representação no espaço do Perto – Longe através da cor Repara como as montanhas mais longe têm uma cor mais

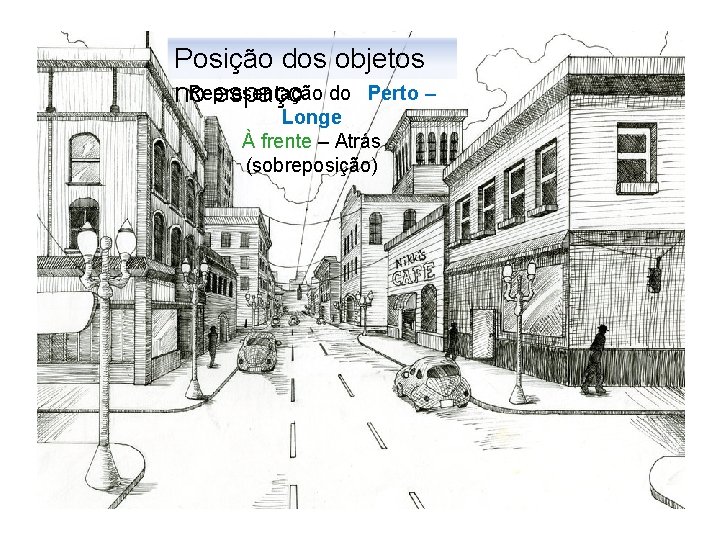

Posição dos objetos Representação no espaço do Perto – Longe À frente – Atrás (sobreposição)

Posição dos objetos Representação no espaço do Perto – Longe À frente – Atrás (sobreposição)

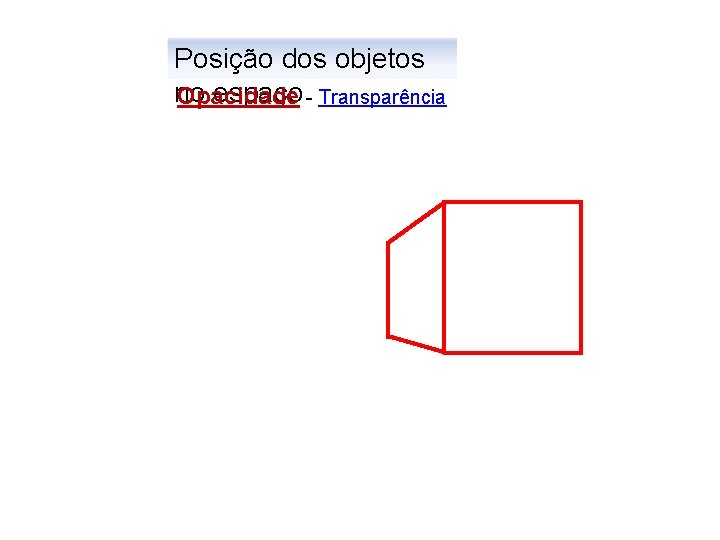

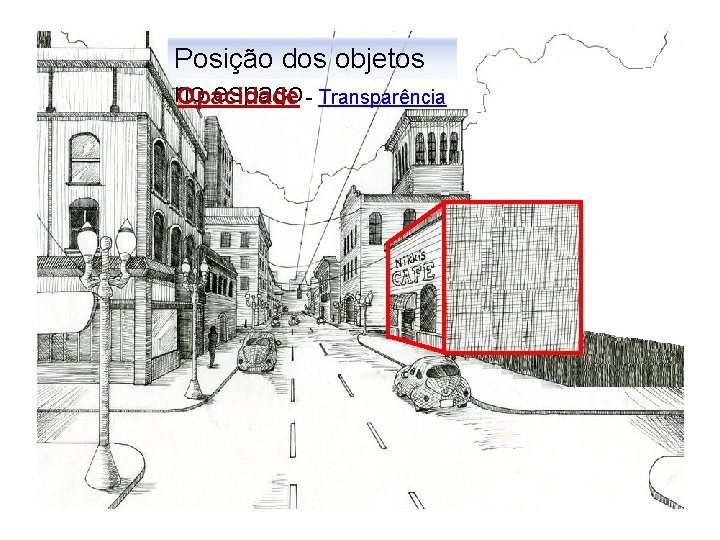

Posição dos objetos no espaço - Transparência Opacidade

Posição dos objetos Opacidade no espaço Transparência

Posição dos objetos Opacidade no espaço Transparência

Posição dos objetos no espaço - Transparência Opacidade

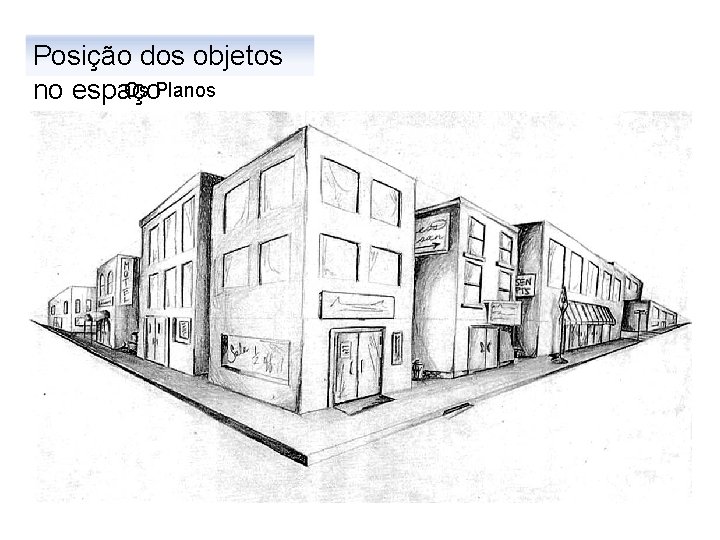

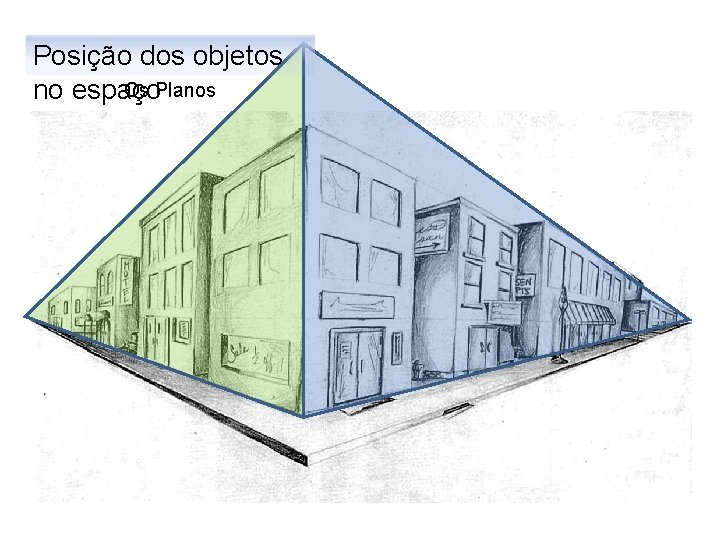

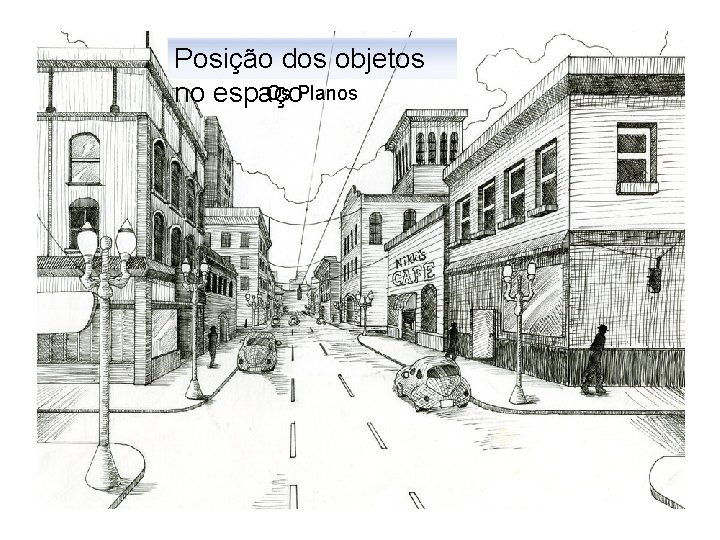

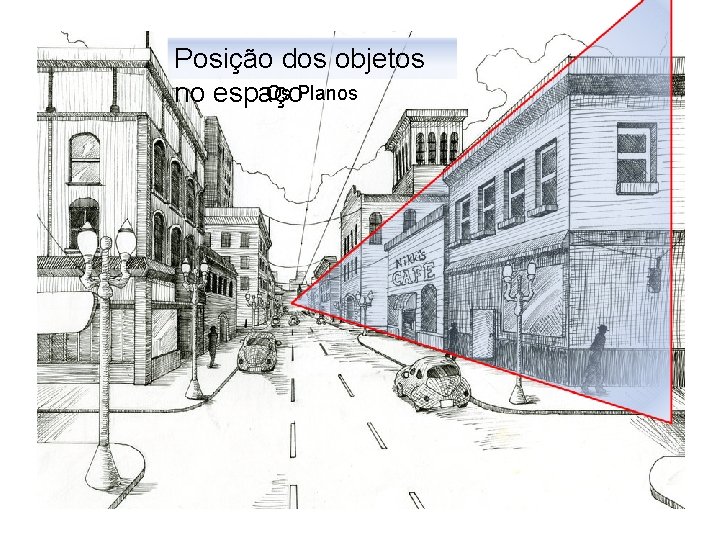

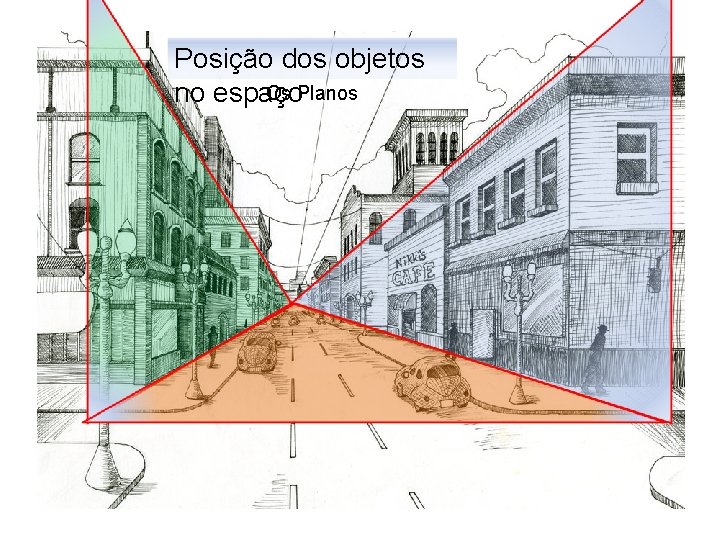

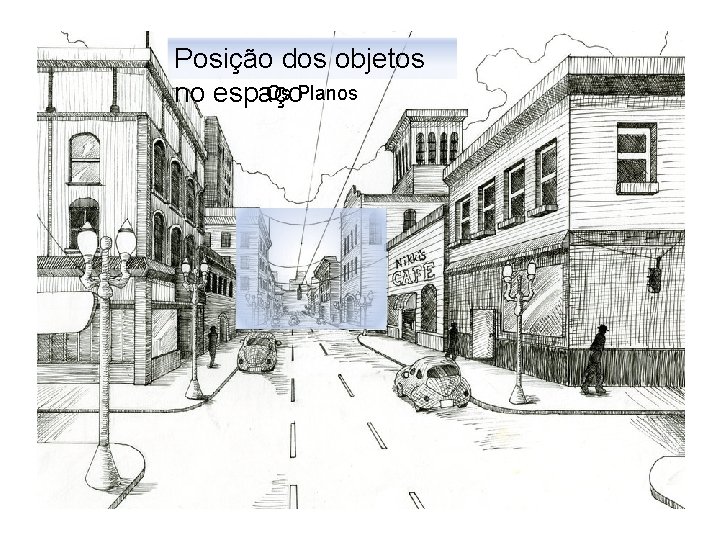

Posição dos objetos Os Planos no espaço

Posição dos objetos Os Planos no espaço

Posição dos objetos Os Planos no espaço

Posição dos objetos Os Planos no espaço

Posição dos objetos Os Planos no espaço

Posição dos objetos Os Planos no espaço

Posição dos objetos Os Planos no espaço

Posição dos objetos Os Planos no espaço

Posição dos objetos Os Planos no espaço

Posição dos objetos Os Planos no espaço

Posição dos objetos Os Planos no espaço

Posição dos objetos Os Planos no espaço

Posição dos objetos Os Planos no espaço

Posição dos objetos Os Planos no espaço

Posição dos objetos Os Planos no espaço

Posição dos objetos Os Planos no espaço

Posição dos objetos Os Planos no espaço

Posição dos objetos Os Planos no espaço

Posição dos objetos Os Planos no espaço

Posição dos objetos Retas e Planos no espaço Retas Complanares São retas que pertencem ao mesmo plano. Estas retas são não complanares, relativamente às retas vermelhas. São, no entanto, complanares entre si. Que retas serão paralelas entre sí? Que retas são concorrentes entre sí?

Posição dos objetos Retas e Planos no espaço Neste plano, que retas são paralelas entre sí?

Posição dos objetos Retas e Planos no espaço Neste plano, que retas são concorrentes entre sí? Todas as retas que se cruzam são concorrentes

Posição dos objetos Retas e Planos no espaço Esta reta é concorrente com o plano azul. Porque interseta o plano azul mas, não faz parte dele. Esta reta é paralela ao plano azul. Porque é paralela a uma reta pertencente ao plano azul. Esta reta pertence ao plano azul.

Posição dos objetos Retas perpendiculares no espaço 90 º Quando duas retas se cruzam formando um ângulo de 90 graus, elas são perpendiculares.

COMUNICAÇÃO TECNOLÓGICA ESQUEMAS GRÁFICOS AS VISTAS DE UM OBJETO

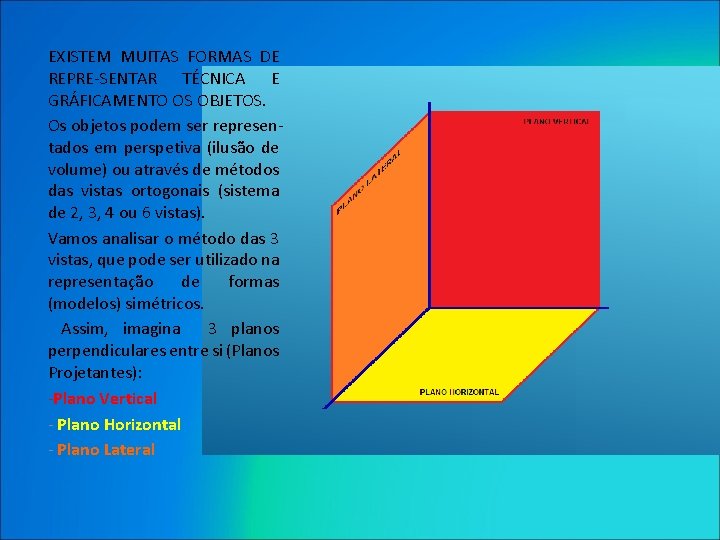

EXISTEM MUITAS FORMAS DE REPRE-SENTAR TÉCNICA E GRÁFICAMENTO OS OBJETOS. Os objetos podem ser representados em perspetiva (ilusão de volume) ou através de métodos das vistas ortogonais (sistema de 2, 3, 4 ou 6 vistas). Vamos analisar o método das 3 vistas, que pode ser utilizado na representação de formas (modelos) simétricos. Assim, imagina 3 planos perpendiculares entre si (Planos Projetantes): -Plano Vertical - Plano Horizontal - Plano Lateral

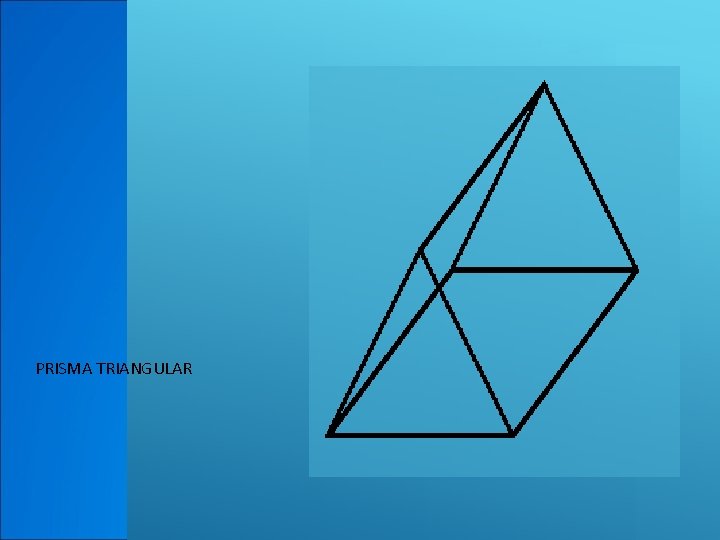

PRISMA TRIANGULAR

VAMOS COLOCÁ-LO NO ESPAÇO FORMADO PELOS TRÊS PLANOS PROJETANTES. Supondo que és o observador, vais te colocar por cima do prisma de modo a veres o topo dessa forma.

IMAGINANDO QUE POR CADA VÉRTICE VISÍVEL DO PRISMA FAZES INCIDIR RAIOS VISUAIS PERPENDICULARES AO PLANO HORIZONTAL, OBTERÁS UMA PROJEÇÃO CONFOR-ME A FIGURA A AMARELO. A essa representação designase de vista de topo ou PLANTA.

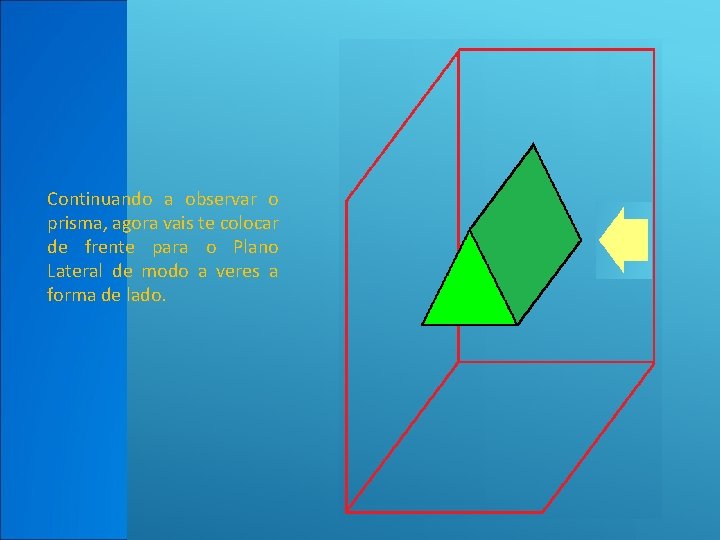

Continuando a observar o prisma, agora vais te colocar de frente para o Plano Lateral de modo a veres a forma de lado.

IMAGINANDO QUE POR CADA VÉRTICE VISÍVEL DO PRISMA FAZES INCIDIR RAIOS VISUAIS PERPENDICULARES AO PLANO LATERAL, OBTERÁS UMA PROJEÇÃO CONFORME A FIGURA A LARANJA. A essa representação designase de vista de perfil ou ALÇADO LATERAL.

Agora vais te colocar de frente para o Plano Vertical de modo a veres a forma de frente.

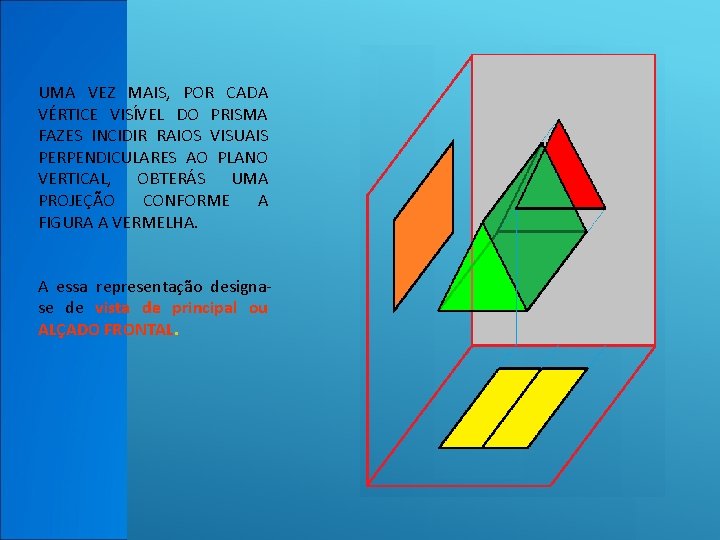

UMA VEZ MAIS, POR CADA VÉRTICE VISÍVEL DO PRISMA FAZES INCIDIR RAIOS VISUAIS PERPENDICULARES AO PLANO VERTICAL, OBTERÁS UMA PROJEÇÃO CONFORME A FIGURA A VERMELHA. A essa representação designase de vista de principal ou ALÇADO FRONTAL.

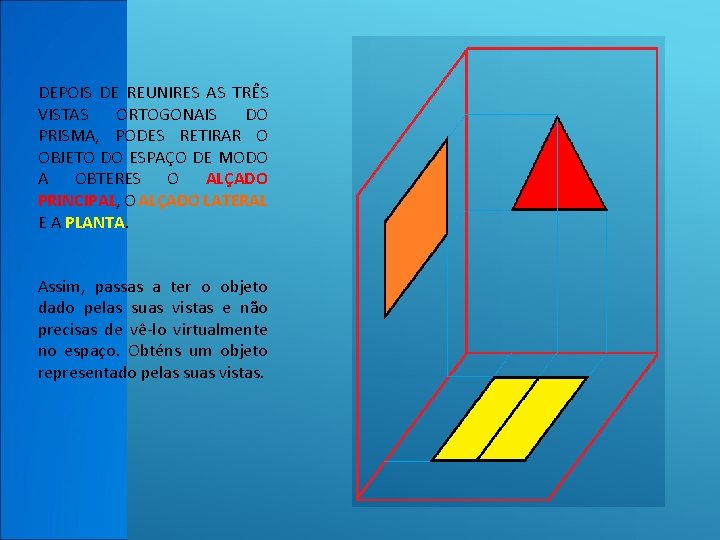

DEPOIS DE REUNIRES AS TRÊS VISTAS ORTOGONAIS DO PRISMA, PODES RETIRAR O OBJETO DO ESPAÇO DE MODO A OBTERES O ALÇADO PRINCIPAL, O ALÇADO LATERAL E A PLANTA. Assim, passas a ter o objeto dado pelas suas vistas e não precisas de vê-lo virtualmente no espaço. Obténs um objeto representado pelas suas vistas.

POR ÚLTIMO, SE REBATERES OU RODARES O PLANO LATERAL E O PLANO HORIZONTAL CONFORME AS SETAS TRIANGULARES, OBTERÁS A REPRESENTAÇÃO DO PRISMA PELAS TRÊS VISTAS. ATENÇÃO, NÃO TE ESQUEÇAS QUE PARA ESTE TIPO DE DESENHO NECESSITAS DOS INSTRUMENTOS DE DESENHO TÉCNICO (RÉGUA, ESQUADRO E COMPASSO). AS DIMENSÕES FICAM SEMPRE EM VERDADEIRA GRANDEZA, OU SEJA, COMO SE ESTIVESSES A VER CADA VISTA DE FRENTE. AS LINHAS DE CHAMADA TRADUZEM OS RAIOS VISUAIS OU PROJETANTES. SÃO SEMPRE PARALELOS E/OU PERPENDICULARES ENTRE SI E EM RELAÇÃO AOS EIXOS (VERTICAL E HORIZONTAL).

EDUCAÇÃO Visual - 2. º Ciclo 6. º ano Representação (R 6) Professores: João Pedro Pereira Nélio Aguiar
