Representación tridimensional

• En los objetos de diseño tridimensional también podemos observar módulos y estructuras que lo organizan. Para poder verlos que hay que analizar muy detenidamente la pieza en concreto. • Hay dos tipos de objetos tridimensionales: • 1 - Módulos tridimensionales. • 2 - Estructuras tridimensionales.

1. Módulos tridimensionales • Si una forma tridimensional la cortaras en rodajas de forma regular, se crearían unos planos. Cada plano sería un módulo el cual puede haber recibido transformaciones en su repetición a través de una gradación.

• Si lo hiciéramos de manera inversa, es decir, creáramos un módulo que luego vamos a repetir para hacer la forma tridimensional, podremos ver que al jugar con un espacio tridimensional las posibilidades son enormes:

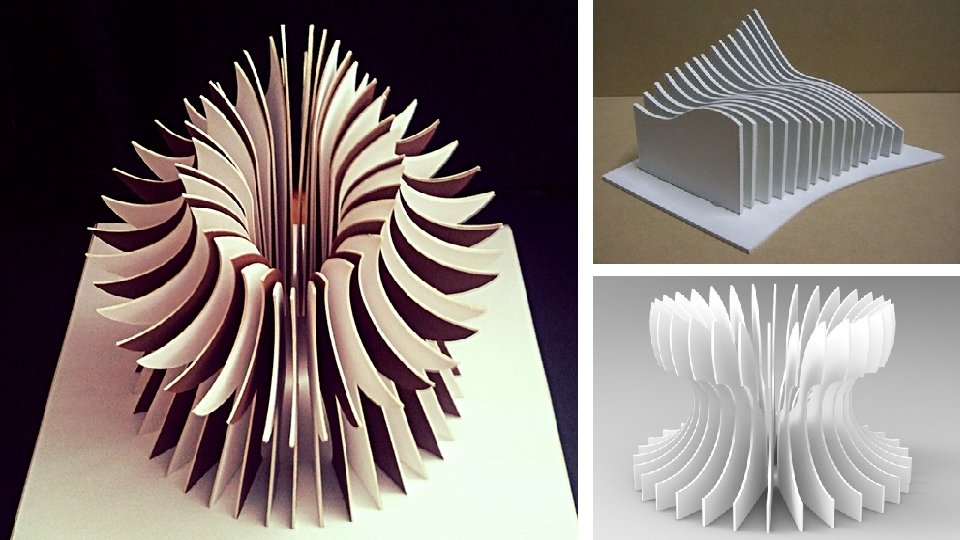

Variaciones posicionales • Si el módulo lo repites a lo largo de una horizontal, puedes ponerlos más separados debilitando así la sensación de volumen (haciéndolo más liviano) o más juntos dando mayor sensación de solidez. Módulo repetido de forma horizontal (separados) Módulo repetido de forma horizontal (juntos)

• Si en esta ocasión varías la posición del plano en la vertical, podrás crear otros ritmos más dinámicos y enérgicos. Ejemplos del módulo cambiando de posición en el plano vertical

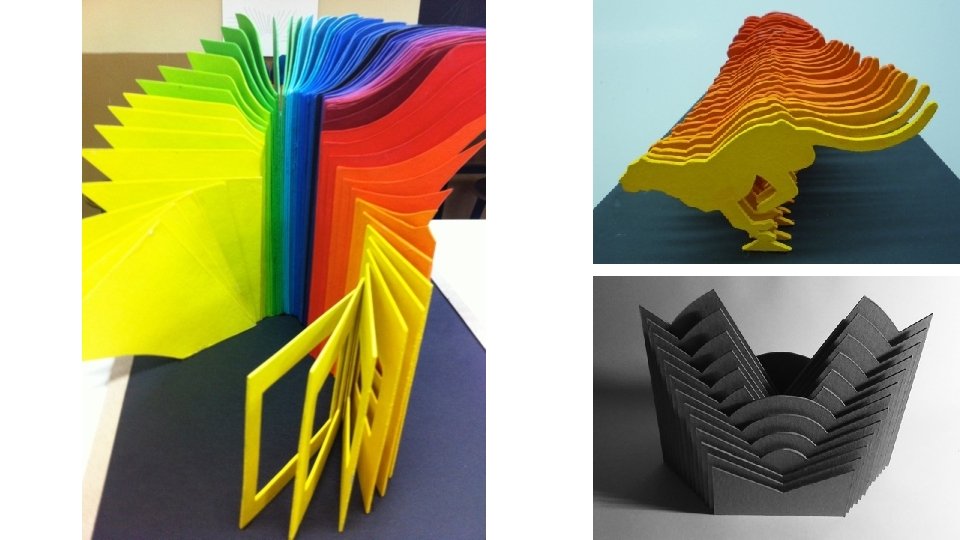

Variaciones de dirección A su vez el módulo puede sufrir variaciones de dirección:

• Se generan formas tridimensionales diversas: En el caso de la izquierda los planos forman una figura circular al ser dispuestos en radiación. En el caso de la imagen derecha el plano gira sobre sí mismo dando forma a una especie de espiral.

2. Estructuras tridimensionales • Las estructuras utilizadas en el diseño tridimensional son muy variadas. • Ahora estamos en un espacio de tres dimensiones con lo que la cantidad de opciones que ésta nos ofrece para generar redes es muy amplia.

Tipos de estructuras tridimensionales • Hay tres tipos de estructuras básicas: • 1 - Estructuras de pared. • 2 - Estructuras de repetición. • 3 - Estructuras poliédricas.

Estructuras de pared • Si elegimos como base de la estructura una forma tridimensional sencilla como el cubo, lo repetimos a lo largo de la vertical creando una columna, y además lo desplazamos en la horizontal vamos a formar filas. • Para crear estructuras de pared, podemos recurrir a las estructuras bidimensionales. • Estas redes pueden hacerse tridimensional añadiendo simplemente una tercera dimensión, profundidad.

La columna se ha repetido de izquierda a derecha formando la estructura de pared.

Ejemplo de una estructura bidimensional como es el cubo que se convierte en una estructura de pared dándole profundidad. Ejemplo de una estructura bidimensional como es el triángulo que se convierte en una estructura de pared dándole profundidad.

vértice arista cara • Si a este cubo le quitamos la cara delantera y trasera creamos una célula. • El cubo está ahora vacío, dentro podemos colocar un módulo en cualquier lugar dentro de la célula.

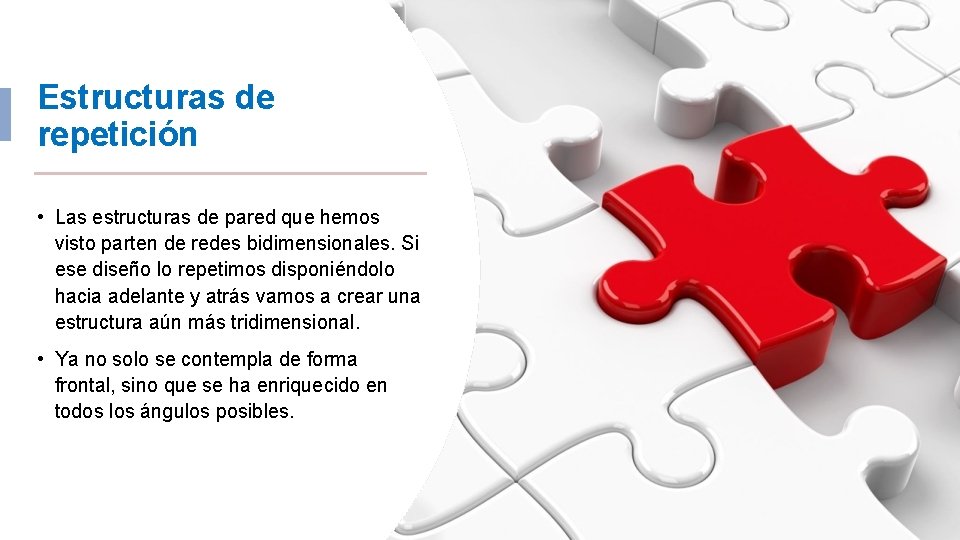

Estructuras de repetición • Las estructuras de pared que hemos visto parten de redes bidimensionales. Si ese diseño lo repetimos disponiéndolo hacia adelante y atrás vamos a crear una estructura aún más tridimensional. • Ya no solo se contempla de forma frontal, sino que se ha enriquecido en todos los ángulos posibles.

En la figura de la izquierda vemos una estructura de pared y en la figura de la derecha podemos ver que al añadir la misma estructura adelante y atrás por medio de la repetición conseguimos una estructura tridimensional más grande.

• Una estructura de pared se hace aun más tridimensional en su repetición. • Pero la manera en que puedes hacer esa repetición también puede ser muy variada:

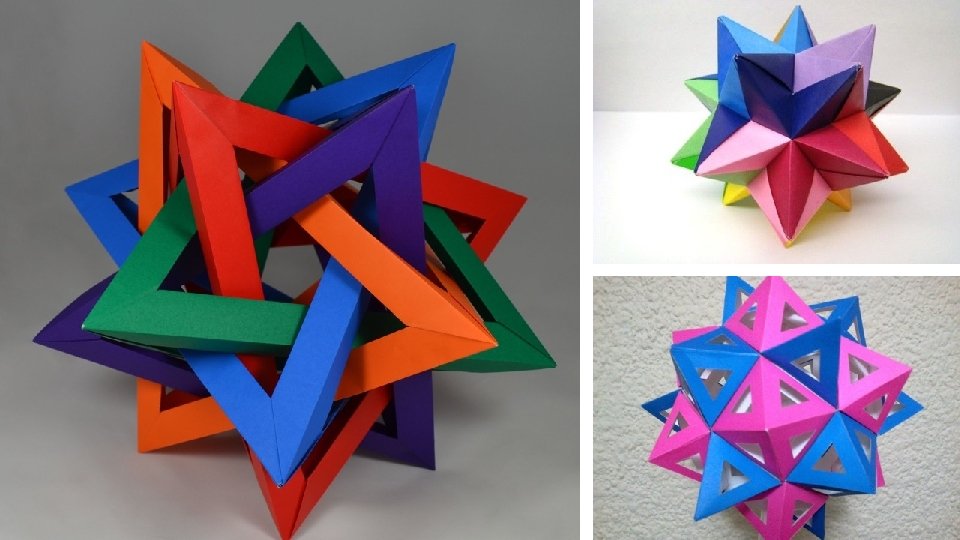

Estructuras poliédricas • Los poliedros, como figuras tridimensionales que son, nos pueden ayudar a generar redes.

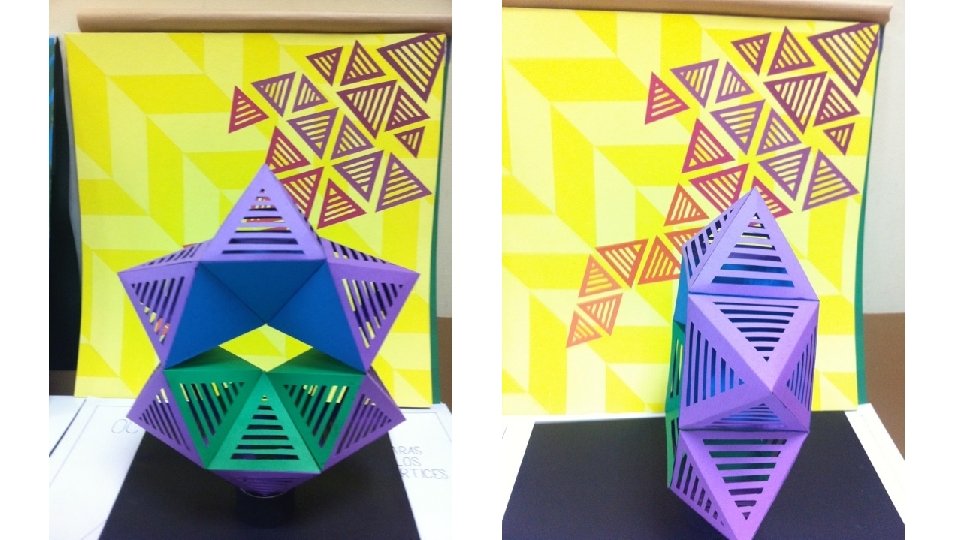

• De entre todos los que existen hay cinco estructuras poliédricas básicas: el tetraedro, el cubo, el octaedro, el dodecaedro y el icosaedro. 4 caras 6 caras 8 caras 12 caras 20 caras
