REPORTE FOTOGRÁFICO Mantenimiento preventivo - correctivo a subestación y tableros eléctricos de unidad de venta 141 Chetumal, Quintana Roo RESPONSABLE: ING. OMAR LÓPEZ 30 DE AGOSTO DE 2012

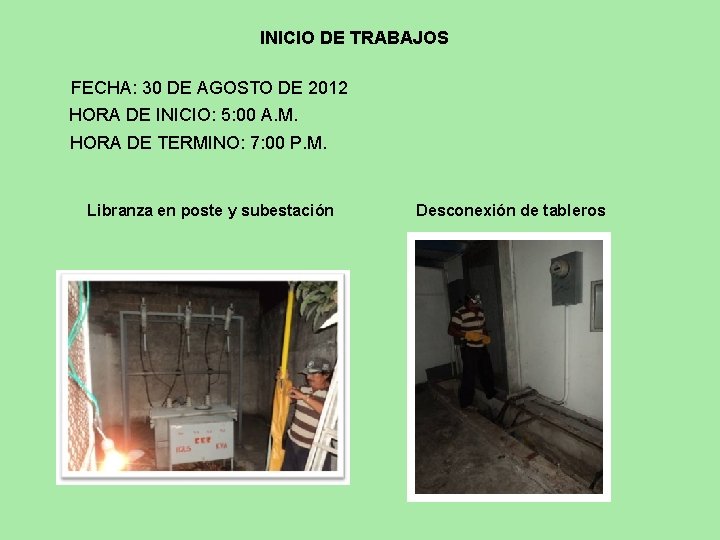

INICIO DE TRABAJOS FECHA: 30 DE AGOSTO DE 2012 HORA DE INICIO: 5: 00 A. M. HORA DE TERMINO: 7: 00 P. M. Libranza en poste y subestación Desconexión de tableros

Limpieza de trincheras Basura retirada de las trincheras

Limpieza de subestación Basura retirada de subestación

Limpieza de pozo de tierras Basura retirada de pozo de tierras

Tablero I Line energizado sin uso Tablero desmantelado

Ranurado de zanja en piso para empotrar cables visibles Entubado con tubo conduit de 3” y resanado de zanjas concreto

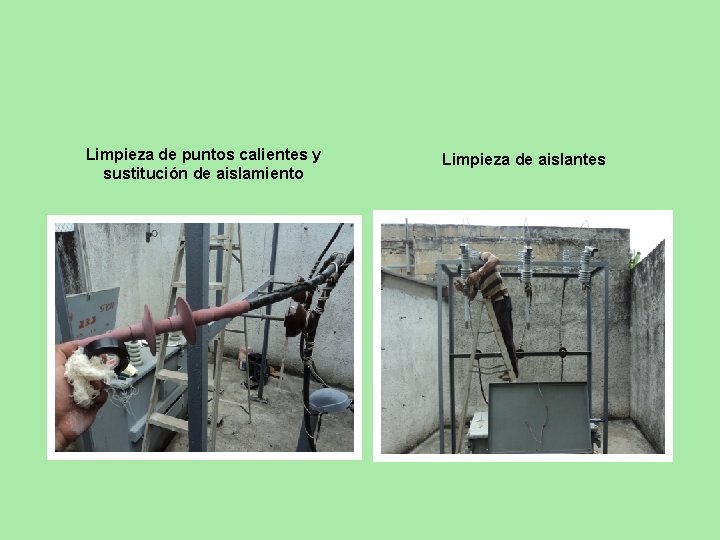

Limpieza de puntos calientes y sustitución de aislamiento Limpieza de aislantes

Lijado y pintado de estructura y transformador Lijado de puntos calientes y aplicación de barniz para protección ambiental

ANTES SUBESTACIÓN ELÉCTRICA TIPO INTEMPERIE TRIFÁSICA CON CAPACIDAD DE 112. 5 KVA

DESPUÉS SUBESTACIÓN ELÉCTRICA TIPO INTEMPERIE TRIFÁSICA CON CAPACIDAD DE 112. 5 KVA

ANTES LINEAS TRIFÁSICAS EN CANASTILLA DE ALUMINIO SOBRE PISO

DESPUÉS LINEAS TRIFÁSICAS ENTUBADAS CON PVC CONDUIT PESADO DE 3” Y OCULTAS EN PISO

ANTES Interruptor secundario tipo navajas Interruptor principal tipo navajas con fusibles de 600 amperes

DESPUES TABLEROS ELÉCTRICOS DESMANTELADOS HABILITACIÓN DE TABLERO PRINCIPAL ÚNICO PARA TODO EL INMUEBLE

ANTES Trincheras con basura Pozo de tierras con basura Caseta con tableros en desuso

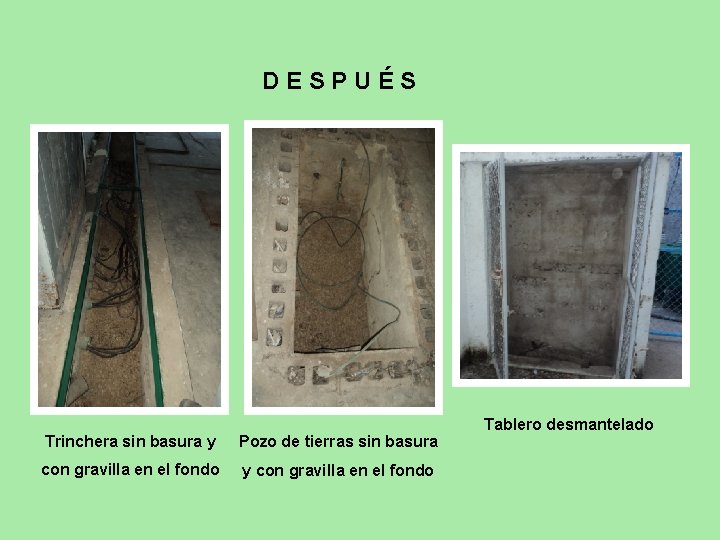

DESPUÉS Trinchera sin basura y Pozo de tierras sin basura con gravilla en el fondo y con gravilla en el fondo Tablero desmantelado

TRABAJOS TERMINADOS SUBESTACIÓN ELÉCTRICA REJILLAS METÁLICAS SOBRE TRINCHERAS

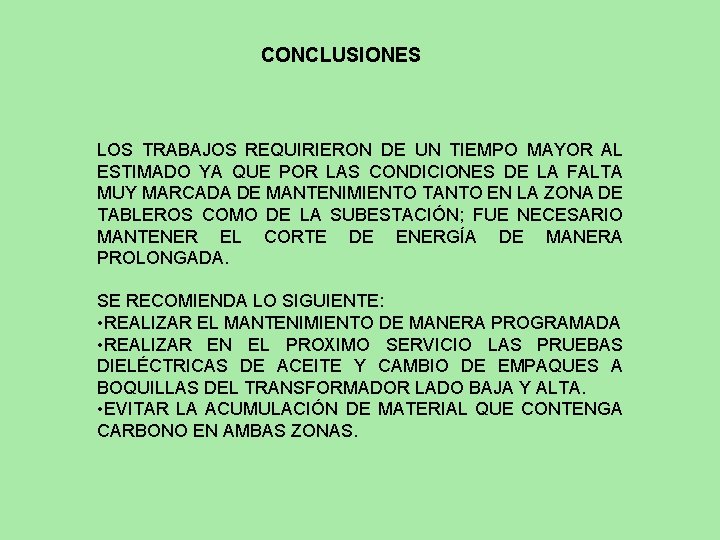

CONCLUSIONES LOS TRABAJOS REQUIRIERON DE UN TIEMPO MAYOR AL ESTIMADO YA QUE POR LAS CONDICIONES DE LA FALTA MUY MARCADA DE MANTENIMIENTO TANTO EN LA ZONA DE TABLEROS COMO DE LA SUBESTACIÓN; FUE NECESARIO MANTENER EL CORTE DE ENERGÍA DE MANERA PROLONGADA. SE RECOMIENDA LO SIGUIENTE: • REALIZAR EL MANTENIMIENTO DE MANERA PROGRAMADA • REALIZAR EN EL PROXIMO SERVICIO LAS PRUEBAS DIELÉCTRICAS DE ACEITE Y CAMBIO DE EMPAQUES A BOQUILLAS DEL TRANSFORMADOR LADO BAJA Y ALTA. • EVITAR LA ACUMULACIÓN DE MATERIAL QUE CONTENGA CARBONO EN AMBAS ZONAS.
