Repetition Inför prov 1 i Energiteknik

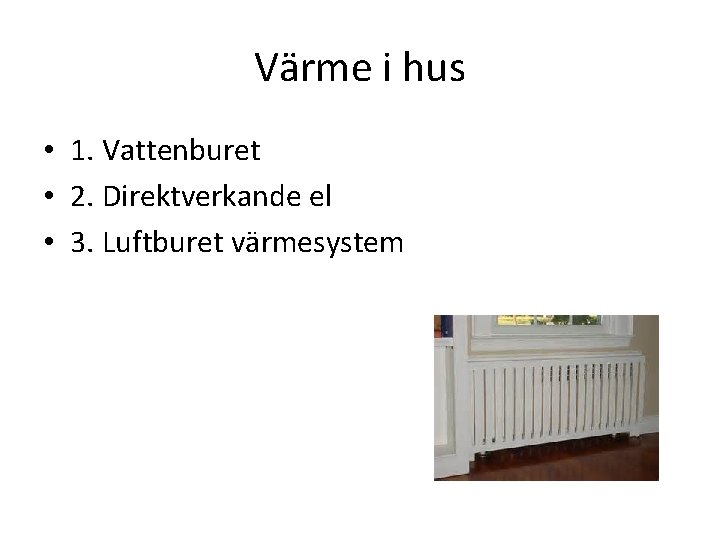

Värme i hus • 1. Vattenburet • 2. Direktverkande el • 3. Luftburet värmesystem

1. Vattenburet system • Vattnet värms • En cirkulationspumpar runt vattnet i värmesystemet, först till framledningen och sedan tillbaks via returledningen

Reglercentral • Reglercentral (RC) för automatiskt styrning av inomhustemperatur • RC får information från givare ute, inne och i framledningen och ser till att vattnet i framledningen har lämplig temperatur • På vintern måste framledningstemperaturen vara hög

Två system • Ettrörsystem - radiatorerna (elementen) är seriekopplade. Det innebär att elementen längst bort blir kallast • Tvårörssystem – ett rör för varmvatten in, ett annat rör för vatten ut. Temperaturen är jämn i alla element • Shuntventil/styrventil så rätt temperatur

Hur vattnet värms… • Oljeeldning – Olja finns i en tank i huset. Oljan leds till en oljebrännare som värmer vatten • Vanligt på 50/60 talen eftersom oljan var billig • Trippelpanna kom på 70 -talet och kan använda olja, ved eller pellets

• Man kan använda den befintliga pannan som tidigare användes till olja, men istället sätta in en pelletsbrännare. En ekonomisk lösning, spar energi • Vedeldning, för att få jämn temperatur används en ackumulatortank. Den lagrar varmt vatten så man inte behöver elda hela tiden

2. Direktverkande el • Slöseri med energi att omvandla el till värme • Det är dyrt att använda el för värme • Elen var billig på 70/80 - talet

3. Luftburet värmesystem • Huset värms av luft • Luften värms av ett värmebatteri – Elvärmebatteri – med slingor där luften passerar och värms (dyrt) – Vattenvärmebatteri – luften passerar ett batteri värmt av vatten från ex. fjärrvärme

Ventilationssystem • Viktigt att luften byts ut i husen • Annars blir folk sjuka, astma och allergi

Självdragsventilation/naturligventilatio n/S-system • Användes förr i tiden • Ingen möjlighet att återvinna varmluften • Fungerar genom att varmluft stiger, då dras kall luft in i huset • Fungerar bäst på vintern

2. Fläktstyrt frånluftsventilation/Fsystem • Elektriska fläktar drar ut varmluft, kalluft strömmar då in • För att spara på varmluften kan en luftvärmepump användas. Varmluften kan då användas till att värma ex vattnet

3. Fläktstyrt till- och frånluftsystem/balanserat system/FTsystem • Vanligt på 60 -talet då elen var billig. Elfläcktar styr både luft in och ut.

4. FTX-system • Som FT-system men med en värmeväxlare så utgående varmluft värmer ingående kalluft

Varmvatten • Varmvatten kan värmas i en varmvattenberedare (VVB) • Kallt och varmt vatten blandas i en blandningsventil till ca 65 grader • Får ej vara kallare eftersom att legionellabakterien då kan föröka sig (ger lunginflammation)

Passivhus • Vi människor använder mer av jordens resurser än vi borde, det räcker inte till • Ett sätt att spara energi är passivhus • Det är välisolerade hus som värms av människor och apparater i det. • Viktigt med bra ventilation och värmeväxlare

Infrasystem Olja Fjärrvärmenät Närvärmenät Vatten och avlopp Elnät Elen leds till stamnätet, sedan till regionnätet och sist till distributionsnätet innan det når hushållen • Behövs för att sprida energin i landet • • •

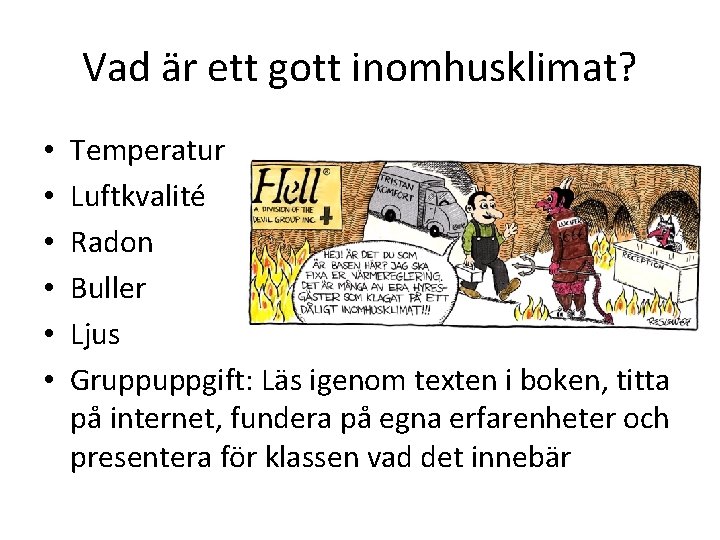

Vad är ett gott inomhusklimat? • • • Temperatur Luftkvalité Radon Buller Ljus Gruppuppgift: Läs igenom texten i boken, titta på internet, fundera på egna erfarenheter och presentera för klassen vad det innebär

Tre energislag • Ändlig energi – kol, olja, naturgas. 86% av världens energi • Förnybarenergi – från växter. 13% av världens energi • Flödande energi – sol, vind, vatten, geotermisk energi. 1% av världens energi

Driftoperatör OBS viktigt särskilt för dig som ej lämnat in yrkesuppgiften Arbetsuppgifter: • Driftansvar – så allt fungerar • Underhållsansvar – förebyggande arbete • Felsökning – kan bli övertidsarbete • Processbevakning – ex kärnkraftverk, reningsverk, pappersbruk, fjärrvärmeverk

1700 -tal • Industriella revolutionen • Behovet av energi till nya maskiner ökade • Kol till ångmaskiner

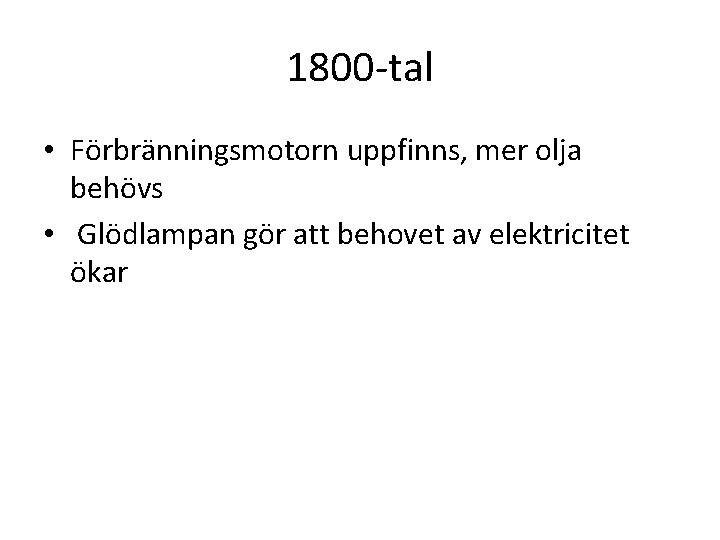

1800 -tal • Förbränningsmotorn uppfinns, mer olja behövs • Glödlampan gör att behovet av elektricitet ökar

1900 -tal 1954 byggs första kärnkraftverket OPEC bildades som kontrollerar oljepriset Alltmer naturgas börjar användas 1973 kom oljekrisen, priset höjdes med 400% pga krig • Man börjar satsa på förnyelsebar energi • •
