Reostat. Dělič napětí Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Zdeněk Hanzelín. Dostupné z Metodického portálu www. rvp. cz; ISSN 1802 -4785. Provozuje Národní ústav pro vzdělávání, školské poradenské zařízení a zařízení pro další vzdělávání pedagogických pracovníků (NÚV).

Reostat jezdec Závity odporových drátů jsou zapojeny do svorek A a B. Svorka C je spojena s vodivým kontaktem jezdce. C A B závity z odporových drátů

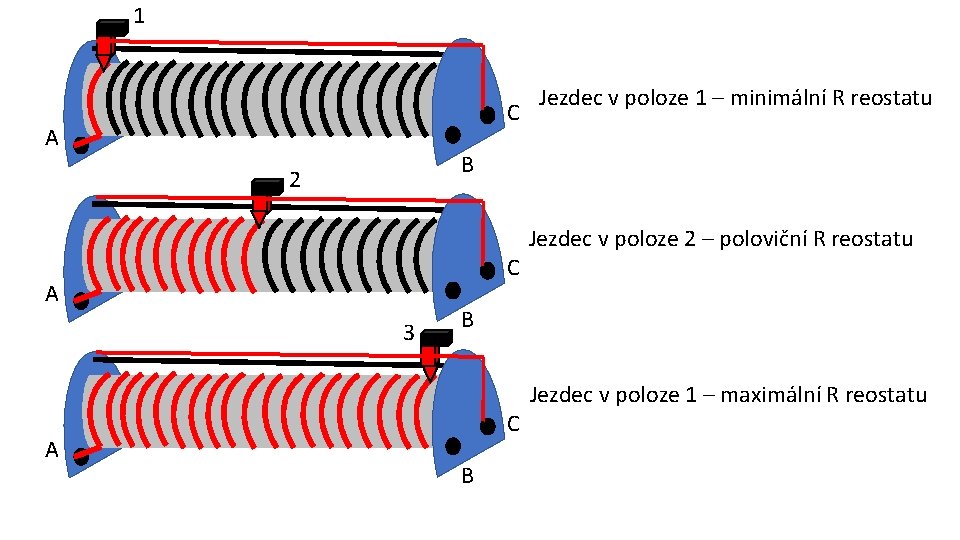

1 C A B 2 C A 3 A Jezdec v poloze 1 – minimální R reostatu Jezdec v poloze 2 – poloviční R reostatu B C B Jezdec v poloze 1 – maximální R reostatu

Zapojení reostatu do obvodu. Klikej postupně na jednotlivé vodiče. 1 C A B A

Zapojení reostatu do obvodu. Sem klikni 1 C A B A

Sem klikni Co se změnilo v zapojení? a) jezdec se posunul do poloviny reostatu C A B b) ? žárovka svítí slaběji, proč? ? Zvětšila se hodnota odporu, zmenšil se procházející proud. Podle Ohmova zákona I = U : R ? A

Sem klikni Co se změnilo v zapojení? C A B a) jezdec se posunul na konec reostatu ? b) ? žárovka svítí velmi slabě Proč žárovka svítí slaběji? A Zvětšila se hodnota odporu, zmenšil se procházející proud. Podle Ohmova zákona I = U : R ?

Schematická značka reostatu: A A C B zapojení reostatu k regulaci proudu v obvodu

A B C Zapojení reostatu jako děliče napětí (potenciometru) V

Reostat Potenciometr
