Rentgenska anatomija orofacijalnog područja Prof. dr. sc. Liana Cambj- Sapunar
Rentgenska anatomija orofacijalnog područja RAZLIKE PREMA KLASIČNOJ ANATOMIJI I. Klasično snimanje na rtg. film Glava između cijevi i filma Rtg. film Rešetka X- zrake Rtg. cijev Jednodimenzionalni prikaz trodimenzionalnih struktura

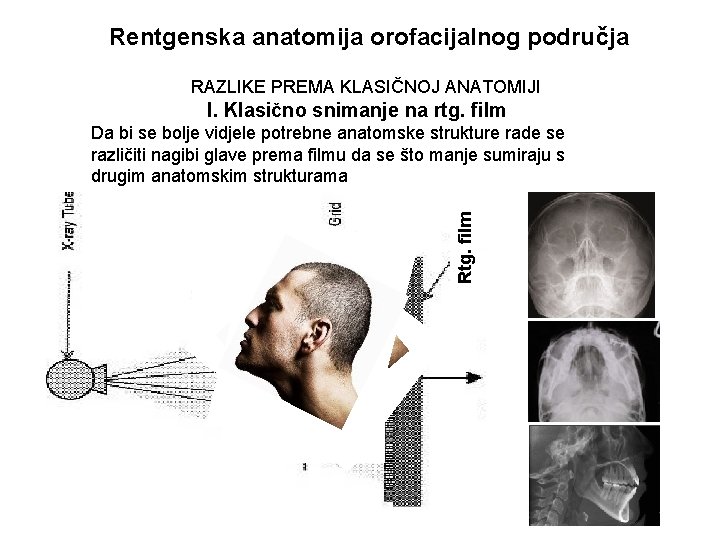

Rentgenska anatomija orofacijalnog područja RAZLIKE PREMA KLASIČNOJ ANATOMIJI I. Klasično snimanje na rtg. film Rtg. film Da bi se bolje vidjele potrebne anatomske strukture rade se različiti nagibi glave prema filmu da se što manje sumiraju s drugim anatomskim strukturama
Rentgenska anatomija orofacijalnog područja RAZLIKE PREMA KLASIČNOJ ANATOMIJI I. Klasično snimanje na rtg. film Glava između cijevi i filma Rtg. film Rešetka X- zrake Rtg. cijev Zbog divergencije zraka faktor uvećanja zbog čega nemamo realnu veličinu anatomskih struktura

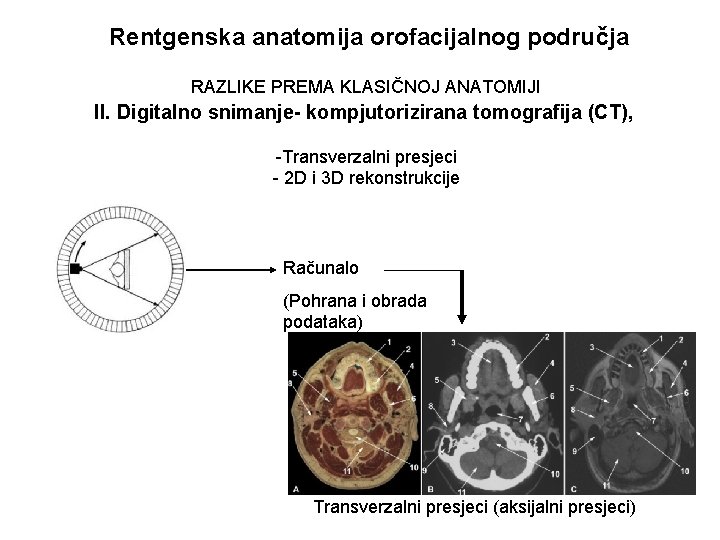

Rentgenska anatomija orofacijalnog područja RAZLIKE PREMA KLASIČNOJ ANATOMIJI II. Digitalno snimanje- kompjutorizirana tomografija (CT), -Transverzalni presjeci - 2 D i 3 D rekonstrukcije Računalo (Pohrana i obrada podataka) Transverzalni presjeci (aksijalni presjeci)
Rentgenska anatomija orofacijalnog područja RAZLIKE PREMA KLASIČNOJ ANATOMIJI II. Digitalno snimanje- kompjutorizirana tomografija (CT), MPR Računalo (Pohrana i obrada podataka) 2 D rekonstrukcije MIP
Rentgenska anatomija orofacijalnog područja RAZLIKE PREMA KLASIČNOJ ANATOMIJI II. Digitalno snimanje- kompjutorizirana tomografija (CT) 3 D rekonstrukcije SSD i VRT 3 D rekonstrukcije Raster piksela sličnih gustoća Dodavanje osvjetljenja

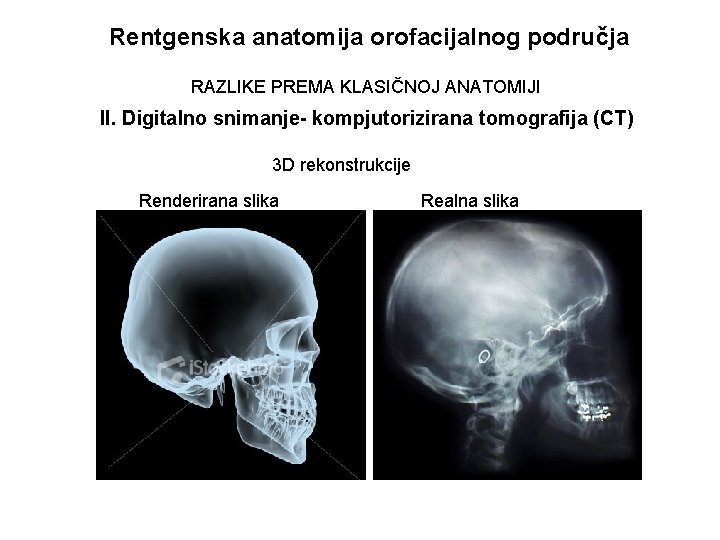

Rentgenska anatomija orofacijalnog područja RAZLIKE PREMA KLASIČNOJ ANATOMIJI II. Digitalno snimanje- kompjutorizirana tomografija (CT) 3 D rekonstrukcije Renderirana slika Realna slika
Rentgenska anatomija orofacijalnog područja RAZLIKE PREMA KLASIČNOJ ANATOMIJI Gustoće na rtg. Filmu Ovisno koliko se rtg. zraka apsorbira u strukturama kroz koje prođu. Rtg. Film je NEGATIV!!! gdje se apsorbiralo više rtg. zraka je SVJETLIJE, gdje se nije apsorbiralo rtg. Zraka je TAMNIJE - Transparencije - Sjene Mekih tkiva Kostiju Metala 1. Sjene mekih tkiva (koža, potkožno tkivo, mišići) 2. Sjene kostiju 3. Sjene metala
Rentgenska anatomija orofacijalnog područja Gustoće na rtg. filmu Specifične sjene na zubima Sjene plombi, kruna, kanalskih punjenja Gutaperka i cement- (smjesa za zatvaranje korijenskih kanala)nešto slabije od sjena metala Zlato- intezitet metala Cink fosfat cement Akrilne navlaketransparentne Porcelanslabije sjene od kostiju, nešto intenzivnije od mekih česti
Rentgenska anatomija orofacijalnog područja RAZLIKE PREMA KLASIČNOJ ANATOMIJI Gustoće na rtg. filmu Specifične sjene na zubima Sjene plombi, kruna, kanalskih punjenja Amalgam Zlato Srebrni amalgam Gutaperka Kompozit (transparentan) Srebrna šipka za zatvaranje korijenskog kanala Gutaperka za zatvaranje korijenskog kanala Ortodonska fiksacija
Rentgenska anatomija orofacijalnog područja RAZLIKE PREMA KLASIČNOJ ANATOMIJI Gustoće na rtg. filmu Specifične sjene na zubima Sjene plombi, kruna, kanalskih punjenja Keramika Zubni implantati titan
Rentgenska anatomija orofacijalnog područja Da bi se na rtg. snimkama mogla uočiti patološka stanja potrebno je znati normalnu anatomiju i normalne anatomske varijante
Rentgenska anatomija orofacijalnog područja 1. Snimke glave. STANDARDNI KRANIOGRAM bolji prikaz kostiju neurokranija nego viscerokranija (splanhnokranija) 1. AP sagitalni parijetalna kost šav parijetalna kost Frontalna kost crista galli tem pora lna Kosti baze lubanje i viscerokranija Velika krila sfenoidalne kosti mandibula tem pora lna
Rentgenska anatomija orofacijalnog područja 1. Snimke glave STANDARDNI KRANIOGRAM 2. LATERALNA PROJEKCIJA Sella turcica Mastoidne celule Parijetalna kost Frontalna kost a aln d oi en temporalna sf Okcipitalna orbite Maks sinus rin Fa Unutrašnji zvukovod Vratna kralježnica ks Lambda šav Mandibula
Rentgenska anatomija orofacijalnog područja 2. Snimke viscerokranija- okcipitomentalna projekcija Prikaz paranazalnih šupljina- transparencije ukoliko su ispunjene zrakom Frontalni sinus Etmoidne celule Maksi larni sinus Sfenoidni sinus
Rentgenska anatomija orofacijalnog područja 2. CT prikaz paranazalnih šupljina
Rentgenska anatomija orofacijalnog područja 2. Prikaz zigomatičnih kostiju Frontozigomatične suture Frontalni sinusi Maksilarni sinusi Okcipito-mentalna projekcija s 30° kaudalnim nagibom rtg cijevi
Rentgenska anatomija orofacijalnog područja 2. Prikaz zigomatičnih kostiju CT- VRT rekonstrukcije
Rentgenska anatomija orofacijalnog područja 2. Snimke usne šupljine
Rentgenska anatomija orofacijalnog područja 2. Snimke usne šupljine PANORAMSKA RADIOGRAFIJA ČELJUSTI (raniji naziv ortopantomografija- ortopan) Analiza 4 regije: 1. Dentoalveolarna 2. Maksilarna 3. Mandibularna 4. Temporomandibularni zglobovi
Rentgenska anatomija orofacijalnog područja PANORAMSKA RADIOGRAFIJA ČELJUSTI Desni temporomandibularni zglob Fovea articularis Nosna šupljina Desni maksilarni sinus Lijevi temporomandibularni zglob Fovea Lijevi maksilarni sinus articularis Processus incisura Processus coronoideus condylaris Processus incisura condylaris coronoideus Ušna resica Grana (ramus) Canalis mandibulae Kut (angulus) mandibule Grana (ramus) Foramen mentale Trup (corpus) mandibule Canalis mandibulae Kut (angulus) mandibule Ušna resica

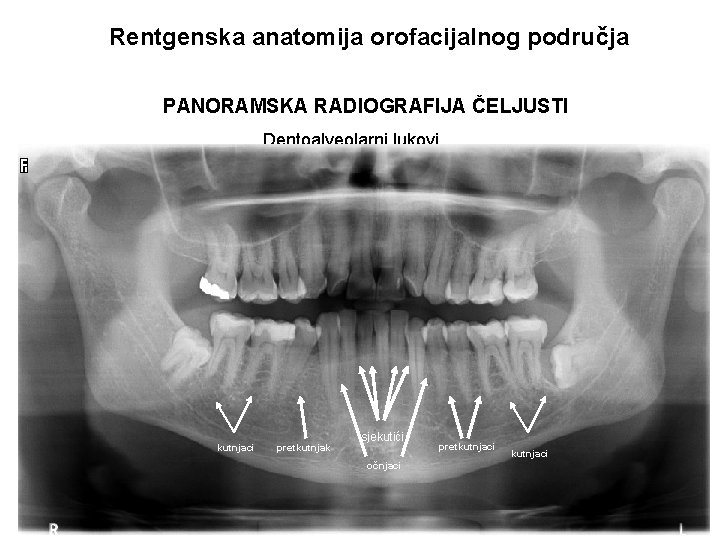

Rentgenska anatomija orofacijalnog područja PANORAMSKA RADIOGRAFIJA ČELJUSTI Dentoalveolarni lukovi kutnjaci pretkutnjak sjekutići očnjaci pretkutnjaci

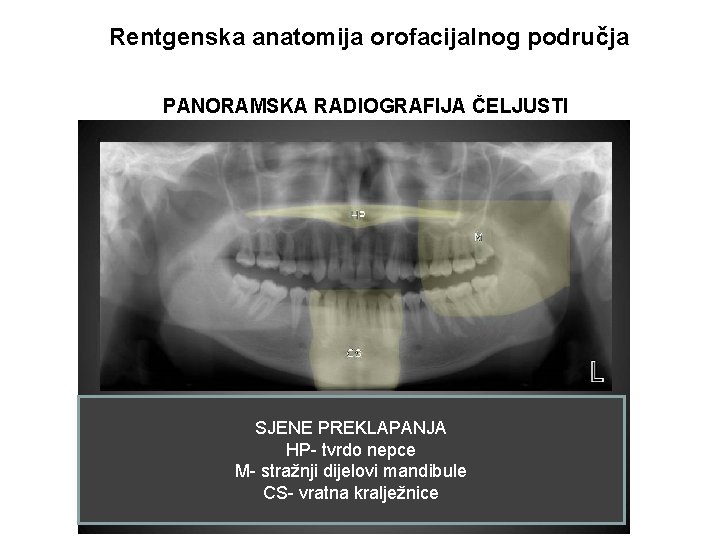

Rentgenska anatomija orofacijalnog područja PANORAMSKA RADIOGRAFIJA ČELJUSTI SJENE PREKLAPANJA HP- tvrdo nepce M- stražnji dijelovi mandibule CS- vratna kralježnice
Rentgenska anatomija orofacijalnog područja PANORAMSKA RADIOGRAFIJA ČELJUSTI “GHOST” SJENE Sjene artefakata od naušnica koje daju zrcalnu sliku u području zubi
Rentgenska anatomija orofacijalnog područja PANORAMSKA RADIOGRAFIJA ČELJUSTI POMICANJE BOLESNIKA ZA VRIJEME SNIMANJA

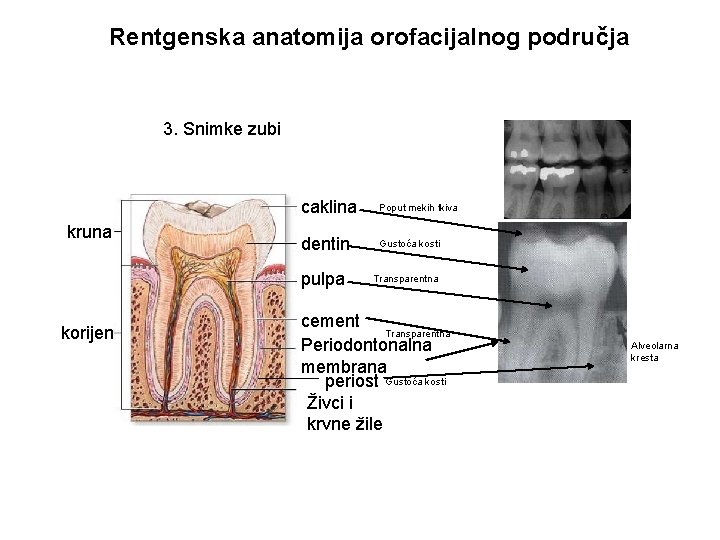

Rentgenska anatomija orofacijalnog područja 3. Snimke zubi kruna caklina Poput mekih tkiva dentin Gustoća kosti pulpa korijen Transparentna cement Transparentna Periodontonalna membrana periost Gustoća kosti Živci i krvne žile Alveolarna kresta
Rentgenska anatomija orofacijalnog područja 3. Snimke zubi Okolne strukture Spina nasalis anetrior Nosna sluznica Rub nosnih školjki Intermaksilarni šav (transparencija)
Rentgenska anatomija orofacijalnog područja 3. Snimke zubi Okolne strukture Nasolakrimalni kanali Mandibularni kanal
Rentgenska anatomija orofacijalnog područja 4. Snimke temporomandibularnog zgloba
