RENDGENSKA SLIKA RENDGENOGRAM n Rendgenska slika ili snimak

RENDGENSKA SLIKA

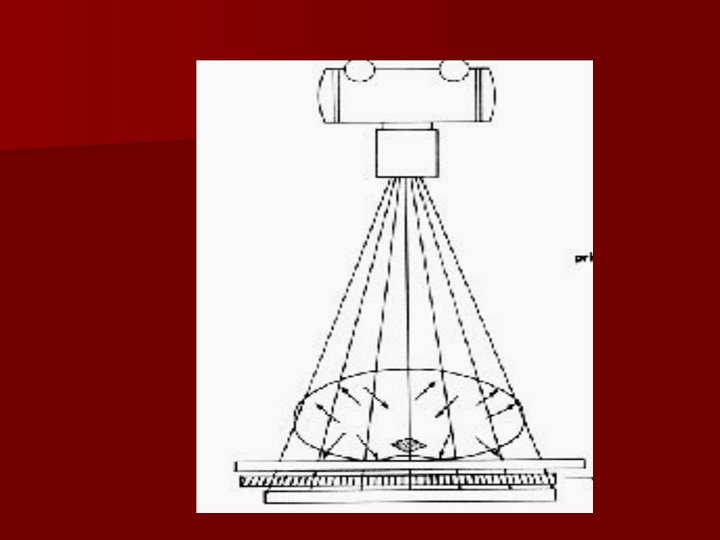

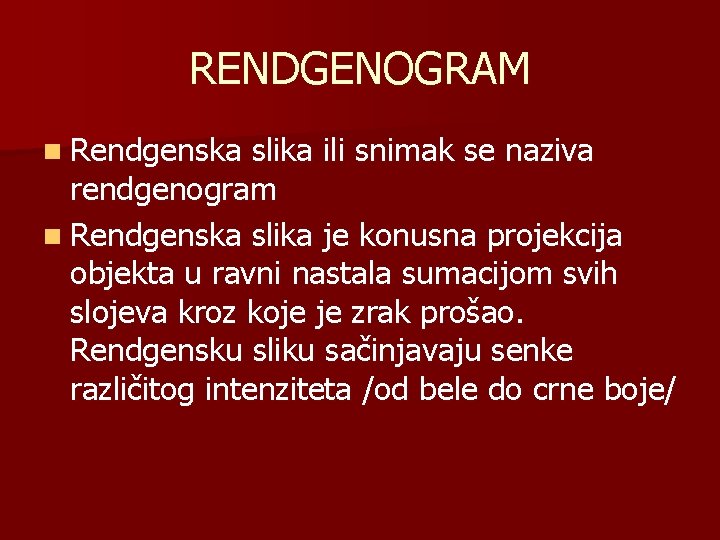

RENDGENOGRAM n Rendgenska slika ili snimak se naziva rendgenogram n Rendgenska slika je konusna projekcija objekta u ravni nastala sumacijom svih slojeva kroz koje je zrak prošao. Rendgensku sliku sačinjavaju senke različitog intenziteta /od bele do crne boje/

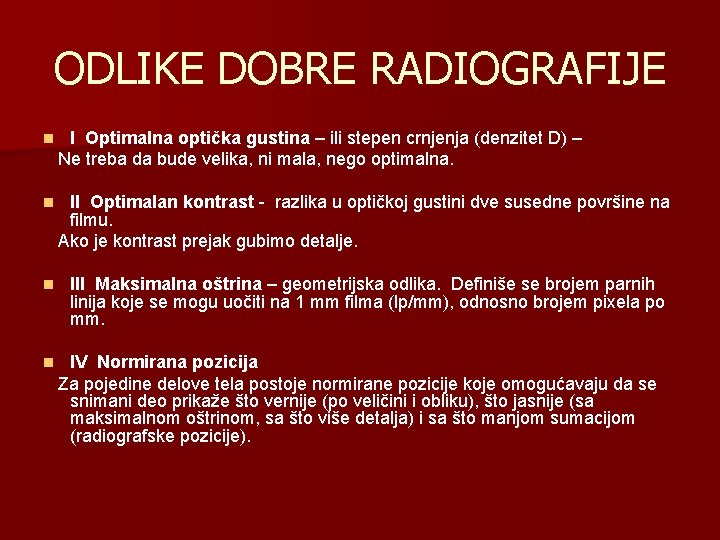

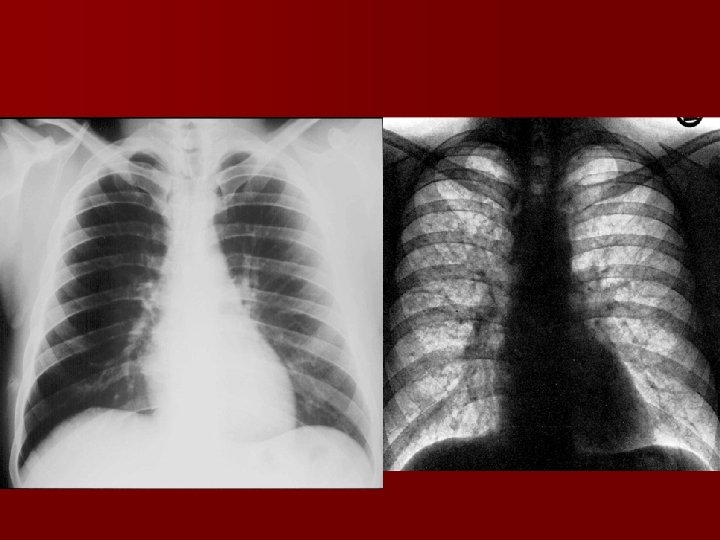

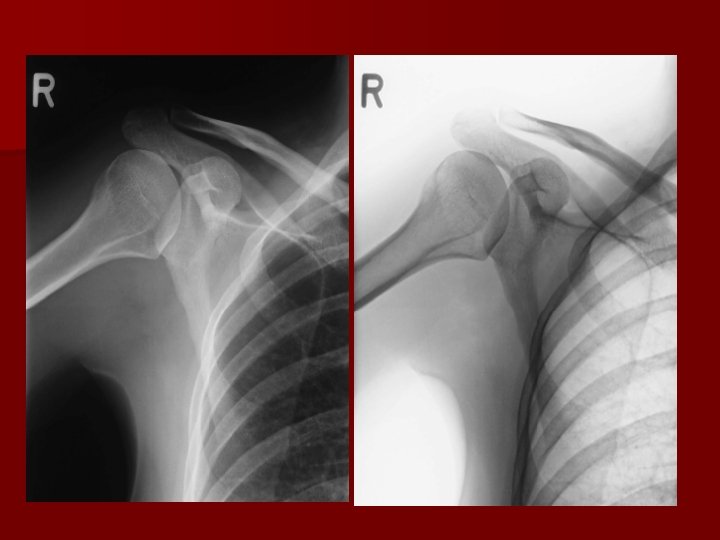

ODLIKE DOBRE RADIOGRAFIJE n I Optimalna optička gustina – ili stepen crnjenja (denzitet D) – Ne treba da bude velika, ni mala, nego optimalna. n II Optimalan kontrast - razlika u optičkoj gustini dve susedne površine na filmu. Ako je kontrast prejak gubimo detalje. n III Maksimalna oštrina – geometrijska odlika. Definiše se brojem parnih linija koje se mogu uočiti na 1 mm filma (lp/mm), odnosno brojem pixela po mm. n IV Normirana pozicija Za pojedine delove tela postoje normirane pozicije koje omogućavaju da se snimani deo prikaže što vernije (po veličini i obliku), što jasnije (sa maksimalnom oštrinom, sa što više detalja) i sa što manjom sumacijom (radiografske pozicije).

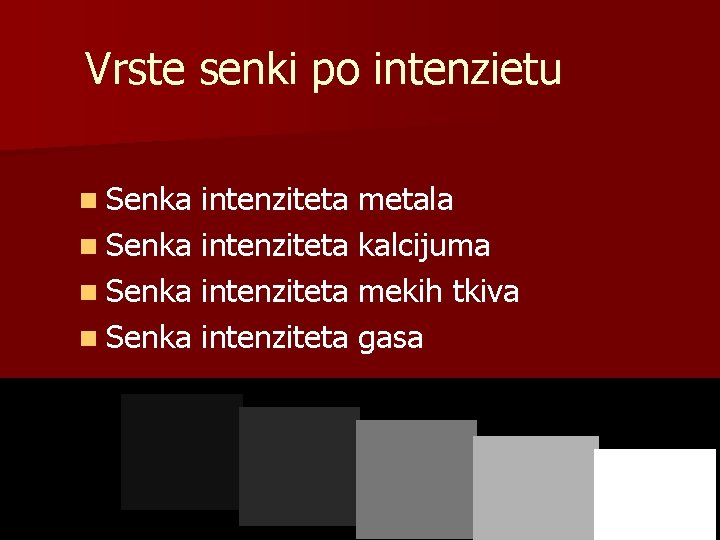

Vrste senki po intenzietu n Senka intenziteta metala n Senka intenziteta kalcijuma n Senka intenziteta mekih tkiva n Senka intenziteta gasa

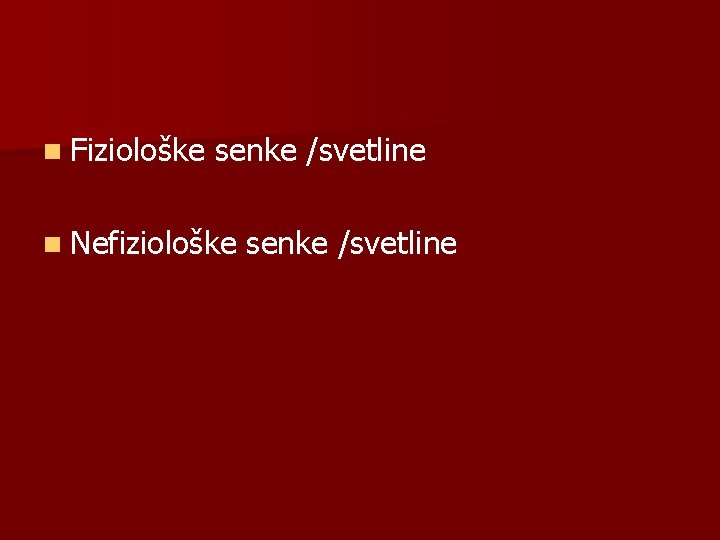

n Fiziološke senke /svetline n Nefiziološke senke /svetline

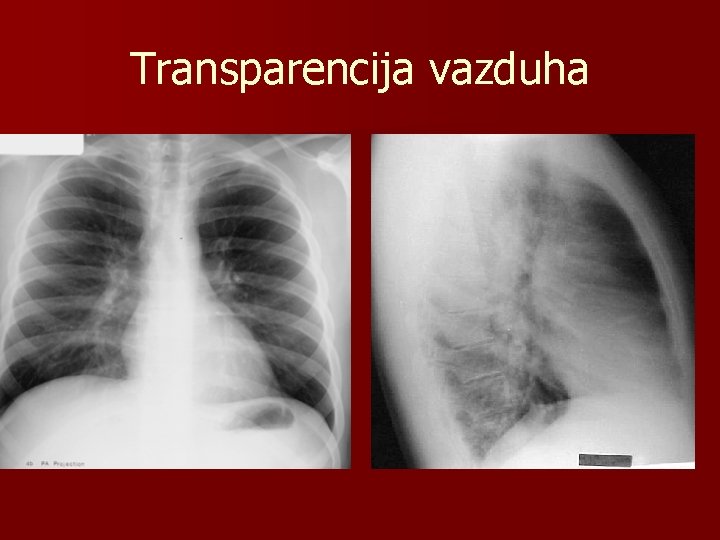

Transparencija vazduha

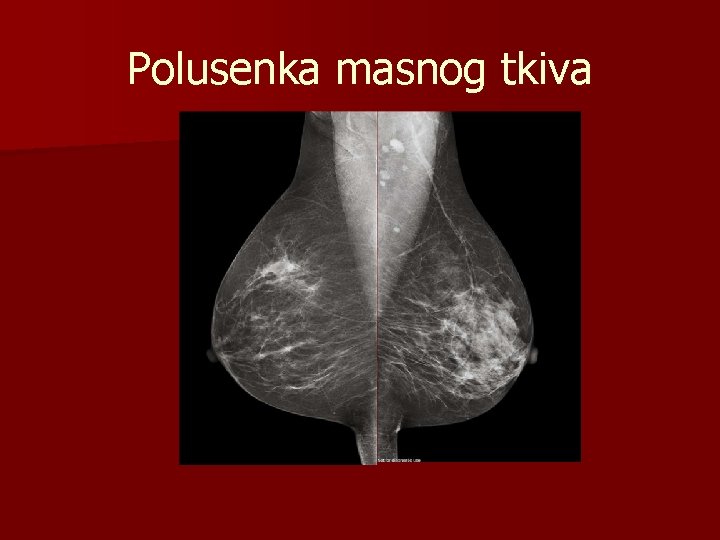

Polusenka masnog tkiva

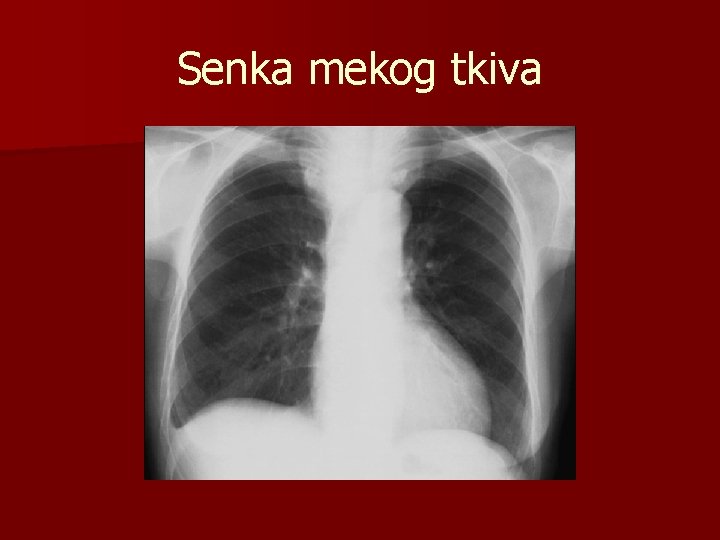

Senka mekog tkiva

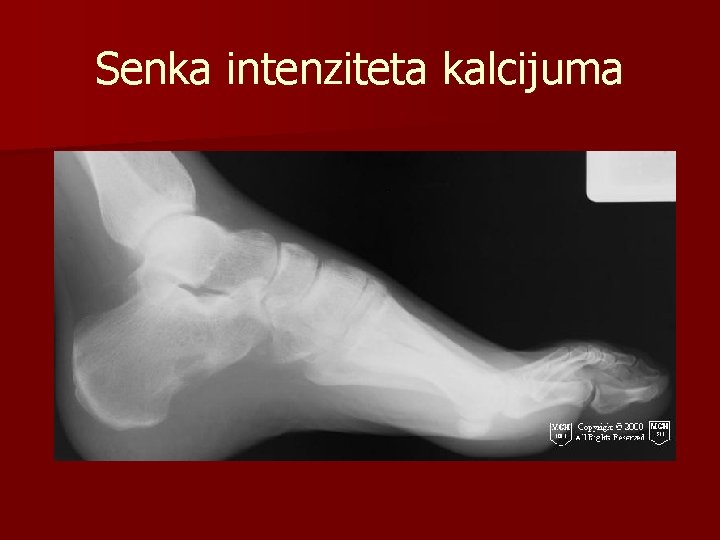

Senka intenziteta kalcijuma

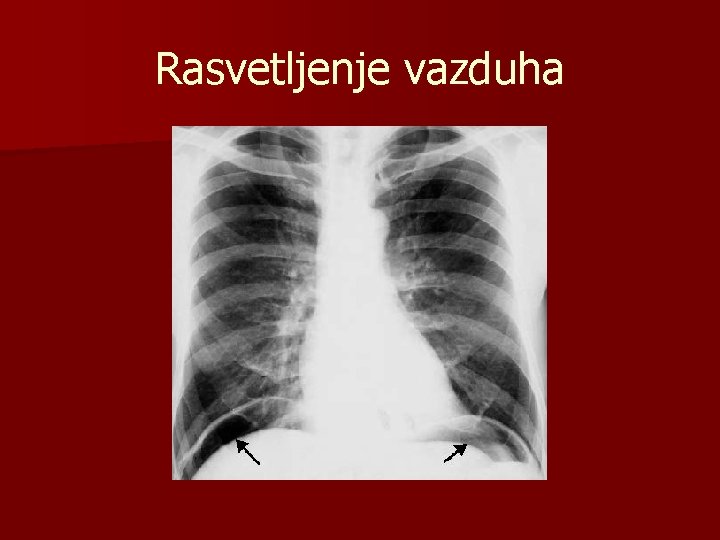

Rasvetljenje vazduha

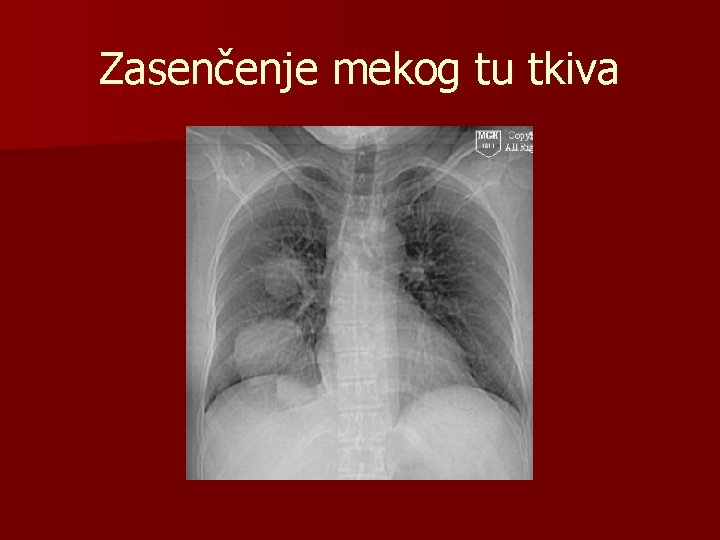

Zasenčenje mekog tu tkiva

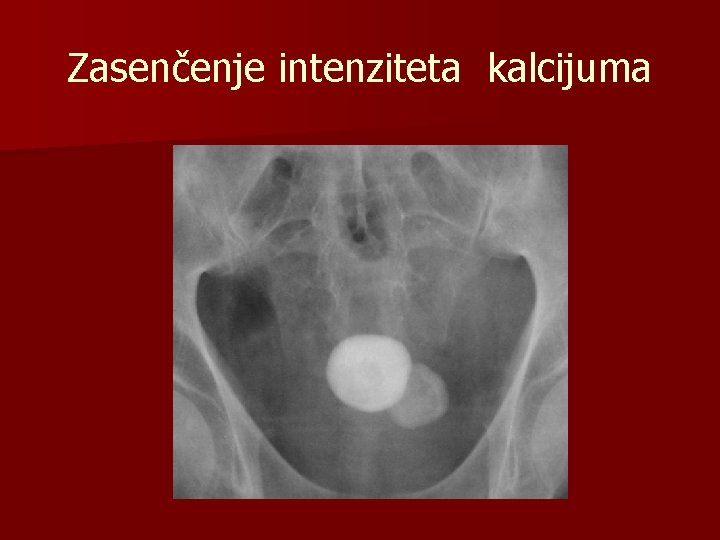

Zasenčenje intenziteta kalcijuma

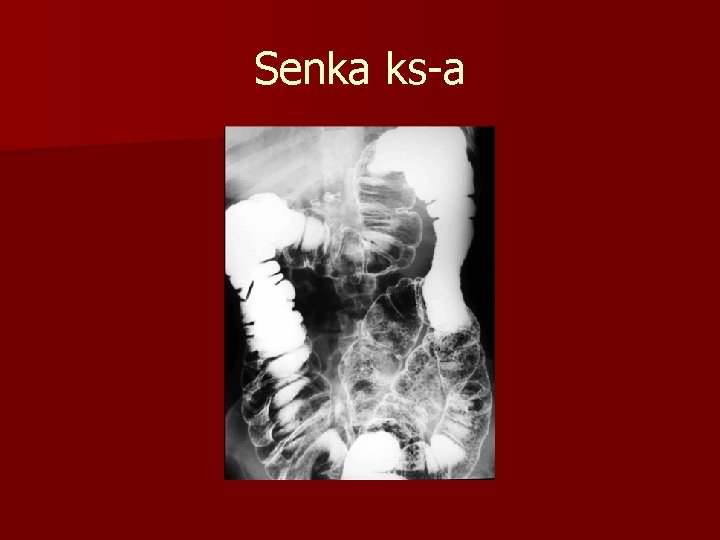

Senka ks-a

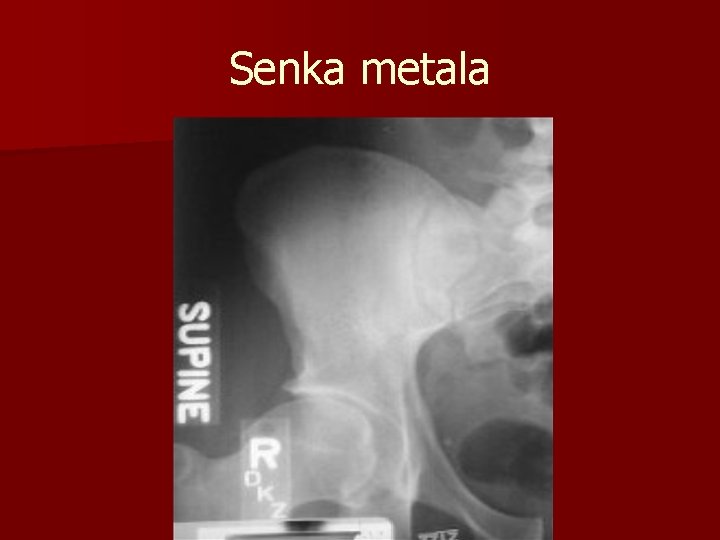

Senka metala

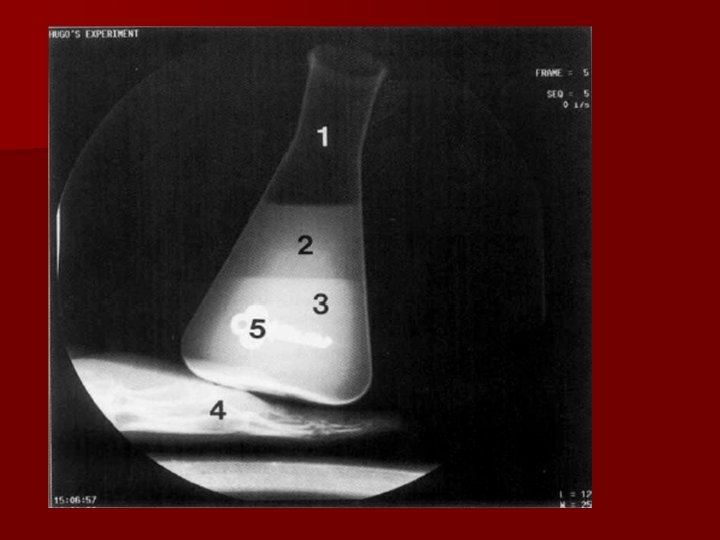

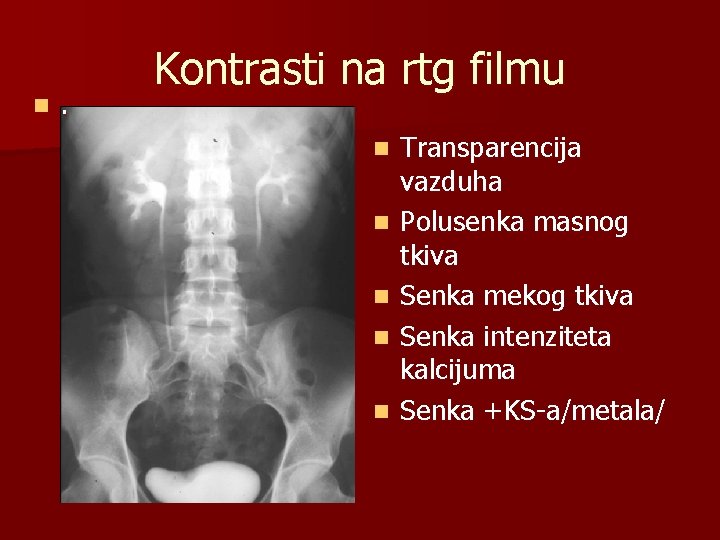

n . Kontrasti na rtg filmu n n n Transparencija vazduha Polusenka masnog tkiva Senka mekog tkiva Senka intenziteta kalcijuma Senka +KS-a/metala/

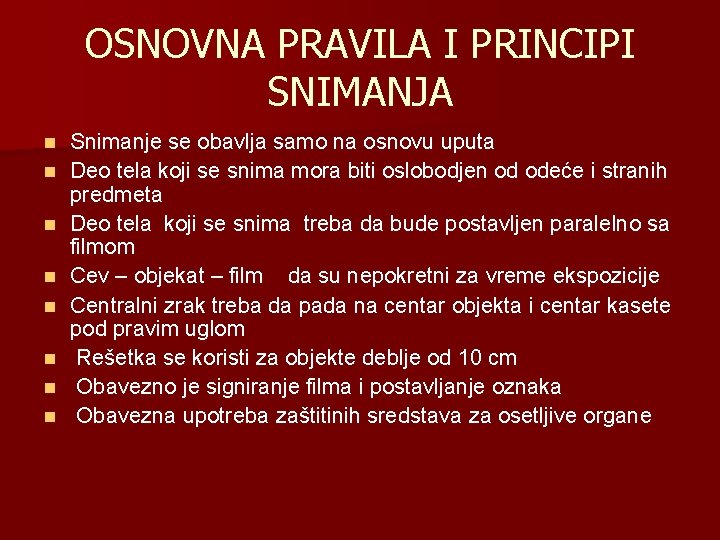

OSNOVNA PRAVILA I PRINCIPI SNIMANJA n n n n Snimanje se obavlja samo na osnovu uputa Deo tela koji se snima mora biti oslobodjen od odeće i stranih predmeta Deo tela koji se snima treba da bude postavljen paralelno sa filmom Cev – objekat – film da su nepokretni za vreme ekspozicije Centralni zrak treba da pada na centar objekta i centar kasete pod pravim uglom Rešetka se koristi za objekte deblje od 10 cm Obavezno je signiranje filma i postavljanje oznaka Obavezna upotreba zaštitinih sredstava za osetljive organe

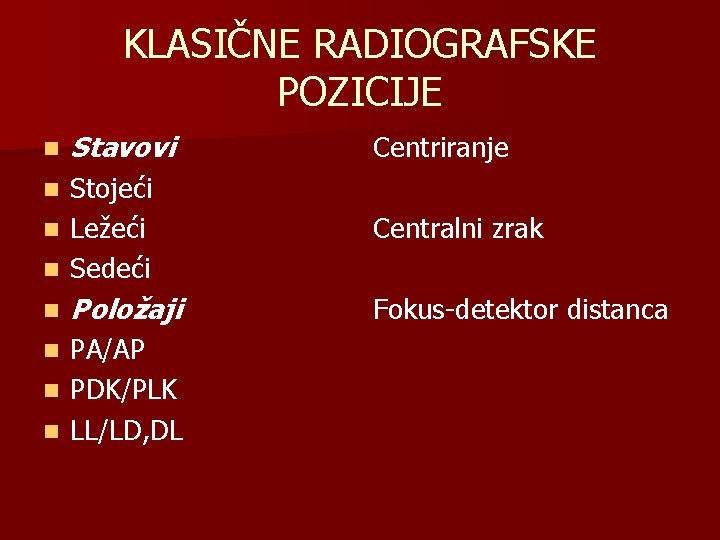

KLASIČNE RADIOGRAFSKE POZICIJE n Stavovi Stojeći n Ležeći n Sedeći Centriranje n n Položaji n PA/AP PDK/PLK LL/LD, DL n n Centralni zrak Fokus-detektor distanca

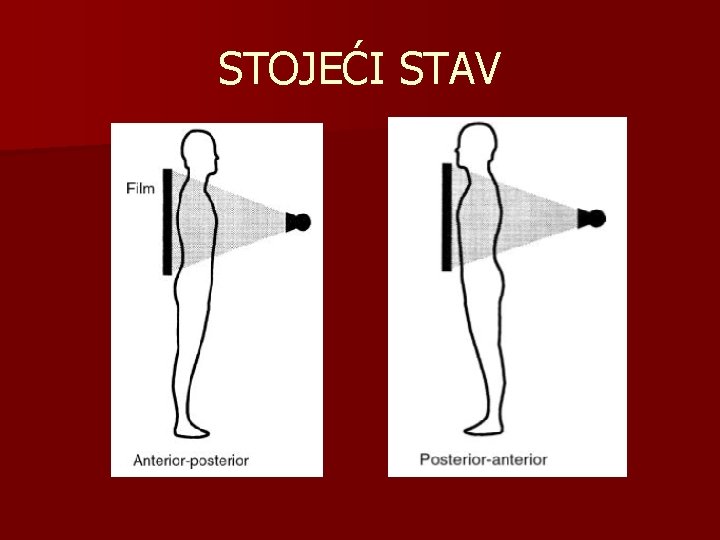

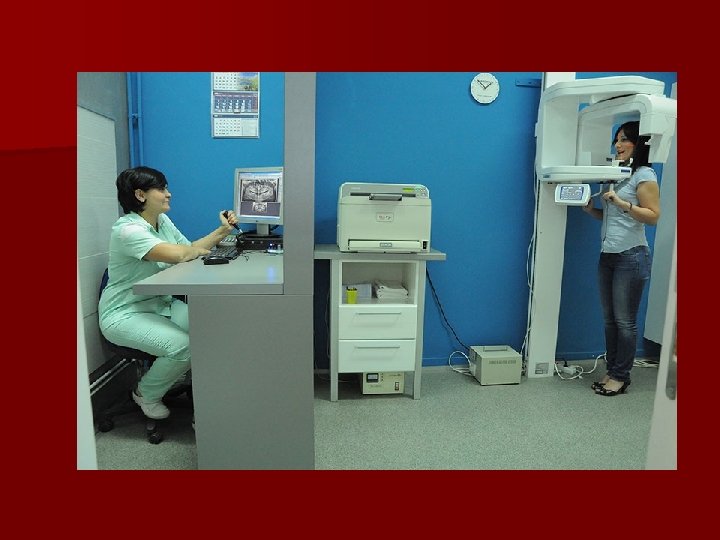

STOJEĆI STAV

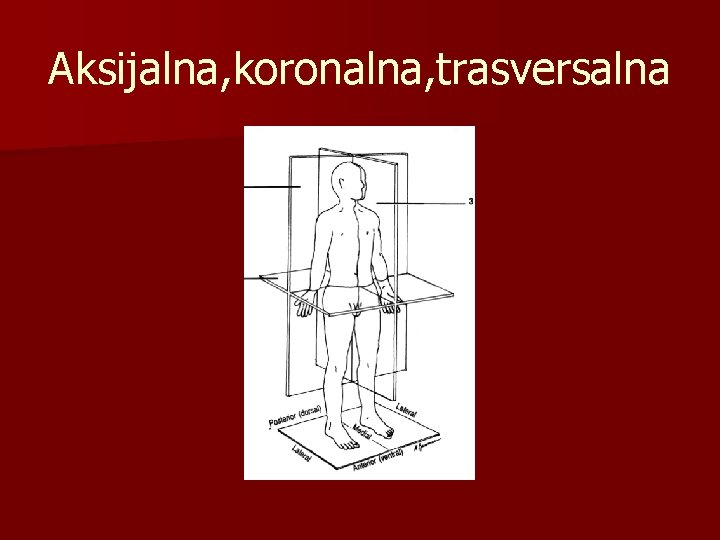

Aksijalna, koronalna, trasversalna

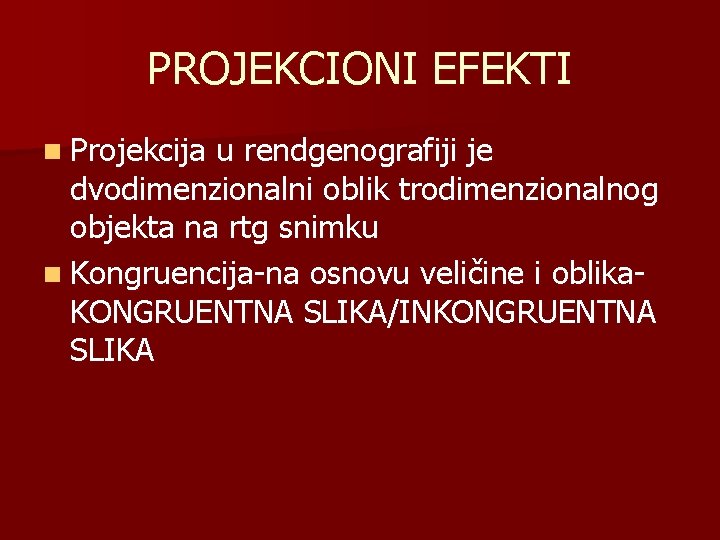

PROJEKCIONI EFEKTI n Projekcija u rendgenografiji je dvodimenzionalni oblik trodimenzionalnog objekta na rtg snimku n Kongruencija-na osnovu veličine i oblika. KONGRUENTNA SLIKA/INKONGRUENTNA SLIKA

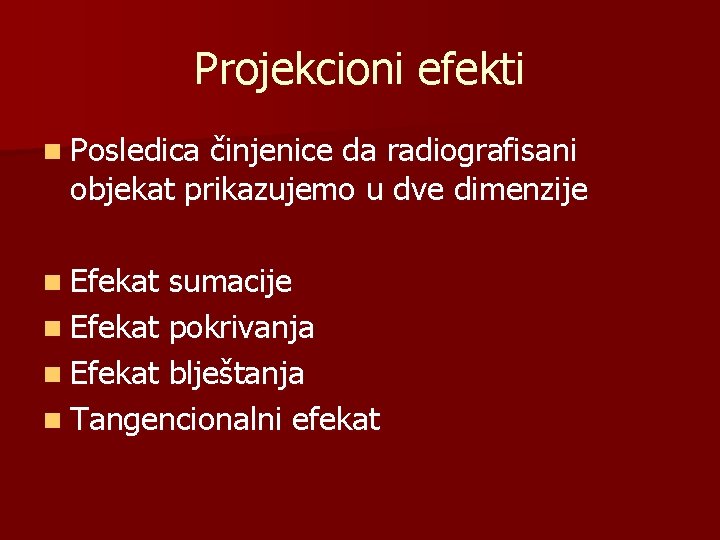

Projekcioni efekti n Posledica činjenice da radiografisani objekat prikazujemo u dve dimenzije n Efekat sumacije n Efekat pokrivanja n Efekat blještanja n Tangencionalni efekat

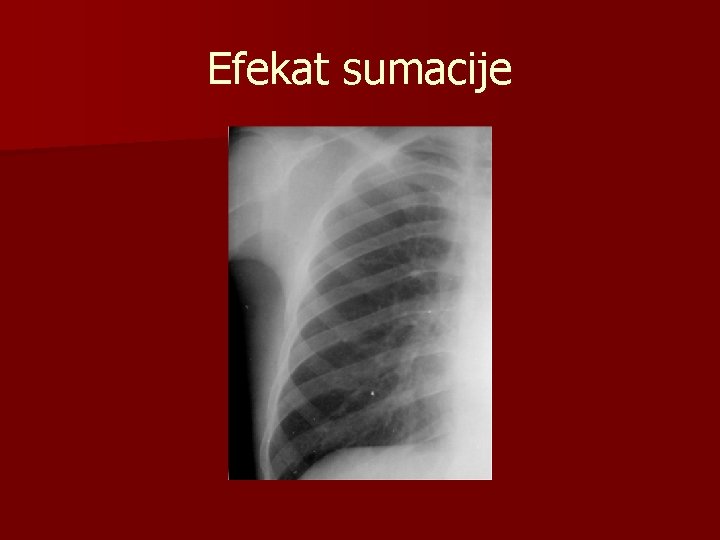

Efekat sumacije

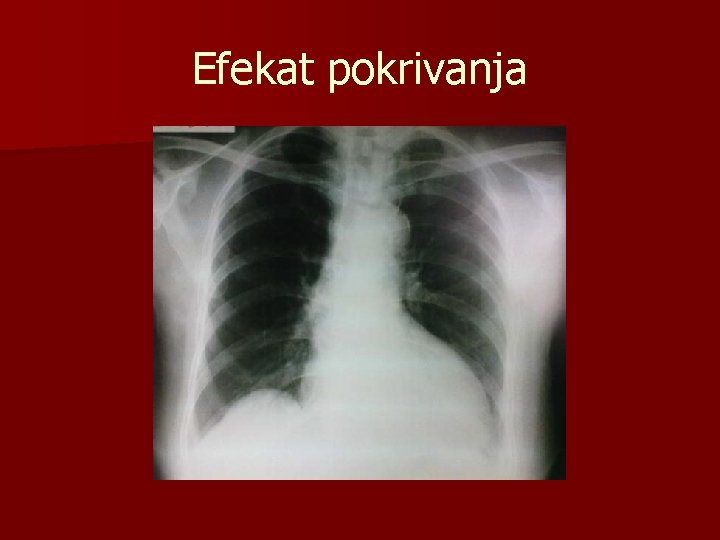

Efekat pokrivanja

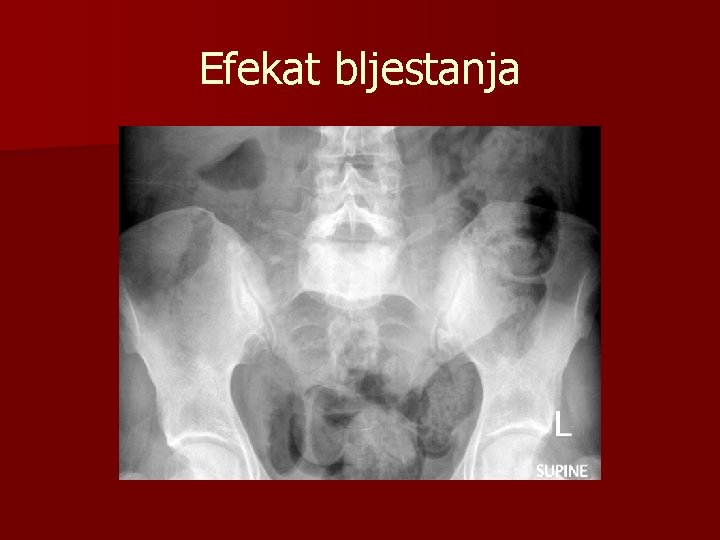

Efekat bljestanja

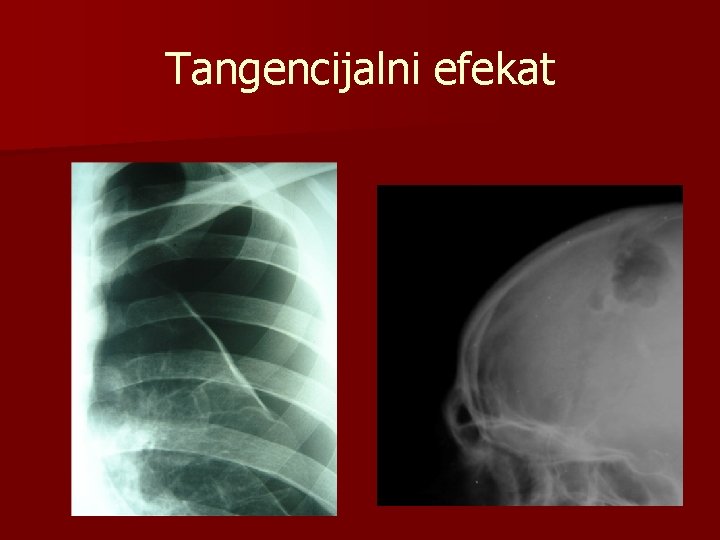

Tangencijalni efekat

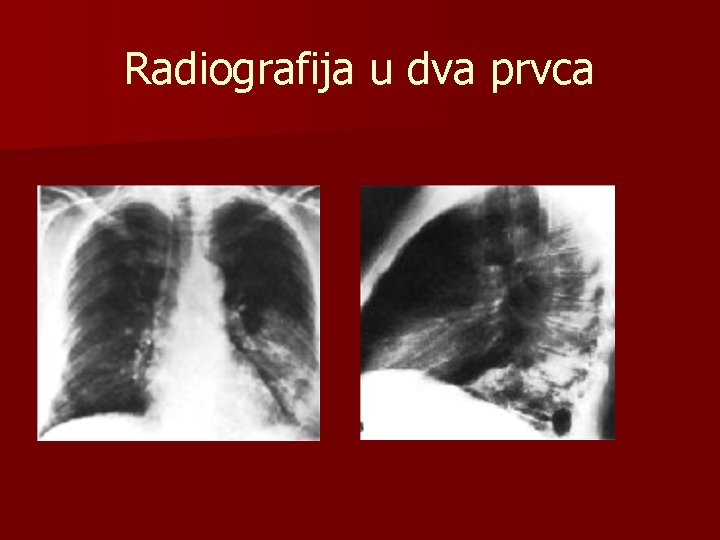

Radiografija u dva prvca

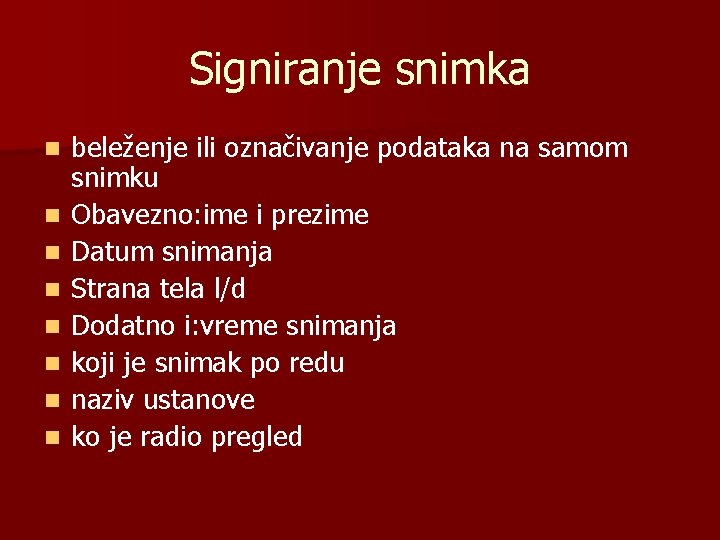

Signiranje snimka n n n n beleženje ili označivanje podataka na samom snimku Obavezno: ime i prezime Datum snimanja Strana tela l/d Dodatno i: vreme snimanja koji je snimak po redu naziv ustanove ko je radio pregled
