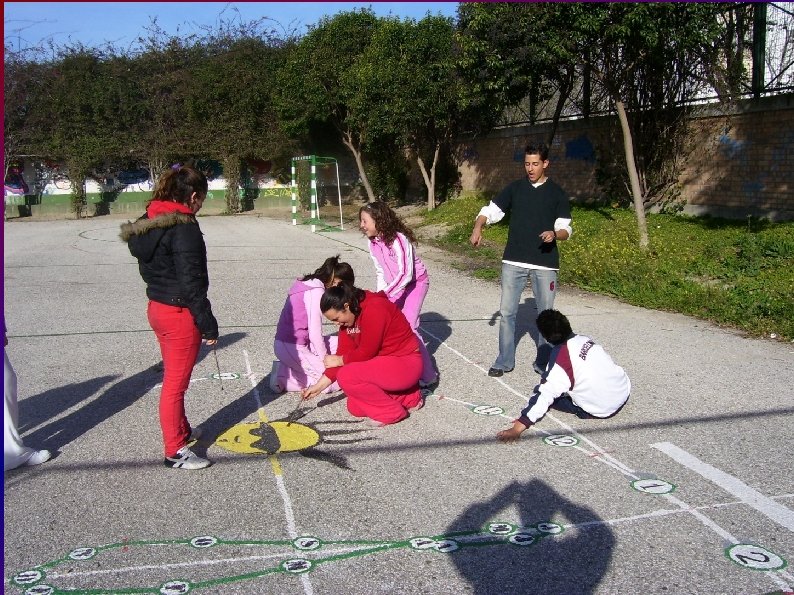

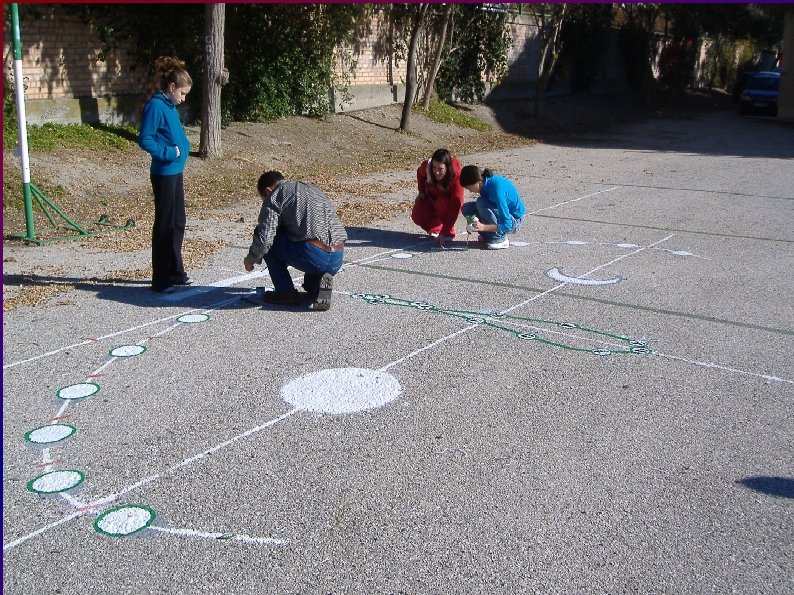

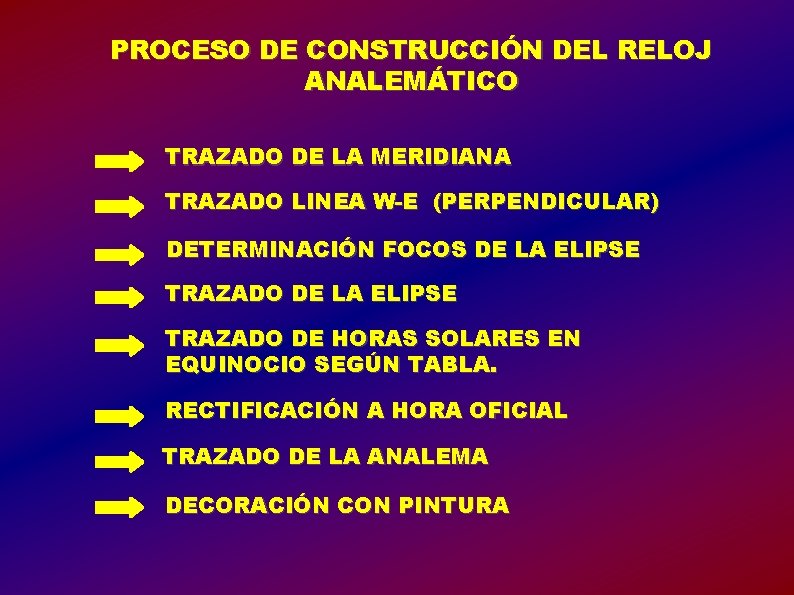

PROCESO DE CONSTRUCCIÓN DEL RELOJ ANALEMÁTICO TRAZADO DE LA MERIDIANA TRAZADO LINEA W-E (PERPENDICULAR) DETERMINACIÓN FOCOS DE LA ELIPSE TRAZADO DE HORAS SOLARES EN EQUINOCIO SEGÚN TABLA. RECTIFICACIÓN A HORA OFICIAL TRAZADO DE LA ANALEMA DECORACIÓN CON PINTURA

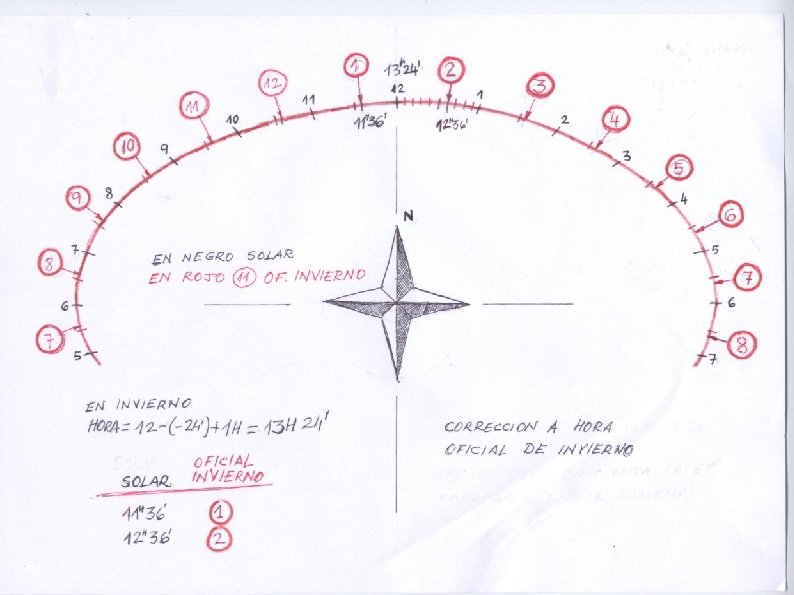

TRAZADO DE LA MERIDIANA Tratamos de determinar el momento (La hora oficial) en que el sol está en el sur. HORA OFICAL = 12 - LONGITUD + ET Hay que sumar una hora en invierno y dos en verano Ejemplo: En Jerez el día 9 de Septiembre el sol pasa por la meridiana. . HORA OFICIAL = 12 h-(-24 m)+(-3 m)+2 h = 14 h 21 m

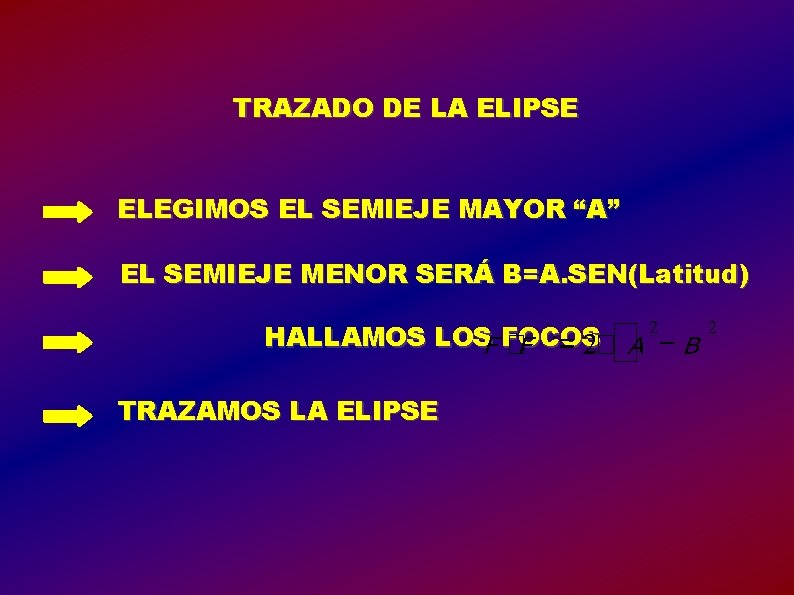

TRAZADO DE LA ELIPSE ELEGIMOS EL SEMIEJE MAYOR “A” EL SEMIEJE MENOR SERÁ B=A. SEN(Latitud) HALLAMOS LOS FOCOS TRAZAMOS LA ELIPSE

PARA JEREZ (Latidud=36, 7º) Escogiendo A= 3 m B=A. SEN(36, 7º)= 1, 79 m Distancia focal= 4, 8 m

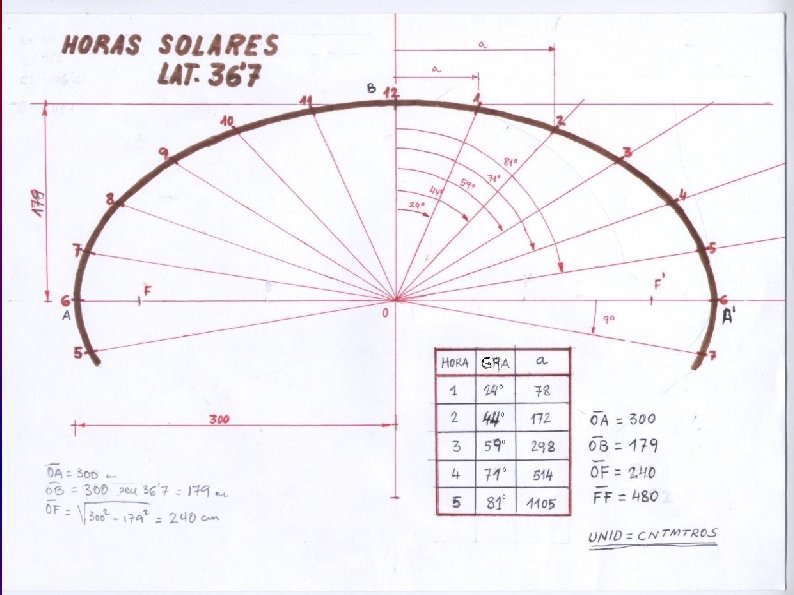

DISTRIBUCIÓN DE HORAS SOLARES Hacemos uso de la siguiente tabla y trazamos los arcos desde el centro de la elipse. Es mucho más cómodo trazar la tangente en vez del ángulo. Estos datos son para la latitud de Jerez. Para otros lugares se puede utilizar el calculador que se incluye en esta página

ECUACIÓN DEL TIEMPO ET=TSM-TSV

CON ORBITA CIRCULAR EL SOL NO ADELANTA NI ATRASA

ADELANTO Y RETRASO DEL SOL 3 2 1 4 CON LA ÓRBITA ELIPTICA UNOS DIAS SOLARES SON MAS LARGOS QUE OTROS.

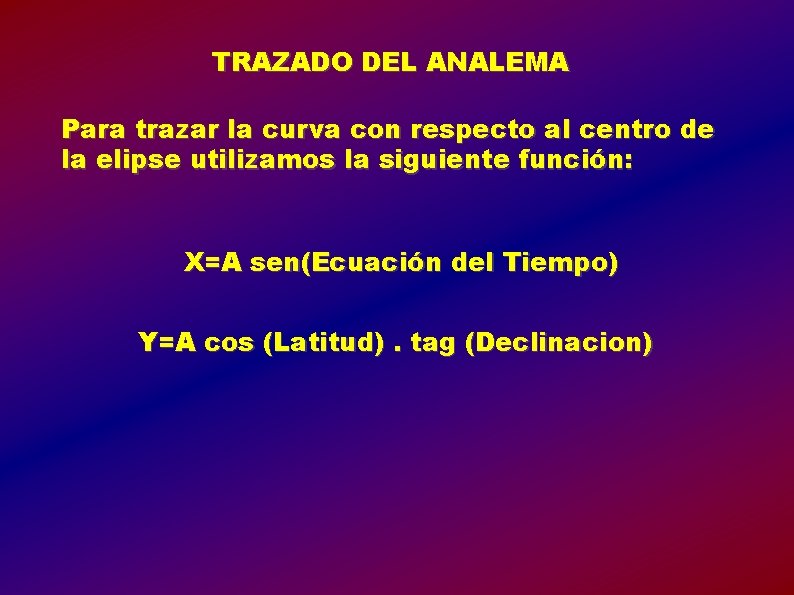

TRAZADO DEL ANALEMA Para trazar la curva con respecto al centro de la elipse utilizamos la siguiente función: X=A sen(Ecuación del Tiempo) Y=A cos (Latitud). tag (Declinacion)

ALGUNOS VALORES DE LA ECUACION DEL TIEMPO Y DECLINACIÓN

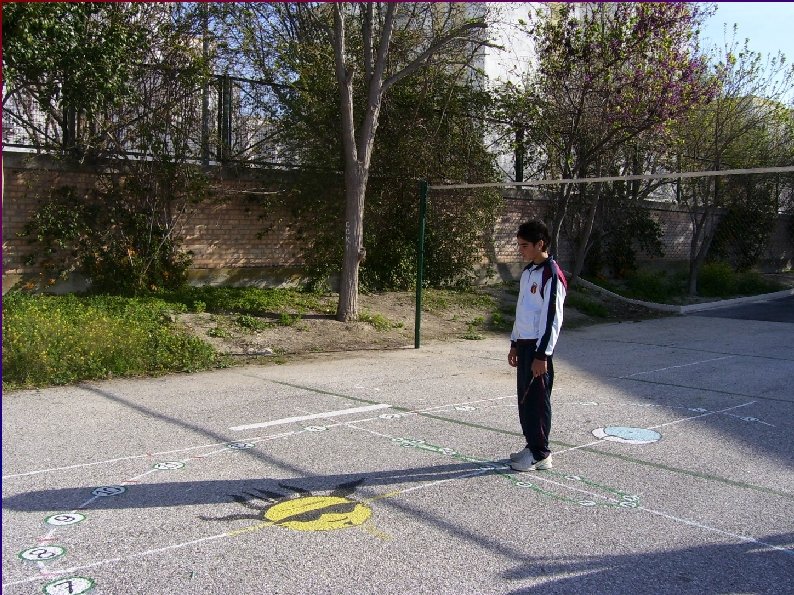

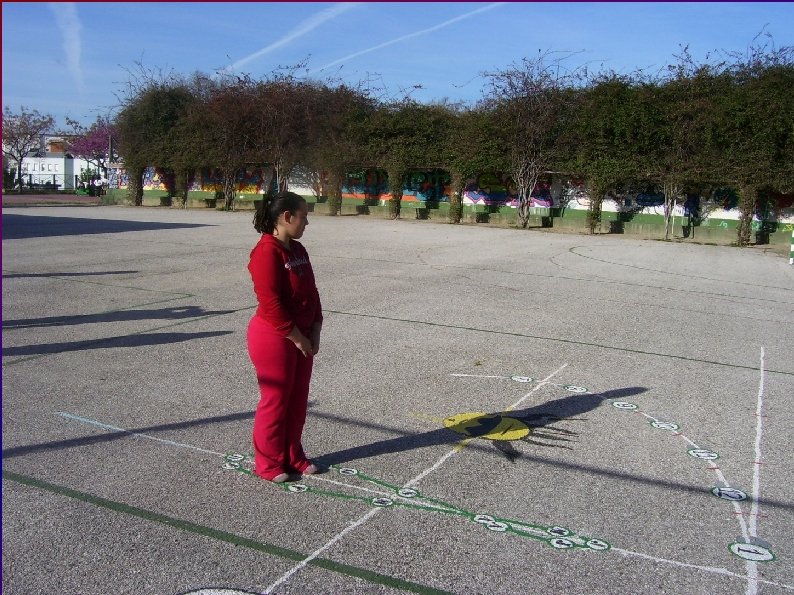

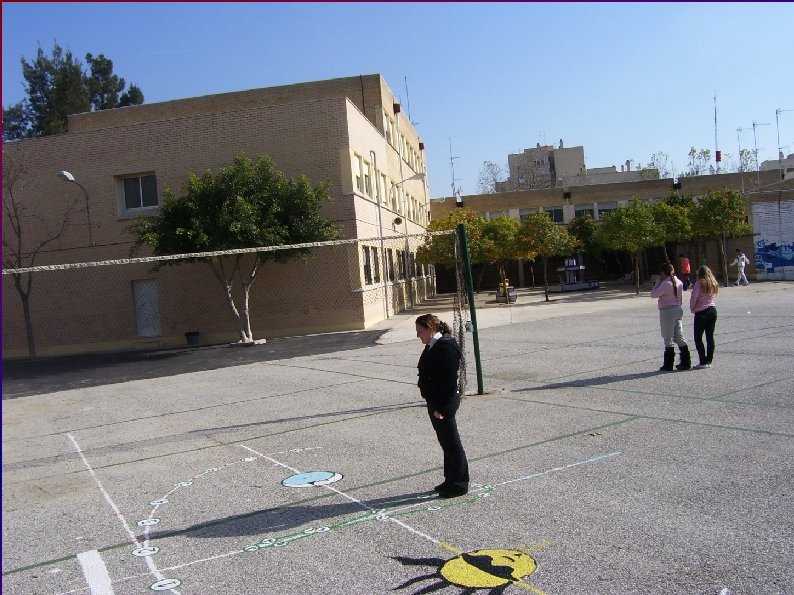

ASPECTO DE LA ANALEMA

Esta misma figura se puede obetener si fotografiamos el sol exactamente a la misma hora, en diferentes dias a lo largo del año, desde una posición fija.
