RELAZIONE LA CERTIFICAZIONE ENERGETICA PROF ING RENATO IOVINO

RELAZIONE LA CERTIFICAZIONE ENERGETICA PROF. ING. RENATO IOVINO

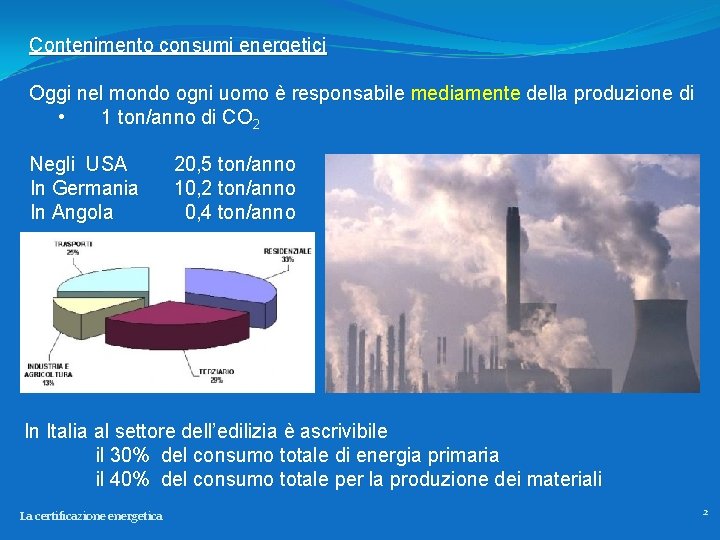

Contenimento consumi energetici Oggi nel mondo ogni uomo è responsabile mediamente della produzione di • 1 ton/anno di CO 2 Negli USA In Germania In Angola 20, 5 ton/anno 10, 2 ton/anno 0, 4 ton/anno In Italia al settore dell’edilizia è ascrivibile il 30% del consumo totale di energia primaria il 40% del consumo totale per la produzione dei materiali La certificazione energetica 2

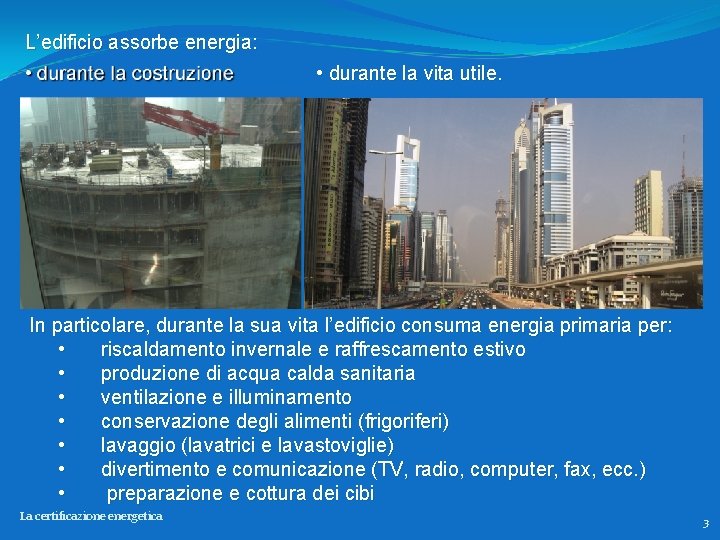

L’edificio assorbe energia: • durante la vita utile. In particolare, durante la sua vita l’edificio consuma energia primaria per: • riscaldamento invernale e raffrescamento estivo • produzione di acqua calda sanitaria • ventilazione e illuminamento • conservazione degli alimenti (frigoriferi) • lavaggio (lavatrici e lavastoviglie) • divertimento e comunicazione (TV, radio, computer, fax, ecc. ) • preparazione e cottura dei cibi La certificazione energetica 3

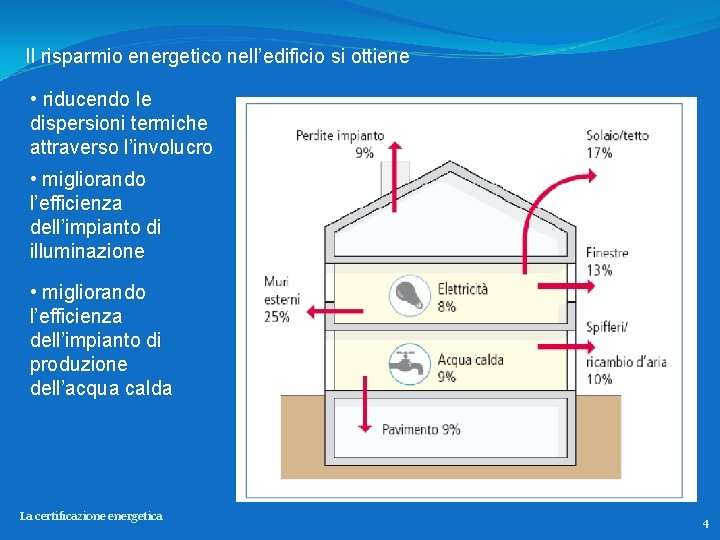

Il risparmio energetico nell’edificio si ottiene • riducendo le dispersioni termiche attraverso l’involucro • migliorando l’efficienza dell’impianto di illuminazione • migliorando l’efficienza dell’impianto di produzione dell’acqua calda La certificazione energetica 4

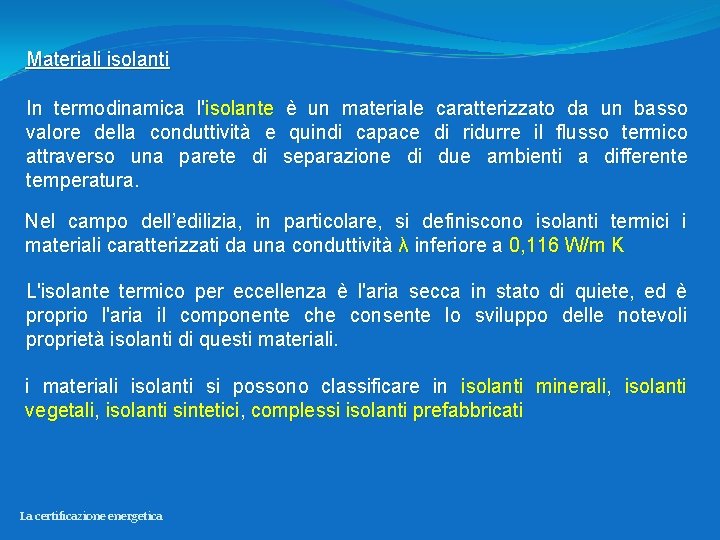

Materiali isolanti In termodinamica l'isolante è un materiale caratterizzato da un basso valore della conduttività e quindi capace di ridurre il flusso termico attraverso una parete di separazione di due ambienti a differente temperatura. Nel campo dell’edilizia, in particolare, si definiscono isolanti termici i materiali caratterizzati da una conduttività λ inferiore a 0, 116 W/m K L'isolante termico per eccellenza è l'aria secca in stato di quiete, ed è proprio l'aria il componente che consente lo sviluppo delle notevoli proprietà isolanti di questi materiali isolanti si possono classificare in isolanti minerali, isolanti vegetali, isolanti sintetici, complessi isolanti prefabbricati La certificazione energetica

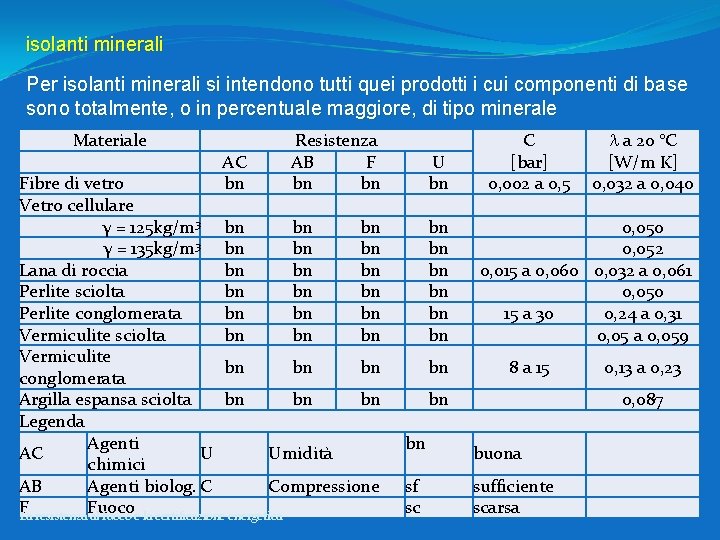

isolanti minerali Per isolanti minerali si intendono tutti quei prodotti i cui componenti di base sono totalmente, o in percentuale maggiore, di tipo minerale Materiale AC bn Resistenza AB F bn bn Fibre di vetro Vetro cellulare γ = 125 kg/m 3 bn bn bn γ = 135 kg/m 3 bn bn bn Lana di roccia bn bn bn Perlite sciolta bn bn bn Perlite conglomerata bn bn bn Vermiculite sciolta bn bn bn Vermiculite bn bn bn conglomerata Argilla espansa sciolta bn bn bn Legenda Agenti AC U Umidità chimici AB Agenti biolog. C Compressione FLa resistenza al fuoco e la certificazione energetica Fuoco U bn bn C [bar] 0, 002 a 0, 5 0, 050 0, 052 0, 015 a 0, 060 0, 032 a 0, 061 0, 050 15 a 30 0, 24 a 0, 31 0, 05 a 0, 059 8 a 15 bn bn sf sc a 20 °C [W/m K] 0, 032 a 0, 040 0, 13 a 0, 23 0, 087 buona sufficiente scarsa

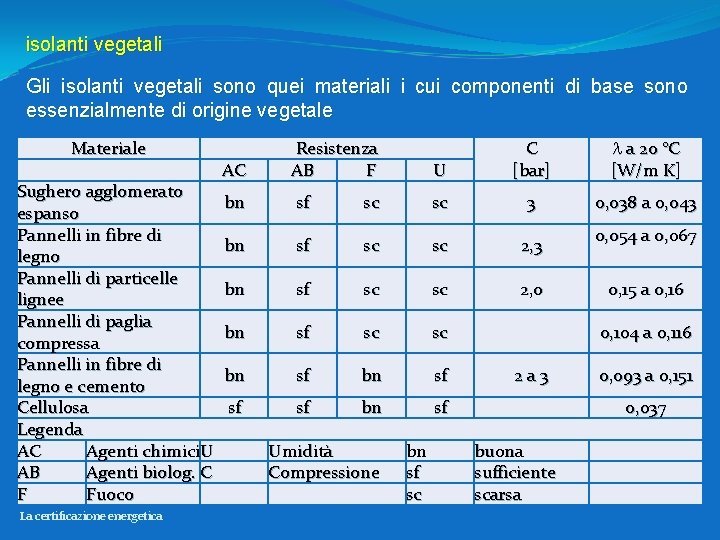

isolanti vegetali Gli isolanti vegetali sono quei materiali i cui componenti di base sono essenzialmente di origine vegetale Materiale Sughero agglomerato espanso Pannelli in fibre di legno Pannelli di particelle lignee Pannelli di paglia compressa Pannelli in fibre di legno e cemento Cellulosa Legenda AC Agenti chimici. U AB Agenti biolog. C F Fuoco La certificazione energetica U C [bar] a 20 °C [W/m K] sc sc 3 0, 038 a 0, 043 sf sc sc 2, 3 bn sf sc sc 2, 0 bn sf sc sc bn sf sf sf bn sf AC Resistenza AB F bn sf bn Umidità Compressione bn sf sc 0, 054 a 0, 067 0, 15 a 0, 16 0, 104 a 0, 116 2 a 3 0, 093 a 0, 151 0, 037 buona sufficiente scarsa

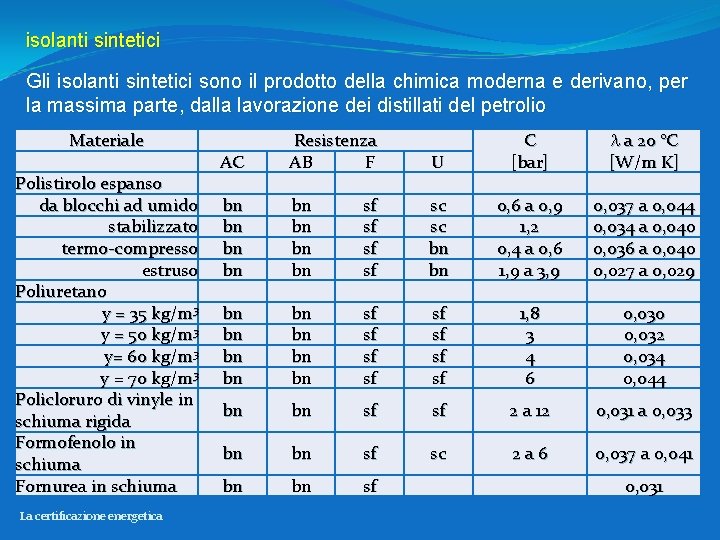

isolanti sintetici Gli isolanti sintetici sono il prodotto della chimica moderna e derivano, per la massima parte, dalla lavorazione dei distillati del petrolio Materiale Polistirolo espanso da blocchi ad umido stabilizzato termo-compresso estruso Poliuretano y = 35 kg/m 3 y = 50 kg/m 3 y= 60 kg/m 3 y = 70 kg/m 3 Policloruro di vinyle in schiuma rigida Formofenolo in schiuma Fornurea in schiuma La certificazione energetica U C [bar] a 20 °C [W/m K] sf sf sc sc bn bn 0, 6 a 0, 9 1, 2 0, 4 a 0, 6 1, 9 a 3, 9 0, 037 a 0, 044 0, 034 a 0, 040 0, 036 a 0, 040 0, 027 a 0, 029 bn bn sf sf 1, 8 3 4 6 0, 030 0, 032 0, 034 0, 044 bn bn sf sf 2 a 12 0, 031 a 0, 033 bn bn sf sc 2 a 6 0, 037 a 0, 041 bn bn sf AC Resistenza AB F bn bn bn 0, 031

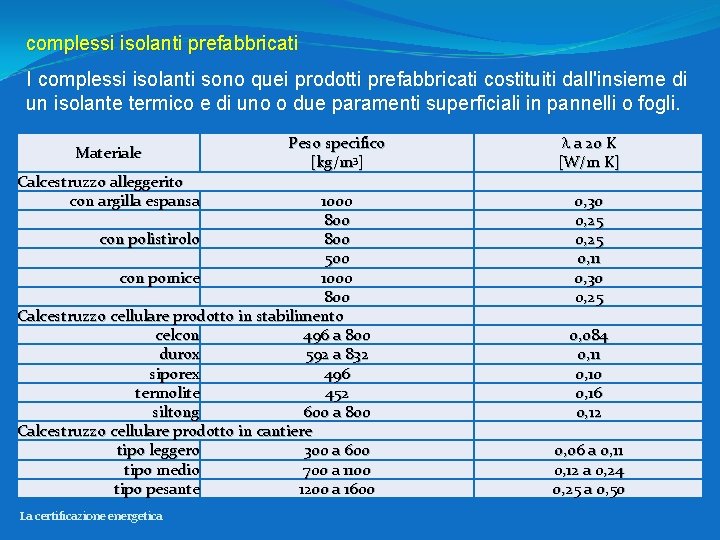

complessi isolanti prefabbricati I complessi isolanti sono quei prodotti prefabbricati costituiti dall'insieme di un isolante termico e di uno o due paramenti superficiali in pannelli o fogli. Materiale Calcestruzzo alleggerito con argilla espansa Peso specifico [kg/m 3] 1000 800 con polistirolo 800 500 con pomice 1000 800 Calcestruzzo cellulare prodotto in stabilimento celcon 496 a 800 durox 592 a 832 siporex 496 termolite 452 siltong 600 a 800 Calcestruzzo cellulare prodotto in cantiere tipo leggero 300 a 600 tipo medio 700 a 1100 tipo pesante 1200 a 1600 La certificazione energetica a 20 K [W/m K] 0, 30 0, 25 0, 11 0, 30 0, 25 0, 084 0, 11 0, 10 0, 16 0, 12 0, 06 a 0, 11 0, 12 a 0, 24 0, 25 a 0, 50

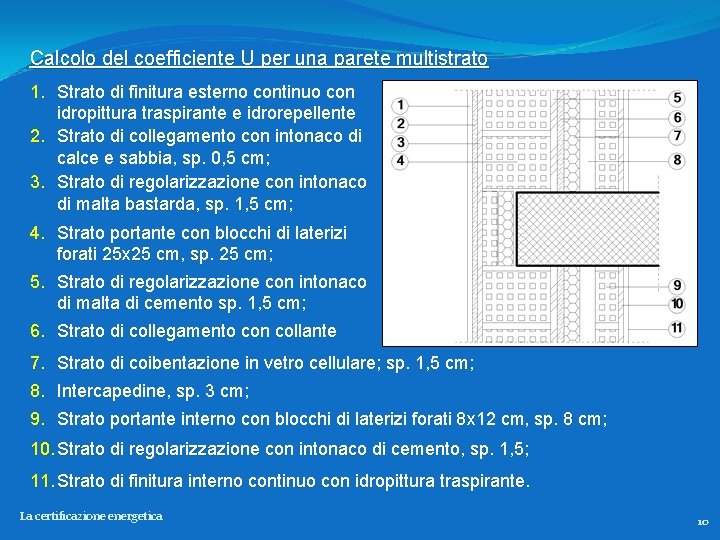

Calcolo del coefficiente U per una parete multistrato 1. Strato di finitura esterno continuo con idropittura traspirante e idrorepellente 2. Strato di collegamento con intonaco di calce e sabbia, sp. 0, 5 cm; 3. Strato di regolarizzazione con intonaco di malta bastarda, sp. 1, 5 cm; 4. Strato portante con blocchi di laterizi forati 25 x 25 cm, sp. 25 cm; 5. Strato di regolarizzazione con intonaco di malta di cemento sp. 1, 5 cm; 6. Strato di collegamento con collante 7. Strato di coibentazione in vetro cellulare; sp. 1, 5 cm; 8. Intercapedine, sp. 3 cm; 9. Strato portante interno con blocchi di laterizi forati 8 x 12 cm, sp. 8 cm; 10. Strato di regolarizzazione con intonaco di cemento, sp. 1, 5; 11. Strato di finitura interno continuo con idropittura traspirante. La certificazione energetica 10

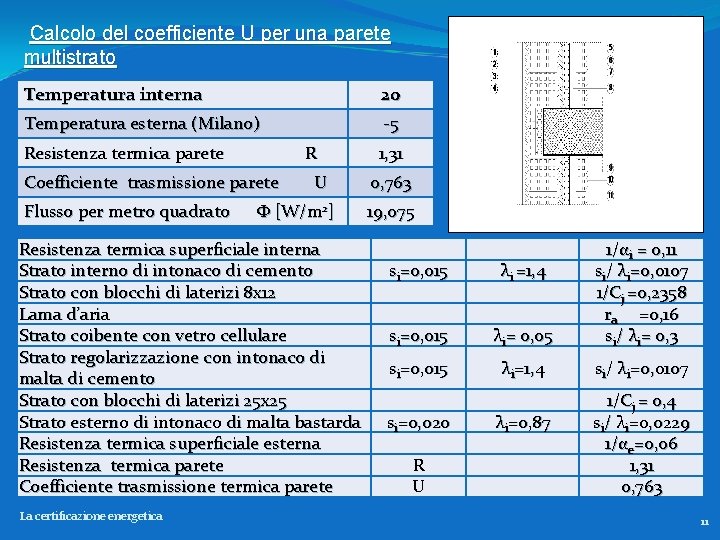

Calcolo del coefficiente U per una parete multistrato Temperatura interna 20 Temperatura esterna (Milano) -5 Resistenza termica parete R 1, 31 Coefficiente trasmissione parete U 0, 763 Flusso per metro quadrato Φ [W/m 2] 19, 075 Resistenza termica superficiale interna Strato interno di intonaco di cemento Strato con blocchi di laterizi 8 x 12 Lama d’aria Strato coibente con vetro cellulare Strato regolarizzazione con intonaco di malta di cemento Strato con blocchi di laterizi 25 x 25 Strato esterno di intonaco di malta bastarda Resistenza termica superficiale esterna Resistenza termica parete Coefficiente trasmissione termica parete La certificazione energetica si=0, 015 λi =1, 4 si=0, 015 λi= 0, 05 1/αi = 0, 11 si/ λi=0, 0107 1/Cj =0, 2358 ra =0, 16 si/ λi= 0, 3 si=0, 015 λi=1, 4 si/ λi=0, 0107 si=0, 020 R U λi=0, 87 1/Cj = 0, 4 si/ λi=0, 0229 1/αe=0, 06 1, 31 0, 763 11

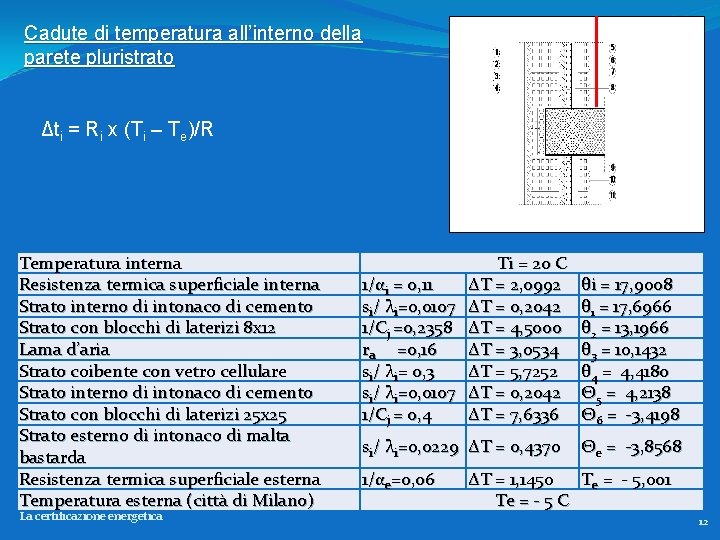

Cadute di temperatura all’interno della parete pluristrato Δti = Ri x (Ti – Te)/R Temperatura interna Resistenza termica superficiale interna Strato interno di intonaco di cemento Strato con blocchi di laterizi 8 x 12 Lama d’aria Strato coibente con vetro cellulare Strato interno di intonaco di cemento Strato con blocchi di laterizi 25 x 25 Strato esterno di intonaco di malta bastarda Resistenza termica superficiale esterna Temperatura esterna (città di Milano) La certificazione energetica 1/αi = 0, 11 si/ λi=0, 0107 1/Cj =0, 2358 ra =0, 16 si/ λi= 0, 3 si/ λi=0, 0107 1/Cj = 0, 4 Ti = 20 C ΔT = 2, 0992 ΔT = 0, 2042 ΔT = 4, 5000 ΔT = 3, 0534 ΔT = 5, 7252 ΔT = 0, 2042 ΔT = 7, 6336 si/ λi=0, 0229 ΔT = 0, 4370 1/αe=0, 06 θi = 17, 9008 θ 1 = 17, 6966 θ 2 = 13, 1966 θ 3 = 10, 1432 θ 4 = 4, 4180 Θ 5 = 4, 2138 Θ 6 = -3, 4198 Θe = -3, 8568 ΔT = 1, 1450 Te = - 5, 001 Te = - 5 C 12

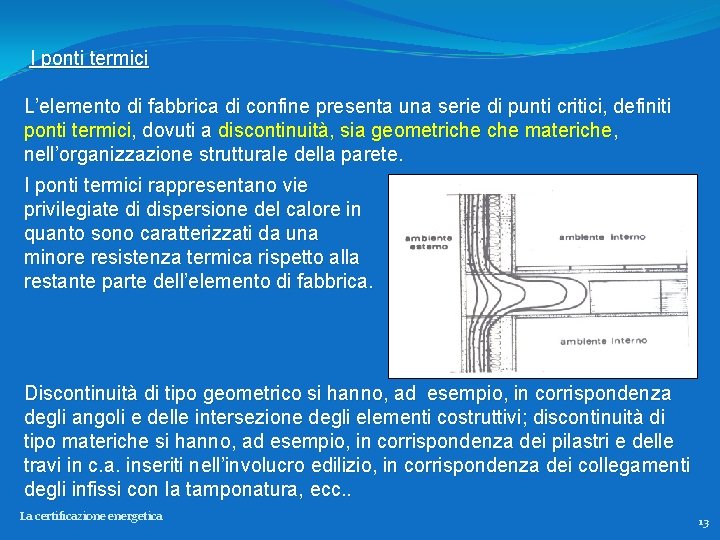

I ponti termici L’elemento di fabbrica di confine presenta una serie di punti critici, definiti ponti termici, dovuti a discontinuità, sia geometriche materiche, nell’organizzazione strutturale della parete. I ponti termici rappresentano vie privilegiate di dispersione del calore in quanto sono caratterizzati da una minore resistenza termica rispetto alla restante parte dell’elemento di fabbrica. Discontinuità di tipo geometrico si hanno, ad esempio, in corrispondenza degli angoli e delle intersezione degli elementi costruttivi; discontinuità di tipo materiche si hanno, ad esempio, in corrispondenza dei pilastri e delle travi in c. a. inseriti nell’involucro edilizio, in corrispondenza dei collegamenti degli infissi con la tamponatura, ecc. . La certificazione energetica 13

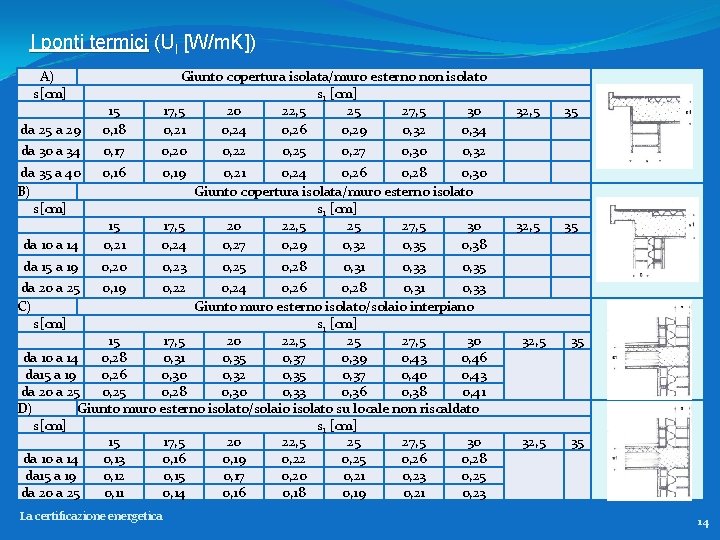

I ponti termici (Ul [W/m. K]) A) s[cm] da 25 a 29 15 0, 18 Giunto copertura isolata/muro esterno non isolato s 1 [cm] 17, 5 20 22, 5 25 27, 5 30 0, 21 0, 24 0, 26 0, 29 0, 32 0, 34 da 30 a 34 0, 17 0, 20 da 35 a 40 B) s[cm] 0, 16 0, 19 0, 22 0, 25 0, 27 0, 30 da 10 a 14 15 0, 21 da 15 a 19 0, 20 0, 23 da 20 a 25 C) s[cm] 0, 19 0, 22 0, 28 0, 31 0, 33 32, 5 35 0, 24 0, 26 0, 28 0, 31 0, 33 Giunto muro esterno isolato/solaio interpiano s 1 [cm] 15 17, 5 20 22, 5 25 27, 5 30 da 10 a 14 0, 28 0, 31 0, 35 0, 37 0, 39 0, 43 0, 46 da 15 a 19 0, 26 0, 30 0, 32 0, 35 0, 37 0, 40 0, 43 da 20 a 25 0, 28 0, 30 0, 33 0, 36 0, 38 0, 41 D) Giunto muro esterno isolato/solaio isolato su locale non riscaldato s[cm] s 1 [cm] 15 17, 5 20 22, 5 25 27, 5 30 da 10 a 14 0, 13 0, 16 0, 19 0, 22 0, 25 0, 26 0, 28 da 15 a 19 0, 12 0, 15 0, 17 0, 20 0, 21 0, 23 0, 25 da 20 a 25 0, 11 0, 14 0, 16 0, 18 0, 19 0, 21 0, 23 La certificazione energetica 35 0, 32 0, 21 0, 24 0, 26 0, 28 0, 30 Giunto copertura isolata/muro esterno isolato s 1 [cm] 17, 5 20 22, 5 25 27, 5 30 0, 24 0, 27 0, 29 0, 32 0, 35 0, 38 0, 25 32, 5 35 14

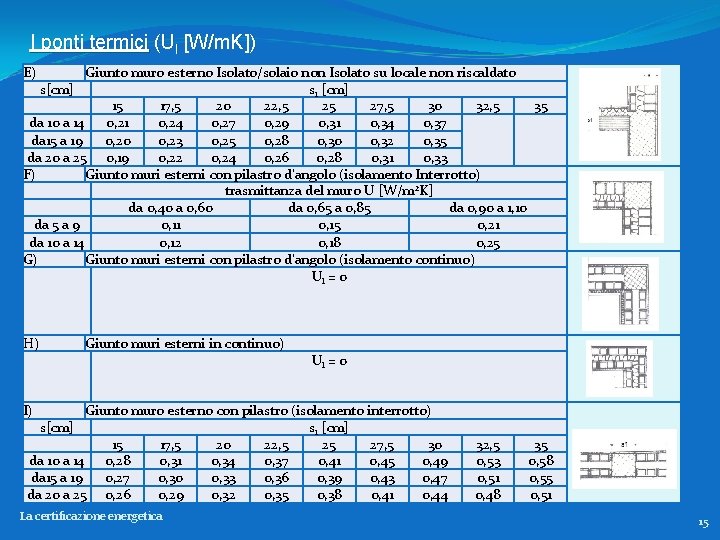

I ponti termici (Ul [W/m. K]) E) Giunto muro esterno Isolato/solaio non Isolato su locale non riscaldato s[cm] s 1 [cm] 15 17, 5 20 22, 5 25 27, 5 30 32, 5 35 da 10 a 14 0, 21 0, 24 0, 27 0, 29 0, 31 0, 34 0, 37 da 15 a 19 0, 20 0, 23 0, 25 0, 28 0, 30 0, 32 0, 35 da 20 a 25 0, 19 0, 22 0, 24 0, 26 0, 28 0, 31 0, 33 F) Giunto muri esterni con pilastro d'angolo (isolamento Interrotto) trasmittanza del muro U [W/m 2 K] da 0, 40 a 0, 60 da 0, 65 a 0, 85 da 0, 90 a 1, 10 da 5 a 9 0, 11 0, 15 0, 21 da 10 a 14 0, 12 0, 18 0, 25 G) Giunto muri esterni con pilastro d'angolo (isolamento continuo) Ul = 0 H) Giunto muri esterni in continuo) Ul = 0 I) Giunto muro esterno con pilastro (isolamento interrotto) s[cm] s 1 [cm] 15 17, 5 20 22, 5 25 27, 5 30 da 10 a 14 0, 28 0, 31 0, 34 0, 37 0, 41 0, 45 0, 49 da 15 a 19 0, 27 0, 30 0, 33 0, 36 0, 39 0, 43 0, 47 da 20 a 25 0, 26 0, 29 0, 32 0, 35 0, 38 0, 41 0, 44 La certificazione energetica 32, 5 0, 53 0, 51 0, 48 35 0, 58 0, 55 0, 51 15

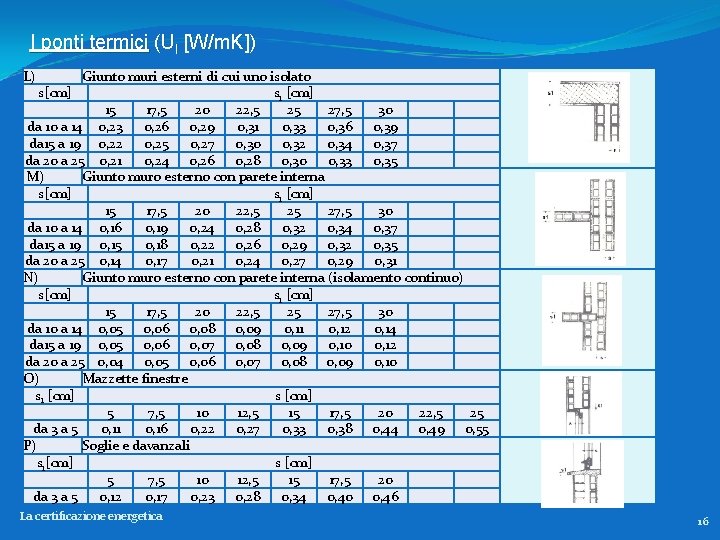

I ponti termici (Ul [W/m. K]) L) Giunto muri esterni di cui uno isolato s[cm] s 1 [cm] 15 17, 5 20 22, 5 25 27, 5 30 da 10 a 14 0, 23 0, 26 0, 29 0, 31 0, 33 0, 36 0, 39 da 15 a 19 0, 22 0, 25 0, 27 0, 30 0, 32 0, 34 0, 37 da 20 a 25 0, 21 0, 24 0, 26 0, 28 0, 30 0, 33 0, 35 M) Giunto muro esterno con parete interna s[cm] s 1 [cm] 15 17, 5 20 22, 5 25 27, 5 30 da 10 a 14 0, 16 0, 19 0, 24 0, 28 0, 32 0, 34 0, 37 da 15 a 19 0, 15 0, 18 0, 22 0, 26 0, 29 0, 32 0, 35 da 20 a 25 0, 14 0, 17 0, 21 0, 24 0, 27 0, 29 0, 31 N) Giunto muro esterno con parete interna (isolamento continuo) s[cm] s 1 [cm] 15 17, 5 20 22, 5 25 27, 5 30 da 10 a 14 0, 05 0, 06 0, 08 0, 09 0, 11 0, 12 0, 14 da 15 a 19 0, 05 0, 06 0, 07 0, 08 0, 09 0, 10 0, 12 da 20 a 25 0, 04 0, 05 0, 06 0, 07 0, 08 0, 09 0, 10 O) Mazzette finestre s 1 [cm] s [cm] 5 7, 5 10 12, 5 15 17, 5 20 22, 5 25 da 3 a 5 0, 11 0, 16 0, 22 0, 27 0, 33 0, 38 0, 44 0, 49 0, 55 P) Soglie e davanzali s 1[cm] s [cm] 5 7, 5 10 12, 5 15 17, 5 20 da 3 a 5 0, 12 0, 17 0, 23 0, 28 0, 34 0, 40 0, 46 La certificazione energetica 16

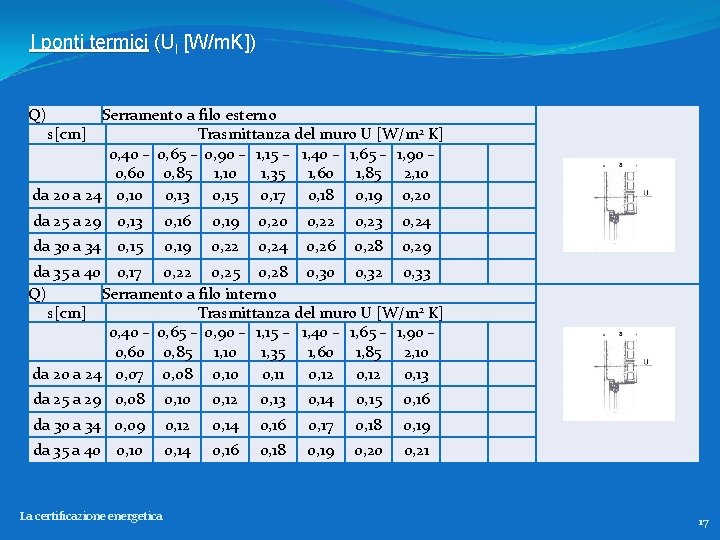

I ponti termici (Ul [W/m. K]) Q) Serramento a filo esterno s[cm] Trasmittanza del muro U [W/m 2 K] 0, 40 – 0, 65 – 0, 90 – 1, 15 – 1, 40 – 1, 65 – 1, 90 – 0, 60 0, 85 1, 10 1, 35 1, 60 1, 85 2, 10 da 20 a 24 0, 10 0, 13 0, 15 0, 17 0, 18 0, 19 0, 20 da 25 a 29 0, 13 0, 16 0, 19 0, 20 0, 22 0, 23 0, 24 da 30 a 34 0, 15 0, 19 0, 22 0, 24 0, 26 0, 28 0, 29 da 35 a 40 0, 17 0, 22 0, 25 0, 28 0, 30 0, 32 0, 33 Q) Serramento a filo interno s[cm] Trasmittanza del muro U [W/m 2 K] 0, 40 – 0, 65 – 0, 90 – 1, 15 – 1, 40 – 1, 65 – 1, 90 – 0, 60 0, 85 1, 10 1, 35 1, 60 1, 85 2, 10 da 20 a 24 0, 07 0, 08 0, 10 0, 11 0, 12 0, 13 da 25 a 29 0, 08 0, 10 0, 12 0, 13 0, 14 0, 15 0, 16 da 30 a 34 0, 09 0, 12 0, 14 0, 16 0, 17 0, 18 0, 19 da 35 a 40 0, 14 0, 16 0, 18 0, 19 0, 20 0, 21 La certificazione energetica 17

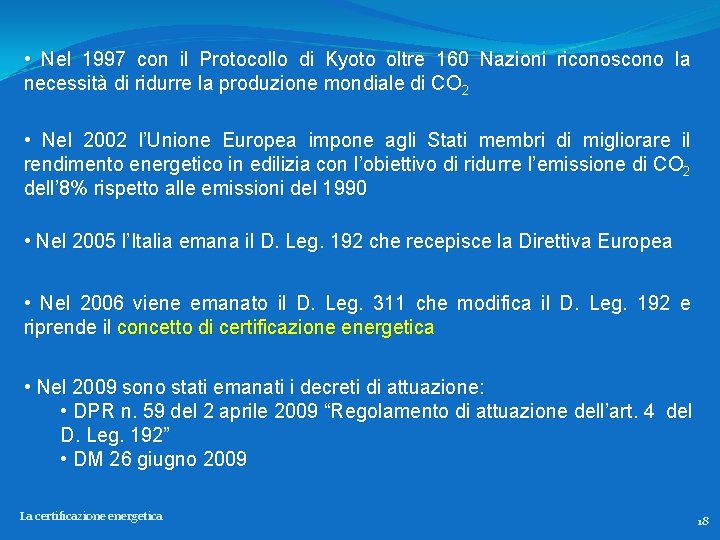

• Nel 1997 con il Protocollo di Kyoto oltre 160 Nazioni riconoscono la necessità di ridurre la produzione mondiale di CO 2 • Nel 2002 l’Unione Europea impone agli Stati membri di migliorare il rendimento energetico in edilizia con l’obiettivo di ridurre l’emissione di CO 2 dell’ 8% rispetto alle emissioni del 1990 • Nel 2005 l’Italia emana il D. Leg. 192 che recepisce la Direttiva Europea • Nel 2006 viene emanato il D. Leg. 311 che modifica il D. Leg. 192 e riprende il concetto di certificazione energetica • Nel 2009 sono stati emanati i decreti di attuazione: • DPR n. 59 del 2 aprile 2009 “Regolamento di attuazione dell’art. 4 del D. Leg. 192” • DM 26 giugno 2009 La certificazione energetica 18

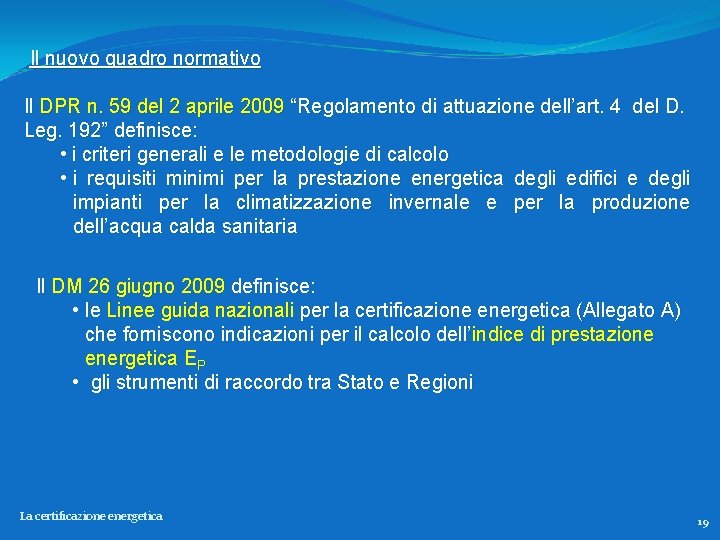

Il nuovo quadro normativo Il DPR n. 59 del 2 aprile 2009 “Regolamento di attuazione dell’art. 4 del D. Leg. 192” definisce: • i criteri generali e le metodologie di calcolo • i requisiti minimi per la prestazione energetica degli edifici e degli impianti per la climatizzazione invernale e per la produzione dell’acqua calda sanitaria Il DM 26 giugno 2009 definisce: • le Linee guida nazionali per la certificazione energetica (Allegato A) che forniscono indicazioni per il calcolo dell’indice di prestazione energetica EP • gli strumenti di raccordo tra Stato e Regioni La certificazione energetica 19

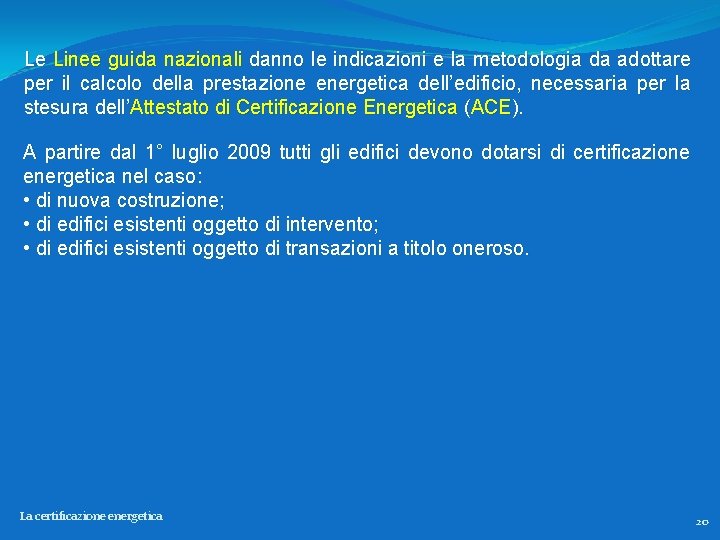

Le Linee guida nazionali danno le indicazioni e la metodologia da adottare per il calcolo della prestazione energetica dell’edificio, necessaria per la stesura dell’Attestato di Certificazione Energetica (ACE). A partire dal 1° luglio 2009 tutti gli edifici devono dotarsi di certificazione energetica nel caso: • di nuova costruzione; • di edifici esistenti oggetto di intervento; • di edifici esistenti oggetto di transazioni a titolo oneroso. La certificazione energetica 20

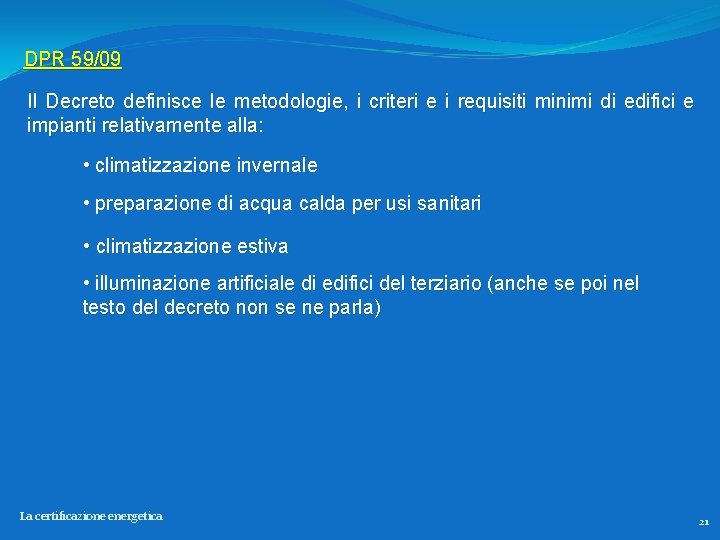

DPR 59/09 Il Decreto definisce le metodologie, i criteri e i requisiti minimi di edifici e impianti relativamente alla: • climatizzazione invernale • preparazione di acqua calda per usi sanitari • climatizzazione estiva • illuminazione artificiale di edifici del terziario (anche se poi nel testo del decreto non se ne parla) La certificazione energetica 21

DPR 59/09 Per quanto riguarda gli ambiti d’applicazione, gli unici casi esclusi si riferiscono a: a) edifici di particolare interesse storico o artistico nei casi in cui il rispetto delle prescrizioni implicherebbe un’alterazione delle loro caratteristiche; b) fabbricati industriali, artigianali e agricoli riscaldati solo da processi per le proprie esigenze produttive; c) fabbricati isolati con superficie utile < 50 m 2; d) impianti installati ai fini del processo produttivo realizzato nell’edificio, anche se utilizzati, in parte non preponderante, per gli usi tipici del settore civile. La certificazione energetica

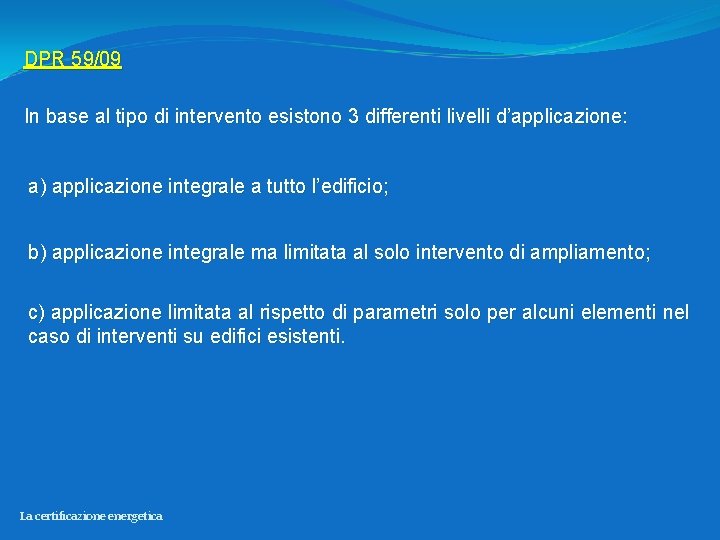

DPR 59/09 In base al tipo di intervento esistono 3 differenti livelli d’applicazione: a) applicazione integrale a tutto l’edificio; b) applicazione integrale ma limitata al solo intervento di ampliamento; c) applicazione limitata al rispetto di parametri solo per alcuni elementi nel caso di interventi su edifici esistenti. La certificazione energetica

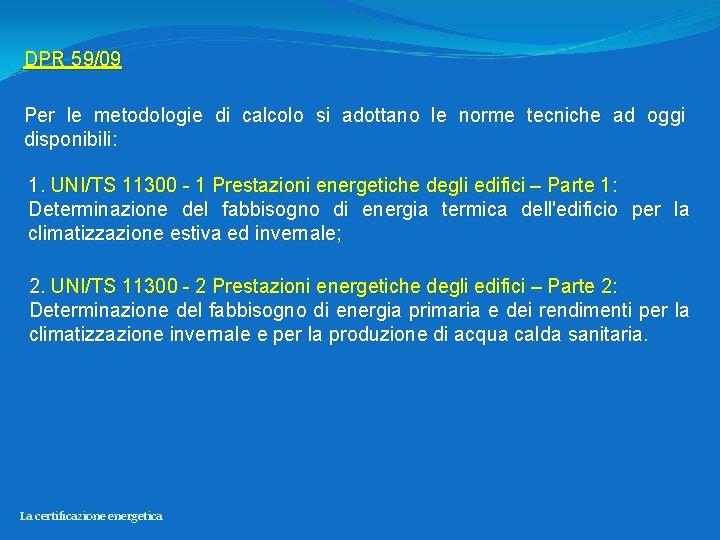

DPR 59/09 Per le metodologie di calcolo si adottano le norme tecniche ad oggi disponibili: 1. UNI/TS 11300 - 1 Prestazioni energetiche degli edifici – Parte 1: Determinazione del fabbisogno di energia termica dell'edificio per la climatizzazione estiva ed invernale; 2. UNI/TS 11300 - 2 Prestazioni energetiche degli edifici – Parte 2: Determinazione del fabbisogno di energia primaria e dei rendimenti per la climatizzazione invernale e per la produzione di acqua calda sanitaria. La certificazione energetica

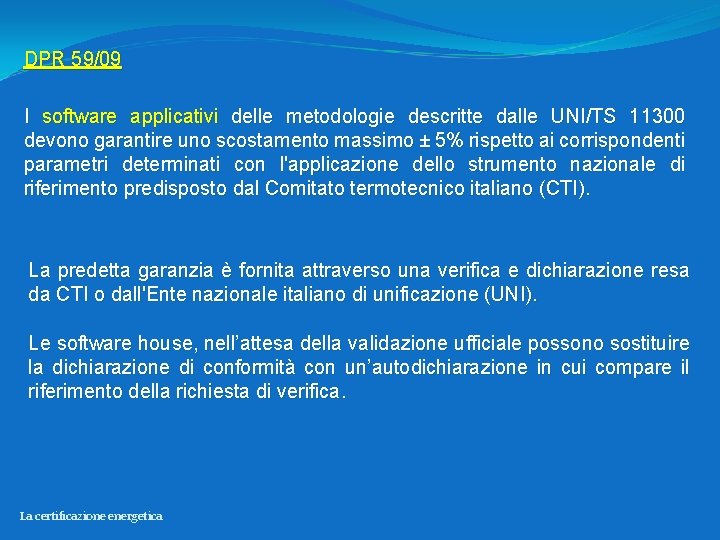

DPR 59/09 I software applicativi delle metodologie descritte dalle UNI/TS 11300 devono garantire uno scostamento massimo ± 5% rispetto ai corrispondenti parametri determinati con l'applicazione dello strumento nazionale di riferimento predisposto dal Comitato termotecnico italiano (CTI). La predetta garanzia è fornita attraverso una verifica e dichiarazione resa da CTI o dall'Ente nazionale italiano di unificazione (UNI). Le software house, nell’attesa della validazione ufficiale possono sostituire la dichiarazione di conformità con un’autodichiarazione in cui compare il riferimento della richiesta di verifica. La certificazione energetica

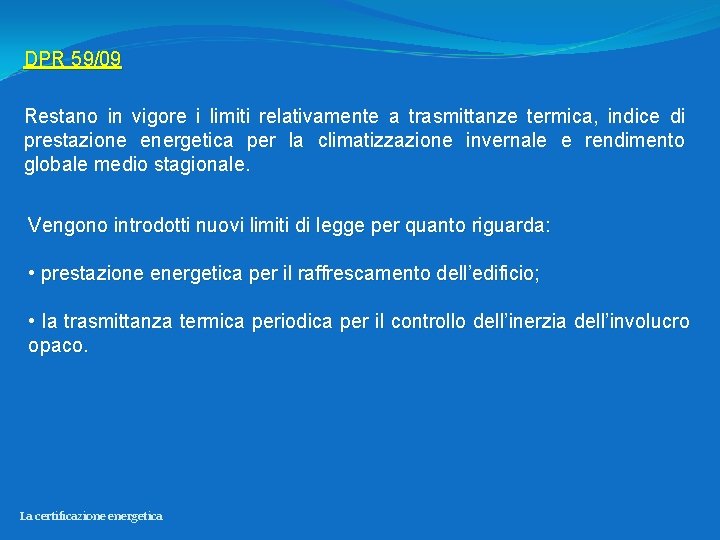

DPR 59/09 Restano in vigore i limiti relativamente a trasmittanze termica, indice di prestazione energetica per la climatizzazione invernale e rendimento globale medio stagionale. Vengono introdotti nuovi limiti di legge per quanto riguarda: • prestazione energetica per il raffrescamento dell’edificio; • la trasmittanza termica periodica per il controllo dell’inerzia dell’involucro opaco. La certificazione energetica

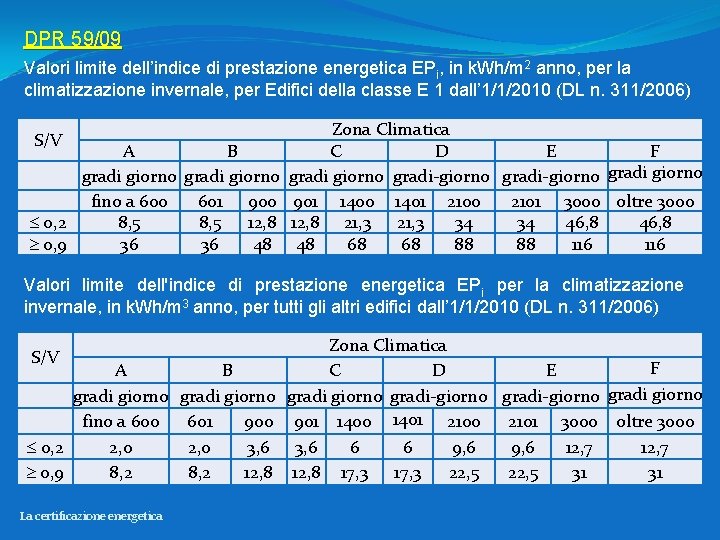

DPR 59/09 Valori limite dell’indice di prestazione energetica EPi, in k. Wh/m 2 anno, per la climatizzazione invernale, per Edifici della classe E 1 dall’ 1/1/2010 (DL n. 311/2006) ( S/V A B gradi giorno fino a 600 601 900 0, 2 8, 5 12, 8 0, 9 36 36 48 Zona Climatica C D E F gradi giorno gradi-giorno gradi giorno 901 1400 1401 2100 2101 3000 oltre 3000 12, 8 21, 3 34 34 46, 8 48 68 68 88 88 116 Valori limite dell'indice di prestazione energetica EPi per la climatizzazione invernale, in k. Wh/m 3 anno, per tutti gli altri edifici dall’ 1/1/2010 (DL n. 311/2006) ( S/V A B gradi giorno fino a 600 601 900 0, 2 2, 0 3, 6 0, 9 8, 2 12, 8 La certificazione energetica Zona Climatica F C D E gradi giorno gradi-giorno gradi giorno 901 1400 1401 2100 2101 3000 oltre 3000 3, 6 6 6 9, 6 12, 7 12, 8 17, 3 22, 5 31 31

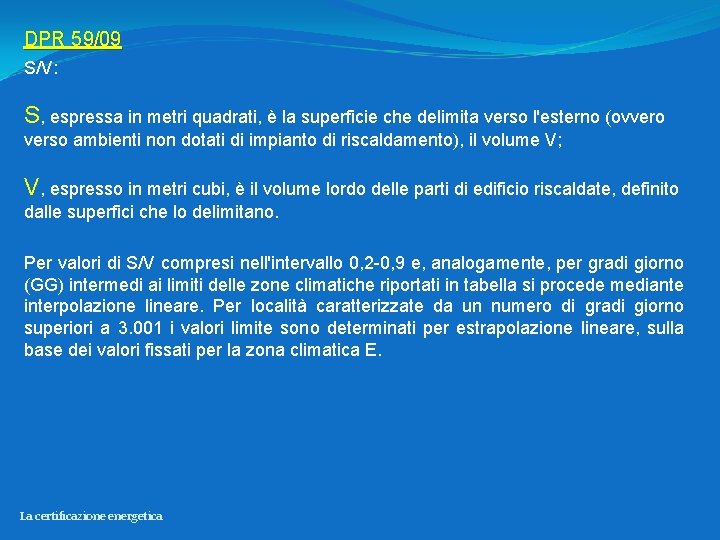

DPR 59/09 S/V: S, espressa in metri quadrati, è la superficie che delimita verso l'esterno (ovvero verso ambienti non dotati di impianto di riscaldamento), il volume V; V, espresso in metri cubi, è il volume lordo delle parti di edificio riscaldate, definito dalle superfici che lo delimitano. Per valori di S/V compresi nell'intervallo 0, 2 -0, 9 e, analogamente, per gradi giorno (GG) intermedi ai limiti delle zone climatiche riportati in tabella si procede mediante interpolazione lineare. Per località caratterizzate da un numero di gradi giorno superiori a 3. 001 i valori limite sono determinati per estrapolazione lineare, sulla base dei valori fissati per la zona climatica E. La certificazione energetica

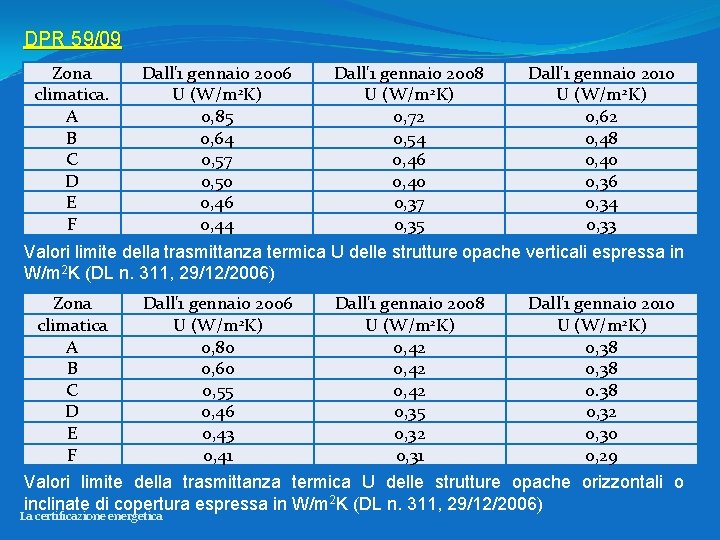

DPR 59/09 Zona climatica. A B C D E F Dall'1 gennaio 2006 U (W/m 2 K) 0, 85 0, 64 0, 57 0, 50 0, 46 0, 44 Dall'1 gennaio 2008 U (W/m 2 K) 0, 72 0, 54 0, 46 0, 40 0, 37 0, 35 Dall'1 gennaio 2010 U (W/m 2 K) 0, 62 0, 48 0, 40 0, 36 0, 34 0, 33 Valori limite della trasmittanza termica U delle strutture opache verticali espressa in W/m 2 K (DL n. 311, 29/12/2006) Zona climatica A B C D E F Dall'1 gennaio 2006 U (W/m 2 K) 0, 80 0, 60 0, 55 0, 46 0, 43 0, 41 Dall'1 gennaio 2008 U (W/m 2 K) 0, 42 0, 35 0, 32 0, 31 Dall'1 gennaio 2010 U (W/m 2 K) 0, 38 0, 32 0, 30 0, 29 Valori limite della trasmittanza termica U delle strutture opache orizzontali o inclinate di copertura espressa in W/m 2 K (DL n. 311, 29/12/2006) La certificazione energetica

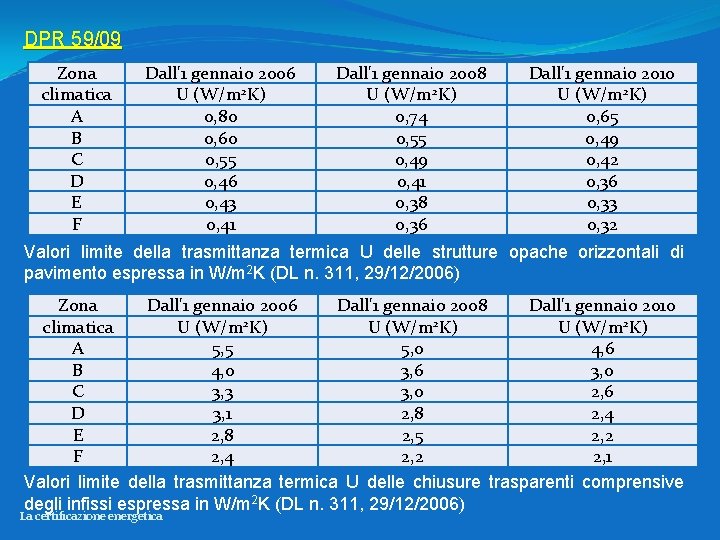

DPR 59/09 Zona climatica A B C D E F Dall'1 gennaio 2006 U (W/m 2 K) 0, 80 0, 60 0, 55 0, 46 0, 43 0, 41 Dall'1 gennaio 2008 U (W/m 2 K) 0, 74 0, 55 0, 49 0, 41 0, 38 0, 36 Dall'1 gennaio 2010 U (W/m 2 K) 0, 65 0, 49 0, 42 0, 36 0, 33 0, 32 Valori limite della trasmittanza termica U delle strutture opache orizzontali di pavimento espressa in W/m 2 K (DL n. 311, 29/12/2006) Zona Dall'1 gennaio 2006 Dall'1 gennaio 2008 Dall'1 gennaio 2010 climatica U (W/m 2 K) A 5, 5 5, 0 4, 6 B 4, 0 3, 6 3, 0 C 3, 3 3, 0 2, 6 D 3, 1 2, 8 2, 4 E 2, 8 2, 5 2, 2 F 2, 4 2, 2 2, 1 Valori limite della trasmittanza termica U delle chiusure trasparenti comprensive degli infissi espressa in W/m 2 K (DL n. 311, 29/12/2006) La certificazione energetica

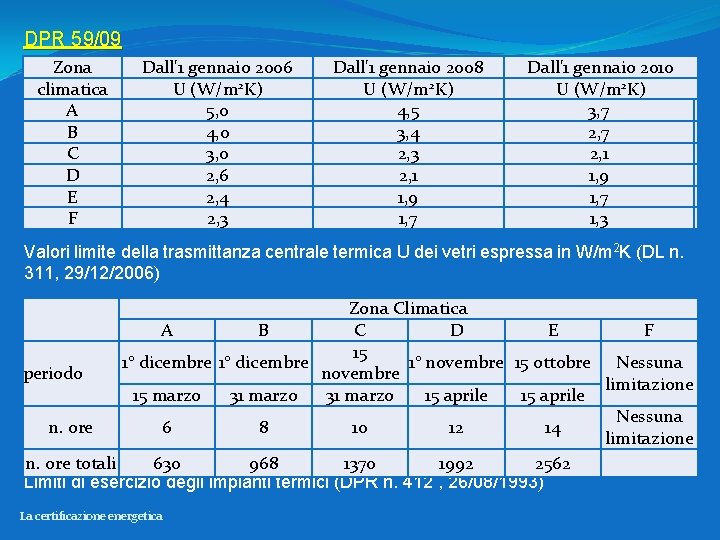

DPR 59/09 Zona climatica A B C D E F Dall'1 gennaio 2006 U (W/m 2 K) 5, 0 4, 0 3, 0 2, 6 2, 4 2, 3 Dall'1 gennaio 2008 U (W/m 2 K) 4, 5 3, 4 2, 3 2, 1 1, 9 1, 7 Dall'1 gennaio 2010 U (W/m 2 K) 3, 7 2, 1 1, 9 1, 7 1, 3 Valori limite della trasmittanza centrale termica U dei vetri espressa in W/m 2 K (DL n. 311, 29/12/2006) Zona Climatica A B C D E F 15 1° dicembre 1° novembre 15 ottobre Nessuna periodo novembre limitazione 15 marzo 31 marzo 15 aprile Nessuna n. ore 6 8 10 12 14 limitazione n. ore totali 630 968 1370 1992 2562 Limiti di esercizio degli impianti termici (DPR n. 412 , 26/08/1993) La certificazione energetica

Per lavori di ristrutturazione (ai fini del 55% di esenzione fiscale) Valori limite dell’indice di prestazione energetica EPi, in k. Wh/m 2 anno, per la climatizzazione invernale, per Edifici della classe E 1, (DM 11/03/2008) S/V 0, 2 0, 9 Zona Climatica A B C D gradi-giorno fino a 600 601 900 901 1400 1401 2100 7, 7 11, 5 19, 2 27, 5 32, 4 43, 2 61, 2 71, 3 E gradi-giorno 2101 27, 5 71, 3 3000 37, 9 94, 0 F gradi giorno oltre 3000 37, 9 94, 0 Valori limite dell'indice di prestazione energetica EPi per la climatizzazione invernale, in k. Wh/m 3 anno, per tutti gli altri edifici (DM 11 marzo 2008) S/V 0, 2 0, 9 Zona Climatica A B C D E F gradigradi-giorno giorno fino a 600 601 900 901 1400 1401 2100 2101 3000 oltre 3000 1, 8 3, 2 5, 4 7, 7 10, 3 7, 4 11, 5 15, 6 18, 3 25, 1 La certificazione energetica

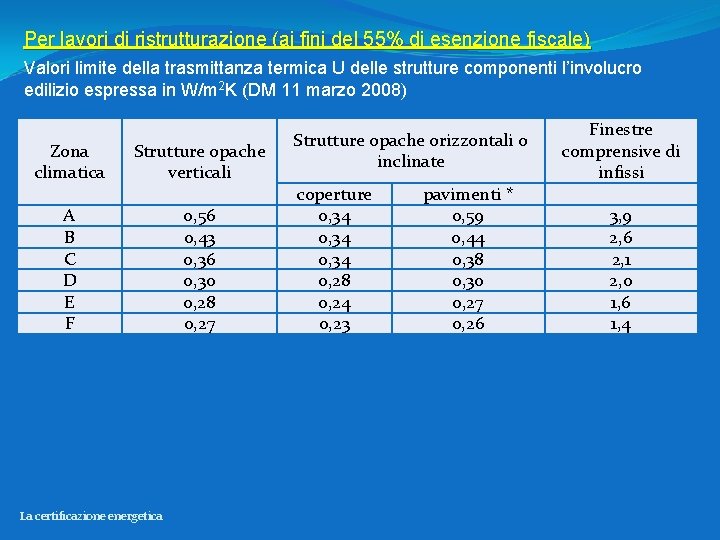

Per lavori di ristrutturazione (ai fini del 55% di esenzione fiscale) Valori limite della trasmittanza termica U delle strutture componenti l’involucro edilizio espressa in W/m 2 K (DM 11 marzo 2008) Zona climatica Strutture opache verticali Strutture opache orizzontali o inclinate Finestre comprensive di infissi coperture pavimenti * A 0, 56 0, 34 0, 59 3, 9 B 0, 43 0, 34 0, 44 2, 6 C 0, 36 0, 34 0, 38 2, 1 D 0, 30 0, 28 0, 30 2, 0 Valori. E limite dell'indice di prestazione energetica EP per la climatizzazione 0, 28 0, 24 0, 27 i 1, 6 3 invernale, in k. Wh/m 0, 27 anno, per tutti gli 0, 23 altri edifici (DM 0, 26 11 marzo 2008) F 1, 4 La certificazione energetica

Il risparmio energetico Grazie alle prestazioni dei vetri moderni, che sfruttano l'effetto serra, la finestra costituisce un ricevitore solare passivo capace di ridurre notevolmente il fabbisogno termico dell’edificio. Ma se progettata male la finestra può diventare un ponte termico. Per quantificare le perdite di calore occorre considerare la finestra nel suo insieme: vetri, telaio dell’infisso, punti di fissaggio del vetro al telaio, giunzione telaio – muro. La certificazione energetica 34

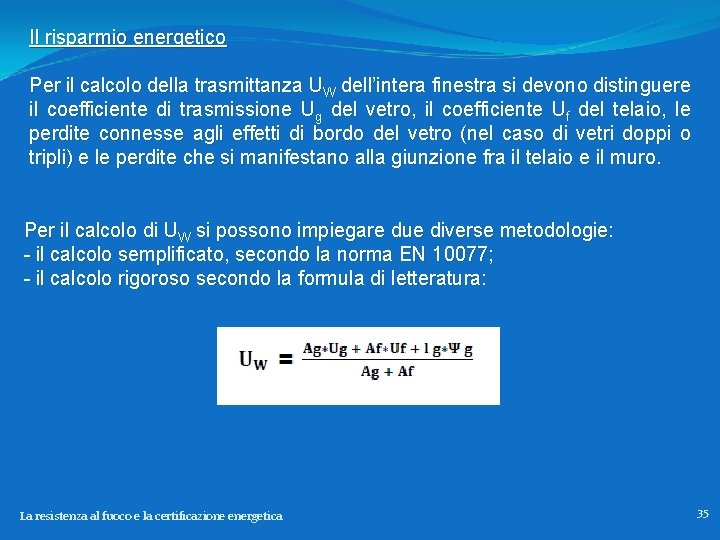

Il risparmio energetico Per il calcolo della trasmittanza UW dell’intera finestra si devono distinguere il coefficiente di trasmissione Ug del vetro, il coefficiente Uf del telaio, le perdite connesse agli effetti di bordo del vetro (nel caso di vetri doppi o tripli) e le perdite che si manifestano alla giunzione fra il telaio e il muro. Per il calcolo di UW si possono impiegare due diverse metodologie: - il calcolo semplificato, secondo la norma EN 10077; - il calcolo rigoroso secondo la formula di letteratura: La resistenza al fuoco e la certificazione energetica 35

Il risparmio energetico Nella formula precedente: Ag è l’area del vetro; Ug è la trasmittanza termica riferita all'area centrale della vetrata; Af è l’area del telaio; Uf è la trasmittanza termica del telaio in assenza della vetrata; lg è la lunghezza del perimetro del vetro; Ψg è la trasmittanza lineare del ponte termico telaio-vetri-distanziatore. Assumiamo: Ug = 1, 4 (vetro camera 4 -15 -4 con vetro a bassa emissività) La resistenza al fuoco e la certificazione energetica 36

Il risparmio energetico Valori di Ψg [W/m K] Assumiamo: Ψg = 0, 11 (telaio in acciaio con taglio termico) Assumiamo: Uf = 2, 2 (forster unico) La resistenza al fuoco e la certificazione energetica 37

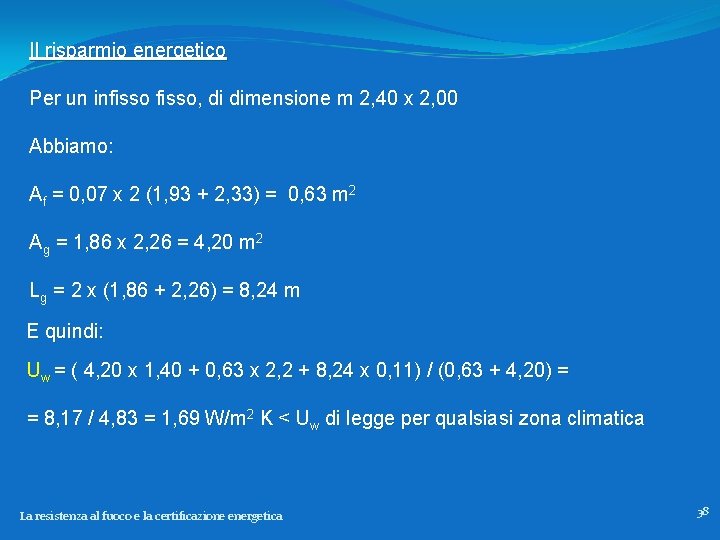

Il risparmio energetico Per un infisso, di dimensione m 2, 40 x 2, 00 Abbiamo: Af = 0, 07 x 2 (1, 93 + 2, 33) = 0, 63 m 2 Ag = 1, 86 x 2, 26 = 4, 20 m 2 Lg = 2 x (1, 86 + 2, 26) = 8, 24 m E quindi: Uw = ( 4, 20 x 1, 40 + 0, 63 x 2, 2 + 8, 24 x 0, 11) / (0, 63 + 4, 20) = = 8, 17 / 4, 83 = 1, 69 W/m 2 K < Uw di legge per qualsiasi zona climatica La resistenza al fuoco e la certificazione energetica 38

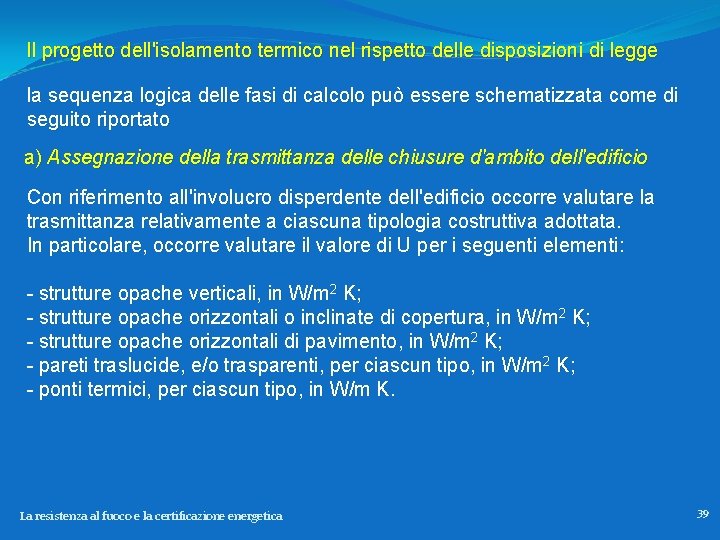

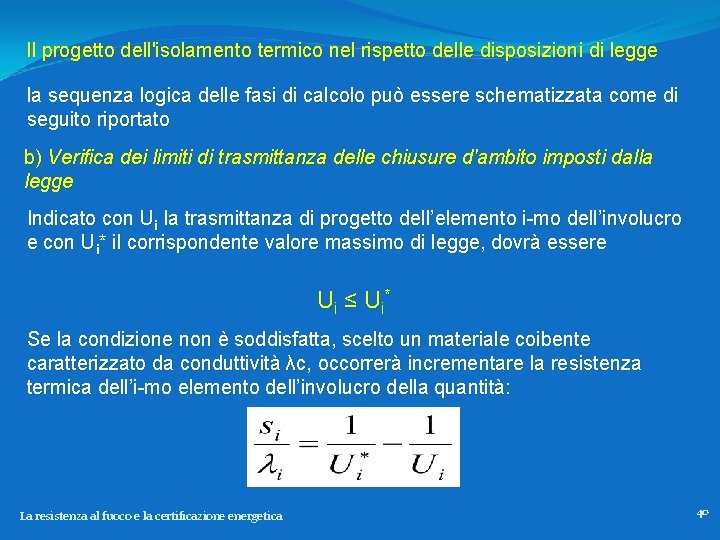

Il progetto dell'isolamento termico nel rispetto delle disposizioni di legge la sequenza logica delle fasi di calcolo può essere schematizzata come di seguito riportato a) Assegnazione della trasmittanza delle chiusure d'ambito dell'edificio Con riferimento all'involucro disperdente dell'edificio occorre valutare la trasmittanza relativamente a ciascuna tipologia costruttiva adottata. In particolare, occorre valutare il valore di U per i seguenti elementi: - strutture opache verticali, in W/m 2 K; - strutture opache orizzontali o inclinate di copertura, in W/m 2 K; - strutture opache orizzontali di pavimento, in W/m 2 K; - pareti traslucide, e/o trasparenti, per ciascun tipo, in W/m 2 K; - ponti termici, per ciascun tipo, in W/m K. La resistenza al fuoco e la certificazione energetica 39

Il progetto dell'isolamento termico nel rispetto delle disposizioni di legge la sequenza logica delle fasi di calcolo può essere schematizzata come di seguito riportato b) Verifica dei limiti di trasmittanza delle chiusure d'ambito imposti dalla legge Indicato con Ui la trasmittanza di progetto dell’elemento i-mo dell’involucro e con Ui* il corrispondente valore massimo di legge, dovrà essere U i ≤ U i* Se la condizione non è soddisfatta, scelto un materiale coibente caratterizzato da conduttività λc, occorrerà incrementare la resistenza termica dell’i-mo elemento dell’involucro della quantità: La resistenza al fuoco e la certificazione energetica 40

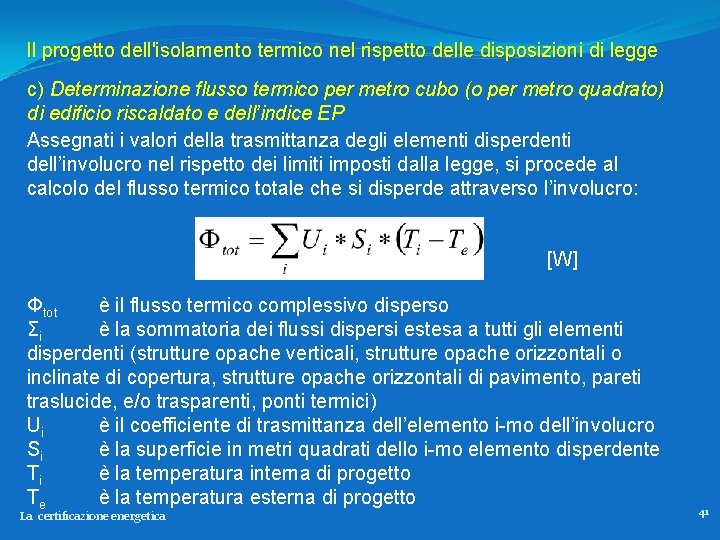

Il progetto dell'isolamento termico nel rispetto delle disposizioni di legge c) Determinazione flusso termico per metro cubo (o per metro quadrato) di edificio riscaldato e dell’indice EP Assegnati i valori della trasmittanza degli elementi disperdenti dell’involucro nel rispetto dei limiti imposti dalla legge, si procede al calcolo del flusso termico totale che si disperde attraverso l’involucro: [W] Φtot è il flusso termico complessivo disperso Σi è la sommatoria dei flussi dispersi estesa a tutti gli elementi disperdenti (strutture opache verticali, strutture opache orizzontali o inclinate di copertura, strutture opache orizzontali di pavimento, pareti traslucide, e/o trasparenti, ponti termici) Ui è il coefficiente di trasmittanza dell’elemento i-mo dell’involucro Si è la superficie in metri quadrati dello i-mo elemento disperdente Ti è la temperatura interna di progetto Te è la temperatura esterna di progetto La certificazione energetica 41

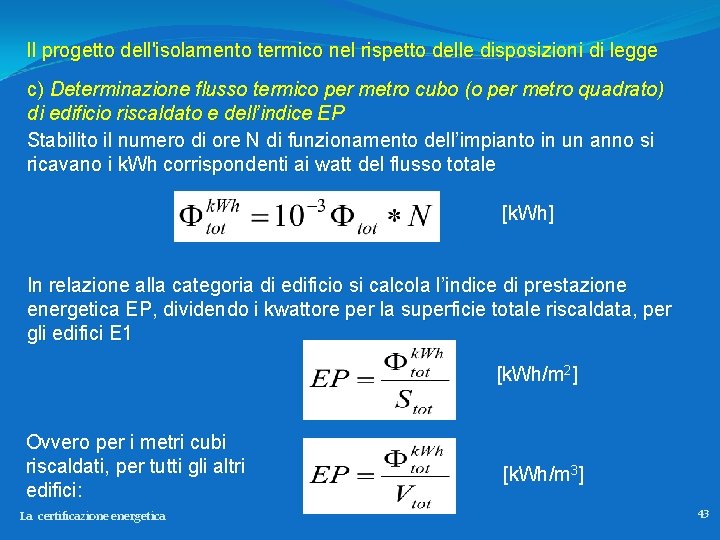

Il progetto dell'isolamento termico nel rispetto delle disposizioni di legge c) Determinazione flusso termico per metro cubo (o per metro quadrato) di edificio riscaldato e dell’indice EP Stabilito il numero di ore N di funzionamento dell’impianto in un anno si ricavano i k. Wh corrispondenti ai watt del flusso totale [k. Wh] In relazione alla categoria di edificio si calcola l’indice di prestazione energetica EP, dividendo i kwattore per la superficie totale riscaldata, per gli edifici E 1 [k. Wh/m 2] ovvero per i metri cubi riscaldati, per tutti gli altri edifici: La certificazione energetica [k. Wh/m 3] 42

Il progetto dell'isolamento termico nel rispetto delle disposizioni di legge c) Determinazione flusso termico per metro cubo (o per metro quadrato) di edificio riscaldato e dell’indice EP Stabilito il numero di ore N di funzionamento dell’impianto in un anno si ricavano i k. Wh corrispondenti ai watt del flusso totale [k. Wh] In relazione alla categoria di edificio si calcola l’indice di prestazione energetica EP, dividendo i kwattore per la superficie totale riscaldata, per gli edifici E 1 [k. Wh/m 2] Ovvero per i metri cubi riscaldati, per tutti gli altri edifici: La certificazione energetica [k. Wh/m 3] 43

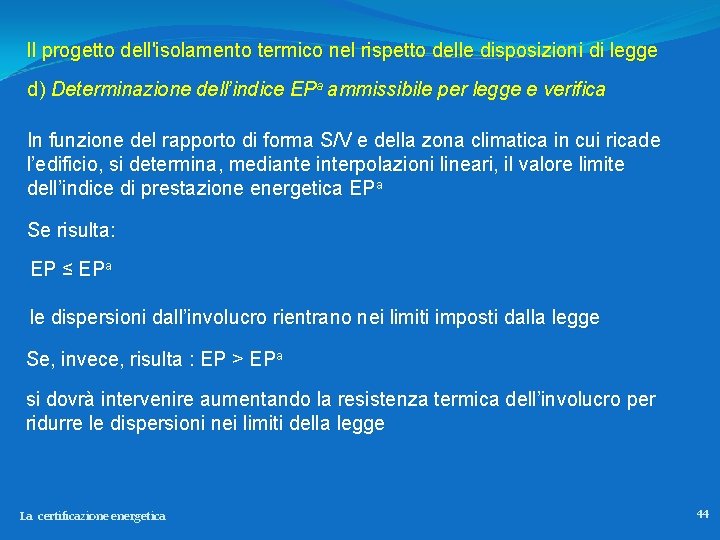

Il progetto dell'isolamento termico nel rispetto delle disposizioni di legge d) Determinazione dell’indice EPa ammissibile per legge e verifica In funzione del rapporto di forma S/V e della zona climatica in cui ricade l’edificio, si determina, mediante interpolazioni lineari, il valore limite dell’indice di prestazione energetica EPa Se risulta: EP ≤ EPa le dispersioni dall’involucro rientrano nei limiti imposti dalla legge Se, invece, risulta : EP > EPa si dovrà intervenire aumentando la resistenza termica dell’involucro per ridurre le dispersioni nei limiti della legge La certificazione energetica 44

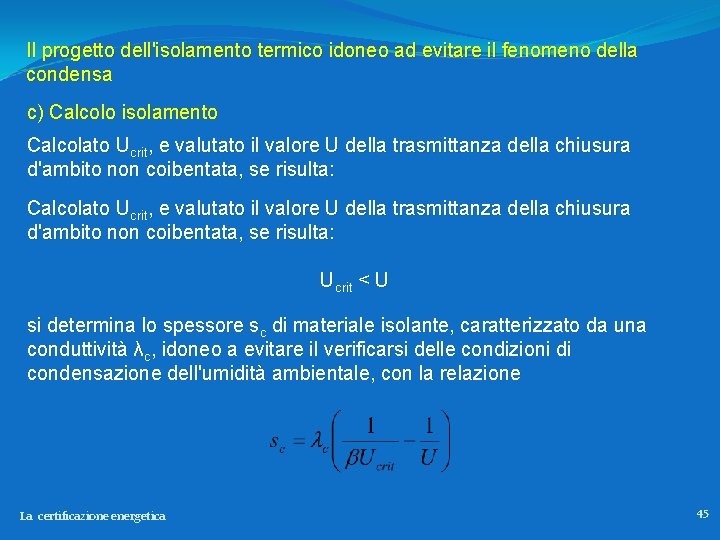

Il progetto dell'isolamento termico idoneo ad evitare il fenomeno della condensa c) Calcolo isolamento Calcolato Ucrit, e valutato il valore U della trasmittanza della chiusura d'ambito non coibentata, se risulta: Ucrit < U si determina lo spessore sc di materiale isolante, caratterizzato da una conduttività λc, idoneo a evitare il verificarsi delle condizioni di condensazione dell'umidità ambientale, con la relazione La certificazione energetica 45

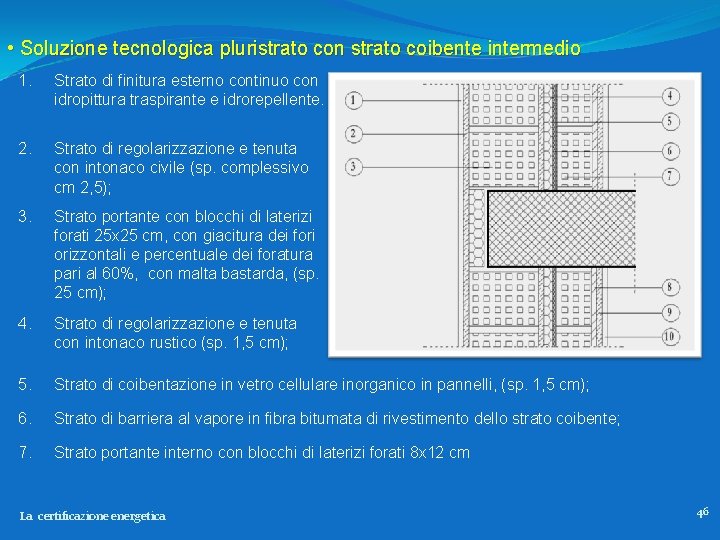

• Soluzione tecnologica pluristrato con strato coibente intermedio 1. Strato di finitura esterno continuo con idropittura traspirante e idrorepellente. 2. Strato di regolarizzazione e tenuta con intonaco civile (sp. complessivo cm 2, 5); 3. Strato portante con blocchi di laterizi forati 25 x 25 cm, con giacitura dei fori orizzontali e percentuale dei foratura pari al 60%, con malta bastarda, (sp. 25 cm); 4. Strato di regolarizzazione e tenuta con intonaco rustico (sp. 1, 5 cm); 5. Strato di coibentazione in vetro cellulare inorganico in pannelli, (sp. 1, 5 cm); 6. Strato di barriera al vapore in fibra bitumata di rivestimento dello strato coibente; 7. Strato portante interno con blocchi di laterizi forati 8 x 12 cm La certificazione energetica 46

• Soluzione tecnologica pluristrato con strato coibente intermedio 8. Strato di regolarizzazione e di tenuta con intonaco rustico di malta di calce idrata e pozzolana, composta da 200 kg di calce idrata per 1, 1 m 3 di pozzolana vagliata (sp. 1 cm). 9. Strato di collegamento con intonaco di finitura con malta di grassello di calce e sabbia, composta da 400 kg di grassello di calce per m 3 di sabbia (sp. 0, 5 cm) 10. Strato di finitura interno continuo con idropittura traspirante a tre mani, con imprimitura e rasatura del supporto. La certificazione energetica 47

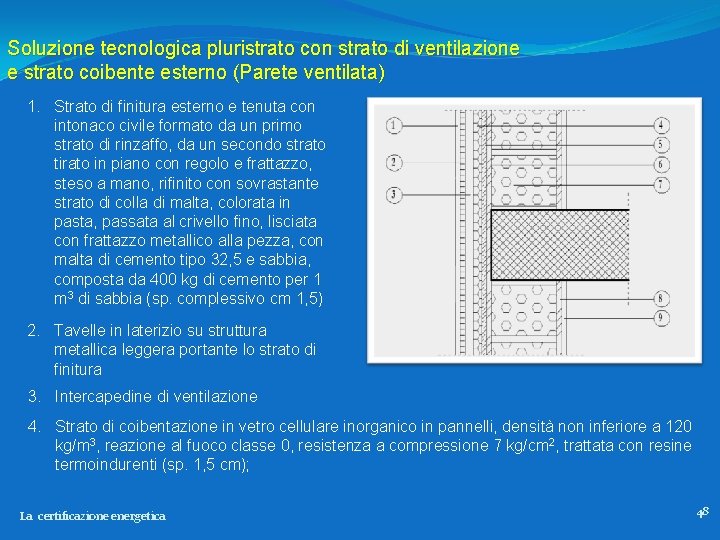

Soluzione tecnologica pluristrato con strato di ventilazione e strato coibente esterno (Parete ventilata) 1. Strato di finitura esterno e tenuta con intonaco civile formato da un primo strato di rinzaffo, da un secondo strato tirato in piano con regolo e frattazzo, steso a mano, rifinito con sovrastante strato di colla di malta, colorata in pasta, passata al crivello fino, lisciata con frattazzo metallico alla pezza, con malta di cemento tipo 32, 5 e sabbia, composta da 400 kg di cemento per 1 m 3 di sabbia (sp. complessivo cm 1, 5) 2. Tavelle in laterizio su struttura metallica leggera portante lo strato di finitura 3. Intercapedine di ventilazione 4. Strato di coibentazione in vetro cellulare inorganico in pannelli, densità non inferiore a 120 kg/m 3, reazione al fuoco classe 0, resistenza a compressione 7 kg/cm 2, trattata con resine termoindurenti (sp. 1, 5 cm); La certificazione energetica 48

Soluzione tecnologica pluristrato con strato di ventilazione e strato coibente esterno (Parete ventilata) 5. Strato di collegamento con collante 6. Strato di regolarizzazione e tenuta con intonaco rustico, steso a mano e costituito da un primo strato di rinzaffo e da un secondo strato tirato in piano a frattazzo rustico, di malta di cemento tipo 32, 5 e sabbia, composta da 400 kg di cemento per 1 m 3 di sabbia (sp. 1, 5 cm); 7. Strato portante termoisolante in blocchi di laterizio alveolato 25 x 25 cm (sp. 25 cm) con malta bastarda e giacitura dei fori orizzontali e percentuale di foratura pari al 60% 8. Strato di regolarizzazione e tenuta con intonaco civile (sp. 1, 5 cm) 9. Strato di finitura interno continuo con idropittura traspirante a tre mani, con imprimitura e rasatura del supporto La certificazione energetica 49

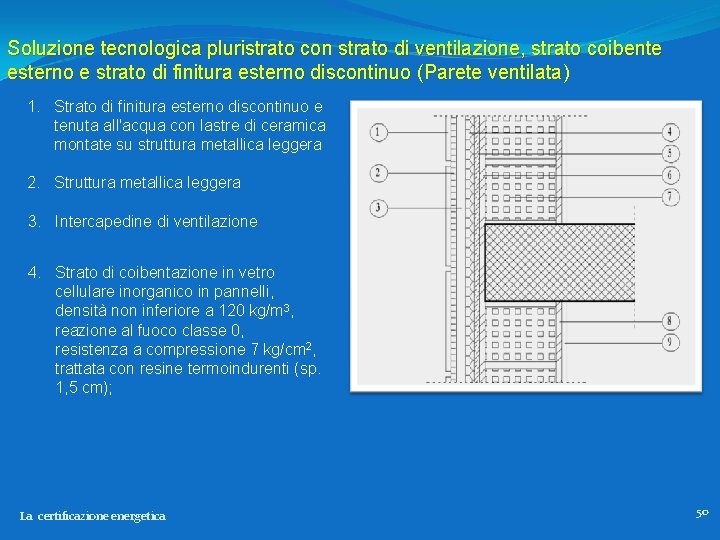

Soluzione tecnologica pluristrato con strato di ventilazione, strato coibente esterno e strato di finitura esterno discontinuo (Parete ventilata) 1. Strato di finitura esterno discontinuo e tenuta all'acqua con lastre di ceramica montate su struttura metallica leggera 2. Struttura metallica leggera 3. Intercapedine di ventilazione 4. Strato di coibentazione in vetro cellulare inorganico in pannelli, densità non inferiore a 120 kg/m 3, reazione al fuoco classe 0, resistenza a compressione 7 kg/cm 2, trattata con resine termoindurenti (sp. 1, 5 cm); La certificazione energetica 50

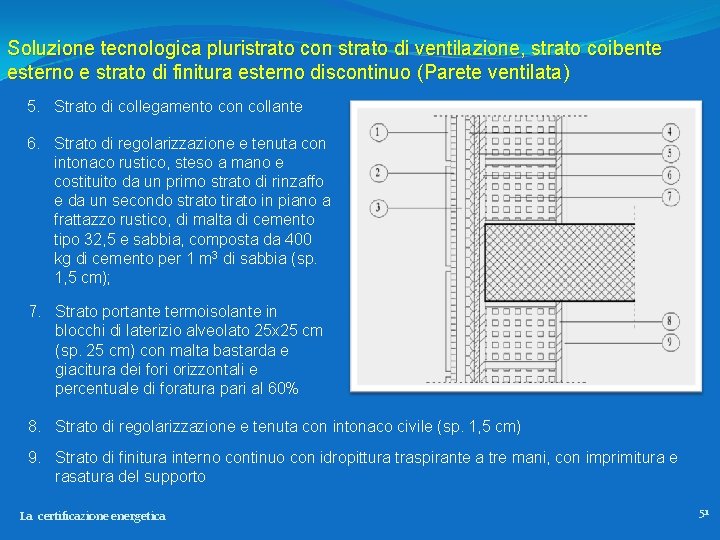

Soluzione tecnologica pluristrato con strato di ventilazione, strato coibente esterno e strato di finitura esterno discontinuo (Parete ventilata) 5. Strato di collegamento con collante 6. Strato di regolarizzazione e tenuta con intonaco rustico, steso a mano e costituito da un primo strato di rinzaffo e da un secondo strato tirato in piano a frattazzo rustico, di malta di cemento tipo 32, 5 e sabbia, composta da 400 kg di cemento per 1 m 3 di sabbia (sp. 1, 5 cm); 7. Strato portante termoisolante in blocchi di laterizio alveolato 25 x 25 cm (sp. 25 cm) con malta bastarda e giacitura dei fori orizzontali e percentuale di foratura pari al 60% 8. Strato di regolarizzazione e tenuta con intonaco civile (sp. 1, 5 cm) 9. Strato di finitura interno continuo con idropittura traspirante a tre mani, con imprimitura e rasatura del supporto La certificazione energetica 51

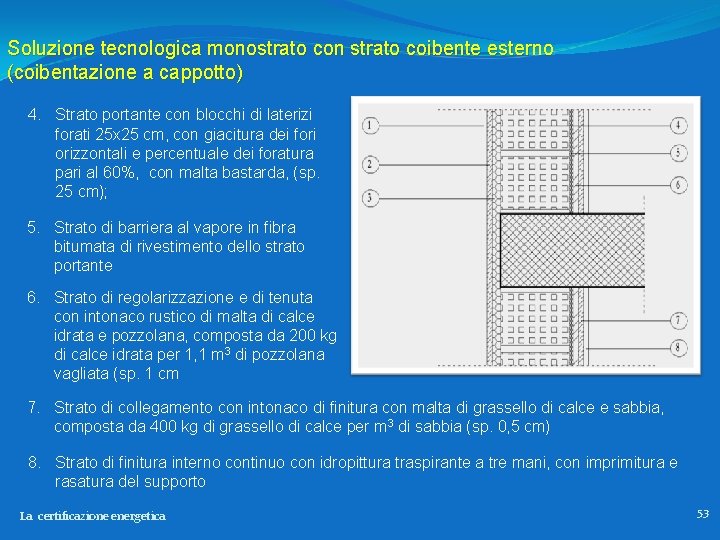

Soluzione tecnologica monostrato con strato coibente esterno (coibentazione a cappotto) 1. Strato di finitura esterno continuo con idropittura traspirante e idrorepellente, a tre mani, con rasatura e imprimitura del supporto 2. Strato di regolarizzazione e tenuta con intonaco civile formato da un primo strato di rinzaffo, da un secondo strato tirato in piano con regolo e frattazzo, steso a mano, con predisposte e guide, rifinito con sovrastante strato di colla di malta passata al crivello fino, lisciata con frattazzo metallico alla pezza, con malta di cemento tipo 32, 5 e sabbia, composta da 400 kg di cemento per 1 m 3 di sabbia (sp. complessivo cm 2, 5); 3. Strato di coibentazione in vetro cellulare inorganico in pannelli, densità non inferiore a 120 kg/m 3, reazione al fuoco classe 0, resistenza a compressione 7 kg/cm 2, trattata con resine termoindurenti (sp. 4 cm) La certificazione energetica 52

Soluzione tecnologica monostrato con strato coibente esterno (coibentazione a cappotto) 4. Strato portante con blocchi di laterizi forati 25 x 25 cm, con giacitura dei fori orizzontali e percentuale dei foratura pari al 60%, con malta bastarda, (sp. 25 cm); 5. Strato di barriera al vapore in fibra bitumata di rivestimento dello strato portante 6. Strato di regolarizzazione e di tenuta con intonaco rustico di malta di calce idrata e pozzolana, composta da 200 kg di calce idrata per 1, 1 m 3 di pozzolana vagliata (sp. 1 cm 7. Strato di collegamento con intonaco di finitura con malta di grassello di calce e sabbia, composta da 400 kg di grassello di calce per m 3 di sabbia (sp. 0, 5 cm) 8. Strato di finitura interno continuo con idropittura traspirante a tre mani, con imprimitura e rasatura del supporto La certificazione energetica 53
