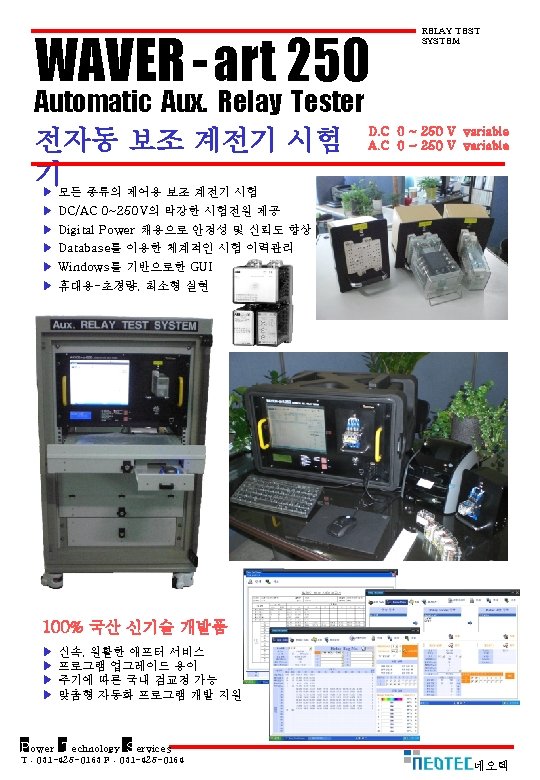

RELAY TEST SYSTEM WAVERart 250 Test System Test

RELAY TEST SYSTEM 시험장비 구성 WAVER-art 250™ Test System • Test Operation • Test Setting & Configuration • System & Test Status LED • Database (시험결과 & Relay Data) • Test Report Print • 각종 Manual Test Process • Socket Adaptor 탈착 • 전용 프린터 장착 Report출력 WAVER-art 250™ Socket Adaptor. WAVER-art 250™ Label Printer • 다양한 Relay Socket 교체 • 합격시 릴레이tag 출력 • Ext. Terminal 사용 가능 • Thermal Type • 주문자 제작사양 • USB Interface WAVER-art 250™ Case • 강화 우레탄 케이스 • 전, 후면 커버로 구성품 보호 각 부 구성 및 명칭 1. 주화면(10. 4” TFT LCD) 2. 20 Character 보조 LCD 3. Up/Down Switch 4. Reset Switch 5. System status LED 6. Operating Status LED 7. Socket Adaptor 8. Thermal Label Printer 7 1 9 5 2 3 6 8 4 Power Technology Services T : 031 -425 -0163 F : 031 -425 -0164 네오텍

RELAY TEST SYSTEM 운용 소프트웨어 (Operating Software) ▶ 환경 설정 ▶ Relay 정보 등록 조회 ▶ Relay 시험 결과 및 입력데이터 조회 ▶ 개별 라벨 프린트 ▶ 릴레이 시험 화면 ▶ Test Report - 출력물 제품 사양 (Specifications) Variable Power Supply AC Voltage Regulator • 입력 - AC 220 V, 60 Hz • 출력 – AC 0. 0 ~ 250. 0 V (Variable), 60 Hz DC Voltage Regulator • 입력 – AC 0 ~ 220 V, 60 Hz • 출력 – DC 0. 0 ~ 250. 0 V (Variable) 측정 저항 • 코일저항 - Range - Accuracy • 접촉저항 - Range - Accuracy 0 ~ 99. 99 ㏀ ± 0. 5% 시간 • Range • Accuracy 전원 환경 보관 동작 Dimension 동작시간 / 복귀시간 0 ~ 10, 000 msec ± 0. 5% AC 220 V, 60 Hz -20 ~ 70 ℃ -10 ~ 45 ℃ 550(W) X 240(H) X 550(D) 무게 18 kg 0 ~ 1, 000 mΩ ± 0. 5% 전압 동작전압 / 복귀전압 • Range - AC Voltage 0. 0 ~ 250. 0 V - DC Voltage 0. 0 ~ 250. 0 V • Accuracy ± 0. 5% Power Technology Services T : 031 -425 -0163 F : 031 -425 -0164 네오텍
