Relations avec les entity beans Michel Buffa buffaunice

Relations avec les entity beans Michel Buffa (buffa@unice. fr), UNSA 2010

On complique un peu l'étude des entity beans ! n Les entity beans représentant des donnés dans une BD, il est logique d'avoir envie de s'occuper de gérer des relations n Exemples Une commande et des lignes de commande n Une personne et une adresse n Un cours et les élèves qui suivent ce cours n Un livre et ses auteurs n n Nous allons voir comment spécifier ces relations dans notre modèle Entity

Concepts abordés n Cardinalité (1 -1, 1 -n, n-n…), n Direction des relations (bi-directionnelles, unidirectionnelles), n Agrégation vs composition et destructions en cascade, n Relations récursives, circulaires, agressive-load, lazyload, n Intégrité référentielle, n Accéder aux relations depuis un code client, via des Collections, n Comment gérer tout ça !

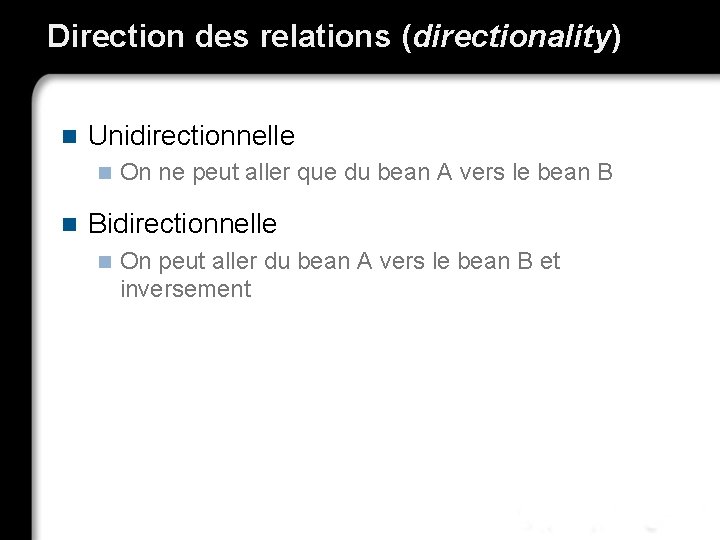

Direction des relations (directionality) n Unidirectionnelle n n On ne peut aller que du bean A vers le bean B Bidirectionnelle n On peut aller du bean A vers le bean B et inversement

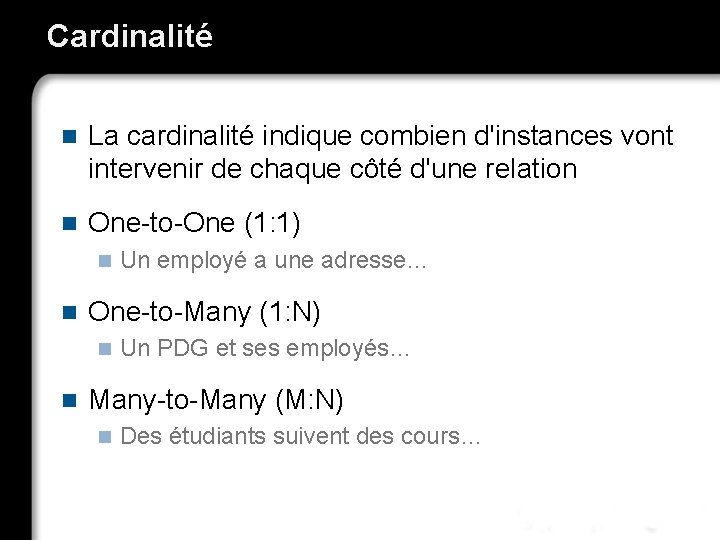

Cardinalité n La cardinalité indique combien d'instances vont intervenir de chaque côté d'une relation n One-to-One (1: 1) n n One-to-Many (1: N) n n Un employé a une adresse… Un PDG et ses employés… Many-to-Many (M: N) n Des étudiants suivent des cours…

Cardinalité

Relations 1: 1 n Représentée typiquement par une clé étrangère dans une BD n Ex : une commande et un colis

Relations 1: 1, le bean Order

Relations 1: 1, le bean Shipment

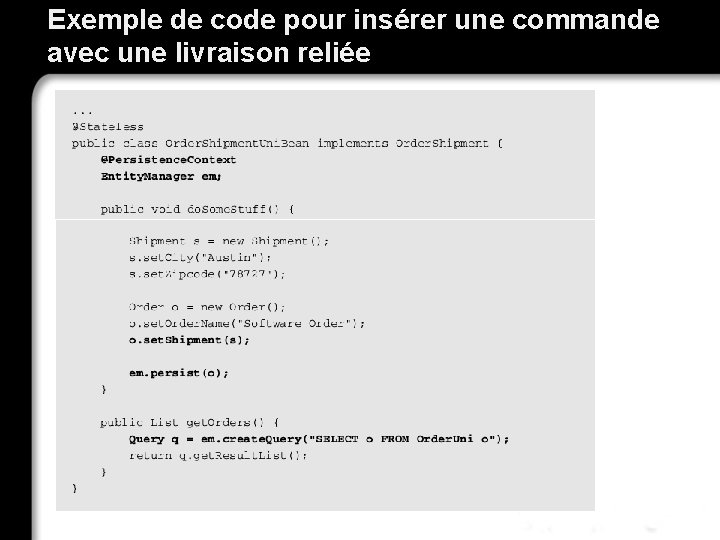

Exemple de code pour insérer une commande avec une livraison reliée

Relations 1: 1, exemple de client (ici un main…)

Version bidirectionnelle (on modifie Shipment)

Version bidirectionnelle (suite)

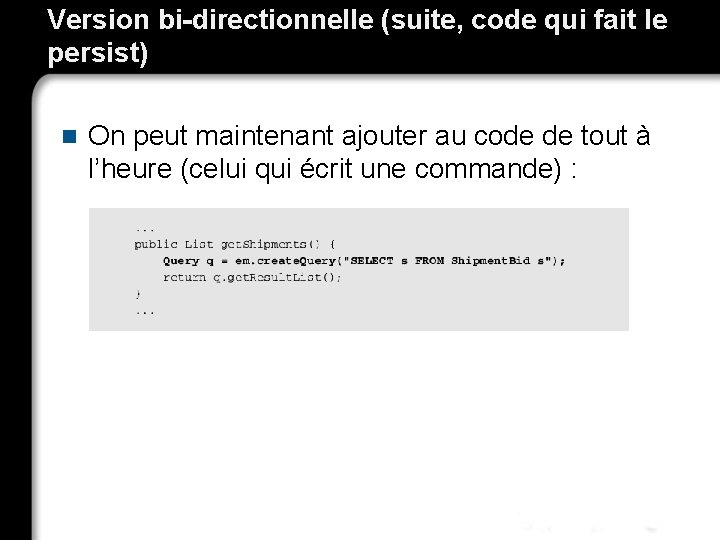

Version bi-directionnelle (suite, code qui fait le persist) n On peut maintenant ajouter au code de tout à l’heure (celui qui écrit une commande) :

Version bi-directionnelle (suite, code du client)

Relations 1: N n Exemple : une entreprise a plusieurs employés

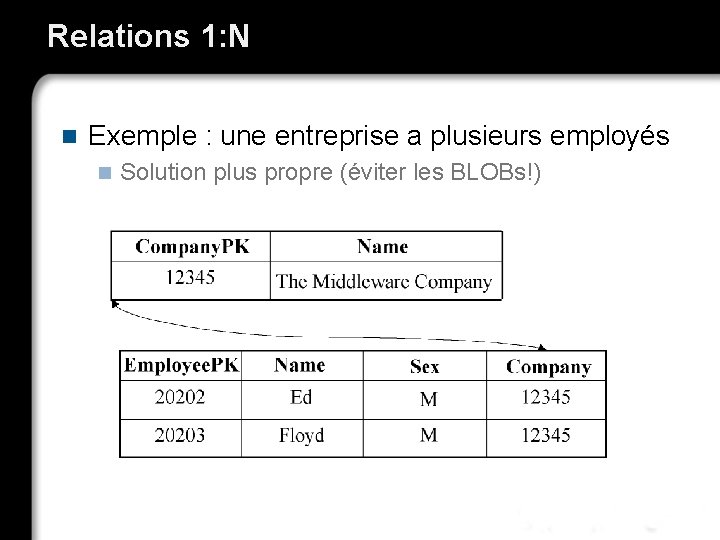

Relations 1: N n Exemple : une entreprise a plusieurs employés n Solution plus propre (éviter les BLOBs!)

Relations 1: N exemple

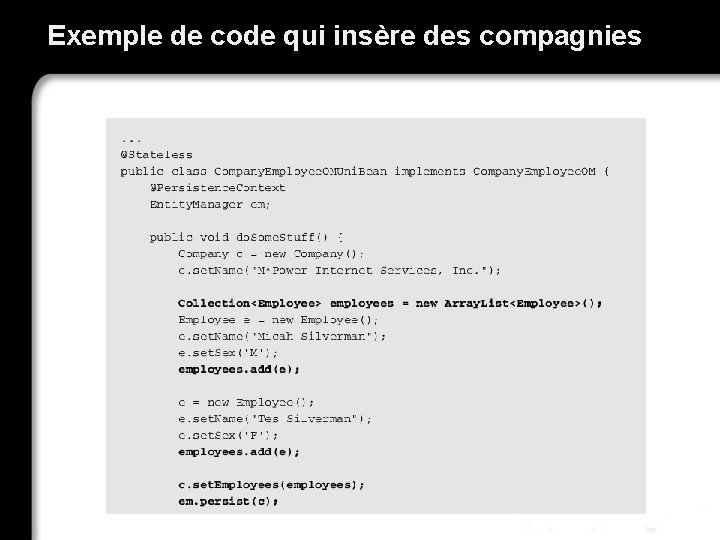

Exemple de code qui insère des compagnies

Exemple de code qui liste des compagnies

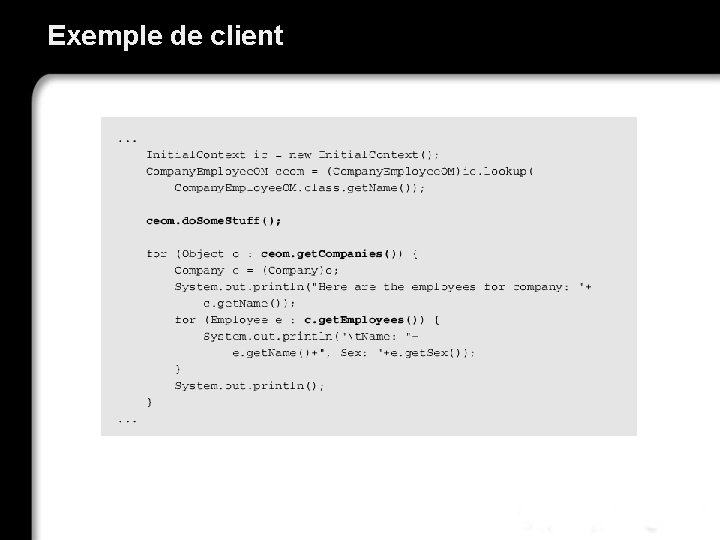

Exemple de client

Version bidirectionnelle

Relations M: N n Un étudiant suit plusieurs cours, un cours a plusieurs étudiants inscrits n Table de jointure nécessaire.

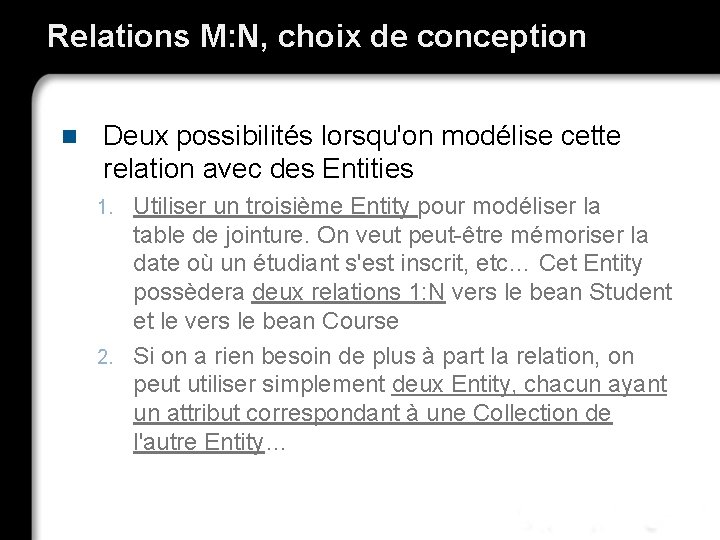

Relations M: N, choix de conception n Deux possibilités lorsqu'on modélise cette relation avec des Entities Utiliser un troisième Entity pour modéliser la table de jointure. On veut peut-être mémoriser la date où un étudiant s'est inscrit, etc… Cet Entity possèdera deux relations 1: N vers le bean Student et le vers le bean Course 2. Si on a rien besoin de plus à part la relation, on peut utiliser simplement deux Entity, chacun ayant un attribut correspondant à une Collection de l'autre Entity… 1.

Relations M: N, exemple

La directionalité et le modèle de données dans la DB n La directionalité peut ne pas correspondre à celle du modèle de données dans la DB Schéma normalisé Schéma dénormalisé

Choisir la directionalité ? n Premier critère : la logique de votre application, n Second critère : si le schéma relationnel existe, s'adapter au mieux pour éviter de mauvaises performances.

Lazy-loading des relations n Agressive-loading Lorsqu'on charge un bean, on charge aussi tous les beans avec lesquels il a une relation. n Cas de la Commande et des Colis plus tôt dans ce chapitre. n Peut provoquer un énorme processus de chargement si le graphe de relations est grand. n n Lazy-loading On ne charge les beans en relation que lorsqu'on essaie d'accéder à l'attribut qui illustre la relation. n Tant qu'on ne demande pas quels cours il suit, le bean Etudiant ne déclenche pas d’accès BD à travers le bean Cours. n

Agrégation vs Composition et destructions en cascade n Relation par Agrégation Le bean utilise un autre bean n Conséquence : si le bean A utilise le bean B, lorsqu'on détruit A on ne détruit pas B. n Par exemple, lorsqu'on supprime un étudiant on ne supprime pas les cours qu'il suit. Et vice-versa. n n Relation par Composition Le bean se compose d'un autre bean. n Par exemple, une commande se compose de lignes de commande… n Si on détruit la commande on détruit aussi les lignes correspondantes. n Ce type de relation implique destructions en cascade. . n

Relations et JPQL n Lorsqu'on définit une relation, on peut aussi indiquer la requête qui permet de remplir le champs associé à la relation. n On fait ceci à l'aide d’une requête JPQL SELECT o. customer FROM Order o n Renvoie tous les clients qui ont placé une commande Principale différence avec SQL, l'opérateur ". " n Pas besoin de connaître le nom des tables, ni le nom des colonnes…

Relations et JPQL n On peut aller plus loin… SELECT o. customer. address. home. Phone. Number FROM Order o n On se promène le long des relations…

Relations récursives n Relation vers un bean de la même classe n n Exemple : Employé/Manager Rien de particulier, ces relations sont implémentées exactement comme les relations non récursives…

Relations circulaires n Similaire au relations récursives sauf qu'elles impliquent plusieurs types de beans n n Ex : un employé travaille dans une division, une division possède plusieurs ordinateurs (workstation), une workstation est allouée à un employé… Ce type de relation, en cas de agressive-loading peut mener à une boucle sans fin… n Même problème avec les destructions en cascade…

Relations circulaires n Plusieurs stratégies sont possibles 1. 2. 3. 4. 5. Si on charge toutes ses relations en cascades, attention si relations circulaires ! Supprimer une des relations (!!!) si le modèle de conception le permet. Supprimer la bidirectionnalité d'une des relations pour briser le cercle, si le modèle de conception le permet. Utiliser le lazy-loading et ne pas faire de destruction en cascade. Les meilleurs moteurs de persistence détectent les relations circulaires et vous permettent de traiter le problème avant le runtime.

Intégrité référentielle n Un bean Compagnie, Division, etc… a des relations avec un bean Employé n n Si on supprime un employé, il faut vérifier qu'il est bien supprimé partout où on a une relation avec lui. Problème classique dans les SGBDs Résolus à l'aide de triggers. Ils se déclenchent sitôt qu'une perte d'intégrité risque d'arriver et effectuent les opérations nécessaires. n On peut aussi utiliser des procédures stockées via JDBC. Ces procédures effectuent la vérification d'intégrité. n

Intégrité référentielle n Gérer l'intégrité dans le SGBD est intéressant si la BD est attaquée par d'autres applications que les EJBs… n Autre approche : gérer l'intégrité dans les Entités Solution plus propre, n Le SGBD n'est plus aussi sollicité, n Avec les Entités: le travail est fait tout seul ! n

Intégrité référentielle n Et dans un contexte distribué ? n Plusieurs serveurs d'application avec le même composant peuvent accèder à des données sur le même SGBD, n Comment mettre à jour les relations ? n Problème résolu par les transactions !!!

Trier les relations n Lorsqu’on accède aux relations par un getter, on ne contrôle pas par défaut l’ordre des éléments. n Plusieurs solutions sont possibles pour récupérer des relations sous forme de collections triées Utiliser l’annotation @Order. By juste avant la déclaration de la relation ou juste avant le getter n Utiliser une requête avec un Order By n Annoter l’attribut correspondant à la colonne qui sera ordonnée, dans l’entity de la relation n

Trier des relations : annotation @Order. By @Entity public class Course { . . . @Many. To. Many @Order. By("lastname ASC") List<Student> students; . . . } n Remarques ASC ou DESC pour l’ordre de tri, ASC par défaut, n lastname est une propriété de l’entité Student. java, n Si la propriété n’est pas spécifiée -> tri par l’id n

Trier des relations : annotation @Order. By @Entity public class Student { . . . @Many. To. Many(mapped. By="students") @Order. By // tri par clé primaire (défaut) List<Course> courses; . . . } n Remarques ASC ou DESC pour l’ordre de tri, ASC par défaut, n lastname est une propriété de l’entité Student. java, n Si la propriété n’est pas spécifiée -> tri par l’id n

Trier des relations : annotation @Order. By n On peut utiliser l’opérateur «. » si on trie sur une colonne qui est définie dans une autre classe par @Embedded @Entity public class Person { . . . @Element. Collection @Order. By("zipcode. zip, zipcode. plus. Four") Set<Address> residences; . . . }

Trier des relations : annotation @Order. By @Embeddable public class Address { protected String street; protected String city; protected String state; @Embedded Zipcode zipcode; } @Embeddable public class Zipcode { String zip; protected String plus. Four; }

Supprimer des relations n Piège classique ! n On ne peut pas supprimer une relation si elle est partagée par un autre objet. Ex: une classe Personne a une collection d’Adresses (Adresse. java est une classe entité), on a une relation 1 -N. n Si une de ces adresses est aussi en relation avec une autre Personne, il y a aura une erreur. n n Voyons quelques exemples…

Supprimer des relations n Supposons que nous ne sommes pas dans le cas précédent. Les relations ne sont pas partagées… n Premier cas: on a une relation 1 -N entre Personne et Adresse n Normalement si on génère des tables à partir de ces classes on a une table de jointure générée

Relation 1 -N unidirectionnelle non partagée n Si on supprime un élément de la collection, une adresse, et que l’objet personne est « managé » donc synchronisé avec la BD Une ligne dans la table de jointure est supprimée, n L’adresse n’est pas supprimée n n Si on est en Cascade. Type. REMOVE ou Cascade. Type. ALL alors : L’adresse est supprimée également n Attention, que si elle n’est pas partagée !!! n

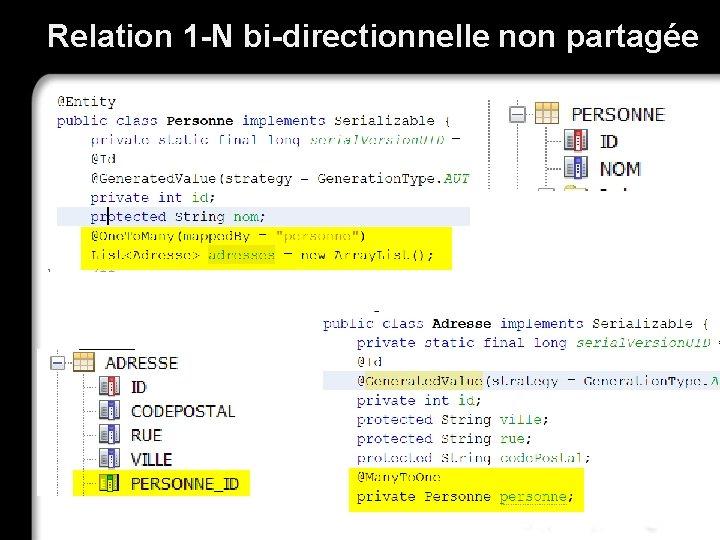

Relation 1 -N bi-directionnelle non partagée

Relation 1 -N bi-directionnelle non partagée n A part qu’on a pas de table de jointure, le principe est le même que pour les exemples uni-directionnels. Si on supprime une adresse de la collection, alors on va mettre à null la clé étrangère dans la table des ADRESSE, mais l’adresse n’est pas supprimée, n Si on est en Cascade. Type. REMOVE ou Cascade. Type. ALL alors la ligne de l’adresse est supprimée dans la table des adresses. n

Cas des relations partagées n On ne peut pas supprimer une relation partagée, donc comment faire ? Avant de la supprimer de la collection, s’assure qu’elle n’est pas partagée, n Si elle l’est, voir si il ne faut pas d’abord supprimer l’entité qui la partage… n n Attention aux destructions en cascade !!!!

Cas des relations partagées n Si on est en Cascade. Type. REMOVE ou Cascade. Type. ALL la suppression d’une personne implique la suppression d’une adresse, ce qui peut aussi donner des erreurs. n Solution: utiliser l’attribut orphan. Removal=true n Cela ne va supprimer les adresses que si elles sont orphelines. n Sinon : ne pas faire de delete en cascade et gérer à la main.

Relations N-N n Cas similaires mais un peu plus compliqué n Ex: des cours et des élèves, comment supprimer un cours ou un élève n Solution recommandée : ne pas faire de delete en cascade n utiliser l’attribut orphan. Removal=true si on ne veut pas de données orphelines.
