Relais et mmoires Le relais lectrique monostable Constitution

Relais et mémoires

Le relais électrique monostable Constitution : Le circuit de commande Bobine X 24 V X m m 0 V Contacteur marche 220 V 0 V Lampe L Lien mécanique entre la bobine et le contact 0 V L 220 V Contact x 24 V x 0 V Le circuit de puissance Lampe L Le circuit de puissance Bobine X Contacts x et x

Le relais électrique monostable Fonctionnement : Allumage de la lampe 24 V X m 24 V 0 V 220 V 0 V 0 V L 220 V x m x L 1 1 1 0 V

Le relais électrique monostable Fonctionnement : Extinction de la lampe 24 V X m 24 V 0 V 220 V 0 V 0 V L 220 V x m x L 1 1 1 0 0 0 C’est une fonction OUI X=m 0 V

Observation du fonctionnement du relais électrique monostable On appuie sur le bouton marche : 24 V La bobine est alimentée 24 V X m 0 V 220 V 0 V 0 V L 220 V x 0 V Le contact de relais «x» se ferme La lampe s’allume

Observation du fonctionnement du relais électrique monostable On relâche le bouton marche : 24 V La bobine n’est plus alimentée : 24 V 0 V 220 V X m 0 V 0 V L 220 V 0 V x Le contact «x» s’ouvre : La lampe s’éteint

Constitution d’une mémoire On ajoute en parallèle sur le circuit de commande un circuit de fermeture : Avec un bouton d’arrêt «a» et un contact de relais «x'» 24 V X m a 0 V x' L 220 V 0 V x N. B. : Le contact de relais «x'» est aussi commandé par la bobine «X»

Observation du fonctionnement d’une mémoire Observons et dressons la table de vérité Cas particulier de la situation initiale (admise au début) 24 V X m a 0 V m a Situation initiale : 0 0 x' L 220 V x' L ? ?

Observation du fonctionnement d’une mémoire Observons et dressons la table de vérité On appuie sur le bouton marche 24 V X m a 0 V x' L 220 V x 0 V m a x' L 0 ? ? 0

Observation du fonctionnement d’une mémoire Observons et dressons la table de vérité Reprenons en détaillant : On appuie sur le bouton marche La bobine est alimentée 24 V 0 V X m a x' L 220 V x Le contact «x'» se ferme La lampe s’allume 0 V m a x' L 0 0 ? ? Résultat : 1 0 1 1

Observation du fonctionnement d’une mémoire Observons et dressons la table de vérité On relâche le bouton marche Le contact «x'» assure l’auto-maintien de la bobine 24 V 0 V X m a x' L 0 0 ? ? 1 0 1 1 Résultat : 0 0 1 1 x' L 220 V Le contact reste fermé 0 V La lampe reste allumée

Observation du fonctionnement d’une mémoire Observons et dressons la table de vérité On appuie sur le bouton arrêt 24 V X m a 0 V x' L 220 V x 0 V m a x' L 0 0 ? ? 1 0 1 1 0 0 1 1

Observation du fonctionnement d’une mémoire Observons et dressons la table de vérité Reprenons en détaillant : on appuie sur le bouton arrêt La bobine n’est plus alimentée 24 V 0 V X m a x' L 220 V 0 V x Le contact «x'» s’ouvre : La lampe s’éteint m a x' L 0 0 ? ? 1 0 1 1 0 0 1 1 Résultat : 0 1 0 0

Observation du fonctionnement d’une mémoire Observons et dressons la table de vérité On relâche le bouton arrêt Or le contact x' est ouvert 24 V X m a 0 V x' L 0 0 ? ? 1 0 1 0 0 5: 0 Résultat 0 0 0 1 x' L 220 V m a 0 V x La bobine reste non alimentée La lampe reste éteinte 3 On constate que les lignes 1, 3 et 5 ont des sorties différentes pour des entrées identiques Il ne s’agit plus d’un problème de combinatoire. C’est un problème séquentiel. Ce câblage est celui d’une mémoire

Observation du fonctionnement d’une mémoire Observons et dressons la table de vérité Cas particulier : On appuie simultanément sur marche et arrêt 24 V X m a 0 V 1 x' L 220 V 0 V 3 x 5 m a x' L 0 0 ? ? 1 0 1 0 0 0

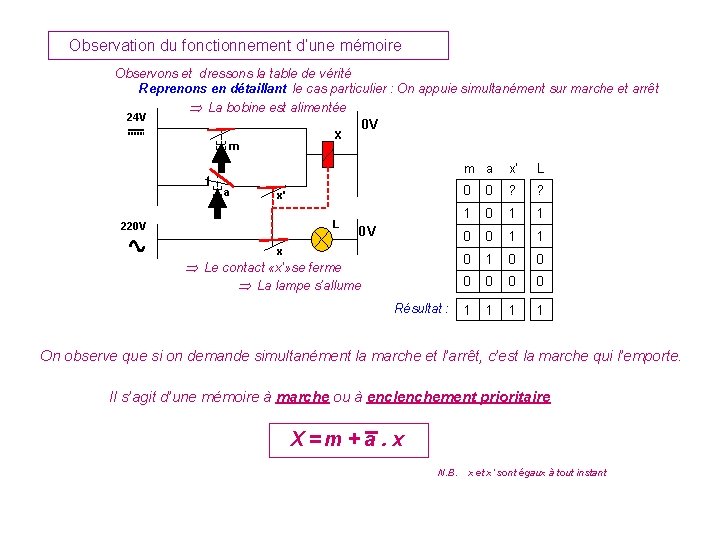

Observation du fonctionnement d’une mémoire Observons et dressons la table de vérité Reprenons en détaillant le cas particulier : On appuie simultanément sur marche et arrêt La bobine est alimentée 24 V 0 V X m a x' L 220 V 0 V x Le contact «x'» se ferme La lampe s’allume Résultat : m a x' L 0 0 ? ? 1 0 1 0 0 0 1 1 On observe que si on demande simultanément la marche et l’arrêt, c’est la marche qui l’emporte. Il s’agit d’une mémoire à marche ou à enclenchement prioritaire X =m + a. x N. B. x et x’ sont égaux à tout instant

Observation du fonctionnement d’une mémoire Observons et dressons la table de vérité Reprenons en détaillant le cas particulier : On appuie simultanément sur marche et arrêt La bobine est alimentée 24 V 0 V Logigramme X m m a a x' L 220 V 0 V x Le contact «x'» se ferme La lampe s’allume Résultat : x' L 0 0 ? ? 1 0 1 0 0 0 1 1 m 1 a X & On observe que si on demande simultanément la marche et l’arrêt, c’est la marche qui l’emporte. Il s’agit d’une mémoire à marche ou à enclenchement prioritaire X =m + a. x N. B. x et x’ sont égaux à tout instant

Mémoire à arrêt prioritaire

Constitution d’une mémoire à arrêt prioritaire Rappel du fonctionnement du relais : On appuie sur le bouton marche 24 V X m 24 V 0 V 220 V 0 V 0 V L 220 V x 0 V

Constitution d’une mémoire à arrêt prioritaire Rappel du fonctionnement du relais : On relâche le bouton marche 24 V X m 24 V 0 V 220 V 0 V 0 V L 220 V x 0 V

Constitution d’une mémoire à arrêt prioritaire On ajoute sur le circuit de commande un circuit de fermeture : Avec en série un bouton d’arrêt «a» et en parallèle un contact de relais «x'» 24 V X m 0 V a x' L 220 V x 0 V

Observation du fonctionnement d’une mémoire à arrêt prioritaire Observons et dressons la table de vérité Cas particulier de la situation initiale (admise au début) 24 V X m 0 V a m a Situation initiale : 0 0 x' L 220 V x' L ? ?

Observation du fonctionnement d’une mémoire à arrêt prioritaire Observons et dressons la table de vérité On appuie sur le bouton marche 24 V X m 0 V a x' L 220 V x 0 V m a x' L 0 ? ? 0

Observation du fonctionnement d’une mémoire à arrêt prioritaire Observons et dressons la table de vérité Reprenons en détaillant : On appuie sur le bouton marche 24 V X m 0 V a x' L 220 V x La bobine est alimentée Le contact x se ferme La lampe s’allume 0 V m a x' L 0 0 ? ? Résultat : 1 0 1 1

Observation du fonctionnement d’une mémoire à arrêt prioritaire Observons et dressons la table de vérité On relâche le bouton marche 24 V X m 0 V a m a x' L 0 0 ? ? 1 0 1 1 Résultat : 0 0 1 1 x' L 220 V 0 V x La bobine est auto-alimentée par x’ Le contact reste fermé La lampe reste allumée

Observation du fonctionnement d’une mémoire à arrêt prioritaire Observons et dressons la table de vérité On appuie sur le bouton arrêt 24 V X m 0 V a x' L 220 V x 0 V m a x' L 0 0 ? ? 1 0 1 1 0 0 1 1

Observation du fonctionnement d’une mémoire à arrêt prioritaire Observons et dressons la table de vérité Reprenons en détaillant : On appuie sur le bouton arrêt 24 V X m 0 V a x' L 220 V 0 V x La bobine n’est plus alimentée Le contact «x'» s’ouvre : La lampe s’éteint Résultat : m a x' L 0 0 ? ? 1 0 1 0 0

Observation du fonctionnement d’une mémoire à arrêt prioritaire Observons et dressons la table de vérité On relâche le bouton arrêt 24 V X m 0 V a 1 x' L 220 V 0 V 3 x Le circuit étant ouvert en m et x' la bobine n’est pas alimentée La lampe reste éteinte Résultat 5: m a x' L 0 0 ? ? 1 0 1 0 0 0 On constate à nouveau que les lignes 1, 3 et 5 ont des sorties différentes pour des entrées identiques C’est un problème séquentiel. Il s’agit encore d’une mémoire

Observation du fonctionnement d’une mémoire à arrêt prioritaire Observons et dressons la table de vérité On appuie simultanément sur marche et arrêt 24 V X m 0 V a x' L 220 V 0 V x La bobine n’est pas alimentée Le contact x reste ouvert La lampe reste éteinte Résultat : m a x' L 0 0 ? ? 1 0 1 0 0 0 1 1 0 0 Il s’agit d’une mémoire à arrêt ou à déclenchement prioritaire X = a. (m + x) N. B. x et x’ sont égaux à tout instant

Observation du fonctionnement d’une mémoire à arrêt prioritaire Observons et dressons la table de vérité On appuie simultanément sur marche et arrêt 24 V X m 0 V Logigramme a x' L 220 V 0 V x La bobine n’est pas alimentée Le contact x reste ouvert La lampe reste éteinte m a x' L 0 0 ? ? 1 0 1 0 0 0 1 1 0 0 a m & 1 Il s’agit d’une mémoire à arrêt ou à déclenchement prioritaire X = a. (m + x) N. B. x et x’ sont égaux à tout instant FIN X
