RELAI DIFERENSIAL ADALAH SUATU RELAI YANG BEKERJA MEMBANDINGKAN
RELAI DIFERENSIAL ADALAH SUATU RELAI YANG BEKERJA MEMBANDINGKAN DUA BUAH VEKTOR ARUS ATAU LEBIH. ARUS BEDA ( KETIDAK SEIMBANGAN ARUS ) YANG DIPEROLEH DARI MEMBANDINGKAN DARI DUA BUAH VEKTOR ARUS ATAU LEBIH AKAN MENGERJAKAN KUMPARAN OPERATING RELAI.
RELAI DIFERENSIAL BIAS FUNGSI RELAI DIFERENSIAL SEBAGAI PENGAMAN UTAMA : # # GENERATOR TRANSFORMATOR DAYA BUSBAR MOTOR LISTRIK KAPASITAS BESAR
RELAI DIFERENSIAL BIAS SIFAT RELAI DIFERENSIAL # SANGAT SELEKTIP DAN CEPAT # SEBAGAI PENGAMAN UTAMA # TIDAK DAPAT DIGUNAKAN SEBAGAI PENGAMAN CADANGAN # DAERAH PENGAMANANNYA DIBATASI OLEH CT 1 DAN CT 2
RELAI DIFERENSIAL BIAS KONSEP DASAR RELAI DIFERENSIAL KAWASAN PENGAMANAN CT 2 CT 1 I 2 @ RELAI DIFERENSIAL MEMBANDINGKAN ARUS DALAM BELITAN TRAFO ( I 1 & I 2 ) i 2 i 1 R @ CT 1 & CT 2 RASIO NYA SEDEMIKIAN SEHINGGA ARUS SEKUNDERNYA DIFERENSIAL SEDERHANA ( UNBIAS )

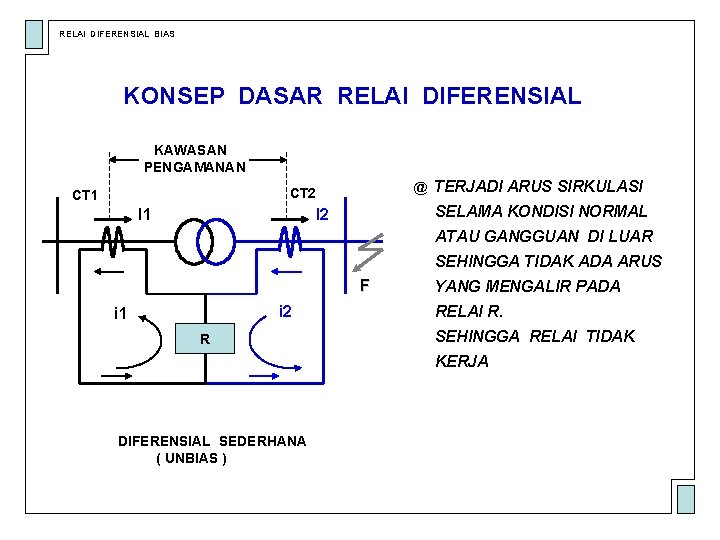

RELAI DIFERENSIAL BIAS KONSEP DASAR RELAI DIFERENSIAL KAWASAN PENGAMANAN @ TERJADI ARUS SIRKULASI CT 2 CT 1 I 1 SELAMA KONDISI NORMAL I 2 ATAU GANGGUAN DI LUAR SEHINGGA TIDAK ADA ARUS F i 2 i 1 R YANG MENGALIR PADA RELAI R. SEHINGGA RELAI TIDAK KERJA DIFERENSIAL SEDERHANA ( UNBIAS )
RELAI DIFERENSIAL BIAS KONSEP DASAR RELAI DIFERENSIAL @ GANGGUAN INTERNAL KAWASAN PENGAMANAN MENYEBABKAN CT 2 CT 1 I 2 ARUS MENGALIR PADA RELAI R MAKA RELAI AKAN BEKERJA SATU SUMBER F i 2 i 1 R DUA SUMBER DIFERENSIAL SEDERHANA ( UNBIAS )
RELAI DIFERENSIAL BIAS KELEMAHAN RELAI DIFERENSIAL UNBIAS Dalam prakteknya relai diferensial unbias mempunyai 3 kelemahan utama : 3 4 5 6 7 a) Karakteristik CT Pada saat gangguan eksternal , karakteristik CT yang tidak sama akan menghasilkan tegangan pada masing sekunder Ct tidak sama. Juga panjang kabel kontrol sekunder CT tidak sama CT 1 CT 2
RELAI DIFERENSIAL BIAS b) Perubahan rasio akibat ON LOAD TAP CHANGER Arus sisi sekunder CT dapat dibuat match hanya pada satu titik dari rentang pengubahan tap. Pada posisi lain akan timbul arus tak seimbang. c) Magnitising Inrush Current Arus ini muncul disisi primer dan condong mengerjakan relai R.
RELAI DIFERENSIAL BIAS UNTUK MEMBUAT RELAI STABIL : (1) KESULITAN (a) DAN (b) DIATASI DENGAN RELAI DIFERENSIAL PERSENTASE ATAU BIAS (2) KESULITAN (c) DIATASI DENGAN HARMONIC RESTRAINT
RELAI DIFERENSIAL BIAS RELAI DIFERENSIAL PERSENTASE ( BIAS ) CT 1 CT 2 ALAT YANG DIPROTEKSI OPERATE RESTRAINT
RELAI DIFERENSIAL BIAS KARAKTERISTIK ( SLOPE ) SLOPE 2 SLOPE V% TRIP BLOK 0 SLOPE !

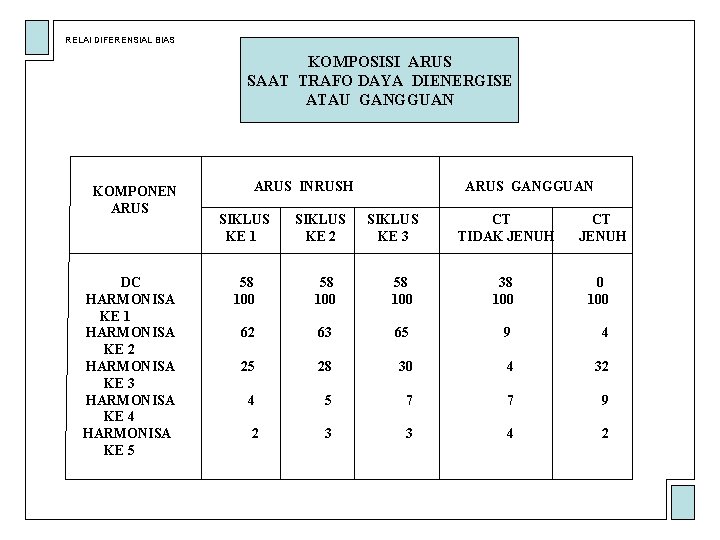

RELAI DIFERENSIAL BIAS KOMPOSISI ARUS SAAT TRAFO DAYA DIENERGISE ATAU GANGGUAN KOMPONEN ARUS DC HARMONISA KE 1 HARMONISA KE 2 HARMONISA KE 3 HARMONISA KE 4 HARMONISA KE 5 ARUS INRUSH SIKLUS KE 1 SIKLUS KE 2 ARUS GANGGUAN SIKLUS KE 3 CT TIDAK JENUH CT JENUH 58 100 38 100 0 100 62 63 65 9 4 25 28 30 4 32 4 5 7 7 9 2 3 3 4 2
RELAI DIFERENSIAL BIAS HARMONIC RESTRAINT / BLOCKING KARENA ARUS SERBU ( INRUSH ) TERJADI HANYA PADA SALAH SATU SISI TRAFO , ARUS INI AKAN MENGALIR DALAM SIRKUIT DIFERENSIAL DAN DAPAT MENGERJAKAN RELAI. MAKA DIGUNAKAN METODE HARMONIC RESTRAINT / BLOCKING UNTUK MENSTABILKAN RELAI DIFERENSIAL PERSENTASE.
RELAI DIFERENSIAL BIAS . (a). HARMONIC RESTRAINT (b) (c) METODE INI MEMBUAT RELAI DIFERENSIAL TIDAK SENSITIP (d) TERHADAP ARUS INRUSH , YAITU DENGAN MEMFILTER ARUS (e) BEDA , DISEARAHKAN DAN MENAMBAH RESTRAINT PERSENTASE (f) RELAI DISETEL SEDEMIKIAN SEHINGGA TIDAK AKAN BEKERJA (g) BILA HARMONIS KE DUA TIDAK MELEBIHI 15% DARI ARUS (h) FREKUENSI FUNDAMENTAL. (i) (b). HARMONIC BLOCKING (j) METODE INI MEMBERIKAN RELAI BLOCKING SECARA TERPISAH (k) YANG MANA KONTAKNYA DISAMBUNG SERI DENGAN KONTAK (l) RELAI DIFERENSIAL PERSENTASE , DAN AKAN BEKERJA BILA (m) HARMONIS KE DUA KURANG DARI 15% ARUS FUNDAMENTAL.
RELAI DIFERENSIAL BIAS WIRING RELAI DIFERENSIAL # PENYESUAI FASA ARUS YANG MASUK DAN YANG KELUAR DARI RELAI HARUS SAMA. # PENYESUAI ARUS BESARNYA ARUS YANG MASUK DAN YANG KELUAR DARI RELAI HARUS SAMA. PERLU DIKETAHUI : * SAMBUNGAN / POLARITAS TRAFO DAYA * POLARITAS CT DAN RASIO CT * POLARITAS DAN RASIO ACT

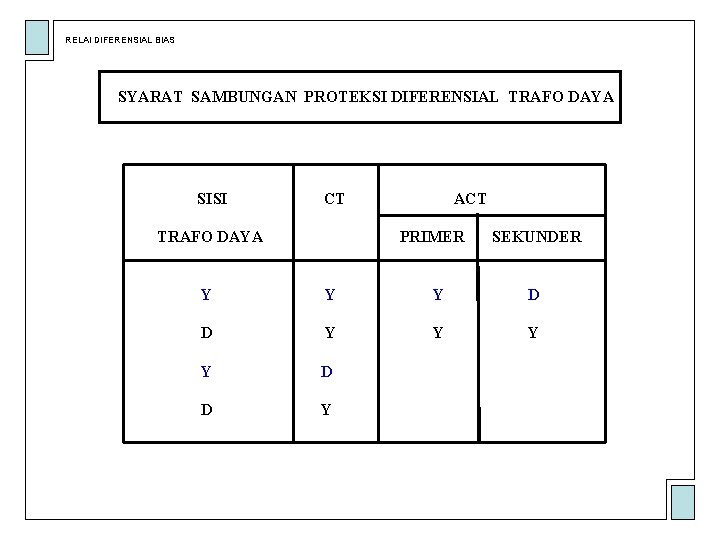

RELAI DIFERENSIAL BIAS SYARAT SAMBUNGAN PROTEKSI DIFERENSIAL TRAFO DAYA SISI CT TRAFO DAYA ACT PRIMER SEKUNDER Y Y Y D D Y
RELAI DIFERENSIAL BIAS SAMBUNGAN / POLARITAS TRAFO DAYA R R r A 1 A 2 a 2 T C 1 B 2 C 2 b 2 c 2 a 1 S B 1 r A 1 s b 1 A 2 B 2 t C 2 t c 1 T c 1 b 1 s B 1 S C 1 SAMBUNGAN YY 0 R A 1 A 2 S B 1 T C 1 B 2 a 1 b 2 b 1 c 2 c 1 r R A 1 s c 1 b 1 s t A 2 B 2 C 2 C 1 a 1 B 1 S SAMBUNGAN YY 6 r t
RELAI DIFERENSIAL BIAS SAMBUNGAN / POLARITAS TRAFO DAYA R R A 1 A 2 S B 1 T C 1 B 2 C 2 a 1 b 2 b 1 c 2 c 1 A 1 r s c 1 t A 2 T r a 1 b 2 a 2 b 1 s B 2 C 2 t c 2 B 1 S C 1 SAMBUNGAN YD 1 R A 1 A 2 S B 1 T C 1 B 2 C 2 a 2 b 2 c 2 a 1 b 1 c 1 s r A 2 s t B 2 C 2 T C 1 c 2 t a 1 b 2 a 2 b 1 B 1 S SAMBUNGAN YD 5 r
RELAI DIFERENSIAL BIAS SAMBUNGAN / POLARITAS TRAFO DAYA R R a 2 A 1 A 2 S B 1 T C 1 B 2 b 2 c 2 a 1 r A 1 r b 1 a 1 s a 2 b 1 s c 1 A 2 c 1 t C 2 B 2 T B 1 S C 1 SAMBUNGAN Yd 11 r R a 2 A 1 A 2 S B 1 T C 1 B 2 b 2 c 2 R a 1 b 1 c 1 s A 1 s a 1 t A 2 B 2 C 2 C 1 a 2 b 1 c 2 r c 1 B 1 S SAMBUNGAN Yd 7 t
RELAI DIFERENSIAL BIAS P 1 SAMBUNGAN CT CT P 2 R R S S 1 S 2 Ir SAMBUNGAN Y 0 T It T r s t S n R S Is S 1 R S 2 SAMBUNGAN T Is n t s r Y 6 It T S Ir
RELAI DIFERENSIAL BIAS P 1 SAMBUNGAN CT CT P 2 R R S 1 S Ir-It r S 2 Ir D 1 -It T Ir SAMBUNGAN It It T Ir-It Is S r s t R S S 1 Ir-Is S 2 R r T Ir Ir Is -Is SAMBUNGAN It D 11 Ir-Is r s t T S Ir
RELAI DIFERENSIAL BIAS SAMBUNGAN ACT Ir Is It Ir P 1 Is P 2 P 1 P 2 It’ S 2 Ir’-It’ It S 1 YD 1 ACT 1 YD 11 ACT 2 S 2 Ir’ Is’ Ir’-Is’ S 1

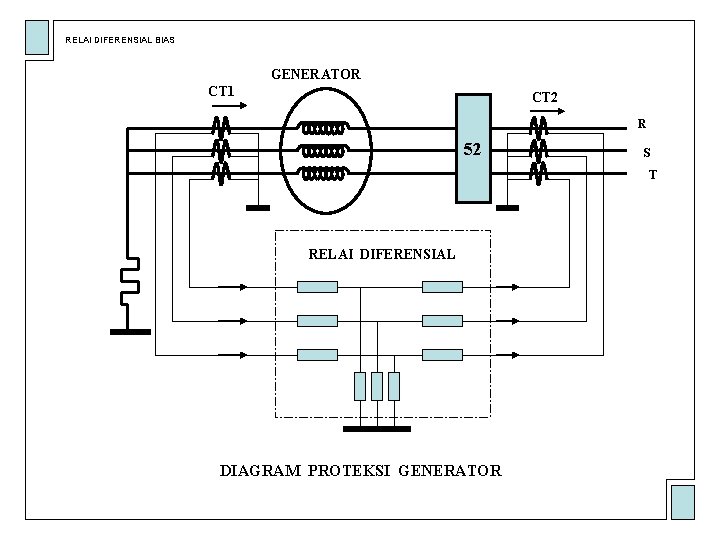

RELAI DIFERENSIAL BIAS GENERATOR CT 1 CT 2 R 52 S T RELAI DIFERENSIAL DIAGRAM PROTEKSI GENERATOR
P 1 TRAFO DAYA YY 0 CT 1 CT 2 Y 0 YD 1 ACT 1 P 1 YD 1 ACT 2 RELAI DIFERENSIAL S 1 RELAI DIFERENSIAL BIAS
RELAI DIFERENSIAL BIAS CT 1 PROTEKSI GENERATOR & TRAFO GEN IR - IS TRAFO GEN. Ir CT 2 R S T ACT RELAI DIFERENSIAL BIAS Ir - i. S ir’ Ir’ - is’
AUXILIARY ( INTERPOSSING ) CT 0 50 1 60 2 70 3 80 4 90 100 110 120 5 100: 68 RELAI DIFERENSIAL BIAS

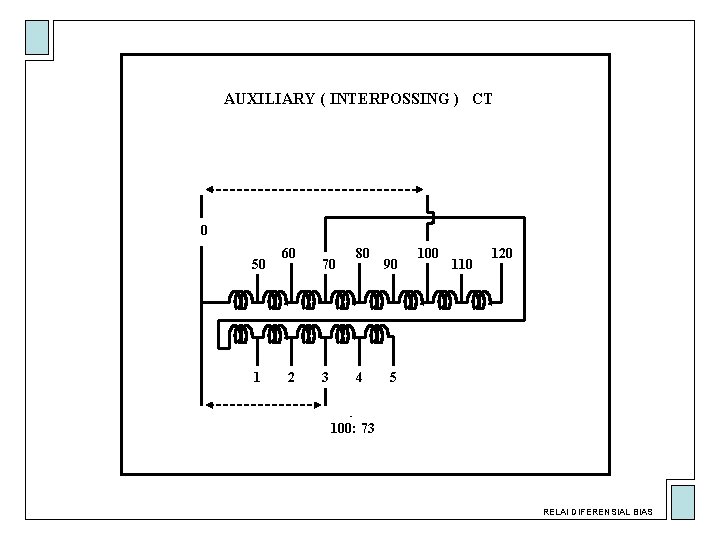

AUXILIARY ( INTERPOSSING ) CT 0 50 1 60 2 70 3 80 4 90 100 110 120 5 100: 73 RELAI DIFERENSIAL BIAS

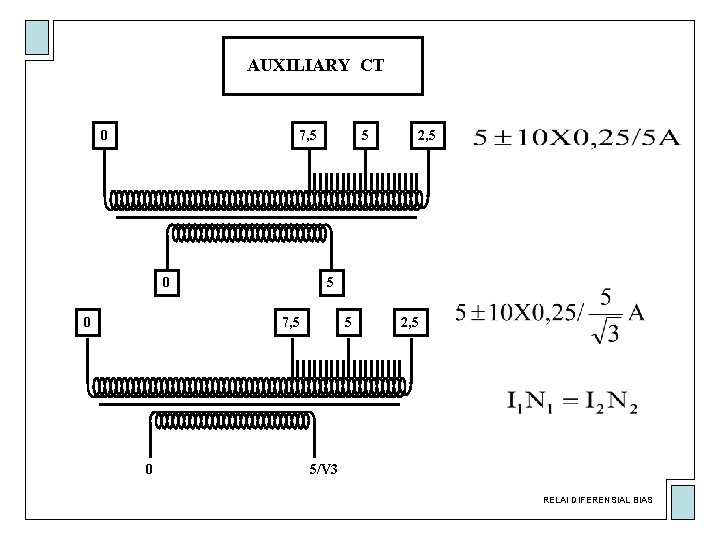

AUXILIARY CT 0 7, 5 0 0 5 5 7, 5 0 2, 5 5/V 3 RELAI DIFERENSIAL BIAS
1 2 S 1 TAP BELITAN PRIMER 1 -2 2 -3 3 -4 4 -5 5 -6 X-7 7 -8 8 -9 S 1 -S 2 S 3 -S 4 3 4 S 2 5 6 S 3 1 /1 A 5 5 125 25 125 90 X S 4 7 8 P 1 9 P 12 JUMLAH BELITAN RATING TRAFO 5/1 A 5/5 A 1 1 25 5 125 90 ACT TIPE GEC ALSTOM 1 1 25 5 25 18 RELAI DIFERENSIAL BIAS
300 / 5 A P 1 CT 1 P 2 60 MVA , 150 KV +/- 10% / 20 KV TRAFO DAYA YY 0 2000 / 5 A P 2 CT 2 Y 0 P 1 P 2 S 2 P 1 YD 1 ACT 2 S 2 RELAI DIFERENSIAL S 1 In = 5 A RELAI DIFERENSIAL BIAS
RANGKAIAN ACT TIPE MBCH UNTUK PROTEKSI DIFERENSIAL TRAFO TENAGA. r KE CT LINE ACT 1 YD 1 RASIO ACT 1 32 / 43 r s t n 1 1 1 2 2 2 3 3 3 4 4 5 5 5 6 X 6 X 6 X 7 7 7 8 8 8 9 9 9 S 4 S 3 S 4 S 3 S 2 S 2 S 1 S 1 S 2 S 1 1 2 2 2 3 3 3 4 4 5 s t P 1 P 2 KE RELAI t S 1 s KE CT LINE ACT 2 YD 1 RASIO ACT 2 28 / 43 r
RELAI DIFERENSIAL 2 L 1 -1 1 3 23 T 5 5 2 L 1 -2 I 1 24 25 2 L 1 2 T 4 2 TRIP OUTPUT 4 6 OUTPUT CIRCUIT I 2 26 13 INPUT CIRCUIT 14 12 T 2 27 OPERATE Idiff T 1 + - Vx RESET 2 L 2 -1 28 TRIP OTHER PHASES 10 T 3 2 L 2 1 INPUT CIRCUIT INTERNAL DIAGRAM RELAI DIFERENSIAL TIPE MBCH 2 BIAS 9 11 ALARM
RELAI DIFERENSIAL 2 L 1 -1 21 1 3 I 1 5 22 23 T 5 24 25 T 4 2 L 1 -2 2 L 1 2 I 2 2 TRIP OUTPUT 4 6 OUTPUT CIRCUIT TRIP OTHER PHASES 10 I 3 26 T 3 13 INPUT CIRCUIT 14 12 T 2 27 OPERATE Idiff T 1 - Vx RESET 2 L 2 -1 28 + 2 L 2 1 INPUT CIRCUIT INTERNAL DIAGRAM RELAI DIFERENSIAL TIPE MBCH 3 BIAS 9 11 ALARM
RESTRAINT ( BIAS ) SAMBUNGAN KUMPARAN RELAI TIPE MBCH 24 26 25 23 27 OPERATING 28 RESTRAINT ( BIAS ) KUMPARAN RELAI DAPAT DILEPAS 24 26 25 23 27 OPERATING 28
5 4 3 2 40% 20% 40% 1 g = 50% g = 20% 0 1 a 2 b 3 4 5 6 7 c Karakteristik / Slope Relai Diferensial Tipe D 202
ms 50 t 40 30 20 0 5 10 15 20 25 30 Karakteristik waktu Relai Diferensial Tipe D 202
Pengujian relai diferensial 1. Pengujian 2. Pengujian Individual Stabilitas Pengujian Individual : Adalah menguji individu Mengetahui apakah relai Kondisi standar relai masih untuk dalam Pengujian Stabilitas : Adalah menguji Untuk gangguan fungsi relai apakah stabil di luar
Yang perlu diperhatikan dalam pengujian Individual adalah : 1. Internal diagram relai yang diuji 2. Setting relai yang diuji 3. Portable Test Set dan perlengkapannya 4. Item pengujian 5. Wiring dan prosedur pengujian 6. Blanko uji untuk mencatathasil uji 7. Kesimpulan ( membandingkan hasil uji dengan data teknk ) Item Pengujan : 1. Arus keraja minimum dan waktu kerja 2. Sope Karakteristik relai 3. Harmonic restraint
PENGUJIAN INDIVIDUAL RELAI DIFERENSIAL BIAS PENGUJIAN ARUS PICK UP MINIMUM (g%) DAN WAKTU KERJA RELAI START TIMER RELAI TIPE HU STOP 10 220 Vac 1 3 5 7 R A 220 Vac SLIDE TRAFO ISOLASI RANGKAIAN PENGUJIAN RELAI DIFERENSIAL BIAS

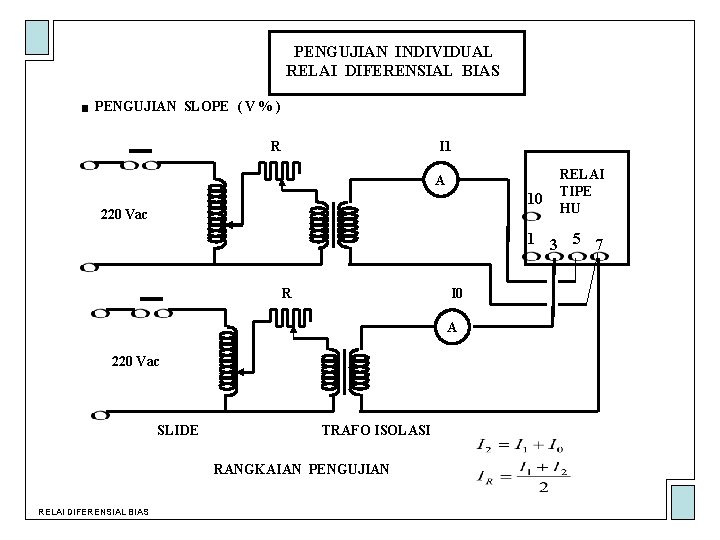

PENGUJIAN INDIVIDUAL RELAI DIFERENSIAL BIAS PENGUJIAN SLOPE ( V % ) I 1 R A 10 220 Vac RELAI TIPE HU 1 3 5 7 I 0 R A 220 Vac SLIDE TRAFO ISOLASI RANGKAIAN PENGUJIAN RELAI DIFERENSIAL BIAS
PENGUJIAN INDIVIDUAL RELAI DIFERENSIAL BIAS PENGUJIAN HARMONIC RETRAINT Idc A SUMBER DC S RELAI TIPE 10 HU 3 5 7 1 R Iac A 220 Vac SLIDE TRAFO ISOLASI RANGKAIAN PENGUJIAN RELAI DIFERENSIAL BIAS

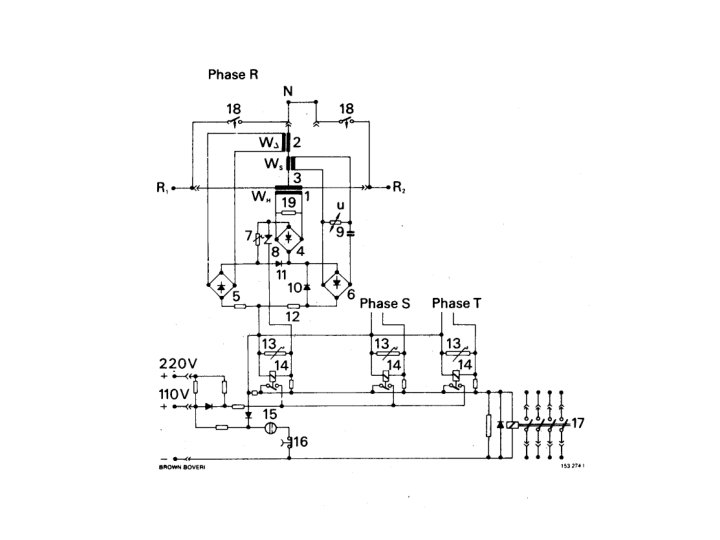

Pengujian Relai Diferensial tipe D 202 BBC A. Alat yang digunakan - relai diferensial tipe D 202 BBC - portable test set tipe SR 51 a multiamp - suplai tegangan 110 V dc dan 220 V ac - kabel konektor B. Item pengujian - arus kerja minimum (pick up) - waktu kerja relai - karakteristik/slope C. Rangkaian pengujian lihat gambar pengujian relai diferensial D 202 dengan alat uji portable test set SR 51 a. multiamp.
Rangkaian pengujian arus kerja Minimum dan waktu kerrja relai Diferensial D 202 BBC 1 17 2 18 19 3 5 6 20 21 22 7 00. 000 9 VOLT RANGE SWITCH 11 12 13 15 Multi amp Relai yang diuji D 202 ABB + 110 V DC -

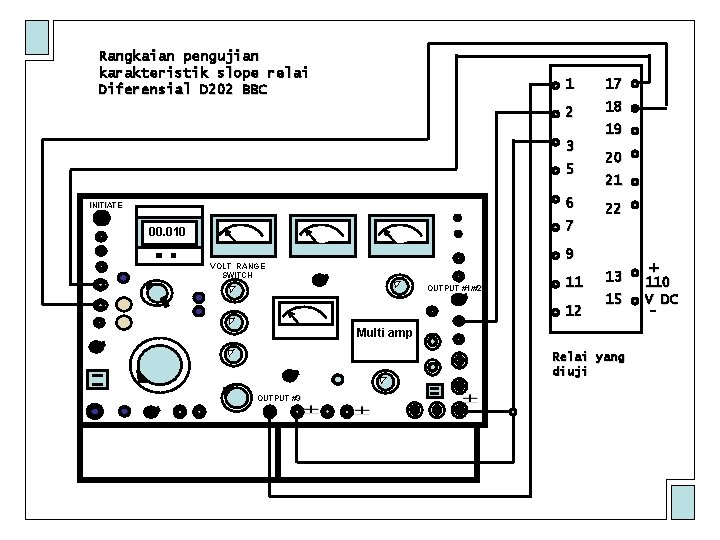

Rangkaian pengujian karakteristik slope relai Diferensial D 202 BBC 1 17 2 18 19 3 5 6 INITIATE 20 21 22 7 00. 010 9 VOLT RANGE SWITCH OUTPUT #1/#2 11 12 13 15 Multi amp Relai yang diuji OUTPUT #3 + 110 V DC -
D. Prosedur pengujian D 1. posisikan kontrol dari alat uji : 01. 02. 03. 04 05. 06. 07. 08. 09. 10. 11. 12. 13. saklar ‘power on’. . . . Off saklar ‘Timer operation selector’. . Atas NO MOM , bawah Cont knob ‘Main control’. . . . Nol saklar ‘aux. power’. . . . INT saklar ‘Range Voltmeter. . . 300 V Saklar ‘Voltmeter selector’. . . EXT. AC Saklar ‘Aux. selector’. . . . VERN Knob ‘Aux. control’. . . . Nol Saklar ‘AC range’. . . . 10 A Saklar ‘DCrange’. . . . . 5 A Saklar ‘Main Ammeter range’. . . Lebih besar dari arus uji Saklar ‘Voltage Relay Test’. . . Set Norm Saklar ‘ Output #1 / #2. . . . Output #1 D 2. Pengujian pick up 01, Hubungkan alat uji ke sumber tegangan 220 V ac , dan yakinkan bahwa alat uji dalam keadaan off. 02. hubungkan operating dan salah satu restraint relai ke output #1 alat uji ( lihat gambar ). 03. Hubungkan terminal ‘kontak relai’ alat uji ke kontak trip relai 04. Pilih ‘range Ammeter’ lebih besar dari arus yang diukur/diuji
05. Posisikan saklar ‘Timer Operation selector’ yang atas pada ‘NO Maint’ dan yang bawah pada ‘Cont’ 06. Hidupkan alat uji dan lampu tanda akan menyala , dan tekan saklar ‘initiate’. 07. Putar knob ‘main control’ untuk menambah arus output sampai relai pick up dan lampu ‘continuity’ menyala dan catat besarnya arus pada blanko uji. Aux. control dapat untuk mengatur arus lebih halus. 08. Putar “main control’ atau ‘aux. control’ ke kiri untuk menurunkan arus uji, sampai relai reset dan catat besarnya arus ini pada blanko uji. 09. Putar ‘Main control’ dan ‘Aux. control’ ke posisi nol, dan matikan alat uji. D 3. Pengujian Karakteristik waktu 01. Hidupkan alat uji. 02. Posisikan ‘Timer operation selector’ yang atas pada ‘NO Mom’ dan yang bawah pada posisi ‘Cont’ 03. Sambil menekan sklar ‘Initiate’ terus , putar knob ‘Main control’ sampai arus mencapai 1, 5 kali arus pick up, setelah itu lepas saklar ‘Initiate’ 04. Posisikan ‘timer operation slector’ yng atas pada ‘NO Maint’ dan yang bawah pada ‘Timer’, dan tekan saklar ‘Initiate’ 05. Relai akan bekerja , timer start dan setelah relai trip maka timer akan stop dan catat waktu kerja nya pada blanko uji. 06. Posisikan knob ‘main control’ maupun ‘Aux. control’ ke posisi nol dan matikan alat uji.
D 4. Pengujian karakteristik / slope 01. Hubungkan kumparan retraint ke output #1 pada tap 0 – 80 V ; 12, 5 A 02. Hubungkan kumparan operating ke output #3 , dan common dari kedua output bisa dijadikan satu , lihat gambar penguian. 03. Hubungkan terminal ‘kontak relai’ alat uji ke kontak dari relai yang diuji. 04. Pilih ‘Main range ammeter’ lebih besar dari arus uji 05. Putar ‘aux. selector’ switch pada posisi 24 – AC – 3 06. Saklar ‘timer operation selector’ yang atas pada poisi ‘NO Maint’ dan yang bawah pada ‘cont’ 07. Hidupkan alat uji dan tekan yombol ‘ Initiate ‘ 08. Putar knob ‘main control’ untuk menmbah ‘output #1 (arus retraint), dan ‘aux. control’ untuk menambah arus ‘output #3’ (arus operating), sampai relai kerja. 09. Catat kedua besran arus ini dalam blanko uji, dan ulangi untuk besaran yang lain. 10. Possikan kedua ‘main control’ dan ‘Aux. control’ pada poisi nol, dan matikan alat uji.
PENGUJIAN RELAI DIFERENSIAL TIPE MBCH 12 GEC A. Alat yang digunakan - relai diferensial tipe MBCH 12 GEC - alat uji ( portable tet set ) tipe TPR 22 CV KDK - sumber tegangan dc dan tegangan suplai 220 V ac - kabel konektor B. Item Pengujian - Arus kerja mnimum - waktu kerja relai - karakteristik / slope C. Rangkaian pengujian perhatikan gambar rangkain pengujian relai difernsial tipe mbch 12 GEC dengan alat uji ( portable test set 0 tipe TPR 22 CV KDK
23 1 24 3 25 26 1 2 T 1 MAKE T 2 P 1 P 2 C 1 C 0 CT SEC TIME ON ON OFF FAULT LAMP V 150 V 300 V 75 V B A A OFF A B MIN INT POWER ON A SELECTOR OCR UCR 10 A 5 A OFF 1 B SELECTOR OFF OVR UVR OTHER RELAY A MAX MIN MAX 27 28 EXT OFF BREAK 220 V VOLTMETER TEST CONDITION Rangkaian pengujian relai Diferensial + 13 - 14 MBCH 12 27 23 -25 1 -2 13 -14 = = operating restraint kontak tegangan suplai DC
D. Prosedur pengujian 1. 2. 3. Buat rangkaian pengujian seperti gambar pilih setting dari relai yang akan diuji Setel posisi kontrol dari alat uji seperti berikut ; - Power switch off - A output Min - B Output Min - A selector ( 0 – 50 A ) restraint coil - B Selector (0 – 10 A ) operating coil - Test Condition Other relay - Switch Fault off - A Circuit switch off - Voltmeter switch off - Make / Break witch Make - Time / Lamp off D 1. Pengujian arus kerja minimum 1. 2. 3. 4. periksa setting relai posisikan power switch pada posisi On putar Time / lamp pada posisi Lamp Naikan arus dngan mengatur B Output dan perhatikan sampai relai start dan hentikan putaran knob.
5. Baca arus pada meter B , tepat pada saat lampu check menyala , ini adalah arus kerja mnimum. 6. Kemudian putar knob output B ke kiri sampai lampu check padam dan ini adalah arus reset. 7. Putar knob ke posisi nol dan matikan alat uji dengan memutar power swtch ke posisi off. D 2. pengujian waktu kerja 1. Posisikan saklar / knob seperti butir D 3. 2. putar power switch pada posisi On 3. Putar knob Output B searah jarum jam sampai meter B menunjuk arus 200 % dari arus kerja minimum 4. Posisikan power switch pada off 5. putar Time / Lamp switch pada posisi Time 6. tekan Reset untuk mereset counter display 7. jika power switch diputar ke On , Counter dan relai yang diuji akan bekerja 8. jika kontak menutup Counter akan stop dan mencatat waktu kerja relai dan catat besaran ini pada blanko uji. 9. Matikan alat uji , posisi saklar power switch ke off.
D 2. menguji karakteristik / slope 1. Posisikan saklar / knob seperti butir D 3 dan setel ; A selector. . . 15 A A circuit switch. . . On Time / Lamp switch. . Lamp 2. Putar power switch pada posisi On 3. putar A output knob sampai meter A menunjuk 5 A 4. Putar B output knob pelan sampai relai mulai kerja 5. Baca arus pada meter B bila lampu check kontak menyala , ini adalah arus kerja. 6. ulangi butir 3 s/d 5 untuk arus 10 A 7. bila sudah selesai matikan alat uji , posisikan power switch pada off.
P 1 TRAFO DAYA YY 0 CT 1 CT 2 P 1 P 1 PAM I 1 U 1 I 2 U 2 S 1 A A PENGUJIAN STABILITAS RELAI DIFERENSIAL BIAS
RELAI DIFERENSIA IMPEDANSI TINGGI
CT 1 CT 2 ALAT YANG DIPROTEKSI R Vset SYARAT : RASIO CT HARUS SAMA TEGANGAN LUTUT CT > TEGANGAN SETTING RELAI DIFERENSIA IMPEDANSI TINGGI

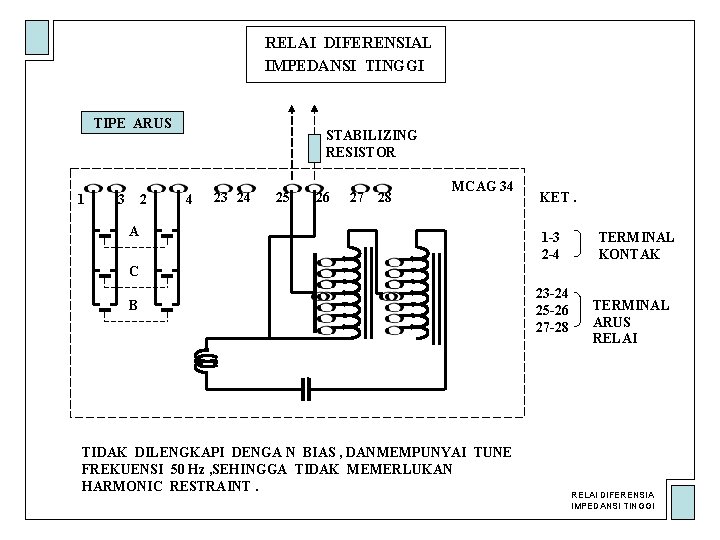

RELAI DIFERENSIAL IMPEDANSI TINGGI TIPE ARUS 1 3 2 STABILIZING RESISTOR 4 23 24 25 26 27 28 MCAG 34 A KET. 1 -3 2 -4 TERMINAL KONTAK C B TIDAK DILENGKAPI DENGA N BIAS , DANMEMPUNYAI TUNE FREKUENSI 50 Hz , SEHINGGA TIDAK MEMERLUKAN HARMONIC RESTRAINT. 23 -24 25 -26 27 -28 TERMINAL ARUS RELAI DIFERENSIA IMPEDANSI TINGGI
RELAI DIFERENSIAL IMPEDANSI TINGGI TIPE TEGANGAN 28 27 MFAC 14 27 TEGANGAN 28 INPUT 6 1 5 2 KONTAK RELAI 4 7 3 8 RELAI DIFERENSIA IMPEDANSI TINGGI
CT 1 CT 2 ALAT YANG DIPROTEKSI ZM R CT 1 RL R CT 2 IF CT 2 DIANGGAP JENUH ZM RL R ST Vset RL R RL IF TEGANGAN PADA SIRKUIT RELAI : VS = IF ( R CT + 2 RL ) MERUPAKAN TEGANGAN SETTING RELAI BILA MENGGUNAKAN RELAI TIPE TEGANGAN BILA MENGGUNAKAN RELAI TIPE ARUS : IS = ARUS SETTING RST = VS / IS – RR DIMANA RR = BURDEN RELAI KNEE POINT CT = V KP = 2 VS = 2 IF ( R CT + 2 RL ) RELAI DIFERENSIA IMPEDANSI TINGGI
NON LINEAR RESISTOR ( METROSI L ) )SELAMA GANGGUA INTERNAL IMPEDANSI YANG TINGGI DARI SIRKUIT RELAI MEMBENTUK BURDEN YANG SANGAT BESAR PADA CT. TEGANGAN PADA RELAI CT AKAN BERKEMBANG MENJADI TEGANGAN YANG TINGGI. AKAN MENYEBABKAN KERUSAKAN PADA ISOLASI BELITAN SEKUNDER CT. BESARNYA TEGANGAN PUNCAK ( VP ) DIBERIKAN OLEH RUMUS PENDEKATAN : R ST R NL JIKA R MAKA METROSIL DIPERLUKAN RELAI DIFERENSIA IMPEDANSI TINGGI
APLIKASI RELAI DIFERENSIAL IMPEDANSI TINGGI SEBAGAI PROTEKSI : A. GENERATOR B. RESTRICTED EARTH FAULT ( REF ) C. BUSBAR RELAI DIFERENSIA IMPEDANSI TINGGI
A. PROTEKSI GENERATOR DENGAN RELAI DIFERENSIAL IMPEDANSI TINGGI GEN CT 1 CT 2 R S T Rstab 23 24 25 26 27 28 MCAG 34 RELAI DIFERENSIA IMPEDANSI TINGGI
B. PROTEKSI GANGGUAN FASA KE TANAH TERBATAS ( RESTRICTED EARTH FAULT = REF ) DALAM KEADAAN TERTENTU RELAI DIFERENSIAL BIAS HANYA DAPAT MENGAMANKAN SEBAGIAN KUMPARAN ( 40% ) SAJA PADA SAAT TERJADI GANGGUAN TANAH INTERNAL DAN ( 60% ) NYA TIDAK TERPROTEKSI. TERBATASNYA SENSITIVITAS RELAI DIFERENSIAL MAKA PROTEKSI DIFERENSIAL PERLU DITUNJANG OLEH PROTEKSI RESTRICTED EARTH FAULT RELAY ( GANGGUAN TANAH TERBATAS ) RELAI DIFERENSIA IMPEDANSI TINGGI
RELAI DIFERENSIAL BIAS PROTEKSI REF ( RESTRICTED EATH FAULT ) KAWASAN PROTEKSI CT LINE F 1 F 2 S 2 IF 1 CT EARTH PRINSIP KERJA : REF IF 2 S 1 KE RELAI DIF. S 1 UNTUK GANGGUAN DI F 1 ARUS GANGGUAN IF 1 = IF KARENA RASIO CT LINE SAMA DENGAN CT EARTH SEHINGGA RELAI TIDAK KERJA. UNTUK GANGGUAN DI F 2 ARUS GANGGUAN IF 1 > DAN IF 2 = 0 MAKA RELAI REF AKAN KERJA.

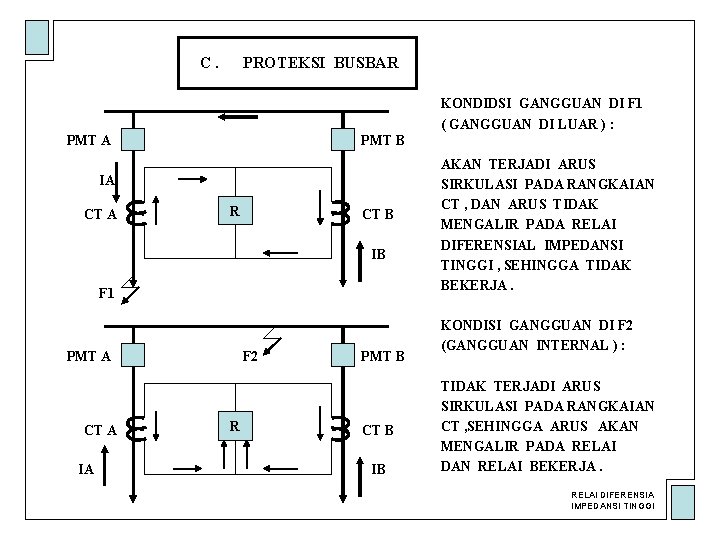

C. PROTEKSI BUSBAR KONDIDSI GANGGUAN DI F 1 ( GANGGUAN DI LUAR ) : PMT A PMT B IA CT A R CT B IB F 1 PMT A CT A IA F 2 R PMT B CT B IB AKAN TERJADI ARUS SIRKULASI PADA RANGKAIAN CT , DAN ARUS TIDAK MENGALIR PADA RELAI DIFERENSIAL IMPEDANSI TINGGI , SEHINGGA TIDAK BEKERJA. KONDISI GANGGUAN DI F 2 (GANGGUAN INTERNAL ) : TIDAK TERJADI ARUS SIRKULASI PADA RANGKAIAN CT , SEHINGGA ARUS AKAN MENGALIR PADA RELAI DAN RELAI BEKERJA. RELAI DIFERENSIA IMPEDANSI TINGGI
PROTEKSI BUSBAR GANDA ( DOUBLE BUSBAR ) Kondisi normal I 1 I 2 Relai A i 2 i 1 1 i 5 2 ia=i 1 – i 5 ib =i 3 - Ik i 1 – i 5 = i 3 – ik id = ia – ib = 0 ia A 5 ib A Relai B i. K ia = i 2 – ik ib = i 4 i 2 – ik = i 4 id = 0 C B i. K 3 4 ia i 3 I 3 Jadi kedua relai Tidak kerja B I 4 ib RELAI DIFERENSIA IMPEDANSI TINGGI
BUS A + 1 2 BUS B 3 TRIP BUS A TRIP COUPLE _ TRIP BUS B TRIP COUPLE CHECK BUS A 4 BUS A BUS B CHECK 1 2 RELAI DIFERENSIA IMPEDANSI TINGGI
PROTEKSI BUSBAR SATU SETENGAH PMT ( ONE AND HALF BREAKER ) G 1 G 2 GT 1 GT 2 BUS A 1 A 2 A 3 A 1 AB 2 AB 3 AB 1 B 2 B 3 B BUS B RELAI DIFERENSIA IMPEDANSI TINGGI

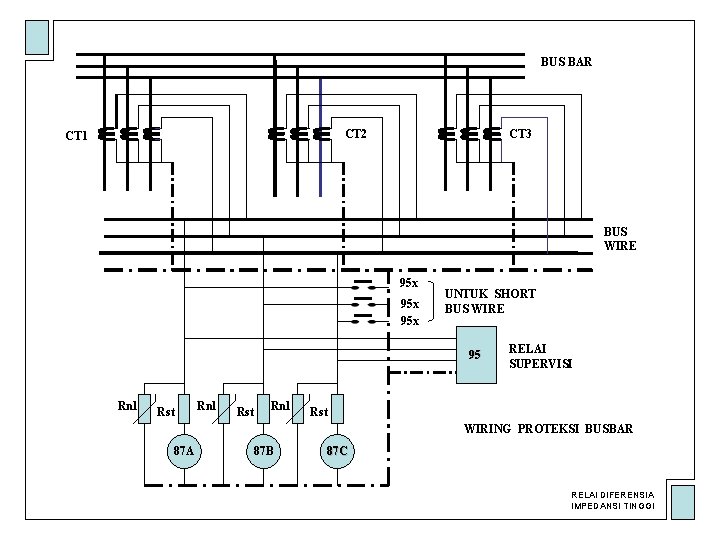

BUS BAR CT 2 CT 1 CT 3 BUS WIRE 95 x 95 x UNTUK SHORT BUS WIRE 95 Rnl Rst Rnl RELAI SUPERVISI Rst WIRING PROTEKSI BUSBAR 87 A 87 B 87 C RELAI DIFERENSIA IMPEDANSI TINGGI
PENGUJIAN INDIVIDUAL RELAI DIFERENSIAL IMPEDANSI TINGGI PENGUJIAN ARUS PICK UP DAN DROP OFF DAN WAKTU KERJA RELAI START TIMER STOP 3 1 220 Vac RELAI MCAG 34 23 24 25 26 27 28 R A 220 Vac SLIDE TRAFO ISOLASI RANGKAIAN PENGUJIAN RELAI DIFERENSIAL IMPEDANSI TINGGI
PENGUJIAN RELAI DIFERENSIAL MCAG 34 HAND TERMINAL ALAT UJI XS 92 a ABB RELAI DFERENSIAL MCAG 34 23 24 25 26 27 28 1 3 RANGKAIAN PENGUJIAN RELAI DIFERENSIAL TIPE MCAG 34 IBA DOC 2003
PROSEDUR PENGUJIAN PARAMETER UI FR = 50 DFR= 0 DF = 0 FC = SESUAI JENIS GANGGUAN SQ = PU / DROP A = SQ = 2 IRA = 0 A =0 TO = 100 AUTO TL = 100 SQ = 1 F 0 TF = > t set A =1 IN 1 = 1 IN 2 = 0 OU 1= 0/1 OU 2= 0 TI = 2 TT = 0 MOD= UI MT = 1 OP = 0 U = 57 V I =. . . A PHI= 90 DU = 0 DI = 0, 01 DPH=0 LUH = 220 LUL = 0 LIH = 20 A LIL = 0 LPI =359 LPO = 0 START - 0 ENTER 2 x
FC = CODE GANGGUAN 111 = R KE E 112 = S KE E 113 = T KE E 121 = GANGGUAN R S 122 = GANGGUAN ST 123 = GANGGUAN TR

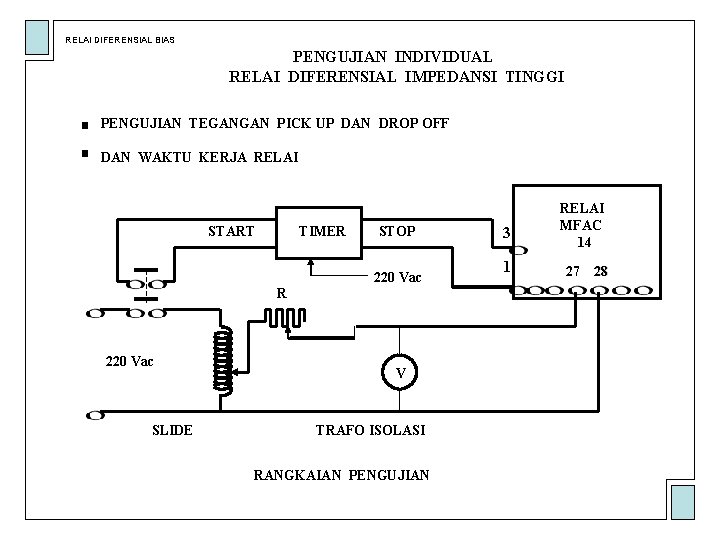

RELAI DIFERENSIAL BIAS PENGUJIAN INDIVIDUAL RELAI DIFERENSIAL IMPEDANSI TINGGI PENGUJIAN TEGANGAN PICK UP DAN DROP OFF DAN WAKTU KERJA RELAI START TIMER STOP 220 Vac R 220 Vac SLIDE V TRAFO ISOLASI RANGKAIAN PENGUJIAN 3 1 RELAI MFAC 14 27 28
STABILITY TEST RELAI REF. INJEKSI PRIMER S 2 S 1 S 2 V REF A S 1 P 2 P 1 RELAI DIFERENSIA IMPEDANSI TINGGI
Karakteristik Waktu Relai Diferensial tipe MCAG
