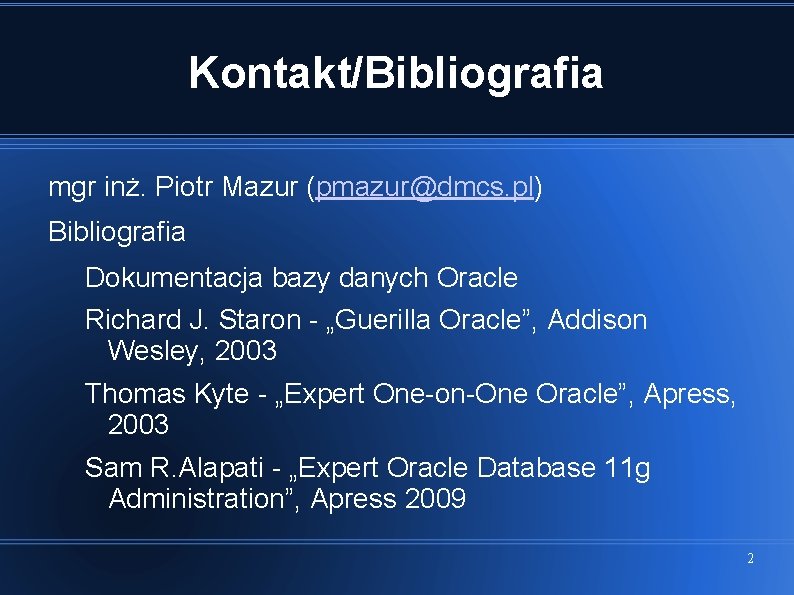

Kontakt/Bibliografia mgr inż. Piotr Mazur (pmazur@dmcs. pl) Bibliografia Dokumentacja bazy danych Oracle Richard J. Staron - „Guerilla Oracle”, Addison Wesley, 2003 Thomas Kyte - „Expert One-on-One Oracle”, Apress, 2003 Sam R. Alapati - „Expert Oracle Database 11 g Administration”, Apress 2009 2

Bazy danych Bazę danych można opisać jako zbiór uporządkowanych rekordów przechowywanych w pamięci masowej lub tymczasowej systemu komputerowego Dane przetrzymywane są w rekordach posiadających pola opisujące dany element Danymi w bazie danych są wartości poszczególnych pól 3

Typy baz danych Model płaski Dane przetrzymywane w postaci zbiorów rekordów nie posiadających jawnych relacji pomiędzy sobą Model hierarchiczny Dane uporządkowane w strukturę przypominającą drzewo: każdy węzeł może posiadać pewną ilość węzłów podrzędnych (tzw: dzieci – children), każdy węzeł podrzędny posiada maksymalnie jeden węzeł nadrzędny (tzw: rodzic - parent) 4

Typy baz danych Model relacyjny Model, w którym struktura bazy danych przedstawiana jest za pomocą rekordów powiązanych ze sobą Wiązaniu mogą ulegać różne rodzaje rekordów posiadające różne typy danych oraz nazwy pól Model relacyjny pozwala na odwzorowanie danych w postaci zapewniającej najmniejsze wykorzystanie miejsca 5

Typy baz danych Model obiektowy Model odzwierciedlający dane w postaci obiektów, posiadających takie możliwości jak dziedziczenie lub polimorfizm Model obiektowy pomimo nowatorskiego pojęcia nie przyjął się w środowisku bazodanowym Zaletą modelu obiektowego jest przejrzysty sposób odwzorowania obiektów języka programowania w bazie danych 6

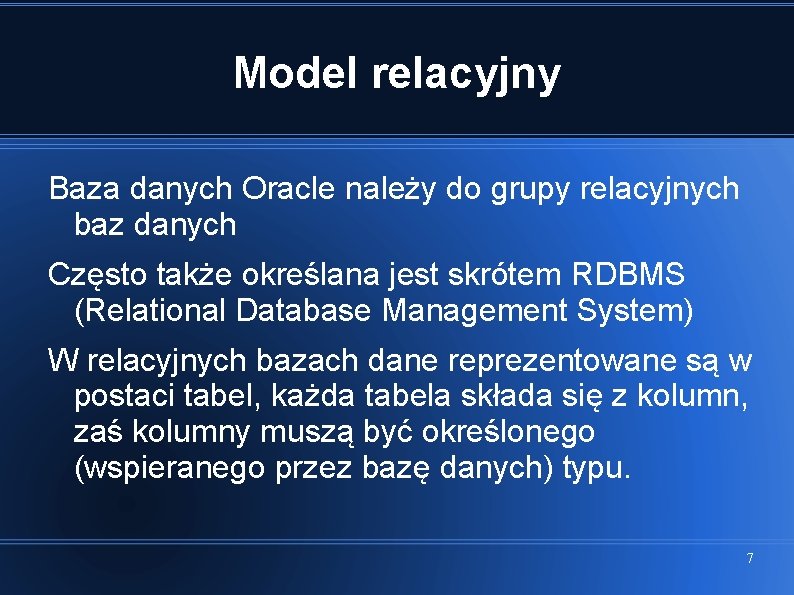

Model relacyjny Baza danych Oracle należy do grupy relacyjnych baz danych Często także określana jest skrótem RDBMS (Relational Database Management System) W relacyjnych bazach dane reprezentowane są w postaci tabel, każda tabela składa się z kolumn, zaś kolumny muszą być określonego (wspieranego przez bazę danych) typu. 7

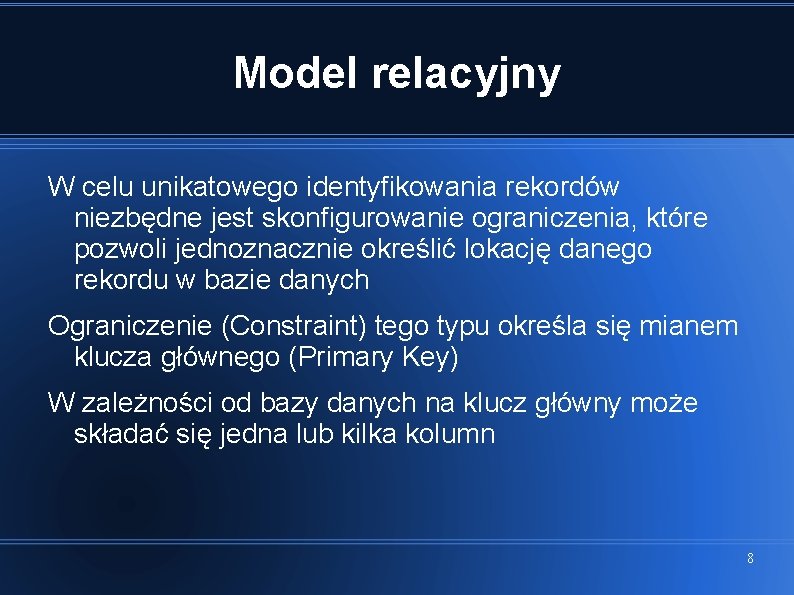

Model relacyjny W celu unikatowego identyfikowania rekordów niezbędne jest skonfigurowanie ograniczenia, które pozwoli jednoznacznie określić lokację danego rekordu w bazie danych Ograniczenie (Constraint) tego typu określa się mianem klucza głównego (Primary Key) W zależności od bazy danych na klucz główny może składać się jedna lub kilka kolumn 8

Model relacyjny Powiązania (relacje) pomiędzy rekordami określane są mianem kluczy obcych (Foreign Key). Nie oznacza to jednak konieczności istnienia klucza obcego w celu powiązania danych – operacja ta może być wykonywana w całości po stronie aplikacji Korzystanie z kluczy obcych jest jedną z metod pozwalających na utrzymanie integralności danych w bazie 9

Baza danych Oracle jest bazą danych z niemal 30 letnią tradycją, pierwsza wersja bazy danych pojawiła się w roku 1979 (Oracle V 2) Od tego czasu pojawiło się kilkanaście wersji Oracle, z których każda dodawała nowe funkcjonalności, oraz udoskonalała poprzednie 10

Wersje bazy danych Oracle Express Edition – uproszczona wersja bazy danych, ograniczona do wykorzystania na jednym systemie, darmowa do zastosowań nie komercyjnych Oracle Personal Edition – posiadająca większość możliwości bazy danych Oracle, jednak przeznaczona wyłącznie dla użytkowników oraz programistów baz danych bez możliwości komercyjnego wykorzystania 11

Wersje bazy danych Oracle Standard Edition – podstawowa wersja bazy dostępna dla korporacji, posiada jednak ograniczenie skali wykorzystania do kilku procesorów jednocześnie Oracle Enteprise Edition – najbardziej zaawansowana wersja bazy danych, wersja ta nie posiada limitu zasobów, pozwala na wykorzystanie wielu procesorów, dużych obszarów pamięci, możliwe jest także budowanie klastrów RAC (Real Application Clusters) 12

Wersje bazy danych Oracle Każda wersja bazy danych posiada specjalną licencję, która pozwala na korzystanie z oprogramowania dla celów edukacyjnych 13

Baza danych Oracle Bazę danych Oracle można bezpłatnie probrać ze strony producenta: http: //www. oracle. com/technology/software/index. html Wersja 11 g Enterprise Edition dla platform Linux/Windows – około 1. 7 GB Dokumentacja bazy danych (388 MB) http: //www. oracle. com/technology/documentation/index. html Aby pobierać oprogramowanie ze strony Oracle należy posiadać konto w serwisie Oracle Technology Network 14

Instalacja Oracle 11 g Oracle certyfikuje systemy operacyjne pod kątem zgodności z instalacją bazy danych Aby uzyskać wsparcie techniczne należy posiadać produkt Oracle zainstalowany na certyfikowanym systemie 15

Instalacja Oracle 11 g Pomimo konieczności posiadania certyfikowanego systemu produkty Oracle można zainstalować na niemal każdej platformie systemowej Przykład: Gentoo Linux Przykład: Debian/Ubuntu Linux Aby zainstalować produkty Oracle na niecertyfikowanych platformach należy dokonać odpowiednich modyfikacji w konfiguracji systemu operacyjnego 16

Wymagania Oracle 11 g Do instalacji bazy danych Oracle w wersji 11 g zalecane jest spełnienie następujących wymagań sprzętowych Minimum 1 G pamięci RAM Minimum 2 G pamięci SWAP Około 5 G miejsca na dysku twardym Procesor 800 MHZ lub lepszy 17

Instalacja bazy danych Za instalację bazy danych Oracle odpowiedzialne jest narzędzie Oracle Universal Installer (OUI) Jest to wielo platformowe narzędzie do instalacji większości produktów Oracle Korzystając z OUI można dodawać, usuwać oraz modyfikować produkty zainstalowane na systemie Przykład: standardowa instalacja bazy danych Oracle 11 g składa się z ponad 120 oddzielnych produktów 18

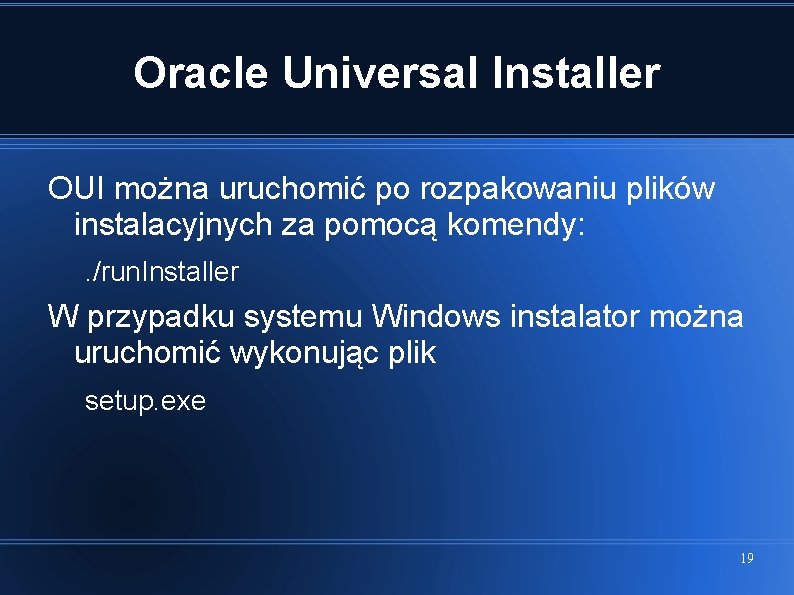

Oracle Universal Installer OUI można uruchomić po rozpakowaniu plików instalacyjnych za pomocą komendy: . /run. Installer W przypadku systemu Windows instalator można uruchomić wykonując plik setup. exe 19

Oracle Universal Installer OUI można uruchomić z pewnymi parametrami, część z nich pomaga w instalacji bazy danych na nie certyfikowanym systemie Parametr -ignore. Sys. Prereqs pozwala pominięcie testów zgodności systemu z daną wersją bazy danych Oracle Parametr -execute. Sys. Prereqs pozwala na wykonanie jedynie testów zgodności systemu operacyjnego z daną wersją bazy 20

Oracle Universal Installer OUI pozwala także na automatyzację instalacji bazy danych Oracle Aby zautomatyzować instalację bazy należy utworzyć plik z odpowiedziami na pytania zadawane podczas instalacji Przykład uruchomienia: . /run. Installer -silent -response. File /home/oracle/file. rsp 21

Ustawienia środowiskowe Aby uruchomić bazę danych Oracle należy ustawić kilka zmiennych środowiskowych $ORACLE_HOME – zmienna środowiskowa wskazująca na główny katalog zainstalowanej bazy danych /home/oracle/product/11. 1. 0/db_1/ $ORACLE_SID – identyfikator systemowy bazy danych 22

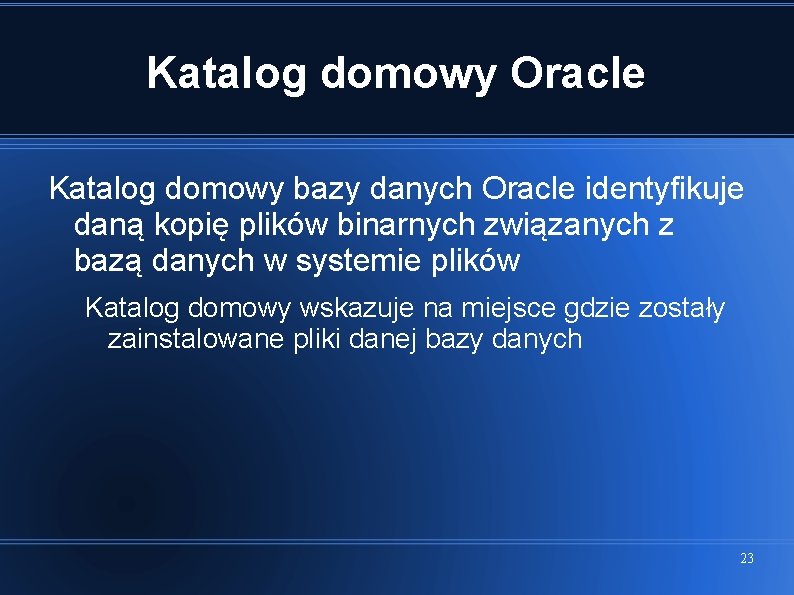

Katalog domowy Oracle Katalog domowy bazy danych Oracle identyfikuje daną kopię plików binarnych związanych z bazą danych w systemie plików Katalog domowy wskazuje na miejsce gdzie zostały zainstalowane pliki danej bazy danych 23

Oracle System Identifier (SID) jest unikatową wartością dla każdej bazy danych Oracle zainstalowanej na danym systemie Na jednym systemie może być zainstalowanych kilka baz danych Oracle, każda musi posiadać inną wartość SID Przykład ustawienia wartości w systemie Linux/Unix export ORACLE_SID=orcl 24

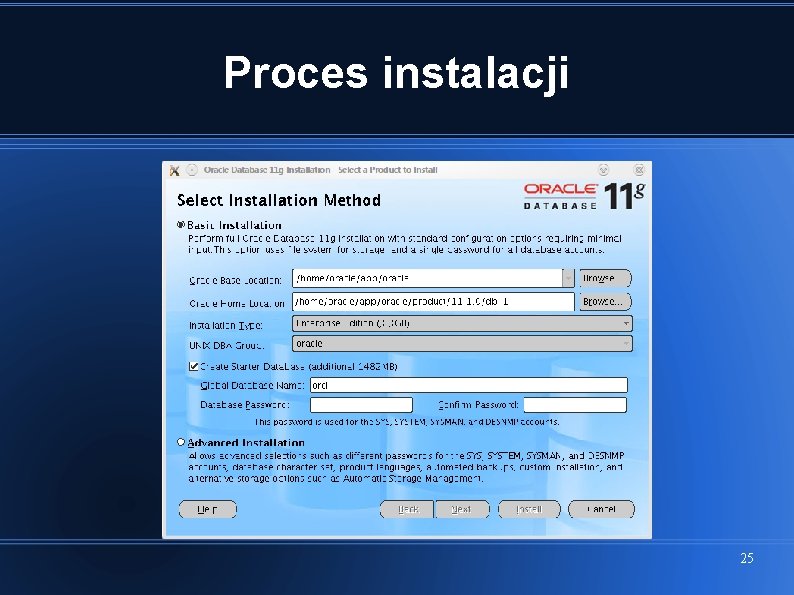

Proces instalacji 25

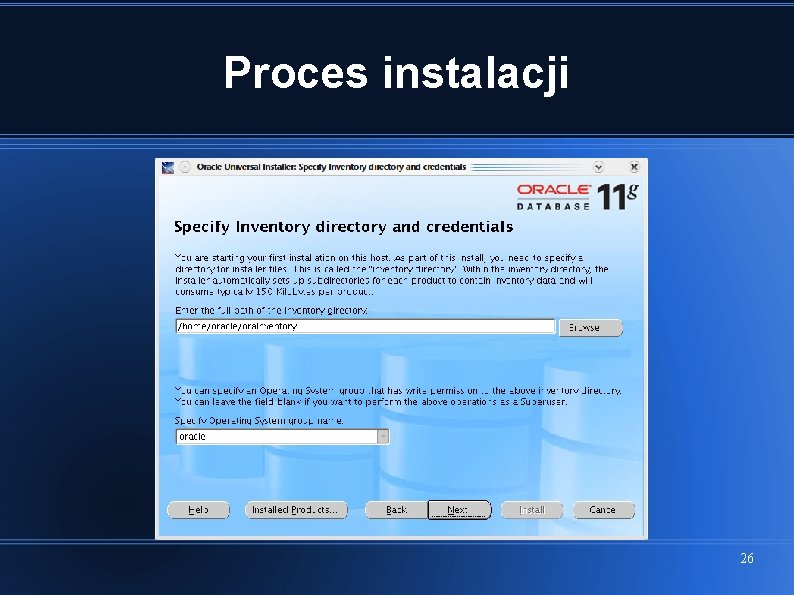

Proces instalacji 26

Proces instalacji 27

Proces instalacji 28

Proces instalacji 29

Proces instalacji 30

Proces instalacji 31

Proces instalacji 32

Proces instalacji 33

Proces instalacji 34

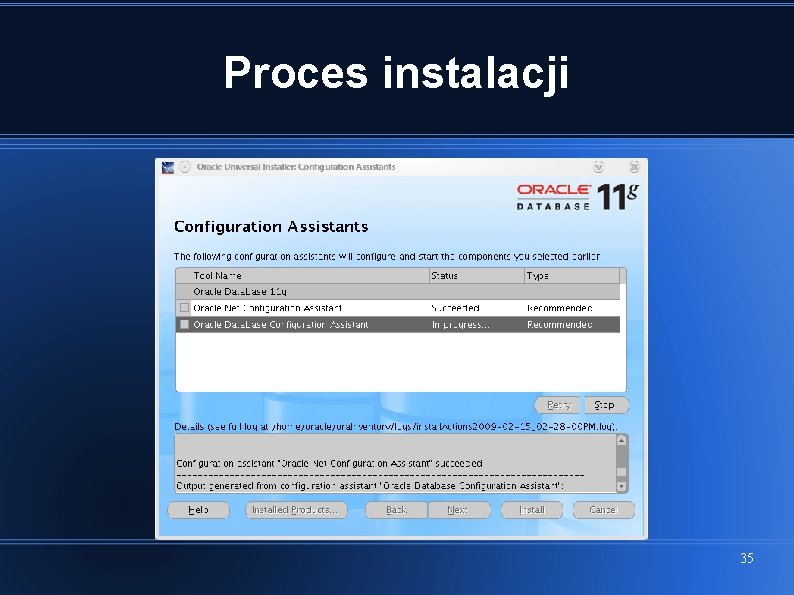

Proces instalacji 35

Proces instalacji 36

Proces instalacji 37

Proces instalacji 38

Proces instalacji 39

Proces instalacji 40

Uruchamianie bazy danych Program SQLPlus zainstalowany w podkatalogu /bin znajdującym się w katalogu ORACLE_HOME Uruchamianie bazy: . /sql. Plus / as sysdba startup Wyłączanie bazy. /sql. Plus / as sysdba shutdown 41

Proces usługi sieciowej Proces TNS Listener odpowiedzialny za komunikację z bazą danych poprzez sieć, uruchamiany za pomocą narzędzia w katalogu /bin Uruchamianie: . /lsnrctl start Sprawdzanie statusu procesu. /lsnrctl status Zatrzymywanie. /lsnrctl stop 42

Oracle Enterprise Manager Narzędzie służące do zarządzania bazą danych Oracle Instalowane automatycznie przez oprogramowanie OUI Konfiguracja poprzez stronę WWW Bogate możliwości konfiguracji Monitorowanie stanu bazy danych, alerty oraz metryki 43

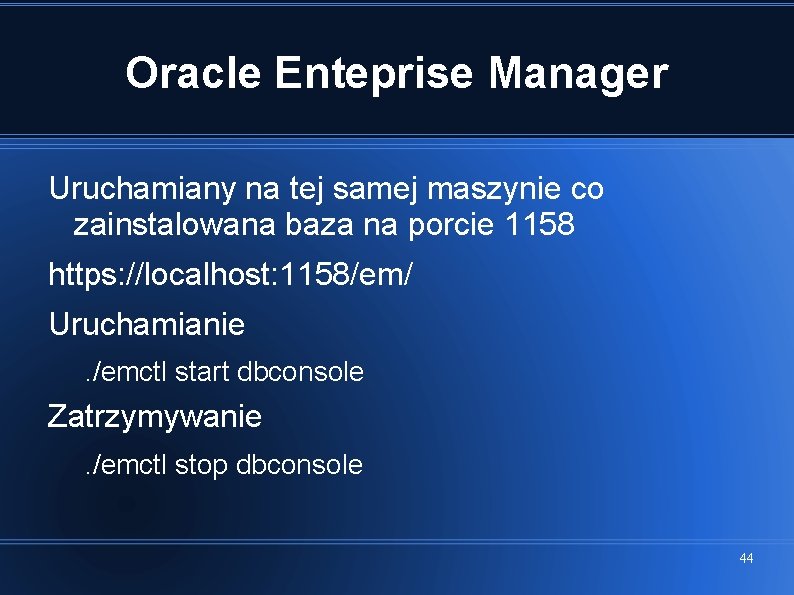

Oracle Enteprise Manager Uruchamiany na tej samej maszynie co zainstalowana baza na porcie 1158 https: //localhost: 1158/em/ Uruchamianie. /emctl start dbconsole Zatrzymywanie. /emctl stop dbconsole 44
