RELÉ DE VERIFICACIÓN DE SINCRONIZACIÓN

INTRODUCCIÓN • El relé de verificación de sincronismo puede utilizarse para dos condiciones de operación diferentes, la más normal es cuando ambos lados del interruptor a cerrar están en tensión. • El sincronismo se comprueba siempre antes de dar el permiso de cierre al interruptor. • La otra situación es cuando uno o los dos lados del interruptor a cerrar están sin tensión y, por consiguiente, la frecuencia y la diferencia de fase no pueden ser medidas. • En este caso el relé comprueba la dirección de energización. El usuario es capaz de definir el rango de tensión dentro del cual la tensión medida se considerará "en tensión" o "sin tensión".

FUNCIÓN • El propósito de la función de verificación de sincronismo es encontrar el instante en el que las tensiones de ambos lados del interruptor están en sincronismo. • Las condiciones de sincronismo se alcanzan cuando las tensiones de ambos lados del interruptor tienen la misma frecuencia, están en fase y son de tal magnitud que los correspondientes busbars o líneas se pueden considerar en tensión.

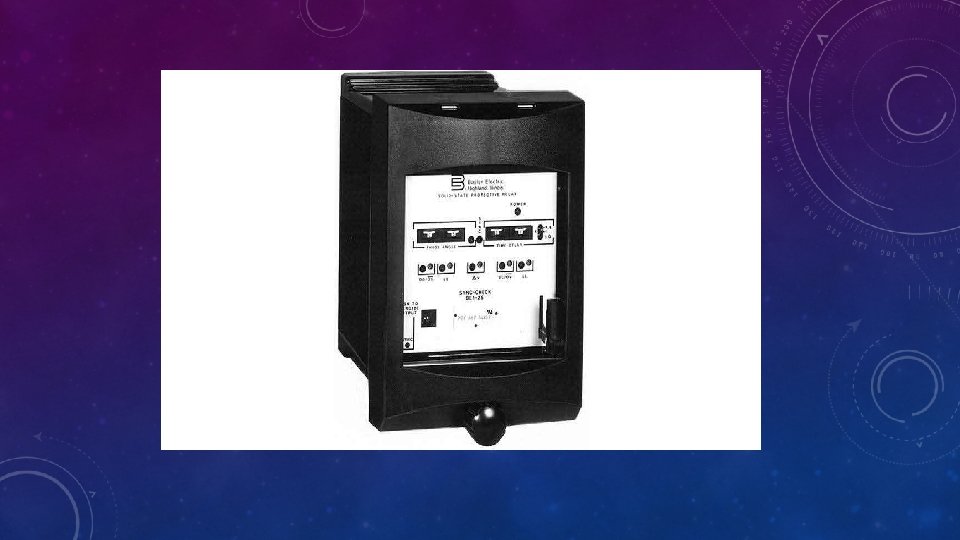

TIPOS DE RELEVADORES Relé analógico. • Este relé supervisa las tensiones de ambos lados de un disyuntor de circuito y determina si existe la tensión y el ángulo de fase adecuados antes de permitir que el cierre del disyuntor.

BENEFICIOS • Operación precisa, repetible y confiable. • Reducción de costos de PT como resultado del bajo régimen de detección. • Carga de batería reducida con suministro de potencia de baja carga. • La sencilla interfaz intuitiva hombre-máquina (HMI, por sus siglas en inglés) proporciona ajustes claros e intuitivos para la fácil configuración sin el uso de una computadora. • El monitor de tensión integrado proporciona la supervisión de las condiciones como bus inactivo, donde la verificación de sincronización únicamente no es suficiente para supervisar el cierre del disyuntor. • Los indicadores LED proporcionan anuncios de estado claros. • Sistema en caja y pruebas de dispositivos fáciles de ejecutar mediante paletas de prueba.

M 200 PLL RELÉ DE SINCRONISMO • Relés de verificación, relés en paralelo • Bus inactivo • Calibración a temperatura distinta de 23º C • • El M 200 - PLL y PLD se sincronizan relés de verificación, también conocido como relés en paralelo. Se utilizan para garantizar a las dos de alimentación de CA están sincronizadas. Para que un sistema pueda ser sincronizado, frecuencia, ángulo de fase y tensión tiene que estar dentro de los límites preestablecidos.

RELÉ DIGITAL • Todos los parámetros son programables a través del teclado frontal. • Equipo digital con display de 4 dígitos y 30 LED auxiliares • Medida y visualización de la tensión, de la frecuencia del generador y la red (TRMS), y del desfase entre ambos. • Sincronización automática con solo programar el tiempo de cierre del contactor. • Amplio rango de frecuencia (35. . . 80 Hz) • Alimentaciones estándar: 110, 230 y 400 V c. a. • 2 modos de funcionamiento: manual, automático y asistido • Ajuste digital (sin potenciómetros) • Control PI/PID (según tipo) de la velocidad del generador mediante salida de pulsos incorporado. • Protección mediante password.

• es capaz de adaptar la frecuencia del generador, mediante un algoritmo de regulación PI integrado, para proceder a su conexión en paralelo con la red eléctrica. Además permite medir y visualizar los parámetros de tensión, de fase y de frecuencia tanto del generador como de la red y de sus diferencias.

PROBLEMAS • Una sincronización inapropiada de un generador al sistema, puede resultar en daño al transformador elevador y a cualquier tipo de unidad de generación. • El daño provocado podría ser: • Deslizamiento de Coples. • Incremento en la vibración de la Flecha. • Cambio en el Alineamiento de los. • Fatiga en la Flecha y otras partes Mecánicas.

• Para evitar daño al generador durante la sincronización, el fabricante del generador proporciona límites de sincronización, en cuanto al ángulo de cierre del interruptor y ventana (diferencia) de voltaje. • Los límites típicos son: • Angulo de Cierre del Interruptor: Entre ± 10 °. • Ventana de Voltaje: 0 hasta 5%. • Diferencia de Frecuencia: Menor que 0. 067 Hz.

• Se mide las condiciones de sobretension y bajo voltaje en cada fase conectada al dispositivo.

PRUEBAS DE RECEPCIÓN • Dada la naturaleza digital de este relé, en la mayoría de las ocasiones es suficiente comprobar que el relé mide correctamente para garantizar una correcta actuación, ya que toda la lógica de medida y protección se implementa mediante programa. • Para ello será suficiente medir con un multímetro las tensiones en línea y barras y comprobar que coinciden, dentro de la precisión especificada, con las lecturas indicadas en la pantalla.

• Si no se dispone de autotransformador variable, esta unidad se puede probar aplicando, por ejemplo 220 V a línea y 127 V a barra, mediante un sencillo transformador de 220/127 V. • En dicho caso no se dará permiso de cierre, dado que la diferencia de tensiones es muy alta. Para generar un permiso de cierre bastaría con aplicar la misma tensión (220 V por ejemplo) a las entradas de línea y barra.

PRECIO. Pesos mexicanos. $8, 306. 00 – $16, 416 • CATALOGOS. • http: //www. directindustry. es/prod/siemens-energy-management/product-30064 -448639. html • https: //library. e. abb. com/public/4633 d 6503 f 3 b 5 b 1 cc 2256 ca 000336 dbb/FM_SPAU 140 C_ES_AAA. pdf • http: //circutor. es/docs/FT_M 1_SYNCHROMAX_SP. pdf
