REKTIFIKACIJA Pripremio: Varga Ištvan HEMIJSKO-PREHRAMBENA SREDNJA ŠKOLA ČOKA varga. i@neobee. net

v. Rektifikacija je više puta ponovljena destilacija. v. Primenjuje se onda kada običnom destilacijom nije moguće razdvojiti komponente, jer im je isparljivost slična. v. Pri rektifikaciji dobijeni destilat se ponovo destiliše, sve dok u poslednjem destilatu ne dobijemo čistu isparljiviju komponentu.

Prva destilacija Druga destilacija Treća destilacija x 1< x 2< x 3< x. D

FRektifikacija se izvodi u rektifikacionoj koloni. FRektifikaciona kolona se sastoji od potrebnog i proračunatog broja podova. FPodovi su iste konstrukcije i predstavljaju jedan kazan. • Na podovima kolone destilat i para se intenzivno mešaju i kreću se u suprotnim smerovima: – Tečnost (destilat) naniže – Para naviše.

Ø Para ima veću temperaturu od temperature ključanja tečnosti, pa zbog toga pri dodiru sa tečnošću, vrši njeno zagrevanje do vrenja. Tom prilikom predaje tečnosti teže isparljivu komponentu, a prima-oslobađa iz nje lakše isparljivu. Ø Na taj način para se postepeno obogaćuje lakše isparljivom komponentom, a tečnost teže isparljivom komponentom.

ü Tečnost se iz kolone odvodi na dnu (sa zadnjeg poda), dok se para odvodi na vrhu kolone sa prvog poda. ü Za nesmetan rad kolone deo destilata iz hladnjaka (deflegmatora) se vraća u kolonu na prvi pod. ü Deo destilata koji se vraća u kolonu na prvi pod, naziva se refluks. ü Ostatak destilata se odvodi u moćniji hladnjak gde se ohladi, a potom se sabira u rezervoaru kao konačan proizvod.

Deo rektifikacione kolone sa sitastim podovima TEČNOST PRELIVNE CEVI PODOVI KOLONE PARA

Prema konstrukciji podova, razlikujemo sledeće vrste rektifikacionih kolona: ☺Kolone sa zvonastim podovima; ☺Kolone sa sitastim podovima i ☺Kolone sa punjenjem.

Kolone sa sitastim podovima

Kolone sa zvonastim podovima tečnost 1 - dno poda 2 - otvor za prolaz pare 3 - zvono 4 - prelivne cevi para

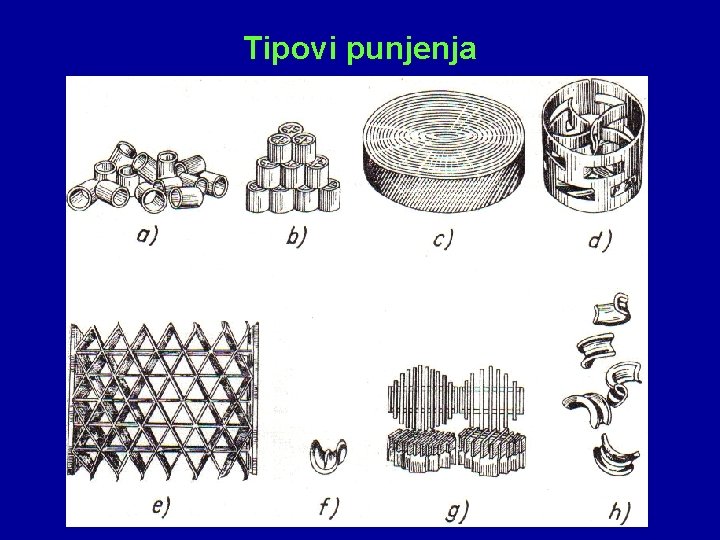

Tipovi punjenja

Diskontinualna rektifikacija 1 - kazan 2 - Kolona 3 - Deflegmator 4 - Hladnjak 5 - Kontrolno stakleno zvono 6 - rezervoar

Kontinualna rektifikacija 1 - zona osiromašenja 2 - zona obogaćivanja 3 - deflegmator 4 - hladnjak 5 - rezervoar za destilat 6 - rezervoar za ostatak 7 - predgrejač početne smeše
