REKAYASA JALAN REL MODUL 3 KOMPONEN STRUKTUR JALAN

REKAYASA JALAN REL MODUL 3 : KOMPONEN STRUKTUR JALAN REL DAN PEMBEBANANNYA Fredy Jhon Philip. S, ST, MT PROGRAM STUDI TEKNIK SIPIL

OUTPUT : • Mahasiswa dapat menjelaskan komponen struktur jalan rel dan kualitas rel yang baik berdasarkan standar yang berlaku di Indonesia • Mahasiswa mampu untuk menjelaskan prinsip kekuatan dari rel • Mahasiswa dapat menjelaskan pengelompokan jalan rel berdasarkan standar yang berlaku di Indonesia khususnya yang digunakan oleh PT. KAI PROGRAM STUDI TEKNIK SIPIL

KOMPONEN STRUKTUR JALAN REL DAN PEMBEBANANNYA • • Jalan rel dan Fungsinya Tipe rel yang digunakan di Indonesia Jenis rel menurut panjangnya Konstruksi dan penampang melintang jalan rel Beban yang bekerja pada struktur jalan rel Sambungan rel Pengelompokan jalan rel PROGRAM STUDI TEKNIK SIPIL

PRINSIP PERENCANAAN JALAN REL Sangat dipengaruhi oleh : • jumlah beban, • kecepatan maksimum • beban gandar beban yang diterima jalan rel dari satu gandar yaitu 18 ton • pola operasi. PROGRAM STUDI TEKNIK SIPIL

JALAN REL DAN FUNGSINYA • Rel pada sepur menyediakan permukaan yang mendatar secara menerus untuk gerakan kereta api • Rel pada sepur sebagai jalan kecil yang halus dan rata dan mempunyai kofisien gesek yang kecil. • Rel bekerja sebagai pemandu arah jalannya kereta api • Rel bekerja memikul tekanan vertikal akibat beban kereta api, termasuk gaya akibat pengereman dan gaya akibat termal • Rel bekerja meneruskan semua beban kereta api ke area yang luas pada tubuh ban melalui bantalan dan balas. ( disarikan dari M. M. AGARWAL pada buku INDIAN RAILWAY TRACK ) PROGRAM STUDI TEKNIK SIPIL

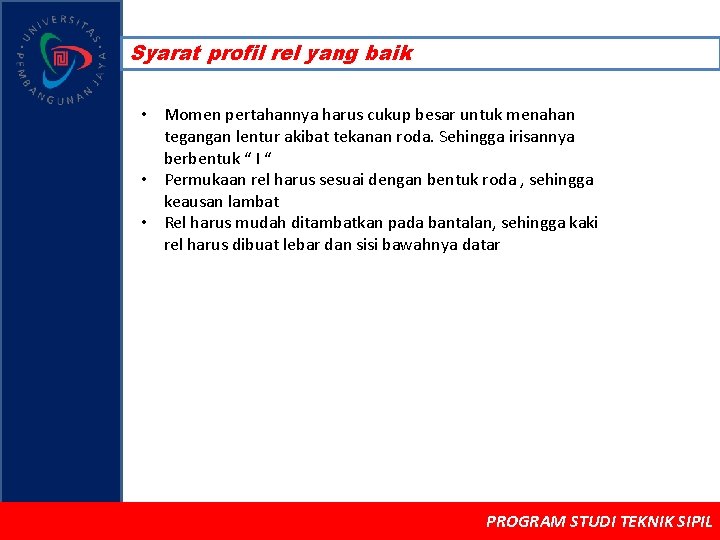

Syarat profil rel yang baik • Momen pertahannya harus cukup besar untuk menahan tegangan lentur akibat tekanan roda. Sehingga irisannya berbentuk “ I “ • Permukaan rel harus sesuai dengan bentuk roda , sehingga keausan lambat • Rel harus mudah ditambatkan pada bantalan, sehingga kaki rel harus dibuat lebar dan sisi bawahnya datar PROGRAM STUDI TEKNIK SIPIL

Bentuk rel 1. Rel berkepala dua (double head rail) 2. Rel berkepala banteng (bull headed rail) 3. Rel berkaki datar (flat footed rail) Kepala rel Badan rel kaki rel Kenapa bentuk potongan rel demikian ? ? ? PROGRAM STUDI TEKNIK SIPIL

Konstruksi Jalan rel Konstruksi jalan rel dibagi atas bangunan atas dan bangunan bawah BANGUNAN ATAS • Rel (termasuk sambungan) • Bantalan • Alat penambat dan pengikat • Balas • Konstruksi perlintasan dan wesel BANGUNAN BAWAH • Sub balas • Tubuh baan (badan jalan) • Drainase • Konstruksi pelindung lereng • Pangkalan jembatan dan pilar • patok-patok batas dan tanda PROGRAM STUDI TEKNIK SIPIL

BANGUNAN ATAS wesel perlintasan PROGRAM STUDI TEKNIK SIPIL

BANGUNAN BAWAH Pangkalan jembatan dan pilar jembatan Konstruksi pelindung lereng drainase PROGRAM STUDI TEKNIK SIPIL

Penampang Jalan rel PROGRAM STUDI TEKNIK SIPIL

Kedudukan roda pada rel Apabila jarak antara tepi dalam flens dibuat sama dengan lebar sepur, maka flens akan menggesek tepi kepala rel. Untuk menghindari terjadi gesekan maka jarak antara tepi dalam kedua flens dibuat lebih kecil daripada lebar sepurnya. Kenapa kepala rel harus dibuat miring? Bagaimana dalam kondisi miring ? PROGRAM STUDI TEKNIK SIPIL

Tipe Rel di Indonesia Type of Rail used in Indonesian Railway : a. R. 25 b. R. 33 c. NP. 34 d. P. 38 Apa definisi angka tersebut ? ? ? e. R. 41/42 f. R. 50 g. R. 54. PROGRAM STUDI TEKNIK SIPIL

Penampang dimensi rel Karakteristik Rel Karakteristik Tipe Rel Notasi / Satuan R 42 R 50 R 54 R 60 Tinggi Rel H (mm) 138, 0 153, 0 159, 0 172, 0 Lebar kaki B (mm) 110, 0 127, 0 140, 0 150, 0 Lebar kepala C (mm) 68, 50 65, 00 70, 00 74, 30 Tebal badan D (mm) 13, 50 15, 00 16, 50 Tinggi kepala E (mm) 40, 50 49, 00 49, 40 51, 00 Tinggi kaki F (mm) 23, 50 30, 00 30, 20 31, 50 Jarak tepi bawah kaki rel ke grs horisontal dari pusat kelengkungan badan rel G (mm) 72, 00 76, 00 74, 97 80, 95 Jari-jari kelengkungan badan rel R (mm) 320, 0 508, 0 120, 0 Luas penampang A (cm²) 54, 26 64, 20 69, 34 76, 86 Berat rel W (kg/m) 42, 59 50, 40 54, 43 60, 34 Momen inersia terhadap sumbu X cm 4 1. 369 1. 960 2. 346 3. 055 Jarak tepi bawah kaki rel ke garis netral Yb ( mm) 68, 50 71, 60 76, 20 80, 95 PROGRAM STUDI TEKNIK SIPIL

UKURAN DARI TIPE- TIPE REL 53 58 68 R. 25 R. 33 R. 41 110 10 11 134 90 138 105 13. 5 110 68. 5 63. 8 70 R. 42 R. 50 R. 54 138 13. 5 110 153 15 127 159 16 140 PROGRAM STUDI TEKNIK SIPIL

Bahan dan kekuatan rel REL HARUS TAHAN AUS DAN TIDAK MUDAH RETAK BAHAN UTAMA REL ADALAH UNSUR Fe, dan juga mengandung Mn dan C Chemical composition : a. C : 0, 6 – 0, 8 % b. Si : 0, 15 – 0, 35 % c. Mn : 0, 90 – 1, 10 % d. P : ≤ 0, 035 % e. S : ≤ 0, 025 % Standard hardness for rail 270 BHN, for HHR (Head Hardened Rail) reaches 350 Brinnel Hardnes Number (BHN) Kekuatan rel diukur dengan kuat tarik , minimum 90 kg/mm 2 dengan perpanjangan minimum 10 % PROGRAM STUDI TEKNIK SIPIL

Bahan dan kekuatan rel Terdapat tiga macam rel tahan aus (wear resistance – WR) menurut UIC, yaitu WR – A, WR-B dan WR-C Bagaimana persyaratan kekuatan jalan rel Indonesia di bandingkan standar luar negeri ? PROGRAM STUDI TEKNIK SIPIL

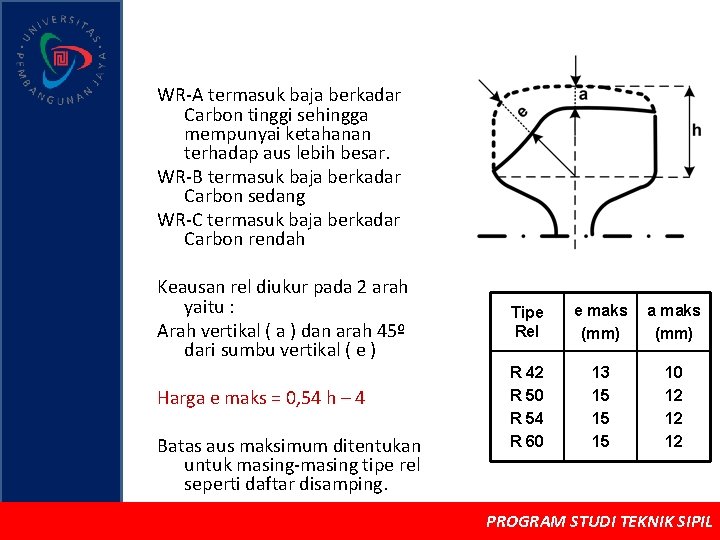

WR-A termasuk baja berkadar Carbon tinggi sehingga mempunyai ketahanan terhadap aus lebih besar. WR-B termasuk baja berkadar Carbon sedang WR-C termasuk baja berkadar Carbon rendah Keausan rel diukur pada 2 arah yaitu : Arah vertikal ( a ) dan arah 45º dari sumbu vertikal ( e ) Harga e maks = 0, 54 h – 4 Batas aus maksimum ditentukan untuk masing-masing tipe rel seperti daftar disamping. Tipe Rel e maks (mm) a maks (mm) R 42 R 50 R 54 R 60 13 15 15 15 10 12 12 12 PROGRAM STUDI TEKNIK SIPIL

Jenis rel menurut panjangnya Rel standar • Awalnya di Indonesia memiliki panjang rel standar 17 m, naumun PT. KAI sekarang menggunakan panjang rel 25 m. • Kenapa ? Rel pendek • Dibuat dari beberapa rel standar yang disambung dengan las di balai yasa, melalui sistem flash welding atau welded rail. Panjang maksimum rel pendek 100 m • Menurut anda berapa batasan panjang rel yang disambung? Rel panjang • Dibuat dari beberapa rel pendek yang disambung dengan las di lapangan (continuous welded rail) PROGRAM STUDI TEKNIK SIPIL

Penentuan panjang minimu rel panjang ialah berdasarkan pada pemuaian rel, gaya normal pada rel dan gaya lawan bantalan , yaitu : Bagaimana keuntungan menggunakan rel panjang ? PROGRAM STUDI TEKNIK SIPIL

BEBAN YANG BEKERJA PADA REL • gaya mendatar yang bekerja memanjang rel • Gaya mendatar siku terhadap sumbu sepur • Gaya vertikal Jelaskan sumber –sumber gaya tersebut ? PROGRAM STUDI TEKNIK SIPIL

PRINSIP PEMBEBANAN PADA JALAN REL Prinsipnya, jalan rel KA harus dapat mentransfer tekanan yang diterimanya dengan baik yang berupa beban berat (axle load) dari rangkaian KA melintas. Dalam arti, jalan rel KA harus tetap kokoh ketika dilewati rangkaian KA, sehingga rangkaian KA dapat melintas dengan cepat, aman, dan nyaman. Roda-roda KA yang melintas akan memberikan tekanan berupa beban berat (axle load) ke permukaan trek rel. Oleh batang rel (rails) tekanan tersebut diteruskan ke bantalan (sleepers) yang ada dibawahnya. Lalu, dari bantalan akan diteruskan ke lapisan ballast dan sub-ballast di sekitarnya. Oleh lapisan ballast, tekanan dari bantalan ini akan disebar ke seluruh permukaan tanah disekitarnya, untuk mencegah amblesnya trek rel. PROGRAM STUDI TEKNIK SIPIL

STANDAR JALAN REL DI INDONESIA Untuk keperluan perencanaan dan perancangan struktur bagian atas, digunakan standar sebagai berikut PROGRAM STUDI TEKNIK SIPIL

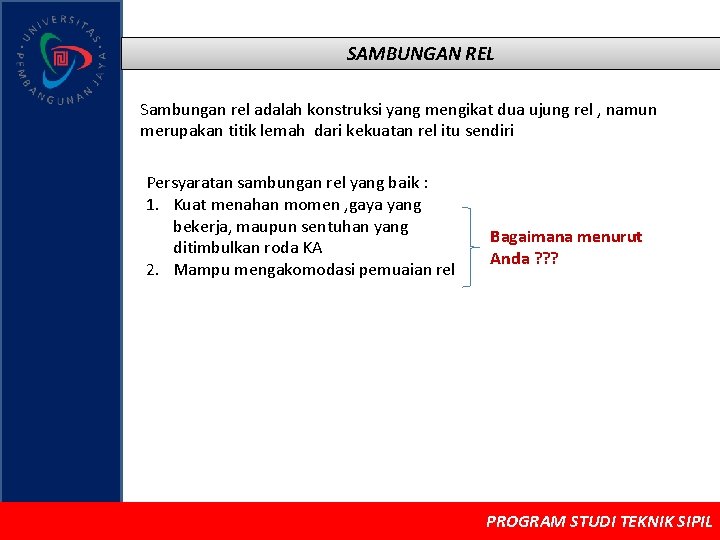

SAMBUNGAN REL Sambungan rel adalah konstruksi yang mengikat dua ujung rel , namun merupakan titik lemah dari kekuatan rel itu sendiri Persyaratan sambungan rel yang baik : 1. Kuat menahan momen , gaya yang bekerja, maupun sentuhan yang ditimbulkan roda KA 2. Mampu mengakomodasi pemuaian rel Bagaimana menurut Anda ? ? ? PROGRAM STUDI TEKNIK SIPIL

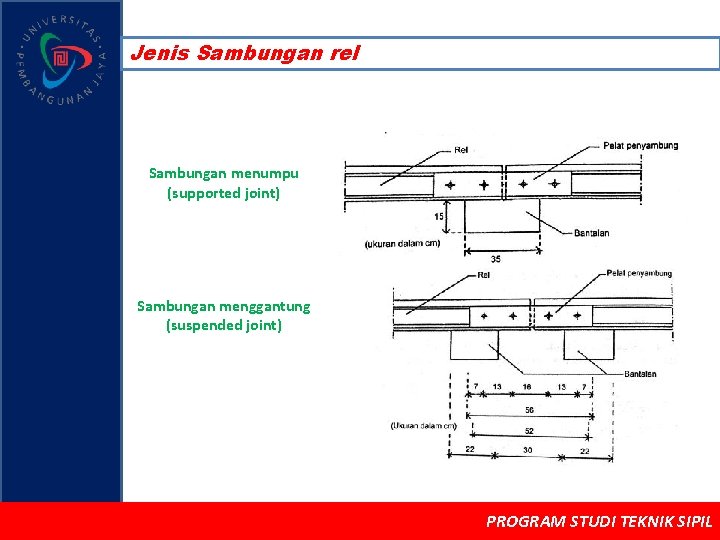

Jenis Sambungan rel Sambungan menumpu (supported joint) Sambungan menggantung (suspended joint) PROGRAM STUDI TEKNIK SIPIL

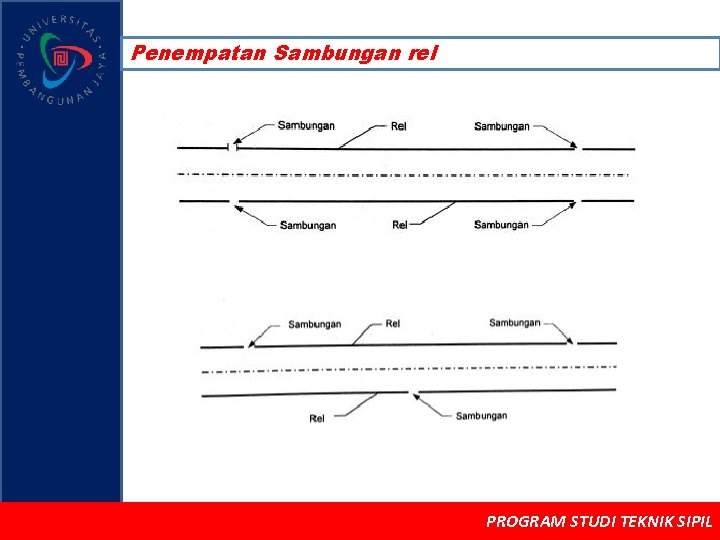

Penempatan Sambungan rel PROGRAM STUDI TEKNIK SIPIL

PROGRAM STUDI TEKNIK SIPIL

PENGELOMPOKAN JALAN REL Pengelompokkan jalan rel dilakukan sesuai dengan kebutuhan dan sudut pandangnya antara lain : 1. Menurut lebar sepur 2. Menurut kecepatan maksimum yang diijinkan 3. Menurut kelandaian 4. Menurut jumlah jalur 5. Menurut kelas jalan (PT. KAI) Coba anda jelaskan pengelompokan tersebut ! PROGRAM STUDI TEKNIK SIPIL

MAN ON THE TRACK PROGRAM STUDI TEKNIK SIPIL
