REKAYASA FONDASI 1 PERTEMUAN VI DRAINASE PADA DPT Oleh : Arwan Apriyono PROGRAM STUDI

REKAYASA FONDASI 1 PERTEMUAN VI DRAINASE PADA DPT Oleh : Arwan Apriyono PROGRAM STUDI TEKNIK SIPIL JURUSAN TEKNIK FAKULTAS SAINS DAN TEKNIK UNSOED TAHUN 2009

Sec Pendahuluan

Sec Pendahuluan

Sec Pendahuluan

Sec Pendahuluan

Sec Pendahuluan

Sec Pendahuluan

Pendahuluan ARTI PENTING DRAINASE PADA DPT Sistem drainase diperlukan untuk mengendalikan kenaikan muka air

Pendahuluan ARTI PENTING DRAINASE PADA DPT Sistem drainase diperlukan untuk mengendalikan kenaikan muka air pada DPT. Air perlu dikendalikan karena : 1. Air menghasilkan tekanan hidrostatik di bawah DPT 2. Air menghasilkan tekanan lateral di samping DPT Tekanan air lateral Tekanan hidrostatik

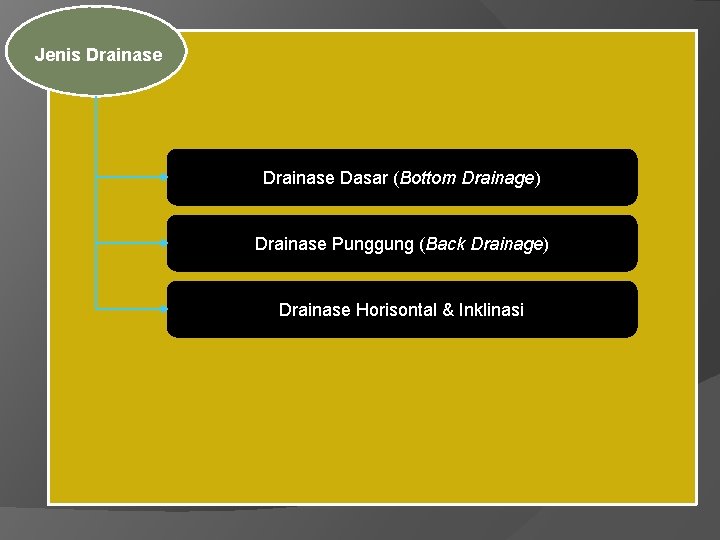

Jenis Drainase Dasar (Bottom Drainage) Drainase Punggung (Back Drainage) Drainase Horisontal & Inklinasi

Jenis Drainase Dasar (Bottom Drainage) Drainase Punggung (Back Drainage) Drainase Horisontal & Inklinasi

Bottom Drainage Tanah isian Pipa penyalur filler Ø Merupakan type drainase yang paling sederhana

Bottom Drainage Tanah isian Pipa penyalur filler Ø Merupakan type drainase yang paling sederhana Ø Bertujuan untuk mengumpulkan air yang berada di belakang dinding penahan kemudian mengalirkannya ke depan lewat saluran yang menebus dinding Ø Dianjurkan untuk tanah backfill yang memiliki permeabilitas tinggi

Back Drainage Tanah isian Pipa penyalur filler Ø Ø Sistem ini lebih baik dibanding

Back Drainage Tanah isian Pipa penyalur filler Ø Ø Sistem ini lebih baik dibanding drainase dasar, dimana pada sepanjang punggung dinding terdapat material filler Dalam sistem ini, tekanan hidrostatis dapat dihilangkan, akan tetapi apabila tanah isian berupa tanah lempung, penambahan tekanan tanah lateral tetap harus diperhitungkan.

Back Drainage

Back Drainage

Horisontal & Inklinasi Drainage Tanah isian Pipa penyalur filler Ø Tanah isian Pipa penyalur

Horisontal & Inklinasi Drainage Tanah isian Pipa penyalur filler Ø Tanah isian Pipa penyalur filler Kedua sistem drainase ini dimaksudkan untuk menghilangkan tekanan air pori. Ø Gaya aliran yang terjadi pada sistem ini berarah ke bawah menuju ke sistem drainase.

Geosyntetic Drainage

Geosyntetic Drainage

Material Fiiler Tanah yang digunakan sebagai filler dalam sistem drainase DPT harus memenuhi kriteria

Material Fiiler Tanah yang digunakan sebagai filler dalam sistem drainase DPT harus memenuhi kriteria sebagai berikut: Kriteria Filtrasi 1. Untuk tanah seragam (poor graded) Cu 4, maka Diambil filler yang memiliki syarat: D 15 (filler) 6 x D 85 (tanah) 2. Untuk tanah tidak seragam (well graded) Cu > 4, maka Diambil filler yang memiliki syarat: D 15 (filler) 40 x D 15 (tanah) Kriteria Permeabilitas D 15 (filler) > 4 x D 15 (tanah) D 15 (filler) 4 x D 85 (tanah)
