REKABENTUK SENSOR DALAM SISTEM AUTOMASI INDUCTIVE SENSORS HASIL

REKABENTUK SENSOR DALAM SISTEM AUTOMASI INDUCTIVE SENSORS

HASIL PEMBELAJARAN (LO) Di akhir pembelajaran ini, para pelajar dapat: 1. Melukis simbol inductive sensor. 2. Mengenal gambarajah binaan inductive sensor. 3. Memahami prinsip kendalian inductive sensor. 4. Mengetahui aplikasi inductive sensor dalam sistem automasi. 2

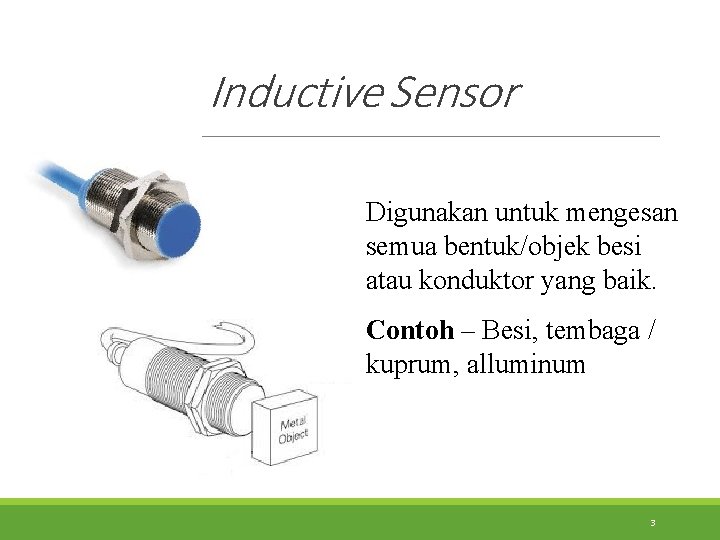

Inductive Sensor Digunakan untuk mengesan semua bentuk/objek besi atau konduktor yang baik. Contoh – Besi, tembaga / kuprum, alluminum 3

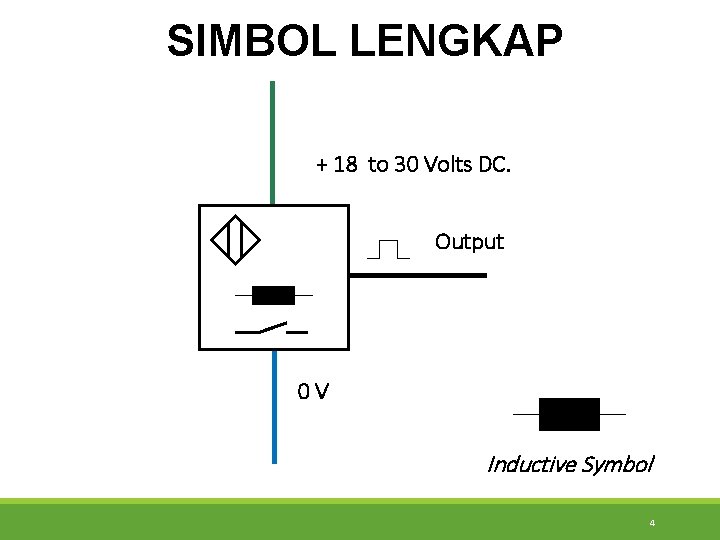

SIMBOL LENGKAP + 18 to 30 Volts DC. Output 0 V Inductive Symbol 4

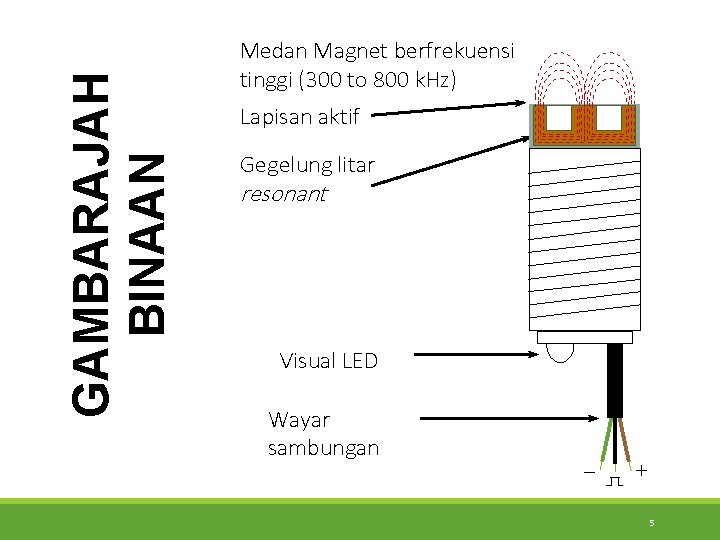

GAMBARAJAH BINAAN Medan Magnet berfrekuensi tinggi (300 to 800 k. Hz) Lapisan aktif Gegelung litar resonant Visual LED Wayar sambungan 5

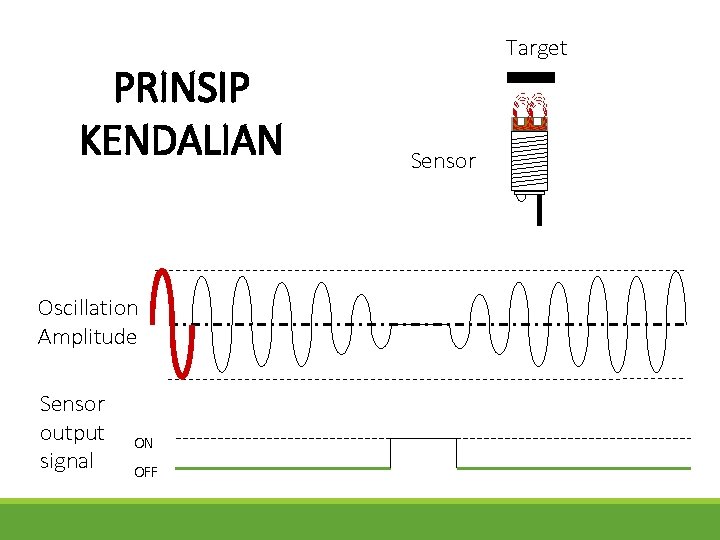

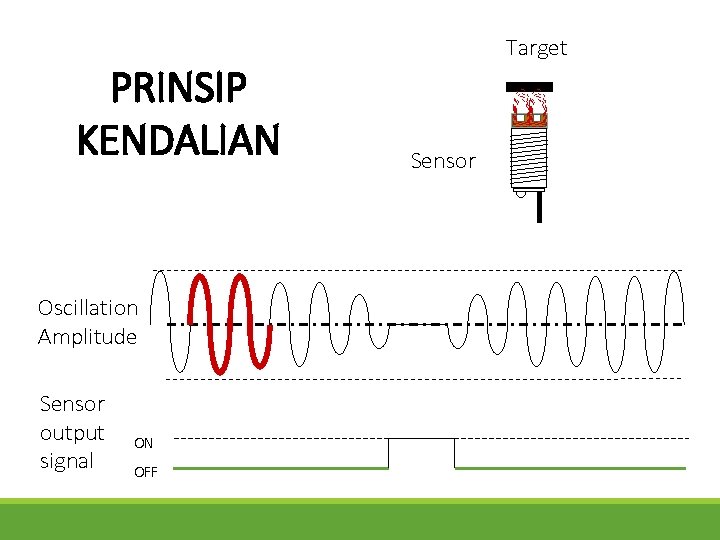

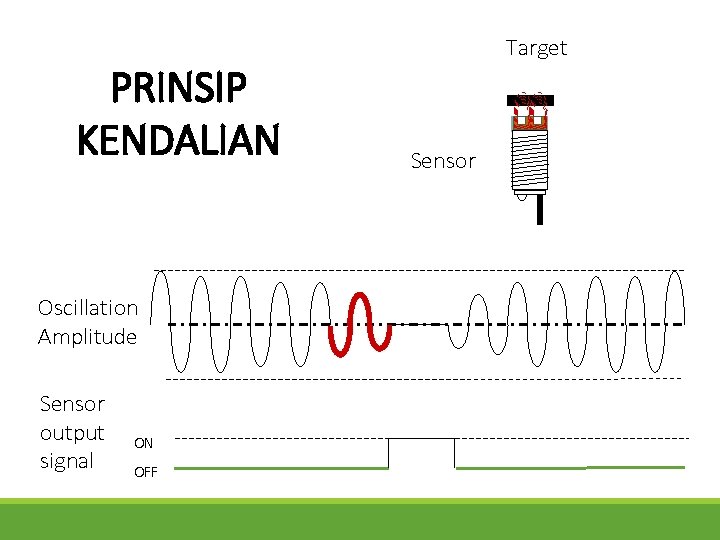

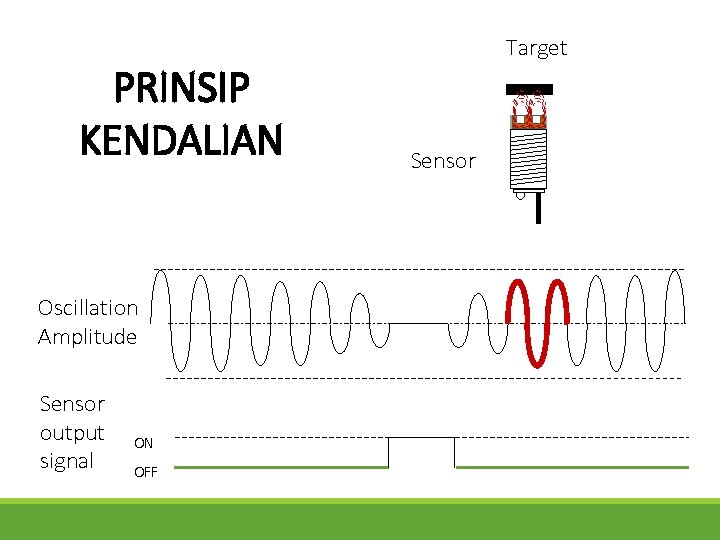

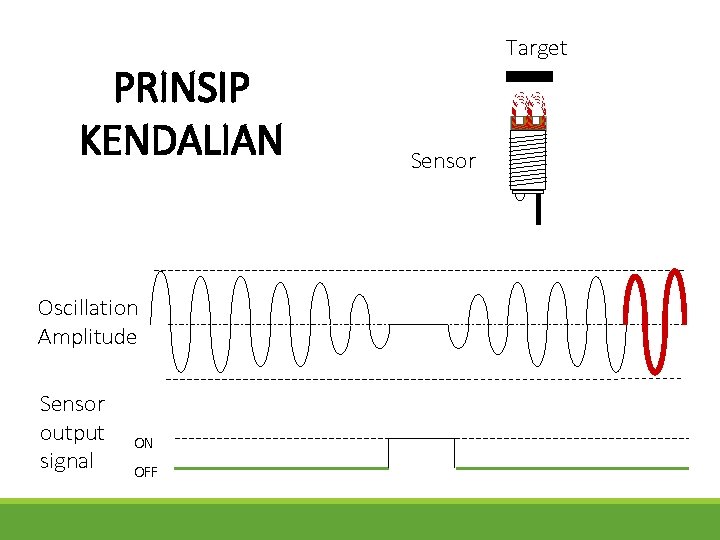

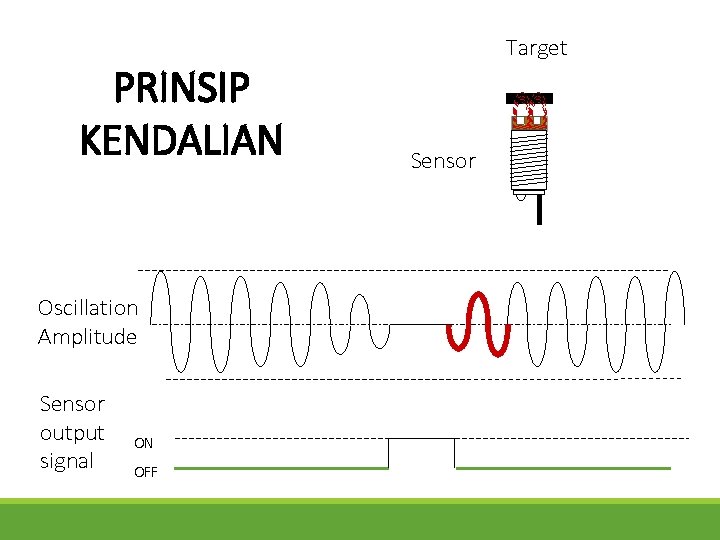

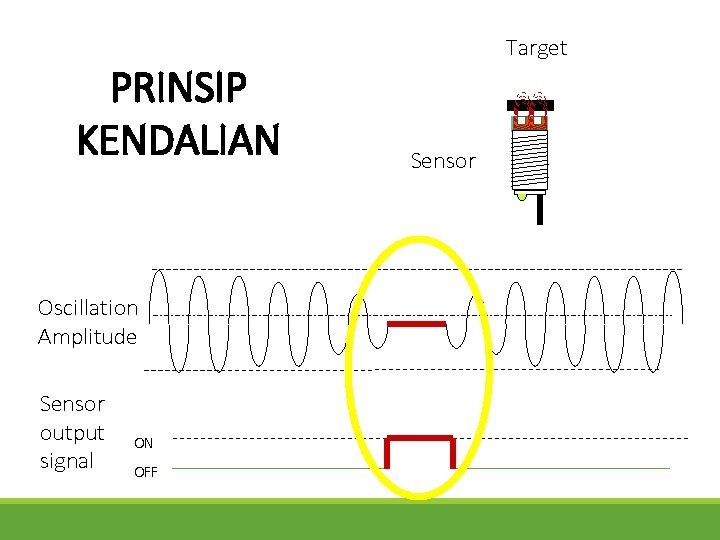

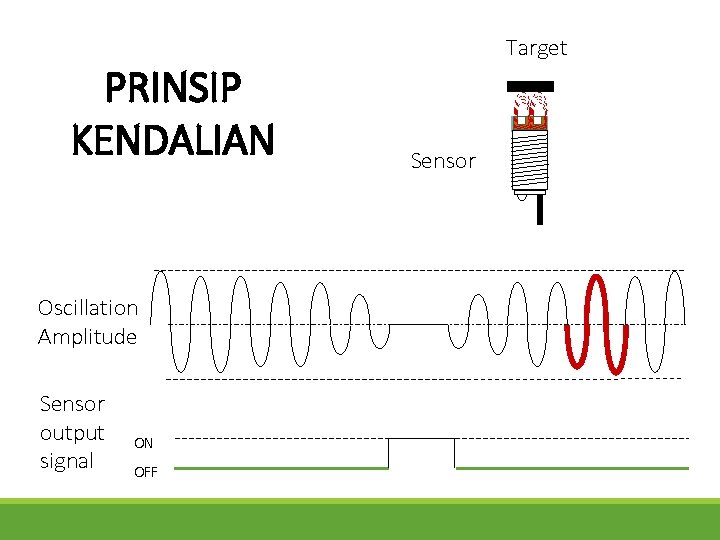

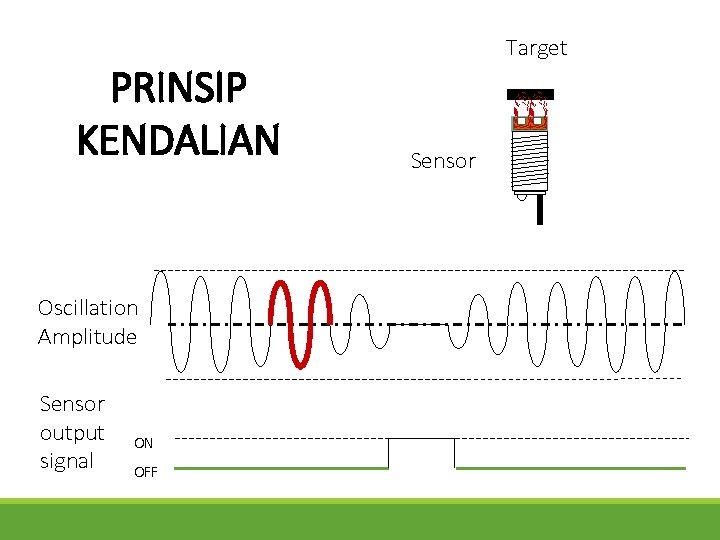

PRINSIP KENDALIAN Oscillation Amplitude Sensor output signal ON OFF Target Sensor

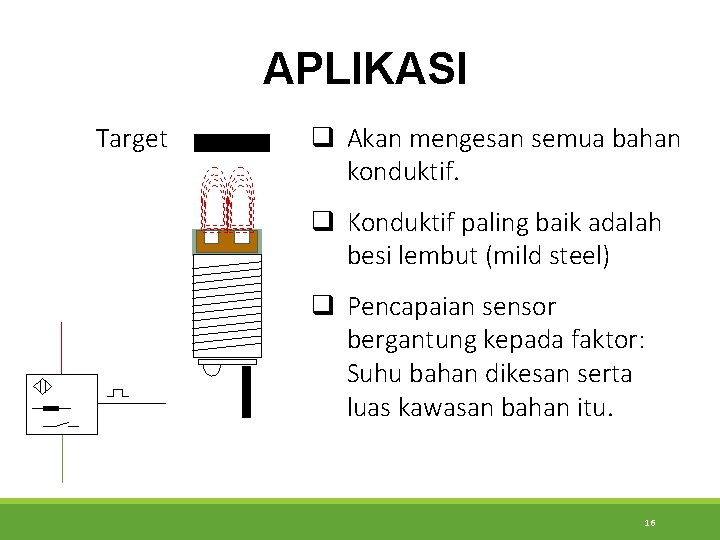

APLIKASI Target q Akan mengesan semua bahan konduktif. q Konduktif paling baik adalah besi lembut (mild steel) q Pencapaian sensor bergantung kepada faktor: Suhu bahan dikesan serta luas kawasan bahan itu. 16

Video 1 17

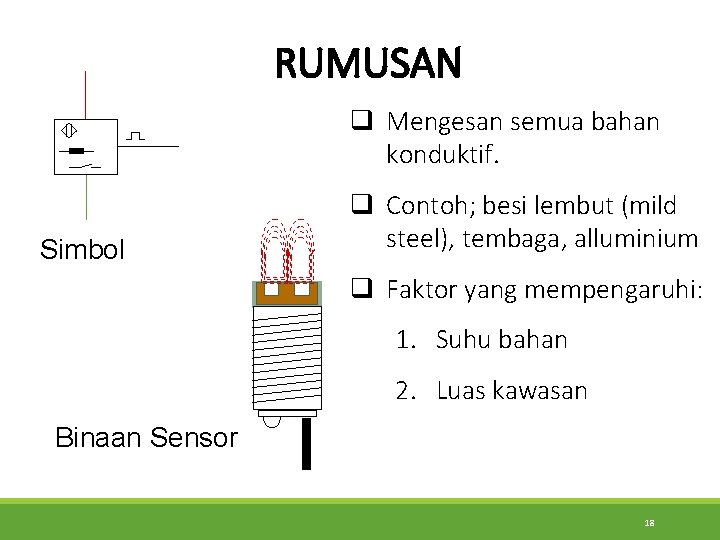

RUMUSAN q Mengesan semua bahan konduktif. Simbol q Contoh; besi lembut (mild steel), tembaga, alluminium q Faktor yang mempengaruhi: 1. Suhu bahan 2. Luas kawasan Binaan Sensor 18
