Regulácia napätia alternátora

• Spaľovací motor má premenlivú frekvenciu otáčania, čo zodpovedá prevádzkovým podmienkam CMV. • Pohon generátora je odvodený od spaľovacieho motora, a teda aj on má premenlivú frekvenciu otáčania. Kolísaním otáčok teda kolíše aj svorkové napätie alternátora Ui = B. l. v (V)

• Svorkové napätie alternátora závisí aj od zaťaženia, t. j. od počtu a veľkosti spotrebičov naň pripojených. • Preto musí mať každý alternátor samočinné zariadenie , ktoré reguluje napätie pri rôznych otáčkach a pri rôznom zaťažení generátora. Takéto zariadenie sa nazýva regulátor dobíjania - regler

Princíp regulátora • Napätie alternátora sa musí dodržiavať v stanovených hraniciach 13, 8 až 14, 2 V pre menovité napätie 12 V. • Ak napätie prekročí stanovenú hranicu, regulačné relé odpája prúd rotora alternátora.

Rozdelenie regulátorov Regulátory rozdeľujeme na: • vibračné – elektromechanické, • polovodičové.

Elektromagnetické regulátory • Základnou časťou vibračných regulátorov je elektromagnetické relé, ktoré ovláda kontakty spojené s budiacim vinutím generátora. • Zoslabovaním budiaceho prúdu generátora sa mení jeho magnetické pole a tým aj veľkosť výstupného napätia.

Regulácia napätia dynama Regulátor dynama obsahoval: • regulátor napätia • obmedzovač prúdu • spätný spínač.

Zapojenie alternátora do obvodu Regulátor alternátora obsahoval: • Regulátor napätia

Polovodičové regulátory • Sú bezkontaktové regulátory. • Využívajú výkonové tranzistory, diódy , rezistory a kondenzátory

Vlastnosti polovodičových regulátorov • Rozsah regulovaného napätia je veľmi malý, a preto je ich prevádzková hodnota napätia konštantná. • Ich výhodou sú malé rozmery, nízka cena. • Sú neopraviteľné. • K alternátoru s určitým zapojením sa pripojiť len regulátor určený výrobcom.

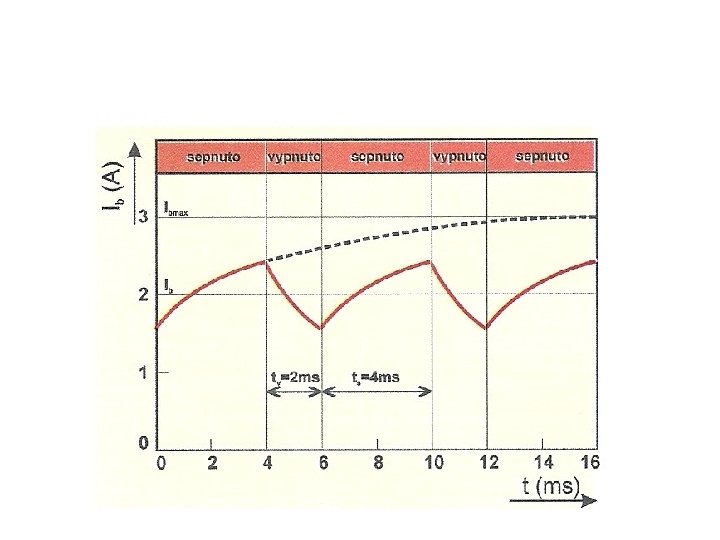

Princíp polovodičového regulátora • Spočíva v tom, že do budiaceho vinutia sa privádzajú impulzy rozdielnej dĺžky a tým sa mení veľkosť budiaceho prúdu
