REGISTRO DE POZOS REGISTROS DE BUZAMIENTO DOCENTE Ing

REGISTRO DE POZOS REGISTROS DE BUZAMIENTO DOCENTE: Ing. GRISEL JIMENEZ SOTO Integrantes Arce Villarroel Igor Ariel Condori Apaza Rubén Cruz Limachi Oliver Adalid Lima Torrez Angelo Alexander Rueda Silva Javier Fernando Vásquez Valencia Alan Ramiro La Paz - Bolivia

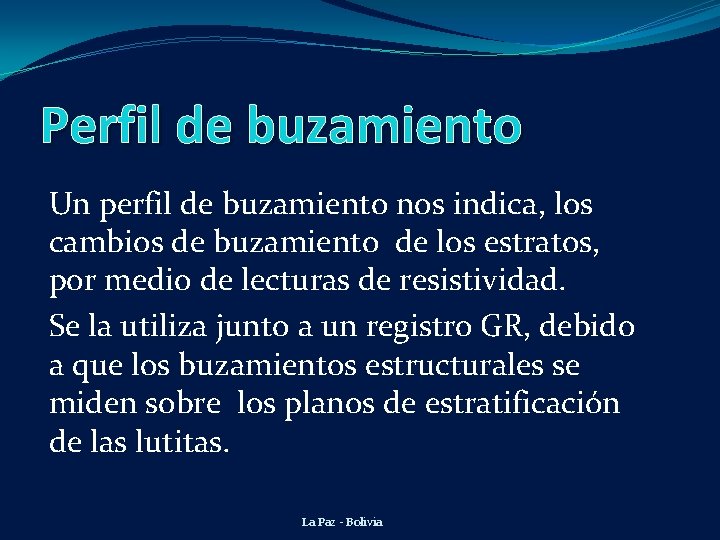

Perfil de buzamiento Un perfil de buzamiento nos indica, los cambios de buzamiento de los estratos, por medio de lecturas de resistividad. Se la utiliza junto a un registro GR, debido a que los buzamientos estructurales se miden sobre los planos de estratificación de las lutitas. La Paz - Bolivia

Aparatos de registro del perfil de buzamientos HDT: Usa 4 porta electrodos, colocados cada 90º uno del otro. Se registra el perfil en película óptica y en cinta magnetica. Mediante las cintas magnéticas y un computador, podemos determinar el buzamiento estructural y estructuras sedimentarias. La Paz - Bolivia

PDT: Este aparato utiliza 3 porta electrodos colocados a 120º uno del otro. El proceso de registro es por análisis de perfil óptico. La configuración no permite un buen contacto con las paredes, por lo tanto la capacidad de su registro es inferior al anterior, ya mencionado. La Paz - Bolivia

Condiciones del pozo Tamaño del pozo: La sonda HDT puede ser utilizada, se puede utilizar en pozos de diámetro 5 y 18 pulgadas. La sonda PDT se la utiliza en pozos de diámetro 4 ¾ y 16 pulgadas. La Paz - Bolivia

Pozos desviados: Los aparatos HDT y PDT pueden bajarse en pozos con desviación de 36º, en caso de desviación mayor se utiliza inclinómetros especiales. Tipos de lodo: Los mejores perfiles se obtiene cuando el lodo tiene poca salinidad. Cuando se toma un registro de buzamiento en presencia de lodo en base aceite, el resultado es erróneo, entonces se debe colocar lodo base agua frente a zona de perfilaje. La Paz - Bolivia

Control de calidad de los perfiles La figura representa un perfil de buzamiento que se utiliza para correlaciones ópticas, para medir curvas de resistividad y métodos para leer parámetros de orientación, norte magnético y rumbo relativo La Paz - Bolivia

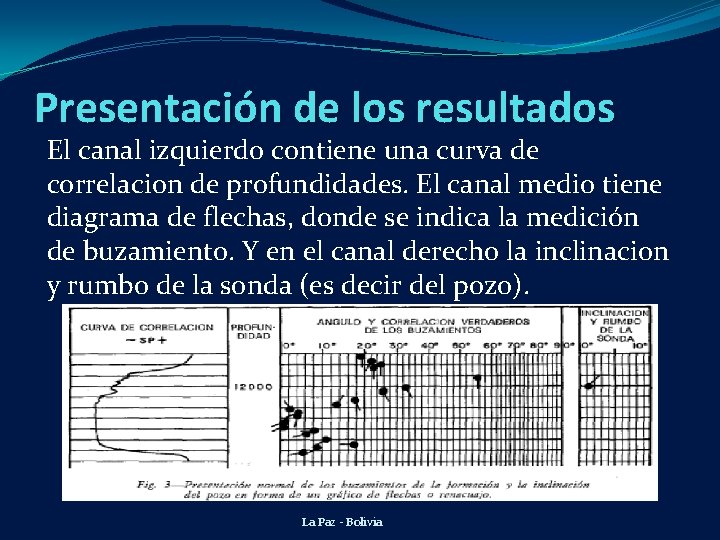

Presentación de los resultados El canal izquierdo contiene una curva de correlacion de profundidades. El canal medio tiene diagrama de flechas, donde se indica la medición de buzamiento. Y en el canal derecho la inclinacion y rumbo de la sonda (es decir del pozo). La Paz - Bolivia

Analisis del perfil de busamiento El perfil de buzamiento mide propiedades de las formaciones, el cual es reflejo de cuatro clases de fenómenos geológicos que son: q El buzamiento estructural. q Deformaciones estructurales, tales como plegamientos y fallas. q Buzamientos sedimentarios, que refleja el modo de deposición. q Fracturas, efectos diagenéticos y otras características sedimentarias. La Paz - Bolivia

Analisis del buzamiento estructural La Paz - Bolivia

Determinación del buzamiento estructural La Paz - Bolivia

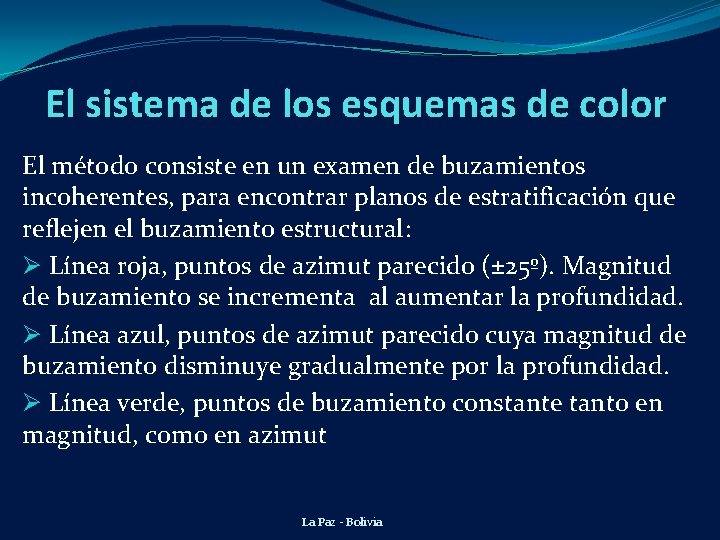

El sistema de los esquemas de color El método consiste en un examen de buzamientos incoherentes, para encontrar planos de estratificación que reflejen el buzamiento estructural: Ø Línea roja, puntos de azimut parecido (± 25º). Magnitud de buzamiento se incrementa al aumentar la profundidad. Ø Línea azul, puntos de azimut parecido cuya magnitud de buzamiento disminuye gradualmente por la profundidad. Ø Línea verde, puntos de buzamiento constante tanto en magnitud, como en azimut La Paz - Bolivia

Este método debe utilizarse para trabajo relacionado con la estratigrafía La Paz - Bolivia

Relaciones entre esquemas de color y perfiles de resistividades La parte importante de la relación entre correlación de perfil de buzamiento y perfil de resistividad es encontrar un buzamiento estructural. Al correlacionar un perfil de Buzamiento con uno de resistividad se determino que los intervalos de lutita o arcilla tienen buzamiento uniforme, mientras que en las de arenas los buzamientos y azimut son dispersos. En consecuencia para encontrar un buzamiento estructural se recomienda usar secciones de arcilla o lutita. La Paz - Bolivia

Características de Buzamiento estructural Paralelismo: El buzamiento estructural se caracteriza por el paralelismo en los planos de estratificación. Buzamientos de poca magnitud: En areas de buzamientos bajos, los de menor magnitud son constantes y representan el buzamiento estructural. Promediación: La magnitud de los buzamientos oscila alrededor de un valor promedio mientras que el azimut permanece constante, estos valores forman el buzamiento estructural. La Paz - Bolivia

Gráficos polares para la determinación de buzamiento estructural Estereograma: El método es básicamente un proceso de promediación que permite una gran selectividad, el método es preciso y valido para determinar buzamientos estructurales con magnitudes desde 0º a 40º o mas La Paz - Bolivia

Gráficos polares para la determinación de buzamiento estructural La Paz - Bolivia

Grafico modificado de Schmidt: El centro del estereograma representa 90º mientras que los 0º corresponden a la circunferencia, utilizado en buzamientos estructurales de poca magnitud. Grafico de Frecuencia de Azimut: No toma en cuenta la magnitud del buzamiento y presenta tan solo el numero de veces que algún azimut cae en uno de los sectores de 10º, se sugiere no utilizar para encontrar buzamiento estructural. La Paz - Bolivia

La Paz - Bolivia

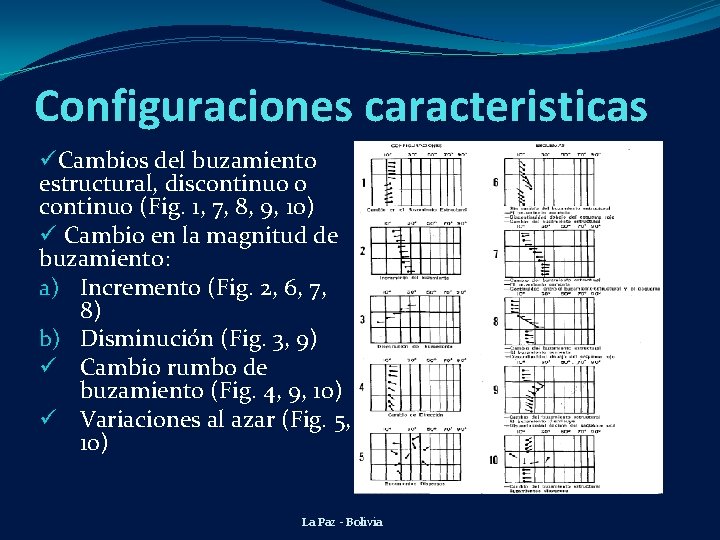

Configuraciones caracteristicas üCambios del buzamiento estructural, discontinuo o continuo (Fig. 1, 7, 8, 9, 10) ü Cambio en la magnitud de buzamiento: a) Incremento (Fig. 2, 6, 7, 8) b) Disminución (Fig. 3, 9) ü Cambio rumbo de buzamiento (Fig. 4, 9, 10) ü Variaciones al azar (Fig. 5, 10) La Paz - Bolivia

Substracción de buzamientos La representación en 2 D de capas estratificadas tridimensionales causan errores porque es difícil percibir valores de azimut ya que son variables. Para obtener la resta o substracción de buzamientos debemos recurrir a la rotación de ejes. La Paz - Bolivia

Coloración Gruesa y fina La coloración fina o micro-coloración se la realiza para indicar esquemas cerca de la profundidad, evitando incluir azimut. La coloración gruesa o macro-coloración pone énfasis en aumentos o disminuciones de magnitudes de buzamientos. La Paz - Bolivia

Comparaciones con perfiles de resistividades El significado del perfil de buzamiento varia según la ubicación del perfil, cuando esta frente a un cuerpo litológico o enzima de este; o cuando cubre parte o todo el cuerpo. Como en el ejemplo cubre varios cuerpos litológicos , se debe a presencia de deformaciones tectónicas, muchas veces nos pueden dar una interpretación correcta del esquema. La Paz - Bolivia

La estrella sedimentaria Cuando los buzamientos de un intervalo en tramos cortos de correlación y graficando en un estereograma se denota que se va formando una estrella. Cuando la sedimentación tiene lugar aguas profundas, la esterificación es prácticamente horizontal y el buzamiento caerá en el centro de la estrella. Un aumento de energía en el ambiente deposicional causa una sedimentación respecto a la horizontal, de esta forma cambia la dirección de buzamiento La Paz - Bolivia

La estrella sedimentaria La Paz - Bolivia

Relación entre perfiles de buzamiento y curvas de nivel El perfil de buzamiento, proporciona cantidad de información en unión con niveles estructurales. Como los siguientes casos: Magnitud y azimut del buzamiento estructural constante: No revela cambios estructurales, el pozo puede estar atravesando un monoclinal. Magnitud del buzamiento estructural varia pero azimut constante: La generatriz de la estructura es horizontal y esta queda definida mediante una sección perpendicular a ella. La Paz - Bolivia

Relación entre perfiles de buzamiento y curvas de nivel La magnitud y el azimut del buzamiento estructural varían: Aquí ninguna sección transversal puede definir la estructura, pero si las curvas de nivel lo pueden hacerlo. La practica nos indica presencia de plegamientos símiles, es decir que los horizontes estructurales son reproducciones isométricas uno del otro. La Paz - Bolivia

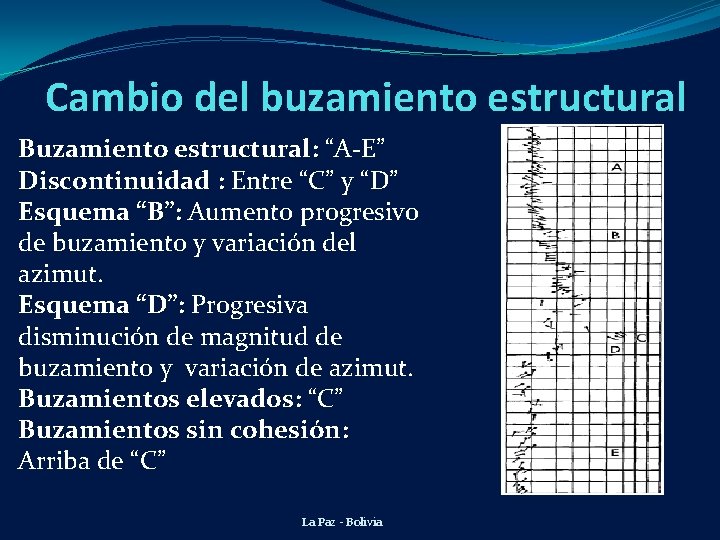

Cambio del buzamiento estructural Buzamiento estructural: “A-E” Discontinuidad : Entre “C” y “D” Esquema “B”: Aumento progresivo de buzamiento y variación del azimut. Esquema “D”: Progresiva disminución de magnitud de buzamiento y variación de azimut. Buzamientos elevados: “C” Buzamientos sin cohesión: Arriba de “C” La Paz - Bolivia
