Registri Privremeni spremnici podataka etverobitni registar s paralelnim

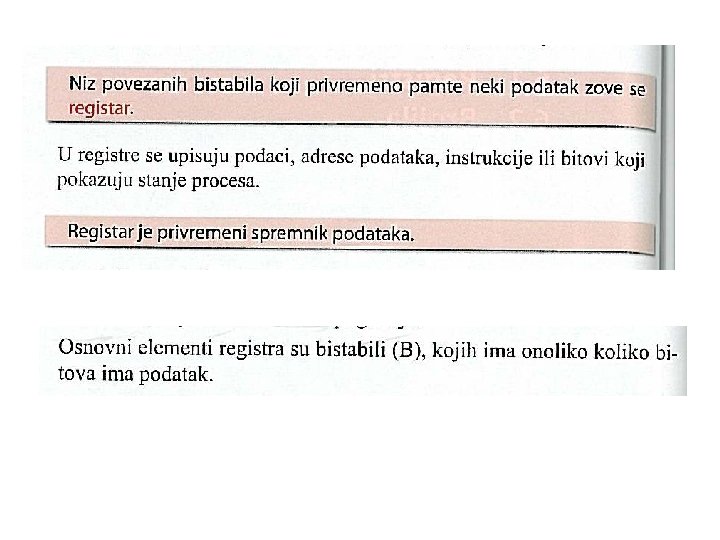

Registri Privremeni spremnici podataka

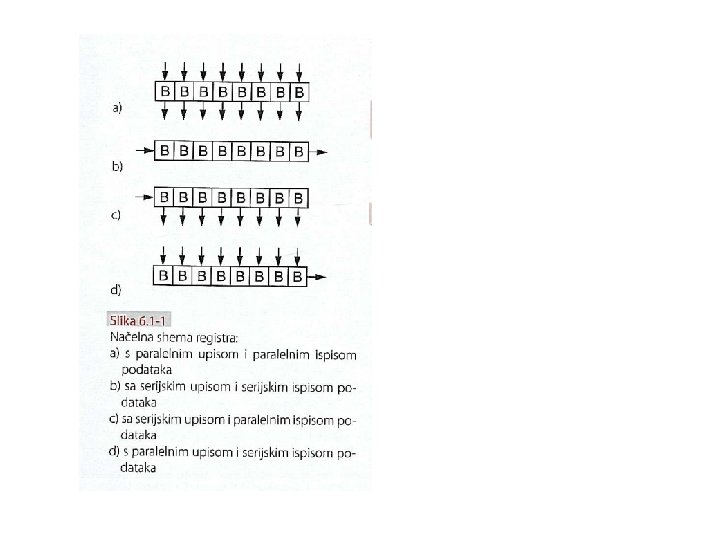

Četverobitni registar s paralelnim upisom i paralelnim ispisom podataka: Podatak se dovodi istovremeno na sva četiri D ulaza. Nakon toga daje se impuls na CP. Nakon CP impulsa podatak se nađe u registru te se kasnije može očitavati paralelno na izlazima Q. B-risanje podatka ili CLEAR data

Često integrirani sklopovi imaju ulaze za dopuštenje rada: ENABLE, ovdje imamo dva takva ulaza: U i I U- dopusti upis (enable write) I –dopusti čitanje (enable read) (ovdje se AND sklop javlja kao element za zabranu i li za propuštanje signala)

Grafički prikaz upisivanja u registar i čitanja iz registra

Posmačni registar:

Načelo upisa podataka u posmačni registar: Ispis podataka (čitanje)

Četvrto bitni posmačni registar dobiven upravljanim D bistabilima:

Registar s posmakom podataka ulijevo.

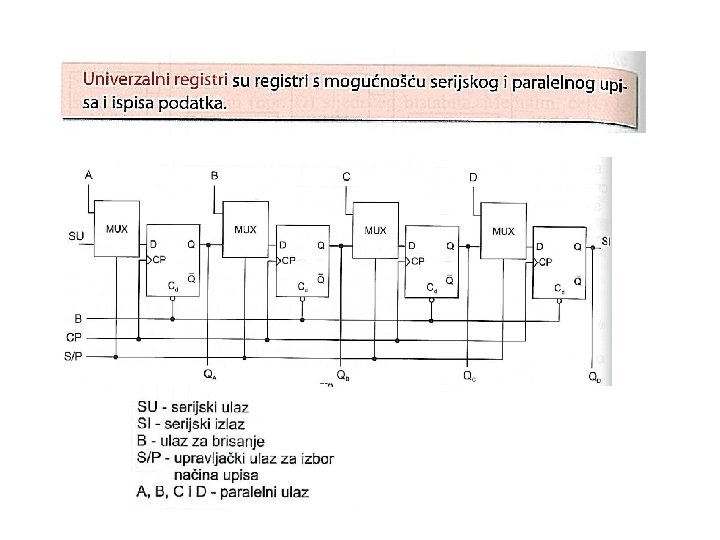

Pojedine izvedbe registara imaju mogućnost posmaka podatka u lijevo i u desno. To je omogućeno korištenjem multipleksora. LU – lijevi ulaz …. DI desni izlaz DU – desni ulaz…. . LI lijevi izlaz

Važno!

Važno! Na desnoj slici registar s tri stanja spojen je na sabirnicu. Što je tu neobično? I ulazi i izlazi registra spojeni su na istu sabirnicu. Kada je registar u stanju E (enable) onda čita podatak sa sabirnice a tada su izlazi u stanju visoke impedancije. Kad je je aktivno stanje OE (output enable) onda registar šalje podatke na sabirnicu. Tako je omogućena raznjena podataka u dva smjera po istoj sabirnici.

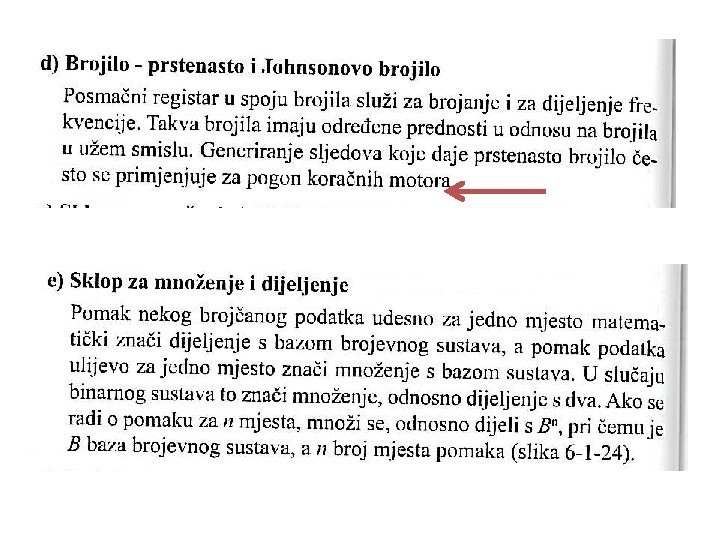

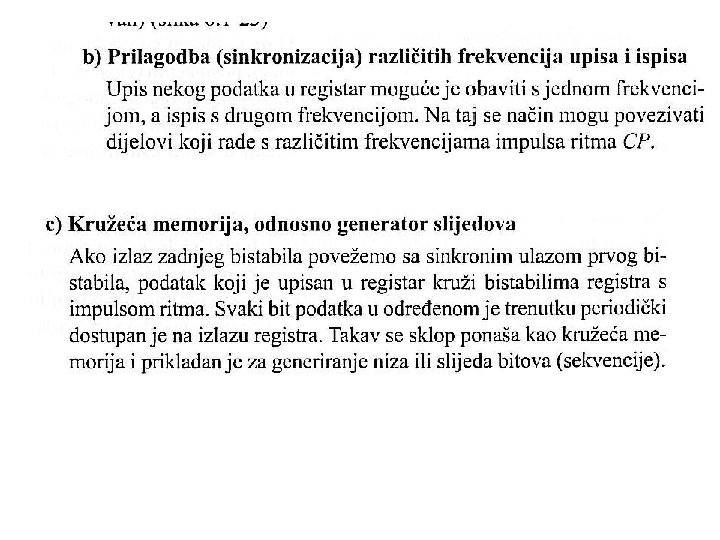

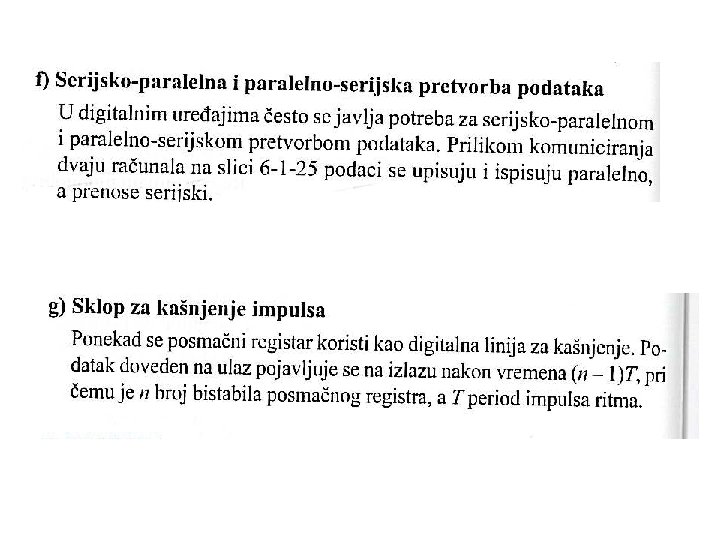

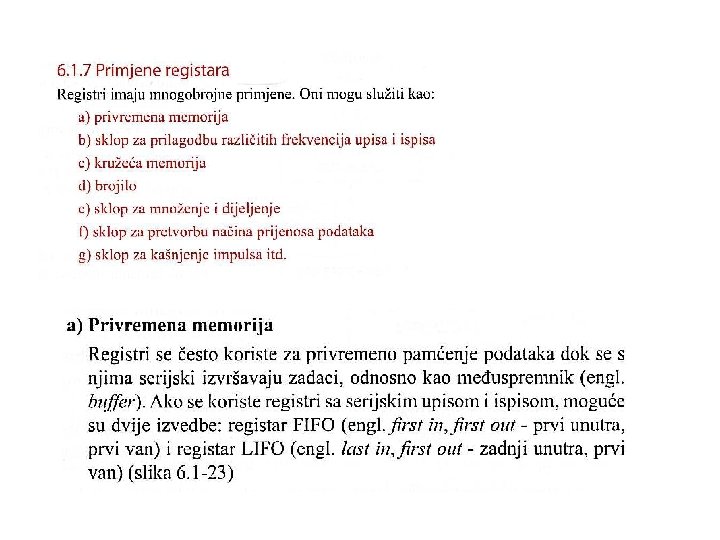

Registar kao brojilo: • Prstenasto brojilo • Johnsonovo brojilo Prstenasto brojilo omogućuje kruženje podatka (rotaciju) na način da je zadnji izlaz registar spojen na prvi ulaz. Zašto se naziva brojilo? Stanja se ponavljaju nakon odrećenog broja ciklusa. To još nije pravo binarno brojilo ali ima svoju primjenu u praksi.

Dijeli frekvenciju ulaza s N (broj bistabila)

Slično prstenastom brojilo imamo ukršteno prstenasto brojilo ili Johnsonovo brojilo.

Dijeli frekvenciju ulaza s 2 N (broj bistabila * 2)
