Resumen El registrador de datos 8310 supera las capacidades del registrador 8210 mientras mantiene

Resumen El registrador de datos 8310 supera las capacidades del registrador 8210 mientras mantiene la misma interfaz que los usuarios del modelo anterior reconocerán de inmediato. Con embalaje resistente a la intemperie (Recinto NEMA) y un sistema de regulación de paneles solares, el 8310 es ideal para las aplicaciones exigentes de campo. Además, el 8310 puede soportar dos tipos de comunicaciones simultáneas. 8310, Basico 8310 -O Sutron Corporation 8310 con Recinto NEMA 8310 -N 8310 Datalogger & Controller sutron. com 2

Aplicaciones de 8310 Meteorología y Climatología Agrometeorología Oceanografía Aviación (AWOS) Advertencia de Inundaciones Nivel

Aplicaciones de 8310 Meteorología y Climatología Agrometeorología Oceanografía Aviación (AWOS) Advertencia de Inundaciones Nivel de Agua y Monitoreo de Flujo Calidad del Agua Hidrología Calidad del Aire Visibilidad Geotécnica - Seguridad de Presas - Estabilidad estructural • Energía - Granja Solar - Granja de Viento • • • Sutron Corporation 8310 Datalogger & Controller sutron. com 3

8310 Características El diseño general del 8310 utiliza circuitos de baja potencia para lograr

8310 Características El diseño general del 8310 utiliza circuitos de baja potencia para lograr el funcionamiento de la batería de larga duración y proporcionar un sistema robusto para aplicaciones de campo desatendido en ambientes extremos. EMI completo y protección transitoria se construyen en cada entrada. • • • • Sutron Corporation Configuración sencilla del panel frontal sin PC y otros dispositivos. El trazado de circuito de medición para manejar los sensores de uso común. Horarios flexibles de medición y los planes de explotación forestal. Construido en BASIC para apoyar medidas , procesamiento y comunicaciones. Soporte incorporado para: GOES, Iridium, GPRS, y módems telefónicos, incluida el habla. Comunicaciones duales soportan permitiendo combinaciones de dispositivos de comunicación compatibles. La operación remota sin necesidad de utilizar programas personalizados de PC. Operación de temperaturas ancha de fiabilidad en condiciones extremas. Funcionamiento de la batería con bajo consumo de energía. SDI-12 apoyo funciones Vistas de datos en tiempo real. Métodos de calibración de uno y dos puntos Registros de diagnóstico útiles. 32 MB RAM de memoria de registro. 8310 Datalogger & Controller sutron. com 4

8310 -O Dimensions Sutron Corporation 8310 Datalogger & Controller sutron. com 5

8310 -O Dimensions Sutron Corporation 8310 Datalogger & Controller sutron. com 5

8310 -N Dimensions Sutron Corporation 8310 Datalogger & Controller sutron. com 6

8310 -N Dimensions Sutron Corporation 8310 Datalogger & Controller sutron. com 6

8310 Especificaciones • Intervalo de medición • Número de Mediciones compatibles • Canales analógicos

8310 Especificaciones • Intervalo de medición • Número de Mediciones compatibles • Canales analógicos • Voltaje de entrada 0. 1 segundos a 24 horas (Programable) • Rango Terminación única Diferencial • Precisión • Resolución • Expandible • Entradas Digitales • Funciones soportadas • Contador de impulsos Ancho de 8 KHz, pulso mínimo de 100 micro-segundos con supresión de rebotes programable • Expandible • Salidas Digitales • Tipo de Salida via I 2 C y SDI-12 • Canales de Excitación • Tipo (s) 5 Canales • Puertos de comunicación 4 RS 232 para las comunicaciones Sutron Corporation ilimitado 8 -0. 1 a 5 V con respecto a la tierra, con un extremo terminado o diferencial 0 -5 V, ± 78 m. V (con respecto a tierra) ± 2. 5 V ±, ± 78 m. V (+ entrada con respecto a - entrada) 0. 002% de 5 V typ 0. 003% de 78 m. V typ 16 bit via I 2 C y SDI-12 6 (2 Bi-direccional) Las entradas de estado, entradas de contaje, entradas de frecuencia, entrada en cuadratura 2 (Bi-Direccional) Colector abierto con 100 ohm de resistencia limitadora de corriente, 100 m. A máx, 15 V max Precisión Referencia de voltaje, la batería conmutada, Cambiada +5, Protegida + 12 V, + 5 V Protegido 8310 Datalogger & Controller sutron. com 7

8310 Especificaciones - Continuación • Telemetría Satlink 2, Sutron Datos y módem de voz,

8310 Especificaciones - Continuación • Telemetría Satlink 2, Sutron Datos y módem de voz, Radio, Conexión Directa, GPRS, iridio, MODBUS y dispositivos personalizados vía BÁSICO • Número de Comunicaciones Simultáneas • Temperatura de funcionamiento • Pantalla de temperatura de funcionamiento • Tipo de pantalla • Tipo de teclado • Memoria Incorporado Tarjeta SD / MMC 4 • Ethernet • Precisión de Reloj (a 0°C – 40°C) • Requisitos de Energía Consumo de corriente • Protocolos de Comunicación Soportados Construido en el soporte de Ethernet • Programación Configuración del menú , Ampliado complejidad a través de BASIC, capacidad personalizada a través de C ++ Sutron Corporation -40°C a +60°C LCD opera a -20 ° C LCD retroiluminada de 2 x 20 caracteres visibles con luz solar 6 botones La memoria no volátil: 65 MB (1 a 3 millón de lecturas), RAM: 32 MB Para los datos de descarga y leer las configuraciones / escritura o la memoria de registro adicional 5. 4 seg / mes 10 -16 VDC (20 VDC max) Normalmente 3 m. A en espera, 40 m. A activa SSP (Protocolo Estándar Sutron), MODBUS, YMODEM, Telnet, HTTP, FTP, DHCP, DNS, SLIP, PPP y protocolos personalizados a través de Basic mediante RS-232, TCP, y UDP 8310 Datalogger & Controller sutron. com 8

Software XTerm para la Operación Remota Programa de comunicaciones XTerm de Sutron permite cualquier

Software XTerm para la Operación Remota Programa de comunicaciones XTerm de Sutron permite cualquier PC transferir archivos de forma remota y proporcionar actualizaciones de firmware / software para el 8310. No se necesita ninguna instalación especial para el XTerm. Simplemente copia desde nuestro sitio de internet a cualquier carpeta de su computadora Sutron Corporation 8310 Datalogger & Controller sutron. com 9

Portafolio de Cliente Clave – EE. UU • • • Sutron Corporation USGS USBR

Portafolio de Cliente Clave – EE. UU • • • Sutron Corporation USGS USBR Electronic Data Solutions RUBICON Wright Pierce 8310 Datalogger & Controller sutron. com 10

Portafolio de Clientes - Internacional • SNET – El Salvador • Direc – Chile

Portafolio de Clientes - Internacional • SNET – El Salvador • Direc – Chile • MAIL – Ministry of Agriculture and Livestock, Afghanistan • Qualitas in Morocco • DINAC – Paraguay • MOWRAM- Cambodia • Ecuador – Instituto Nacional de Meteorología e Hidrología • WMO • Changjiang River Scientific Research Institute • Nuozhadu Dam – China • Hoskin Scientific – Canada • APCYTEL – Colombia Sutron Corporation 8310 Datalogger & Controller sutron. com 11

Ejemplos de instalación 8310 -O y GPRS Modem en AWS están preparando lo para

Ejemplos de instalación 8310 -O y GPRS Modem en AWS están preparando lo para el campo Sutron Corporation 8310 Datalogger & Controller sutron. com 12

Ejemplos de instalación 8310 con Sat. Link 2 -V 2 Telemetría (8310 -N-S) Sutron

Ejemplos de instalación 8310 con Sat. Link 2 -V 2 Telemetría (8310 -N-S) Sutron Corporation 8310 Datalogger & Controller sutron. com 13

Ejemplos de instalación Estación de monitoreo de nivel de agua utilizando 8310 Sutron Corporation

Ejemplos de instalación Estación de monitoreo de nivel de agua utilizando 8310 Sutron Corporation 8310 Datalogger & Controller sutron. com 14

Ejemplos de instalación Acero inoxidable Pluviómetro Tipping Bucket Estaciones de pluviométricas utilizando 8310 s.

Ejemplos de instalación Acero inoxidable Pluviómetro Tipping Bucket Estaciones de pluviométricas utilizando 8310 s. Todos las estaciones de bomberos en la ciudad de Virginia Beach están equipadas con una estación de lluvias de Sutron Corporation 8310 Datalogger & Controller sutron. com 15

8310 Modelos y opciones Modelos 8310 -O 8310 -N-S 8310 -N-G 8310 -N-I 8310

8310 Modelos y opciones Modelos 8310 -O 8310 -N-S 8310 -N-G 8310 -N-I 8310 -N-P 8310 -N-S-G 8310 -N-S-I 8310 -N-S-P 8310 -N-G-I Sutron Corporation 8310 – Versión Sin-Nema 8310 Con Recinto Nema y Satlink 8310 Con Recinto Nema y GPRS 8310 Con Recinto Nema y Iridium 8310 Con Recinto Nema y Teléfono / Módem de Voz 8310 Con Recinto Nema, Satlink y GPRS 8310 Con Recinto Nema, Satlink y Iridium 8310 Con Recinto Nema, Satlink y Teléfono / Módem de Voz 8310 Con Recinto Nema , GPRS y Iridium 8310 Datalogger & Controller sutron. com 16

8310 Modelos y Opciones Datalogger Módulos y Opciones de Comunicaciones • • Módulos de

8310 Modelos y Opciones Datalogger Módulos y Opciones de Comunicaciones • • Módulos de expansión Analógico /Digital - I 2 C Módulos de protección de sobretensiones Opciones de Comunicación Analógico SDI-12 más Sutron Corporation 8310 Datalogger & Controller sutron. com 17

Xpert / Xlite Módulos de Expansión - I 2 C Opciones 8080 -0003 -1

Xpert / Xlite Módulos de Expansión - I 2 C Opciones 8080 -0003 -1 Xpert / Módulo Xlite I/ O analógica: 6 Canales 8080 -0003 -3 Xpert / Módulo Xlite I / O analógica: 6 Canales con protección contra sobretensiones 8080 -0007 Xpert / Módulo XLite analógica I / O: 10 Canal 16 Bit. 8080 -0002 -1 Xpert / Módulo Digital XLite I / O: 8 Canales 8080 -0002 -4 Xpert / Módulo Digital Xlite I/ O con protección contra sobretensiones 8080 -0008 -1 Módulo de Clima de Fuego I / O Sutron Corporation 8310 Datalogger & Controller sutron. com 18

Xpert / Xlite Módulos de Protección de Sobretensiones Opciones 6461 -1241 Módulo SDI-12 de

Xpert / Xlite Módulos de Protección de Sobretensiones Opciones 6461 -1241 Módulo SDI-12 de Protección contra sobretensiones 6461 -1242 Módulo de Protección contra sobretensiones 6461 -1239 RS-232 Módulo de Protección contra sobretensiones 6461 -1240 Módulo de protección contra sobretensiones de Teléfono Sutron Corporation 8310 Datalogger & Controller sutron. com 19

Xpert /Xlite Opciones de Comunicaciones Opciones SL 2 Transmisor de Registro Sat. Link 2

Xpert /Xlite Opciones de Comunicaciones Opciones SL 2 Transmisor de Registro Sat. Link 2 -V 2 GPRS-I-O GSM GPRS Modem Varios planes disponibles Planes de Datos móviles ISBD-1 -O Iridium® Short Burst Data (SBD) Transceptor Varios planes disponibles Planes de Datos de Iridium 8080 -0005 -1 B Módulo de Voz Módem 8080 -0005 -2 Módem con Radio Rey Sutron Corporation 8310 Datalogger & Controller sutron. com 20

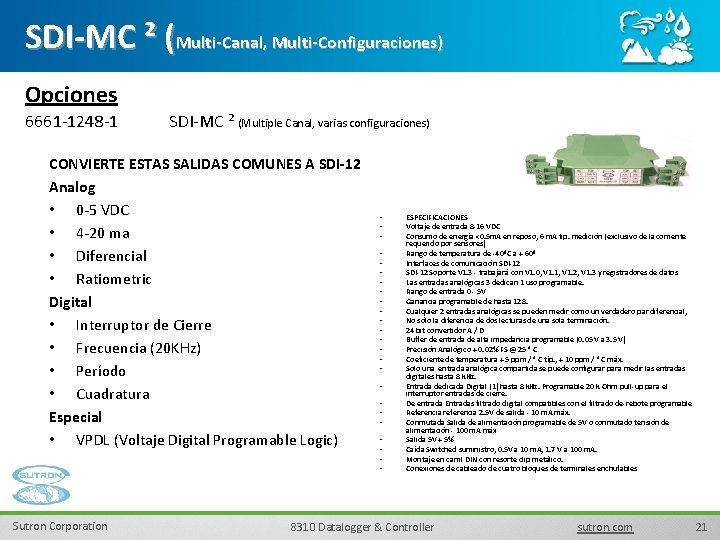

SDI-MC ² (Multi-Canal, Multi-Configuraciones) Opciones 6661 -1248 -1 SDI-MC ² (Multiple Canal, varias configuraciones)

SDI-MC ² (Multi-Canal, Multi-Configuraciones) Opciones 6661 -1248 -1 SDI-MC ² (Multiple Canal, varias configuraciones) CONVIERTE ESTAS SALIDAS COMUNES A SDI-12 Analog • 0 -5 VDC • 4 -20 ma • Diferencial • Ratiometric Digital • Interruptor de Cierre • Frecuencia (20 KHz) • Período • Cuadratura Especial • VPDL (Voltaje Digital Programable Logic) Sutron Corporation • • • • • • ESPECIFICACIONES Voltaje de entrada 8 -16 VDC Consumo de energía <0. 5 m. A en reposo, 6 m. A tip. medición (exclusivo de la corriente requerido por sensores) Rango de temperatura de -40ºC a + 60º Interfaces de comunicación SDI-12 Soporte V 1. 3 - trabajará con V 1. 0, V 1. 1, V 1. 2, V 1. 3 y registradores de datos Las entradas analógicas 3 dedican 1 uso programable. Rango de entrada 0 - 5 V Ganancia programable de hasta 128. Cualquier 2 entradas analógicas se pueden medir como un verdadero par diferencial, No sólo la diferencia de dos lecturas de una sola terminación. 24 bit convertidor A / D Buffer de entrada de alta impedancia programable (0. 05 V a 3. 5 V) Precisión Analógico + 0. 02% FS @ 25 ° C Coeficiente de temperatura + 5 ppm / ° C típ. , + 10 ppm / ° C máx. Solo una entrada analógica compartida se puede configurar para medir las entradas digitales hasta 8 k. Hz. Entrada dedicada Digital (1) hasta 8 k. Hz. Programable 20 k Ohm pull-up para el interruptor entradas de cierre. De entrada Entradas filtrado digital compatibles con el filtrado de-rebote programable Referencia referencia 2. 5 V de salida - 10 m. A máx. Conmutada Salida de alimentación programable de 5 V o conmutado tensión de alimentación - 100 m. A máx Salida 5 V + 5% Caída Switched suministro, 0. 5 V a 10 m. A, 1. 7 V a 100 m. A. Montaje en carril DIN con resorte clip metálico. Conexiones de cableado de cuatro bloques de terminales enchufables 8310 Datalogger & Controller sutron. com 21

SDI-MC² (Multi-Canal, Multi-- Configuraciones) Interfaces a Muchos de Estos Sensores • • • Temperatura

SDI-MC² (Multi-Canal, Multi-- Configuraciones) Interfaces a Muchos de Estos Sensores • • • Temperatura del aire Temperatura del agua Humedad Relativa Velocidad del Viento Dirección del Viento Humedad la tierra Los Tensiómetros Medidores de tensión Visibilidad Interruptor de Cierre Sutron Corporation • • • 8310 Datalogger & Controller Transductores de Presión Los lisímetros Sondas de la Calidad del Agua Radiómetros infrarrojos Metros Tilt Radiación Solar Bucket Pluviómetros inflexión Cuadratura codificadores Nivel ultrasónico sutron. com 22
