REFRIGERANTE DEFINICION Es la sustancia encargada de absorber

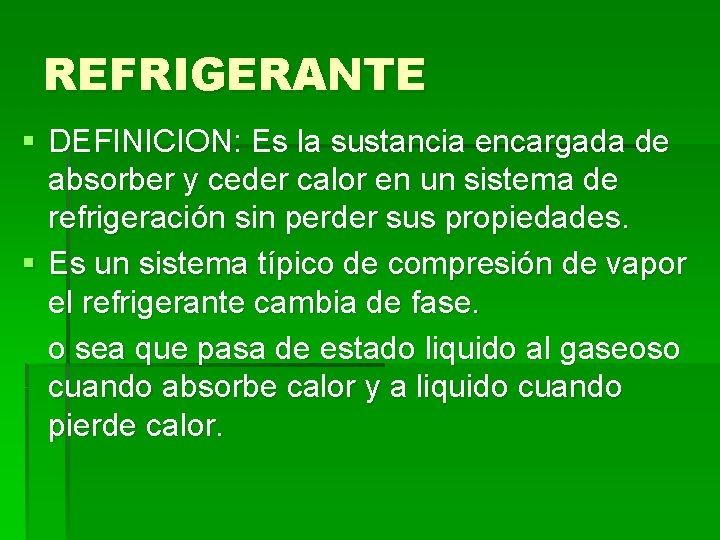

REFRIGERANTE § DEFINICION: Es la sustancia encargada de absorber y ceder calor en un sistema de refrigeración sin perder sus propiedades. § Es un sistema típico de compresión de vapor el refrigerante cambia de fase. o sea que pasa de estado liquido al gaseoso cuando absorbe calor y a liquido cuando pierde calor.

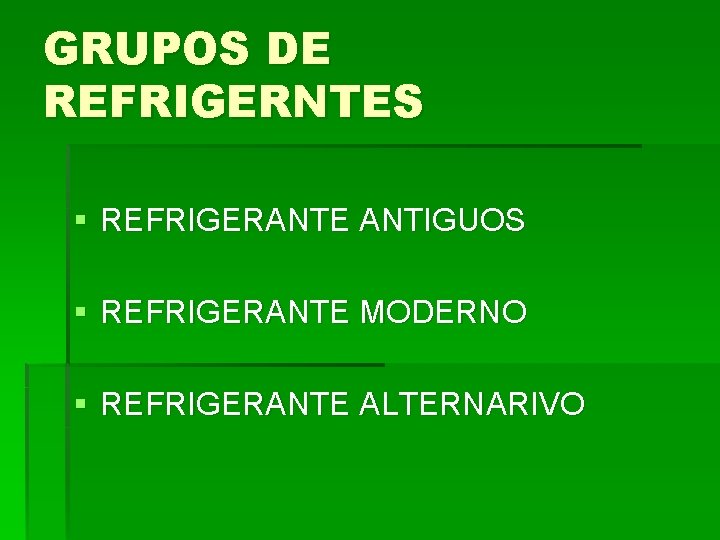

GRUPOS DE REFRIGERNTES § REFRIGERANTE ANTIGUOS § REFRIGERANTE MODERNO § REFRIGERANTE ALTERNARIVO

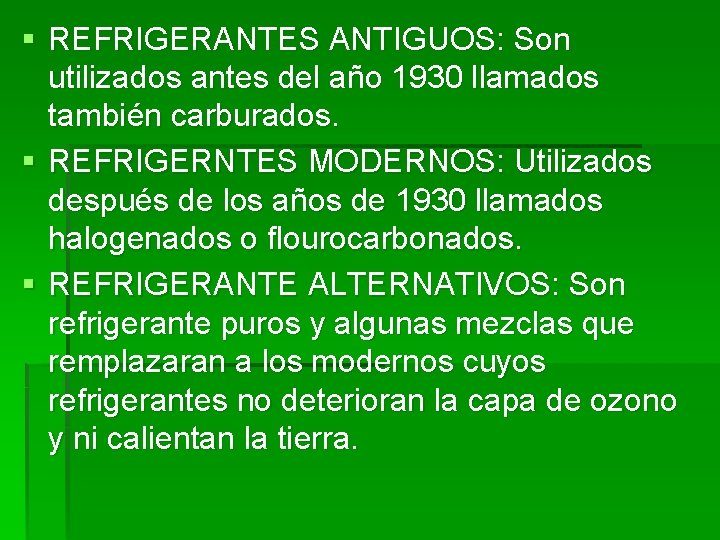

§ REFRIGERANTES ANTIGUOS: Son utilizados antes del año 1930 llamados también carburados. § REFRIGERNTES MODERNOS: Utilizados después de los años de 1930 llamados halogenados o flourocarbonados. § REFRIGERANTE ALTERNATIVOS: Son refrigerante puros y algunas mezclas que remplazaran a los modernos cuyos refrigerantes no deterioran la capa de ozono y ni calientan la tierra.

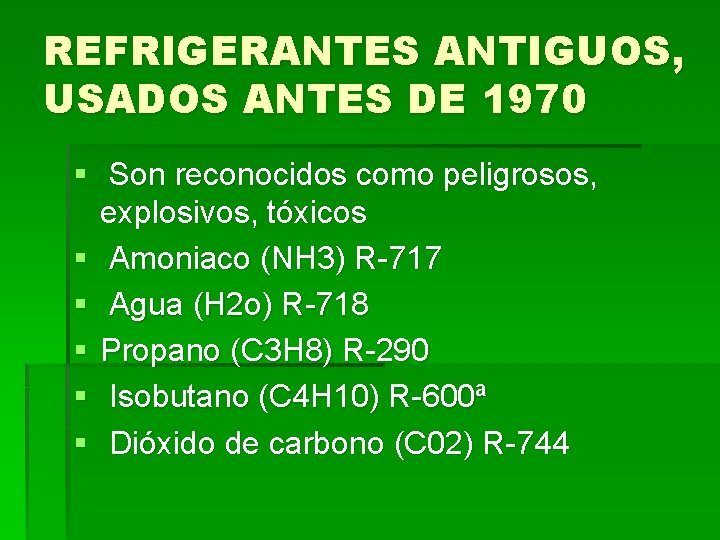

REFRIGERANTES ANTIGUOS, USADOS ANTES DE 1970 § Son reconocidos como peligrosos, explosivos, tóxicos § Amoniaco (NH 3) R-717 § Agua (H 2 o) R-718 § Propano (C 3 H 8) R-290 § Isobutano (C 4 H 10) R-600ª § Dióxido de carbono (C 02) R-744

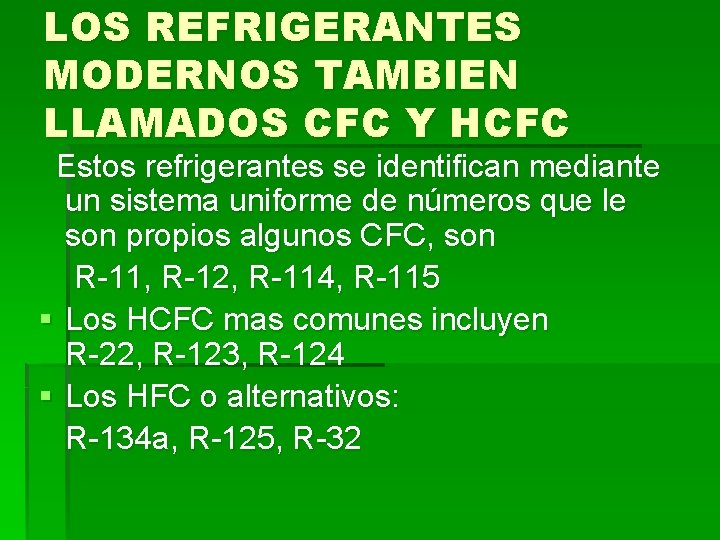

LOS REFRIGERANTES MODERNOS TAMBIEN LLAMADOS CFC Y HCFC Estos refrigerantes se identifican mediante un sistema uniforme de números que le son propios algunos CFC, son R-11, R-12, R-114, R-115 § Los HCFC mas comunes incluyen R-22, R-123, R-124 § Los HFC o alternativos: R-134 a, R-125, R-32

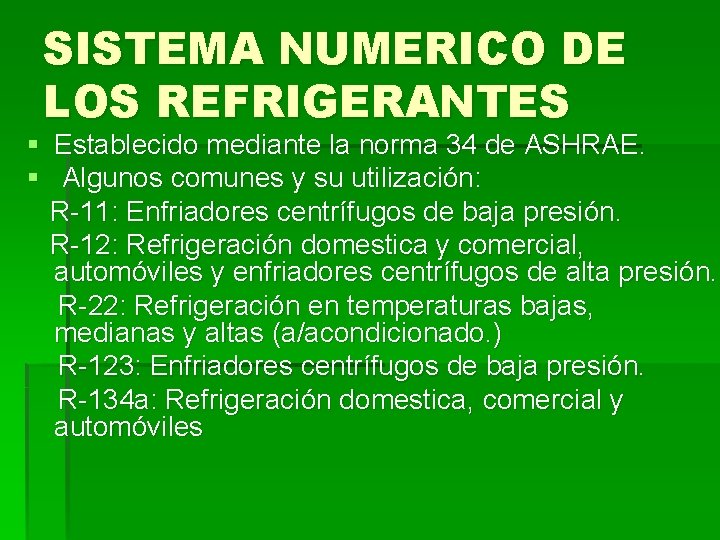

SISTEMA NUMERICO DE LOS REFRIGERANTES § Establecido mediante la norma 34 de ASHRAE. § Algunos comunes y su utilización: R-11: Enfriadores centrífugos de baja presión. R-12: Refrigeración domestica y comercial, automóviles y enfriadores centrífugos de alta presión. R-22: Refrigeración en temperaturas bajas, medianas y altas (a/acondicionado. ) R-123: Enfriadores centrífugos de baja presión. R-134 a: Refrigeración domestica, comercial y automóviles

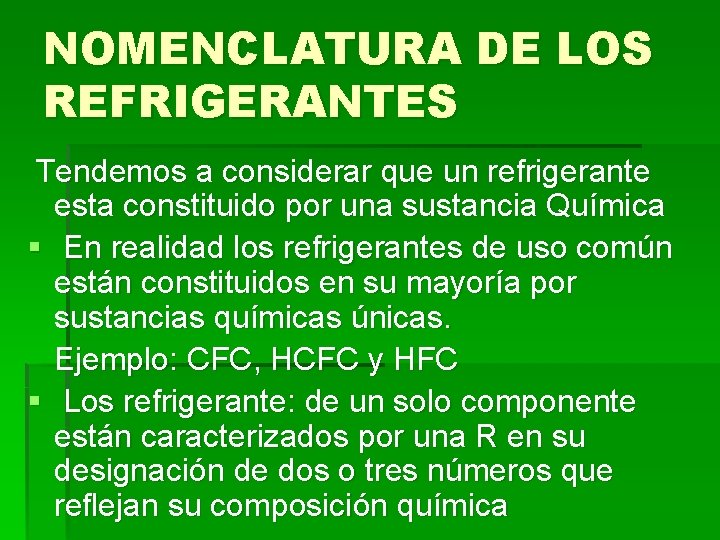

NOMENCLATURA DE LOS REFRIGERANTES Tendemos a considerar que un refrigerante esta constituido por una sustancia Química § En realidad los refrigerantes de uso común están constituidos en su mayoría por sustancias químicas únicas. Ejemplo: CFC, HCFC y HFC § Los refrigerante: de un solo componente están caracterizados por una R en su designación de dos o tres números que reflejan su composición química

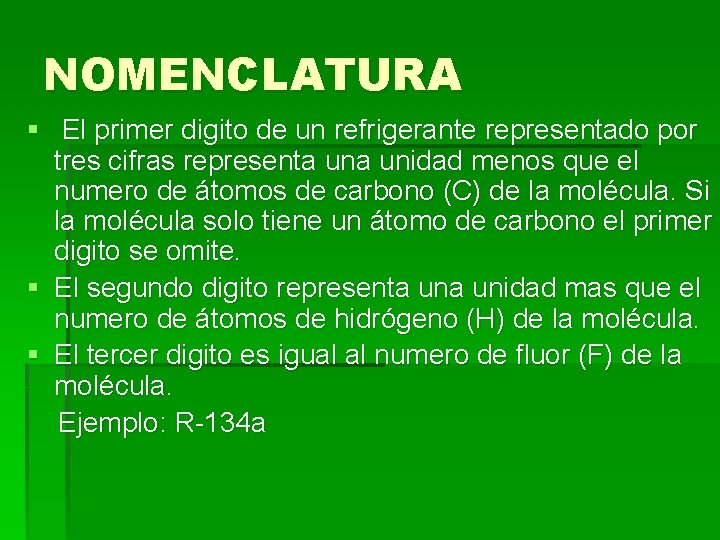

NOMENCLATURA § El primer digito de un refrigerante representado por tres cifras representa unidad menos que el numero de átomos de carbono (C) de la molécula. Si la molécula solo tiene un átomo de carbono el primer digito se omite. § El segundo digito representa unidad mas que el numero de átomos de hidrógeno (H) de la molécula. § El tercer digito es igual al numero de fluor (F) de la molécula. Ejemplo: R-134 a

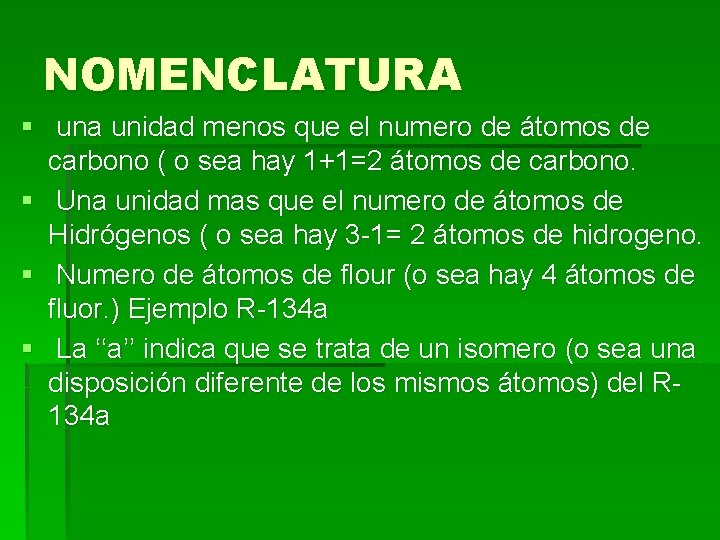

NOMENCLATURA § una unidad menos que el numero de átomos de carbono ( o sea hay 1+1=2 átomos de carbono. § Una unidad mas que el numero de átomos de Hidrógenos ( o sea hay 3 -1= 2 átomos de hidrogeno. § Numero de átomos de flour (o sea hay 4 átomos de fluor. ) Ejemplo R-134 a § La ‘‘a’’ indica que se trata de un isomero (o sea una disposición diferente de los mismos átomos) del R 134 a

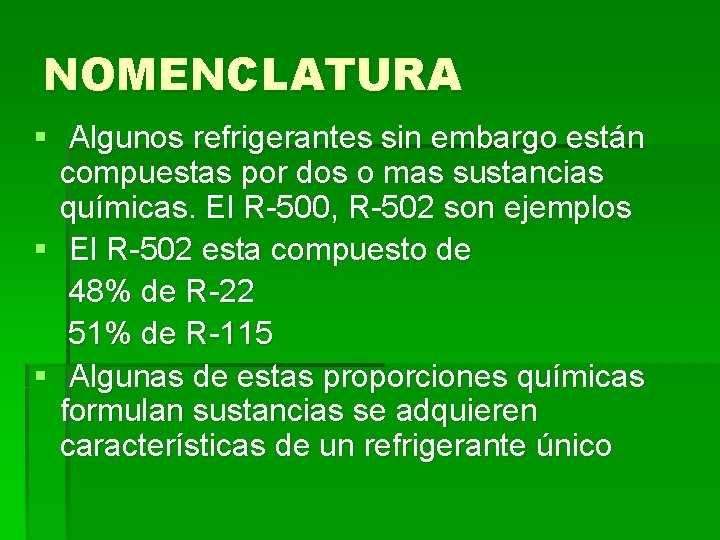

NOMENCLATURA § Algunos refrigerantes sin embargo están compuestas por dos o mas sustancias químicas. El R-500, R-502 son ejemplos § El R-502 esta compuesto de 48% de R-22 51% de R-115 § Algunas de estas proporciones químicas formulan sustancias se adquieren características de un refrigerante único

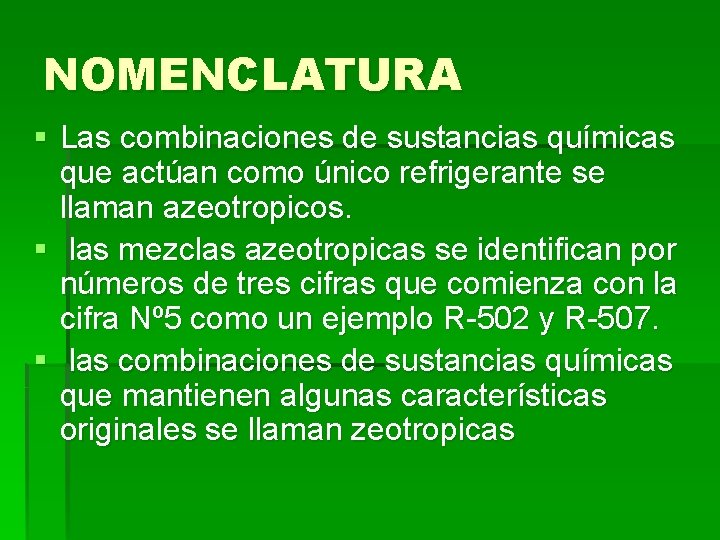

NOMENCLATURA § Las combinaciones de sustancias químicas que actúan como único refrigerante se llaman azeotropicos. § las mezclas azeotropicas se identifican por números de tres cifras que comienza con la cifra Nº 5 como un ejemplo R-502 y R-507. § las combinaciones de sustancias químicas que mantienen algunas características originales se llaman zeotropicas

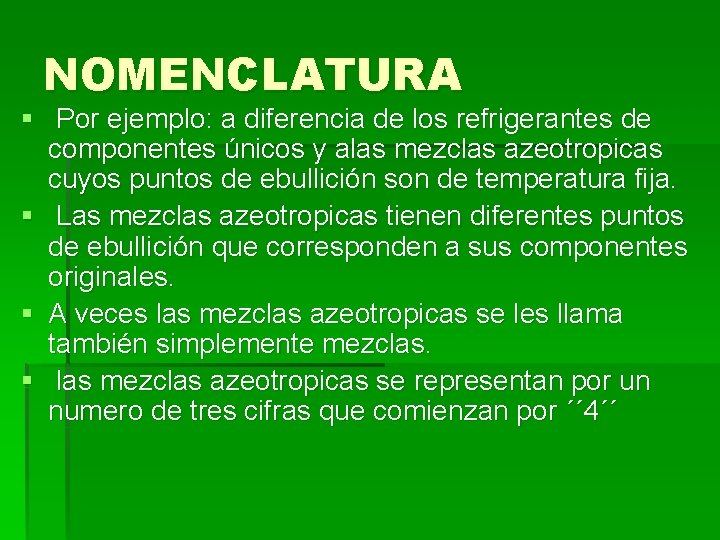

NOMENCLATURA § Por ejemplo: a diferencia de los refrigerantes de componentes únicos y alas mezclas azeotropicas cuyos puntos de ebullición son de temperatura fija. § Las mezclas azeotropicas tienen diferentes puntos de ebullición que corresponden a sus componentes originales. § A veces las mezclas azeotropicas se les llama también simplemente mezclas. § las mezclas azeotropicas se representan por un numero de tres cifras que comienzan por ´´ 4´´

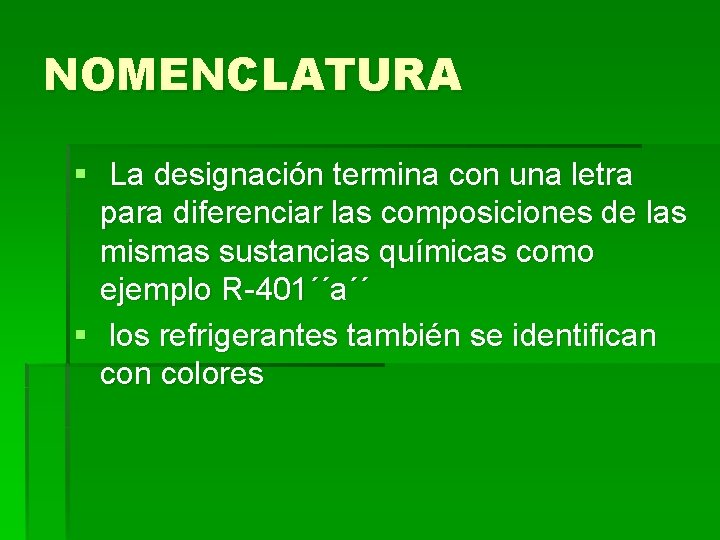

NOMENCLATURA § La designación termina con una letra para diferenciar las composiciones de las mismas sustancias químicas como ejemplo R-401´´a´´ § los refrigerantes también se identifican colores

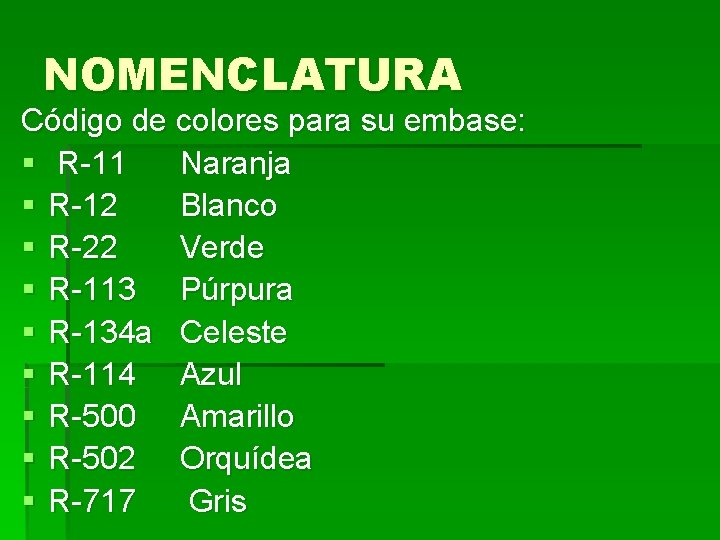

NOMENCLATURA Código de colores para su embase: § R-11 Naranja § R-12 Blanco § R-22 Verde § R-113 Púrpura § R-134 a Celeste § R-114 Azul § R-500 Amarillo § R-502 Orquídea § R-717 Gris

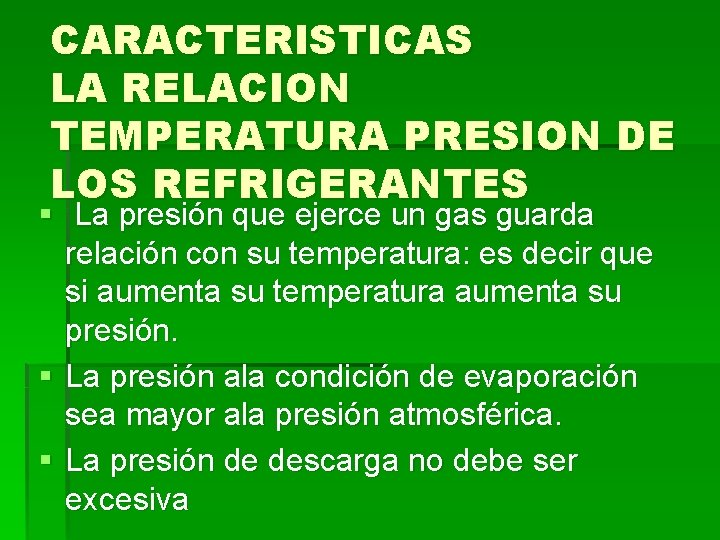

CARACTERISTICAS LA RELACION TEMPERATURA PRESION DE LOS REFRIGERANTES § La presión que ejerce un gas guarda relación con su temperatura: es decir que si aumenta su temperatura aumenta su presión. § La presión ala condición de evaporación sea mayor ala presión atmosférica. § La presión de descarga no debe ser excesiva

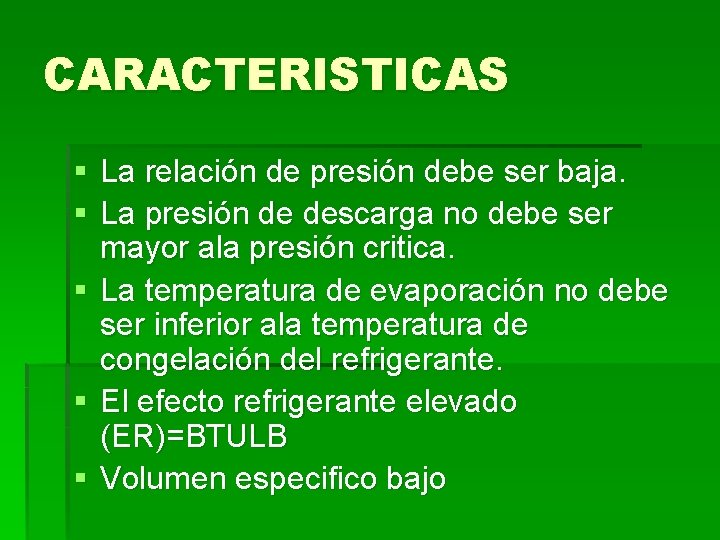

CARACTERISTICAS § La relación de presión debe ser baja. § La presión de descarga no debe ser mayor ala presión critica. § La temperatura de evaporación no debe ser inferior ala temperatura de congelación del refrigerante. § El efecto refrigerante elevado (ER)=BTULB § Volumen especifico bajo

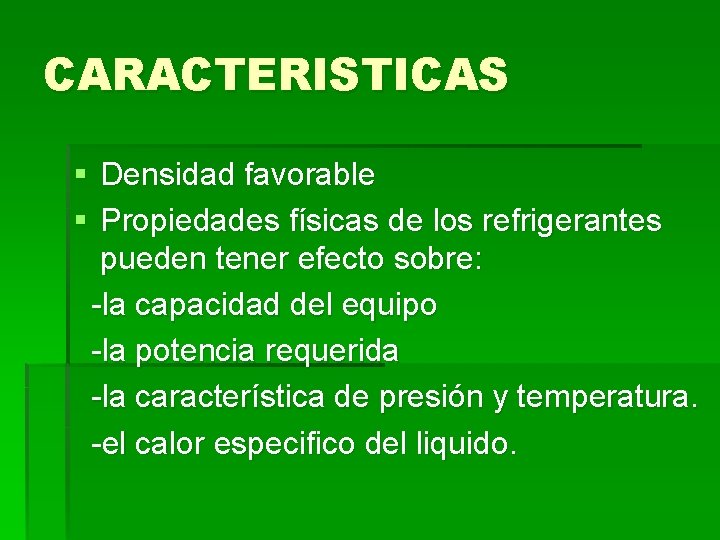

CARACTERISTICAS § Densidad favorable § Propiedades físicas de los refrigerantes pueden tener efecto sobre: -la capacidad del equipo -la potencia requerida -la característica de presión y temperatura. -el calor especifico del liquido.

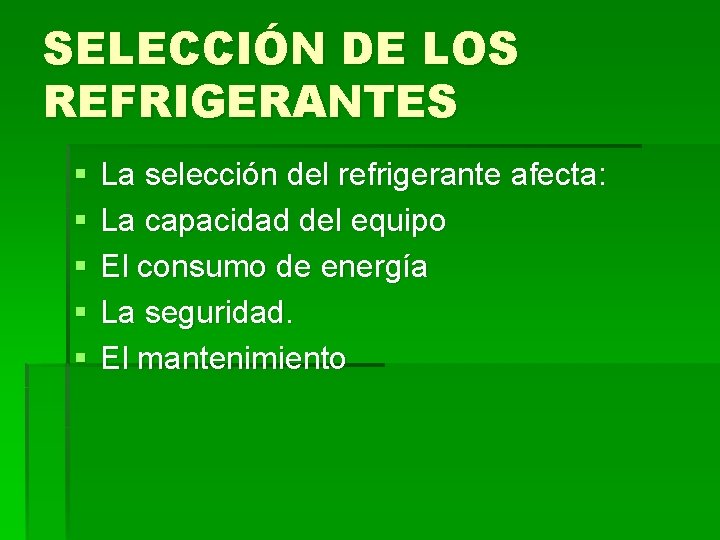

SELECCIÓN DE LOS REFRIGERANTES § § § La selección del refrigerante afecta: La capacidad del equipo El consumo de energía La seguridad. El mantenimiento

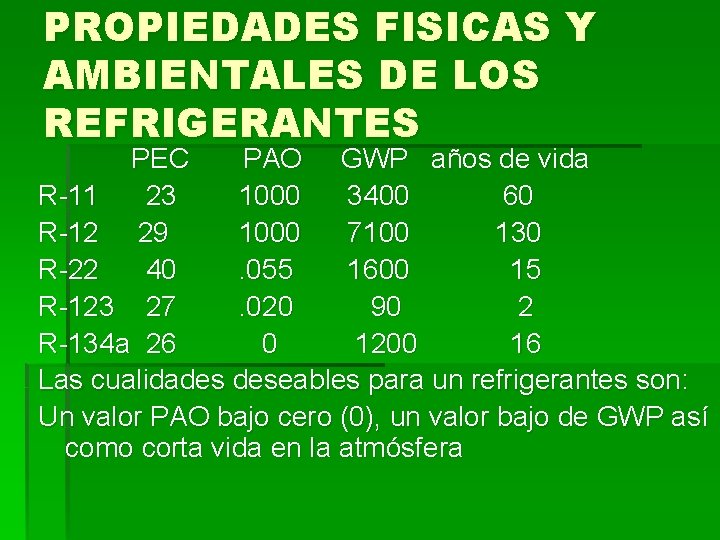

PROPIEDADES FISICAS Y AMBIENTALES DE LOS REFRIGERANTES PEC PAO GWP años de vida R-11 23 1000 3400 60 R-12 29 1000 7100 130 R-22 40. 055 1600 15 R-123 27. 020 90 2 R-134 a 26 0 1200 16 Las cualidades deseables para un refrigerantes son: Un valor PAO bajo cero (0), un valor bajo de GWP así como corta vida en la atmósfera

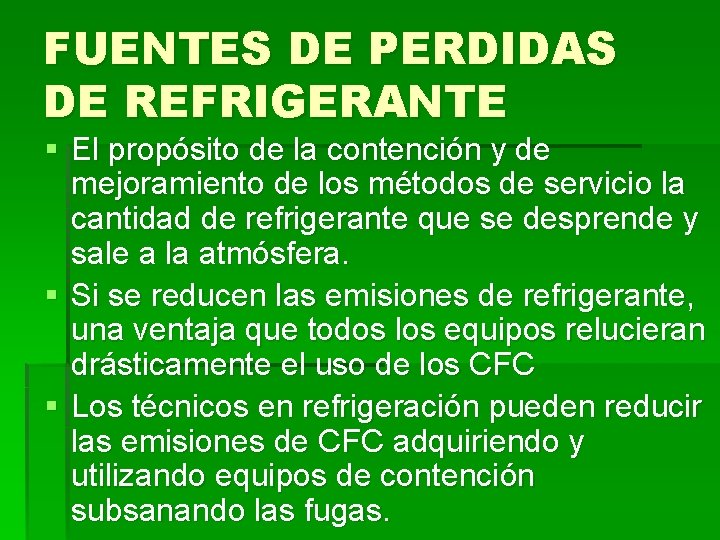

FUENTES DE PERDIDAS DE REFRIGERANTE § El propósito de la contención y de mejoramiento de los métodos de servicio la cantidad de refrigerante que se desprende y sale a la atmósfera. § Si se reducen las emisiones de refrigerante, una ventaja que todos los equipos relucieran drásticamente el uso de los CFC § Los técnicos en refrigeración pueden reducir las emisiones de CFC adquiriendo y utilizando equipos de contención subsanando las fugas.

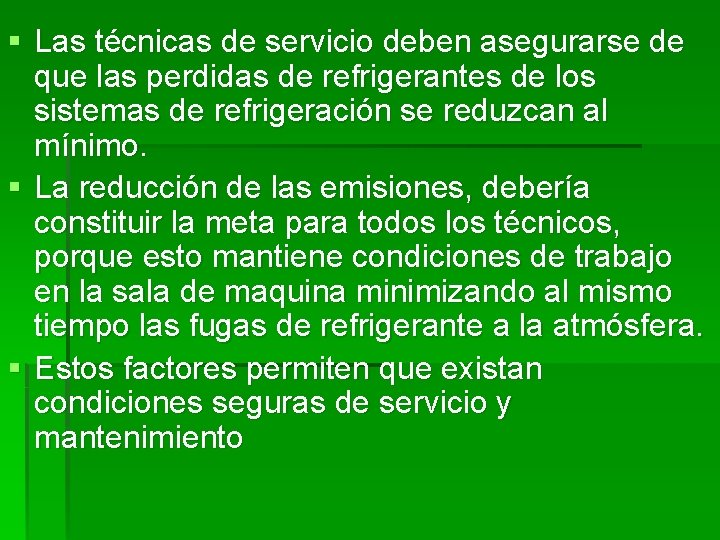

§ Las técnicas de servicio deben asegurarse de que las perdidas de refrigerantes de los sistemas de refrigeración se reduzcan al mínimo. § La reducción de las emisiones, debería constituir la meta para todos los técnicos, porque esto mantiene condiciones de trabajo en la sala de maquina minimizando al mismo tiempo las fugas de refrigerante a la atmósfera. § Estos factores permiten que existan condiciones seguras de servicio y mantenimiento

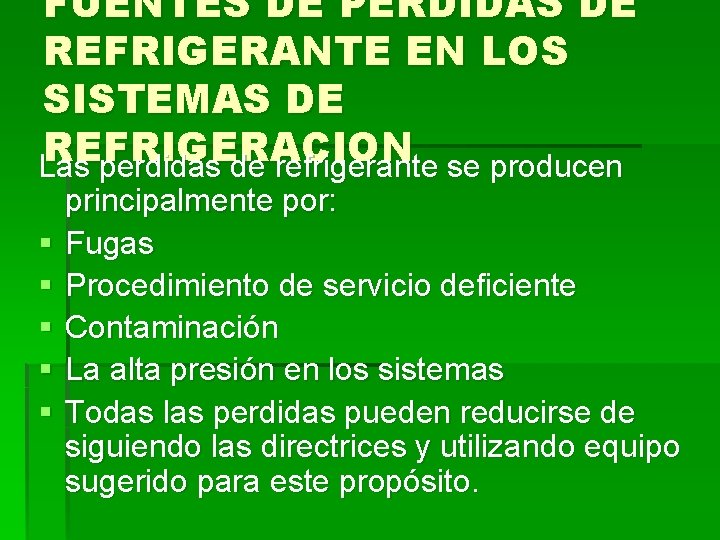

FUENTES DE PERDIDAS DE REFRIGERANTE EN LOS SISTEMAS DE REFRIGERACION Las perdidas de refrigerante se producen § § § principalmente por: Fugas Procedimiento de servicio deficiente Contaminación La alta presión en los sistemas Todas las perdidas pueden reducirse de siguiendo las directrices y utilizando equipo sugerido para este propósito.

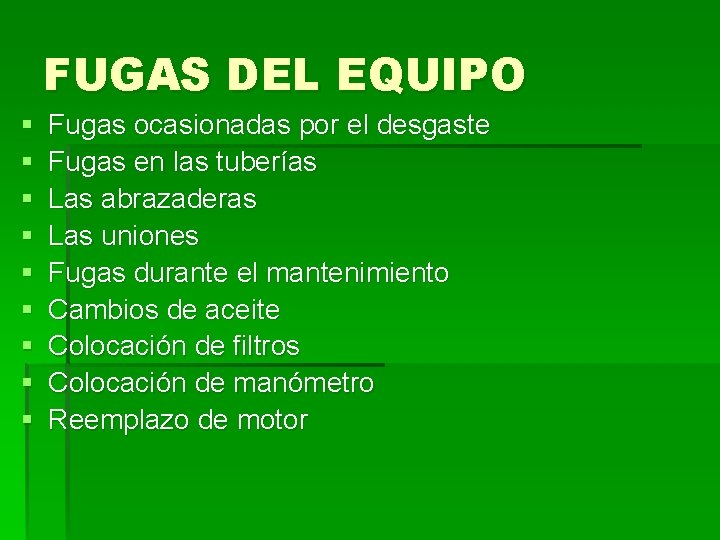

FUGAS DEL EQUIPO § § § § § Fugas ocasionadas por el desgaste Fugas en las tuberías Las abrazaderas Las uniones Fugas durante el mantenimiento Cambios de aceite Colocación de filtros Colocación de manómetro Reemplazo de motor

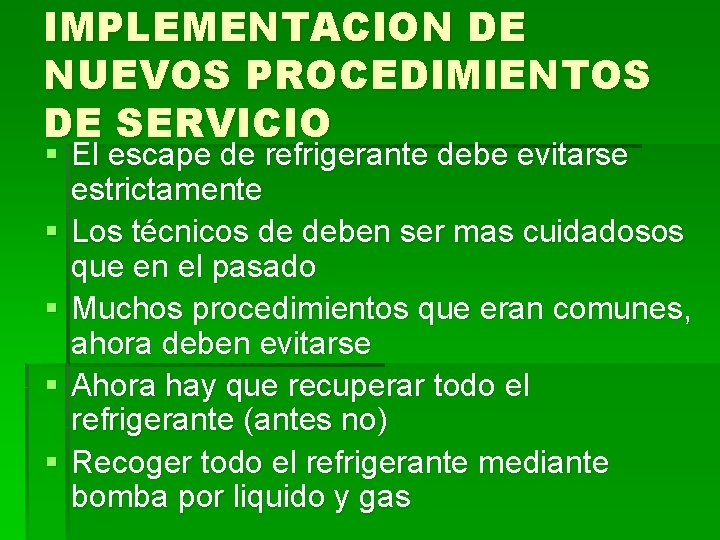

IMPLEMENTACION DE NUEVOS PROCEDIMIENTOS DE SERVICIO § El escape de refrigerante debe evitarse estrictamente § Los técnicos de deben ser mas cuidadosos que en el pasado § Muchos procedimientos que eran comunes, ahora deben evitarse § Ahora hay que recuperar todo el refrigerante (antes no) § Recoger todo el refrigerante mediante bomba por liquido y gas

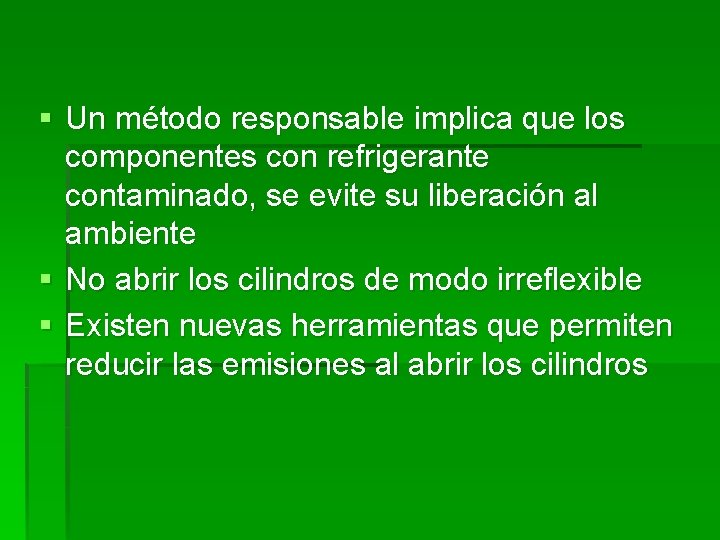

§ Un método responsable implica que los componentes con refrigerante contaminado, se evite su liberación al ambiente § No abrir los cilindros de modo irreflexible § Existen nuevas herramientas que permiten reducir las emisiones al abrir los cilindros

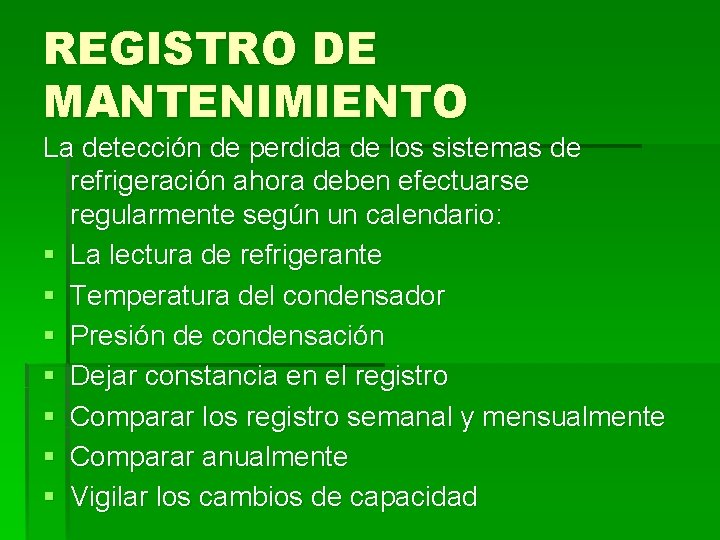

REGISTRO DE MANTENIMIENTO La detección de perdida de los sistemas de refrigeración ahora deben efectuarse regularmente según un calendario: § La lectura de refrigerante § Temperatura del condensador § Presión de condensación § Dejar constancia en el registro § Comparar los registro semanal y mensualmente § Comparar anualmente § Vigilar los cambios de capacidad

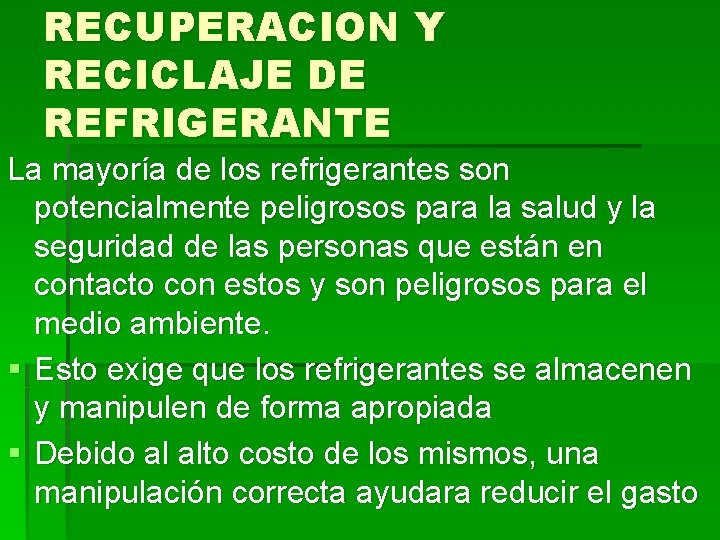

RECUPERACION Y RECICLAJE DE REFRIGERANTE La mayoría de los refrigerantes son potencialmente peligrosos para la salud y la seguridad de las personas que están en contacto con estos y son peligrosos para el medio ambiente. § Esto exige que los refrigerantes se almacenen y manipulen de forma apropiada § Debido al alto costo de los mismos, una manipulación correcta ayudara reducir el gasto

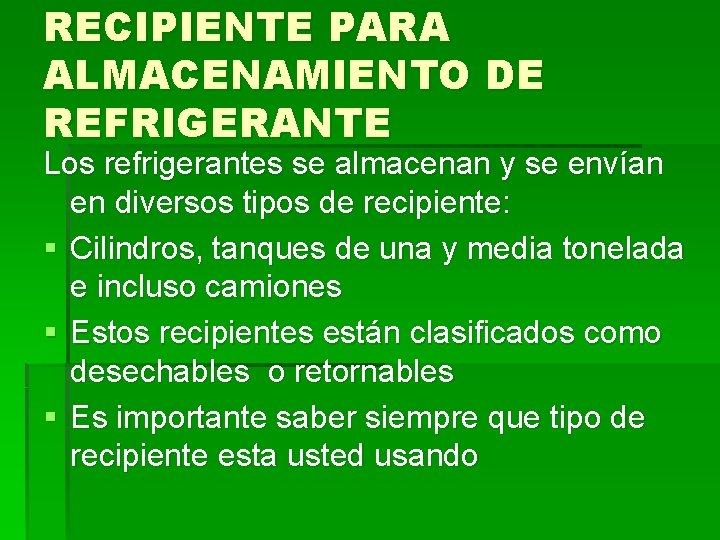

RECIPIENTE PARA ALMACENAMIENTO DE REFRIGERANTE Los refrigerantes se almacenan y se envían en diversos tipos de recipiente: § Cilindros, tanques de una y media tonelada e incluso camiones § Estos recipientes están clasificados como desechables o retornables § Es importante saber siempre que tipo de recipiente esta usted usando

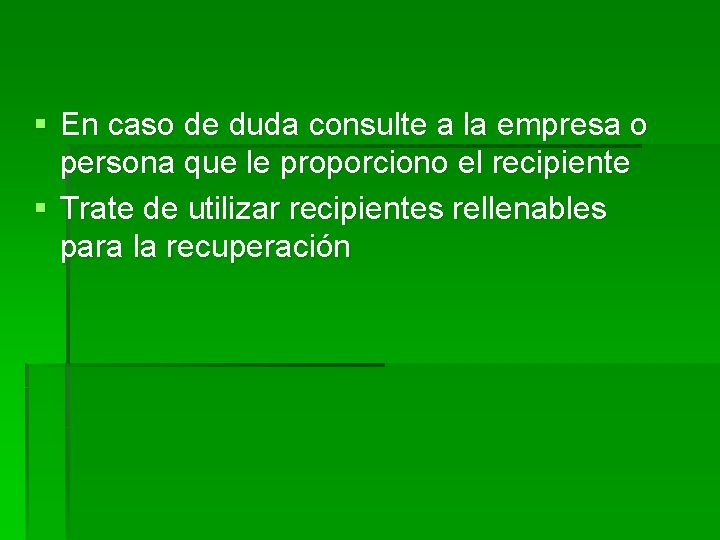

§ En caso de duda consulte a la empresa o persona que le proporciono el recipiente § Trate de utilizar recipientes rellenables para la recuperación

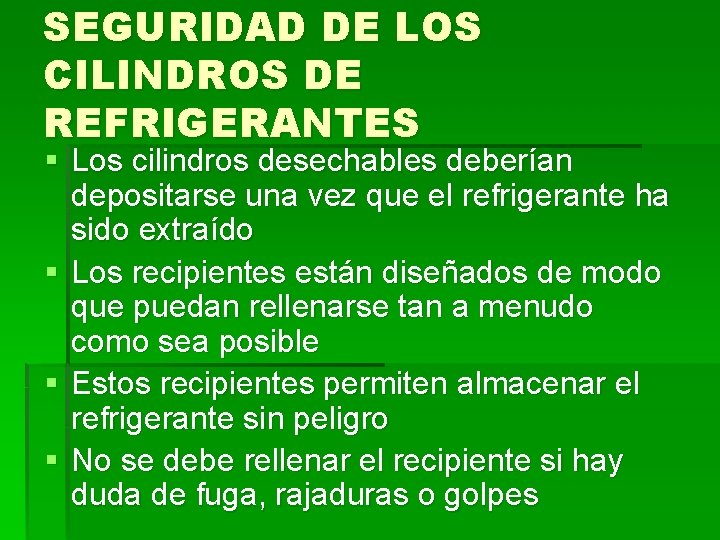

SEGURIDAD DE LOS CILINDROS DE REFRIGERANTES § Los cilindros desechables deberían depositarse una vez que el refrigerante ha sido extraído § Los recipientes están diseñados de modo que puedan rellenarse tan a menudo como sea posible § Estos recipientes permiten almacenar el refrigerante sin peligro § No se debe rellenar el recipiente si hay duda de fuga, rajaduras o golpes

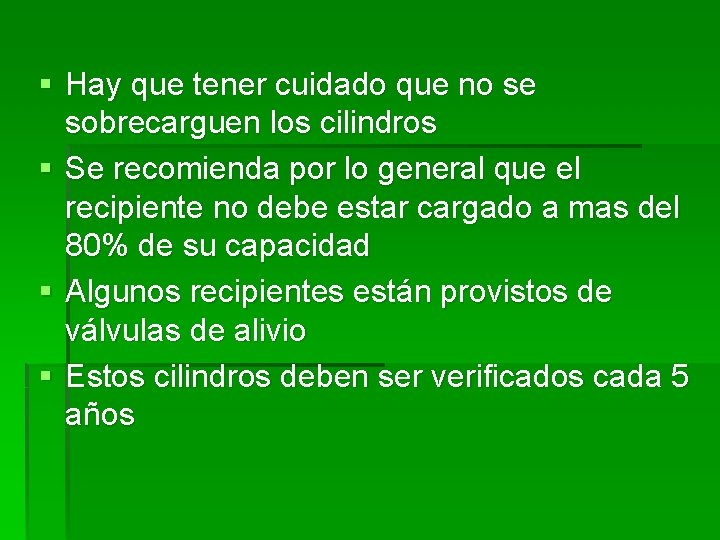

§ Hay que tener cuidado que no se sobrecarguen los cilindros § Se recomienda por lo general que el recipiente no debe estar cargado a mas del 80% de su capacidad § Algunos recipientes están provistos de válvulas de alivio § Estos cilindros deben ser verificados cada 5 años
