REFRACŢIA LUMINII -1 -

REFRACŢIA LUMINII -1 -

REFRACŢIA LUMINII Refracţia luminii reprezintă fenomenul de schimbare bruscă a direcţiei de propagare a

REFRACŢIA LUMINII Refracţia luminii reprezintă fenomenul de schimbare bruscă a direcţiei de propagare a luminii atunci când trece prin suprafaţa de separare dintre două medii.

Dacă raza de lumină trece dintr-un mediu mai puţin refringent într-un mediu mai refringent,

Dacă raza de lumină trece dintr-un mediu mai puţin refringent într-un mediu mai refringent, atunci raza refractată se apropie de normală. N NI – normala la suprafaţa de separare SI - rază incidentă i - unghi de incidenţă S mediul 1 n 1 mediul 2 n 2 ( n 2 > n 1 ) i Suprafaţa de separare I IR – rază refractată r – unghi de refracţie r R

Dacă raza de lumină trece dintr-un mediu mai refringent într-un mediu mai puţin refringent,

Dacă raza de lumină trece dintr-un mediu mai refringent într-un mediu mai puţin refringent, atunci raza refractată se depărtează de normală. N NI – normala la suprafaţa de separare SI - rază incidentă i - unghi de incidenţă S mediul 1 n 1 mediul 2 n 2 ( n 2 < n 1 ) i Suprafaţa de separare I r R IR – rază refractată r – unghi de refracţie

Obs. : în cazul unui mediu opac, raza refractată este puternic absorbită; practic, raza

Obs. : în cazul unui mediu opac, raza refractată este puternic absorbită; practic, raza refractată nu există. Refracţia luminii la suprafaţa de separare aer-apă este responsabilă de aparenta discontinuitate a formei obiectului şi de turtirea aparentă a formei obiectului în apă. Pentru adâncimi mici, imaginea P’ a punctului P se obţine aproape pe verticala ce trece prin P, mai sus de P. P’ P

Peştele din acvariu va părea mai lung, mai subţire şi situat mai aproape de

Peştele din acvariu va părea mai lung, mai subţire şi situat mai aproape de suprafaţa apei dacă este privit de deasupra (vezi figura de mai jos). Imaginile extremităţilor peştelui se vor forma în prelungire razelor ce ajung la privitor. În În aparenţă realitate

Imaginea unui corp aflat în apă este situată mai aproape de suprafaţa apei şi

Imaginea unui corp aflat în apă este situată mai aproape de suprafaţa apei şi deplasată faţă de verticala ce trece prin corp.

LEGILE REFRACŢIEI LUMINII 1) Raza incidentă, raza refractată şi normala la suprafaţa de separare

LEGILE REFRACŢIEI LUMINII 1) Raza incidentă, raza refractată şi normala la suprafaţa de separare în punctul de incidenţă se găsesc în acelaşi plan (numit plan de incidenţă). A N S i I r B R Planul SABR = plan de incidenţă

2) Raportul dintre sinusul unghiului de incidenţă şi sinusul unghiului de refracţie constituie o

2) Raportul dintre sinusul unghiului de incidenţă şi sinusul unghiului de refracţie constituie o constantă ce depinde de natura celor două medii: => n 1 sin i = n 2 sin r (legea lui Snell) => sin i = n sin r (unde n = n 2/n 1 este indicele de refracţie relativ al mediului 2 în raport cu mediul 1)

Principalele aplicaţii ale refracţiei luminii lama cu feţe plan-paralele prisma optică lentilele

Principalele aplicaţii ale refracţiei luminii lama cu feţe plan-paralele prisma optică lentilele

*REFRACŢIA LUMINII ÎN NATURĂ Refracţia astronomică Modificarea aparentă a poziţiei şi mărimii unei stele

*REFRACŢIA LUMINII ÎN NATURĂ Refracţia astronomică Modificarea aparentă a poziţiei şi mărimii unei stele şi a lunii Sclipirea stelelor Deformarea aparentă a lunii şi soarelui la orizont

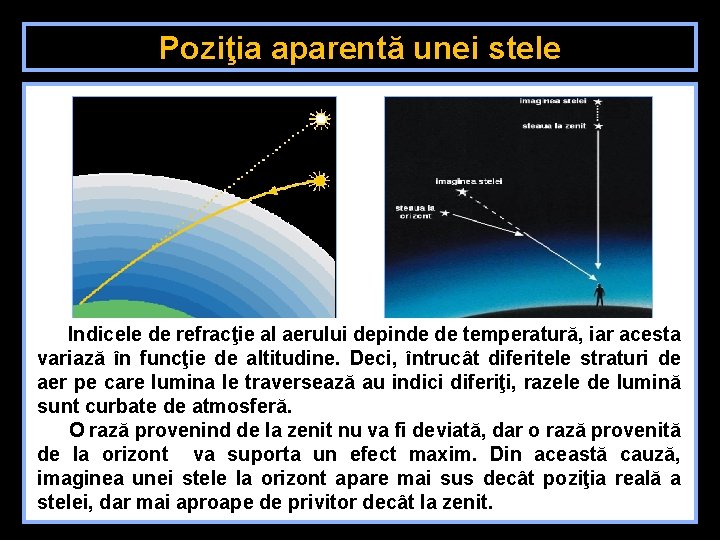

Poziţia aparentă unei stele Indicele de refracţie al aerului depinde de temperatură, iar acesta

Poziţia aparentă unei stele Indicele de refracţie al aerului depinde de temperatură, iar acesta variază în funcţie de altitudine. Deci, întrucât diferitele straturi de aer pe care lumina le traversează au indici diferiţi, razele de lumină sunt curbate de atmosferă. O rază provenind de la zenit nu va fi deviată, dar o rază provenită de la orizont va suporta un efect maxim. Din această cauză, imaginea unei stele la orizont apare mai sus decât poziţia reală a stelei, dar mai aproape de privitor decât la zenit.

Mărimea aparentă a Lunii sau Soarelui Luna la orizont În cazul deplasării lunii de

Mărimea aparentă a Lunii sau Soarelui Luna la orizont În cazul deplasării lunii de la orizont către zenit (înaltul cerului), atât mărimea, cât şi culoarea Lunii se modifică. Cu toate că distanţa dintre Pământ şi Lună este aceeaşi, luna pare că se depărtează de noi, că se micşorează şi că are o culoare mai deschisă.

Sclipirea stelelor este cauzată de variaţiile indicelui de refracţie ce sunt cauzate de turbulenţele

Sclipirea stelelor este cauzată de variaţiile indicelui de refracţie ce sunt cauzate de turbulenţele aerului prin care trece lumina de la stele. Din această cauză, lumina poate fi deviată şi nu mai ajunge la ochiul privitorului.

Deformarea aparentă a lunii şi soarelui O rază luminoasă venită de la Soare sau

Deformarea aparentă a lunii şi soarelui O rază luminoasă venită de la Soare sau Lună de sub orizont este curbată prin refracţie de către atmosferă şi va ajunge la observator. Observatorul are impresia că vede Soarele sau Luna deasupra orizontului atunci când se află de fapt sub orizont: linia punctată arată de unde pare să provină raza respectivă. Observatorul crede deci că obiectul se găseşte în această poziţie aparentă şi că este turtit.

BIBLIOGRAFIA Øhttp: //apollo. lsc. vsc. edu/classes/met 130/notes/chapter 19/index. html Øhttp: //en. wikipedia. org/wiki/Refraction Øhttp:

BIBLIOGRAFIA Øhttp: //apollo. lsc. vsc. edu/classes/met 130/notes/chapter 19/index. html Øhttp: //en. wikipedia. org/wiki/Refraction Øhttp: //en. wikipedia. org/wiki/Image: Total_internal_reflection_of_Chelonia_mydas _. jpg Øhttp: //hyperphysics. phy-astr. gsu. edu/hbase/hframe. html Øhttp: //jimogaoshou. en. made-in-china. com/product/Yoyxnipb. Ia. Ug/China-Quartz. Silica-Plate-Window-Target-Sheet-. html Øhttp: //leifi. physik. uni-muenchen. de/web_ph 09/materialseiten/11_brechung. htm Øhttp: //leifi. physik. unimuenchen. de/web_ph 09/musteraufgaben/11 brechung/index. htm Øhttp: //monalisa 900. wordpress. com/ Øhttp: //people. umass. edu/plecprep/optics. html Øhttp: //physicslearning. colorado. edu/website_new/Common/display. asp? Topic= 6&Subtopic=6 A Øhttp: //ro. wikipedia. org/wiki/Fibr%C 4%83_optic%C 4%83 Øhttp: //ro. wikipedia. org/wiki/Imagine: Refraction. jpg Øhttp: //runryder. com/helicopter/t 475149 p 1/ Øhttp: //unmuseum. mus. pa. us/mirage. htm Øhttp: //upload. wikimedia. org/wikipedia/commons/c/c 0/Total_internal_reflection_o f_Chelonia_mydas_. jpg

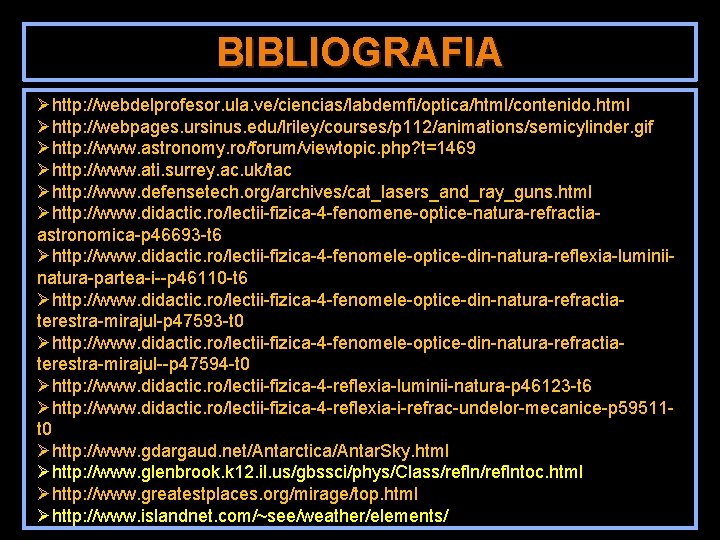

BIBLIOGRAFIA Øhttp: //webdelprofesor. ula. ve/ciencias/labdemfi/optica/html/contenido. html Øhttp: //webpages. ursinus. edu/lriley/courses/p 112/animations/semicylinder. gif Øhttp: //www.

BIBLIOGRAFIA Øhttp: //webdelprofesor. ula. ve/ciencias/labdemfi/optica/html/contenido. html Øhttp: //webpages. ursinus. edu/lriley/courses/p 112/animations/semicylinder. gif Øhttp: //www. astronomy. ro/forum/viewtopic. php? t=1469 Øhttp: //www. ati. surrey. ac. uk/tac Øhttp: //www. defensetech. org/archives/cat_lasers_and_ray_guns. html Øhttp: //www. didactic. ro/lectii-fizica-4 -fenomene-optice-natura-refractiaastronomica-p 46693 -t 6 Øhttp: //www. didactic. ro/lectii-fizica-4 -fenomele-optice-din-natura-reflexia-luminiinatura-partea-i--p 46110 -t 6 Øhttp: //www. didactic. ro/lectii-fizica-4 -fenomele-optice-din-natura-refractiaterestra-mirajul-p 47593 -t 0 Øhttp: //www. didactic. ro/lectii-fizica-4 -fenomele-optice-din-natura-refractiaterestra-mirajul--p 47594 -t 0 Øhttp: //www. didactic. ro/lectii-fizica-4 -reflexia-luminii-natura-p 46123 -t 6 Øhttp: //www. didactic. ro/lectii-fizica-4 -reflexia-i-refrac-undelor-mecanice-p 59511 t 0 Øhttp: //www. gdargaud. net/Antarctica/Antar. Sky. html Øhttp: //www. glenbrook. k 12. il. us/gbssci/phys/Class/reflntoc. html Øhttp: //www. greatestplaces. org/mirage/top. html Øhttp: //www. islandnet. com/~see/weather/elements/

BIBLIOGRAFIA Øhttp: //www. micro. magnet. fsu. edu/primer/anatomy/specifications. html Øhttp: //www. optarius. co. uk/Wave_Plate. html

BIBLIOGRAFIA Øhttp: //www. micro. magnet. fsu. edu/primer/anatomy/specifications. html Øhttp: //www. optarius. co. uk/Wave_Plate. html Øwww. physics. sc. edu/~rjones/phys 153/lab 03. html Øhttp: //www. physics. umd. edu/lecdem/services/demos/subtopicsl. htm Øhttp: //www. physics. umd. edu/lecdem/services/demosl 4/l 4 -21. htm Øhttp: //www. polarimage. fi ØHristev, Anatolie – Probleme rezolvate de fizică (optică, fizică atomică şi nucleară) Editura APH, Bucureşti, 1996 ØHuţanu, Gheorghe – De la optica clasică la optica modernă, Editura Ştiinţifică şi Enciclopedică, Bucureşti, 1984 ØGherman, Oliviu ş. a. – Probleme de fizică pentru liceu, Editura Scrisul Românesc, Craiova, 1975 ØNecşoiu, Constantin – Probleme de fizică, Editura Tehnică, Bucureşti, 1971, seria Culegeri de probleme de matematică şi fizică ØPopescu, I. M. ş. a. – Probleme de optică, fizică atomică şi nucleară, Editura Tehnică, Bucureşti, 1974, seria Culegeri de probleme de matematică şi fizică ØPopovici, Mircea Mihail – FIZICĂ fenomene optice, Teora, 1999 ØPerelman, Y – Phzsics Can Be Fun, Mir Publishers, Moscow, 1975 ØŢiţeica, Radu; Popescu, Ioviţu – Fizica generală, vol. II, Editura Tehnică, Bucureşti, 1973

PROF. IOANA-MIHAELA POPESCU COLEGIUL NAŢIONAL UNIREA FOCŞANI 2009

PROF. IOANA-MIHAELA POPESCU COLEGIUL NAŢIONAL UNIREA FOCŞANI 2009
