Reflexo total e disperso A reflexo total ocorre

Reflexão total e dispersão: A reflexão total ocorre quando a luz vai do meio mais refringente para o meio menos refringente e incide na fronteira entre os dois meios com um ângulo limite dado por: n 1. senq 1 = n 2. senq 2 n 2>n 1 n 1 sen 90º = n 2. sen. L = n 1/n 2 = V 2/V 1

(Vunesp-SP) A figura mostra, esquematicamente, o comportamento de um raio de luz que atinge um dispositivo de sinalização instalado numa estrada, semelhante ao conhecido “olho de gato”. De acordo com a figura, responda: a) que fenômenos ópticos ocorrem nos pontos I e II? b) que relação de desigualdade o índice de refração do plástico deve satisfazer para que o dispositivo opere adequadamente, conforme indicado na figura. a) I – reflexão total II – refração b) nplástico>nar

UEMS Um raio de luz, propagando-se no ar incide sobre uma placa de vidro conforme mostra a figura. Sendo o índice de refração do ar nar = 1, qual é o índice de refração do vidro? nar. senqar = nv. senqv 1. sen 60º = nv. sen 45º √ 3/2 = nv. √ 2/2 √ 6/2 = nv nv≈1, 22 Unifor-CE No vácuo, ou no ar, a velocidade da luz é de 3, 0. 10 8 m/s. Num vidro, cujo índice de refração é 1, 50, a velocidade da luz é, em m/s? n = c/v 1, 5 = 3. 108/v v = 3. 108/1, 5 v = 2. 108 m/s

Fatec-SP A figura abaixo mostra um feixe de raios luminosos monocromáticos que se propaga através de um meio transparente A. Ao atingir outro meio transparente e homogêneo B, uma parte do feixe se reflete (II) e outra refrata (III). A respeito dessa situação é correto afirmar que: a) ela não é possível. b) o meio A pode ser o vácuo. c) o meio B pode ser o vácuo. d) a velocidade dos raios luminosos do feixe II é a mesma que a dos raios luminosos do feixe III. e) o ângulo (α) que o feixe incidente (I) forma com a superfície de separação é maior que o ângulo que o feixe refletido (II) forma com a mesma superfície (β). Resp. : c)

O semicírculo de vidro da figura abaixo é concêntrico com o transferidor, e a normal à face plana do semicírculo passa pelo zero da escala do transferidor. a) Fazendo uso da tabela a seguir faça uma estimativa do índice de refração do vidro. Considere que a velocidade da luz no ar é igual a velocidade da luz no vácuo. b) Observe que o feixe de luz incidente na face curva do bloco não desvia ao passar do vidro para o ar. Explique por que isso ocorre. c) Suponha que o bloco do experimento fosse substituído por outro de faces paralelas, feito do mesmo material. Desenhe na figura 2 a trajetória do feixe nessa nova situação. A) nar. seni = nv. senr nar = C/V = 1 1. sen 60° = nv. sen 35° 1. 0, 87 = nv. 0, 57 nv ≈ 1, 53 B) O ângulo de incidência em relação à normal é igual a zero C)

Um feixe de luz monocromática, proveniente de um meio óptico A, incide sobre a superfície de separação desse meio com um meio óptico B. Após a incidência, o raio segue por entre os dois meios, não refletindo nem penetrando o novo meio. N Com relação a esse acontecimento, analise: I. O meio óptico A tem um índice de refração maior que o meio óptico B. II. Em A, a velocidade de propagação do feixe é maior que em B. III. Se o ângulo de incidência (medido relativamente à normal à superfície de separação) for aumentado, o raio de luz reflete, permanecendo no meio A. Está correto o contido apenas em a) I e III. b) II e III. c) II. d) I e II. e) III.

Refração em dioptros planos - sistema constituido de dois meios transparentes de diferentes refringências, que fazem fronteira plana.

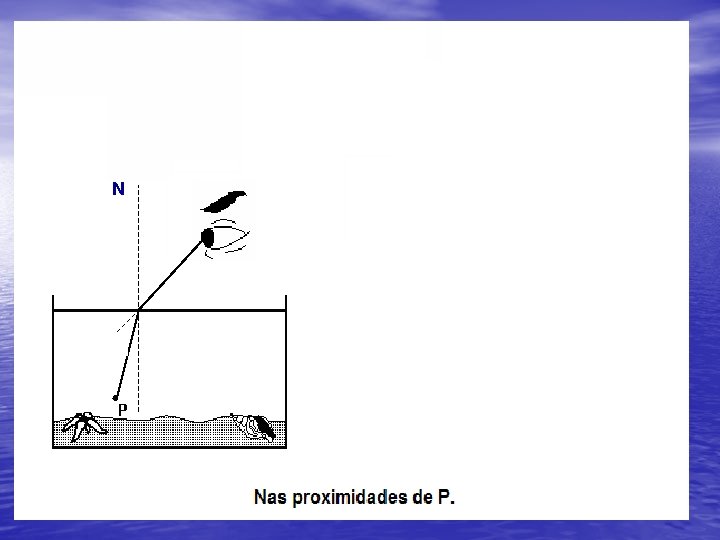

N N

Equação do dioptro para pequenos ângulos de incidência. N r i di = nvai do nvem

(UNIFESP) Na figura, P representa um peixinho no interior de um aquário a 13 cm de profundidade em relação à superfície da água. Um garoto vê esse peixinho através da superfície livre do aquário, olhando de duas posições: O 1 e O 2 Sendo n(água) = 1, 3 o índice de refração da água, pode-se afirmar que o garoto vê o peixinho a uma profundidade de a) 10 cm, de ambas as posições. b) 17 cm, de ambas as posições. c) 10 cm em O 1 e 17 cm em O 2. d) 10 cm em O 1 e a uma profundidade maior que 10 cm em O 2. e) 10 cm em O 1 e a uma profundidade menor que 10 cm em O 2. Para o observador próximo de P di/do = nvai / nvem di / 13 = 1/ 1, 3 di = 10 cm

Temos dificuldade em enxergar com nitidez debaixo da água porque os índices de refração da córnea e das demais estruturas do olho são muito próximos do índice de refração da água (nágua = 4/3). Por isso usamos máscaras de mergulho, o que interpõe uma pequena camada de ar (nar = 1) entre a água e o olho. Um peixe está a uma distância de 2, 0 m de um mergulhador, na direção da máscara. Suponha o vidro da máscara plano e de espessura desprezível. Calcule a que distância o mergulhador vê a imagem do peixe. a) 2, 0 m b) 3, 0 m c) 1, 5 m d) 1, 2 m e) 1, 8 m nar = 1 nágua =4/3 do = 2 m di = ? di/do = nvai/nvem di/2 = 1/4/3 di/2 = ¾ di = 2. 3/4 = 1, 5 m Resp. : C

Para determinar o índice de refração de um líquido, faz-se com que um feixe de luz monocromática proveniente do ar forme um ângulo de 60º em relação à normal, no ponto de incidência. Para que isso aconteça, o ângulo de refração observado é de 30º. Sendo o índice de refração do ar igual a 1, 0, determine o índice de refração do líquido. a) √ 3 b)√ 3 / 3 c) √ 3 / 2 d) 3 e) √ 2 / 2 N 60° ar 30° líquido nar = 1 i = 60° r = 30° nliq = ? nar. seni = nliq. senr 1. sen 60° = nliq. sen 30° 1. √ 3/2 = nliq. 1/2 nliq = √ 3 Resp. : A

A figura a seguir indica a trajetória de um raio de luz que passa de uma região semicircular que contém ar para outra de vidro, ambas de mesmo tamanho e perfeitamente justapostas. Determine, numericamente, o índice de refração do vidro em relação ao ar. a) 2 b) 1, 2 c) 1, 5 d) √ 3 e) √ 3/2 nar = 1 nvidro = ? nar. seni = nv. senr seni = 3/R senr = 2/R 1. 3/R = nv. 2/R nv = 3/2 = 1, 5 Resp. : C

Uma pessoa encontra-se deitada num trampolim, situado a três metros de altura, olhando para a piscina cheia, cuja profundidade é de 2, 5 m. Nestas circunstâncias e sabendo-se que a água é mais refringente que o ar, podemos afirmar que a profundidade aparente da piscina será: a) exatamente 2, 5 m. b) um valor compreendido entre 2, 5 e 3 m. c) um valor maior que 3 m. d) um valor menor que 2, 5 m. di/do = nvai/nvem e) exatamente 3 m. di/do = nar/nágua sendo nágua > nar, temos: nar/nágua < 1. di/2, 5 = 0, …. di = 2, 5. 0, … di < 2, 5 Resp. : D

A água sempre foi vital para a sobrevivência humana, inclusive para o homem visualizar através dela e, assim, conseguir o seu alimento. Em algumas tribos indígenas, os guerreiros providenciam alimento através da pesca por lança. Para isso, postam-se à margem dos rios, observando a passagem dos peixes, para neles mirar a lança. Para acertá-los, porém, valem-se de um recurso prático, utilizando, sem saber, um princípio da Física. Se você participasse desse tipo de pescaria, acertaria: a) abaixo da imagem visualizada, por causa do fenômeno da refração, apesar de você e o peixe estarem em meios diferentes. b) na posição da imagem, em virtude de ela corresponder à posição do objeto, mesmo que você e o peixe estejam em meios diferentes. c) acima da imagem visualizada, já que ela corresponde à posição do objeto, pois você e o peixe estão em meios diferentes e, portanto, há o fenômeno da refração. d) acima da imagem visualizada, pois, em virtude do fenômeno da refração, a posição da imagem não corresponde à posição do objeto, uma vez que você e o peixe estão em meios diferentes. e) abaixo da imagem visualizada, pois a luz sofre o fenômeno da refração, devido ao fato de você e o peixe estarem em meios diferentes. Resposta: E
