REFERENTES AOS CAPTULOS 59 60 E 61 DO

REFERENTES AOS CAPÍTULOS 59, 60 E 61 DO SEU LIVRO! PROFESSOR: DEMETRIUS LEAO DISCIPLINA: FÍSICA 1 SÉRIE: 3º ANO

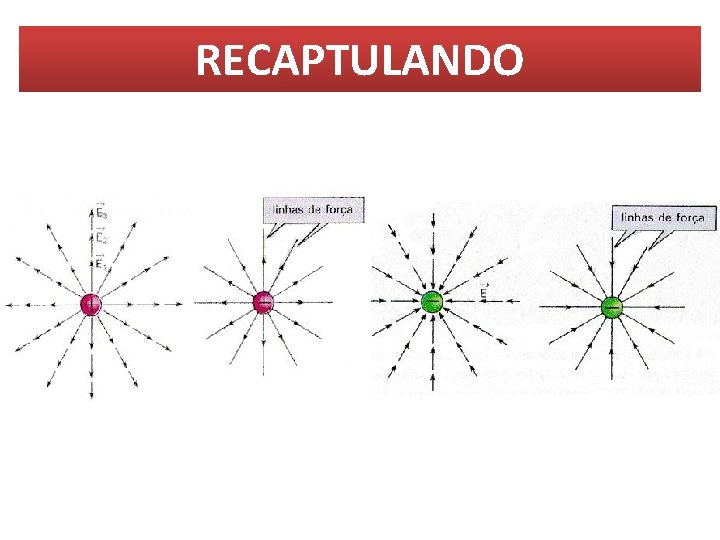

RECAPTULANDO

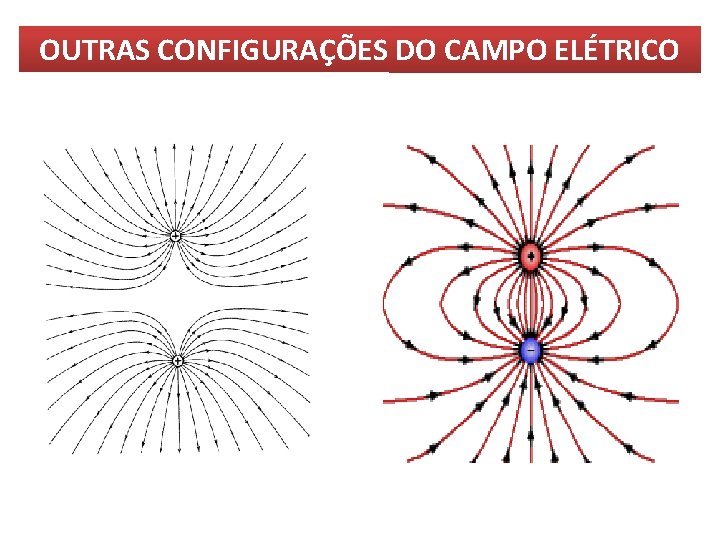

OUTRAS CONFIGURAÇÕES DO CAMPO ELÉTRICO

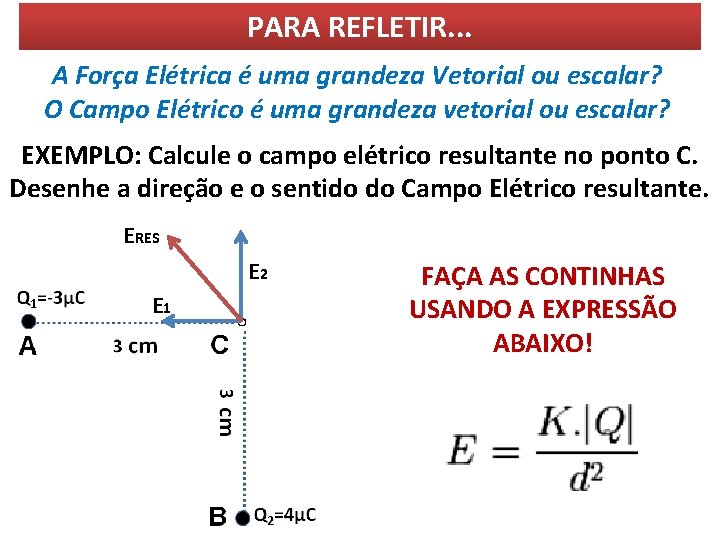

PARA REFLETIR. . . A Força Elétrica é uma grandeza Vetorial ou escalar? O Campo Elétrico é uma grandeza vetorial ou escalar? EXEMPLO: Calcule o campo elétrico resultante no ponto C. Desenhe a direção e o sentido do Campo Elétrico resultante. ERES E 2 E 1 FAÇA AS CONTINHAS USANDO A EXPRESSÃO ABAIXO!

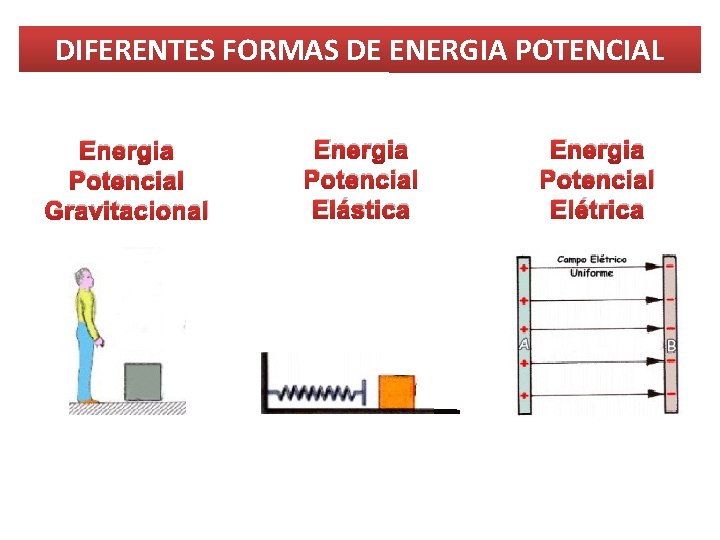

DIFERENTES FORMAS DE ENERGIA POTENCIAL Energia Potencial Gravitacional Energia Potencial Elástica Energia Potencial Elétrica

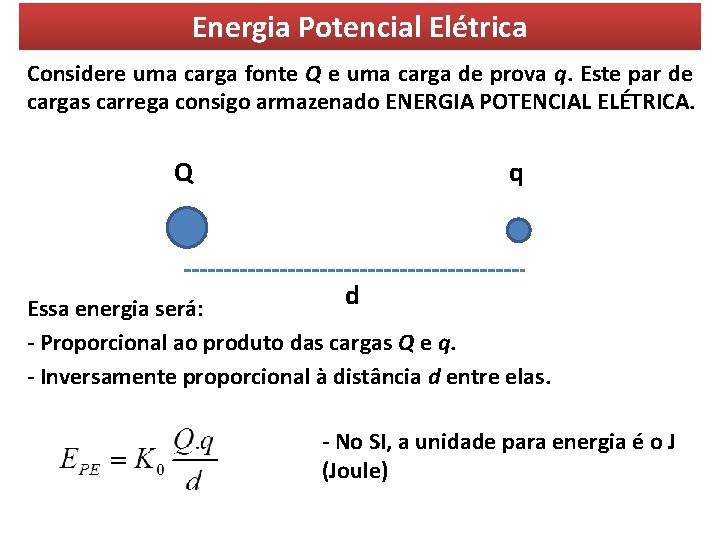

Energia Potencial Elétrica Considere uma carga fonte Q e uma carga de prova q. Este par de cargas carrega consigo armazenado ENERGIA POTENCIAL ELÉTRICA. Q q d Essa energia será: - Proporcional ao produto das cargas Q e q. - Inversamente proporcional à distância d entre elas. - No SI, a unidade para energia é o J (Joule)

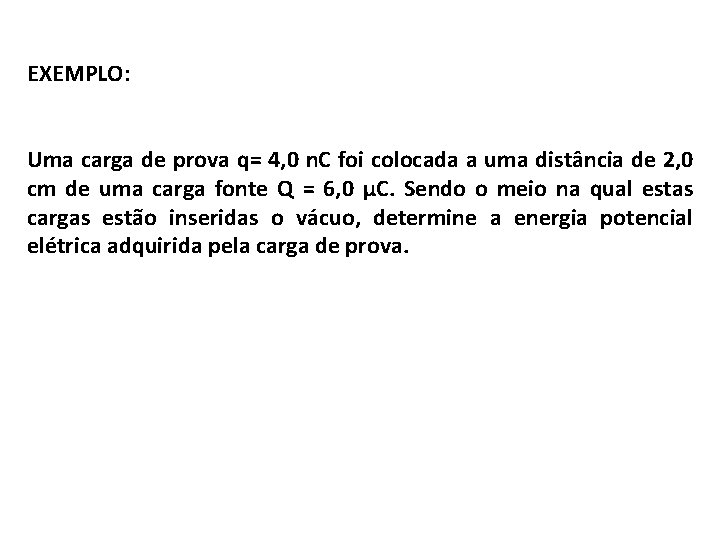

EXEMPLO: Uma carga de prova q= 4, 0 n. C foi colocada a uma distância de 2, 0 cm de uma carga fonte Q = 6, 0 μC. Sendo o meio na qual estas cargas estão inseridas o vácuo, determine a energia potencial elétrica adquirida pela carga de prova.

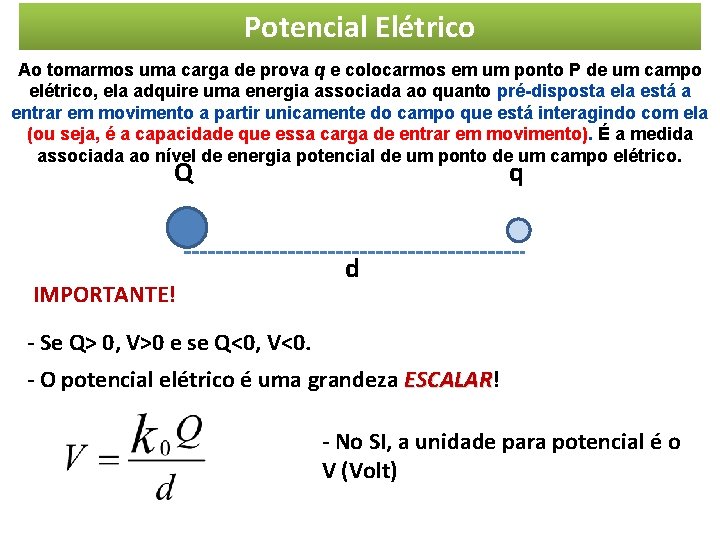

Potencial Elétrico Ao tomarmos uma carga de prova q e colocarmos em um ponto P de um campo elétrico, ela adquire uma energia associada ao quanto pré-disposta ela está a entrar em movimento a partir unicamente do campo que está interagindo com ela (ou seja, é a capacidade que essa carga de entrar em movimento). É a medida associada ao nível de energia potencial de um ponto de um campo elétrico. Q IMPORTANTE! q d - Se Q> 0, V>0 e se Q<0, V<0. - O potencial elétrico é uma grandeza ESCALAR! ESCALAR - No SI, a unidade para potencial é o V (Volt)

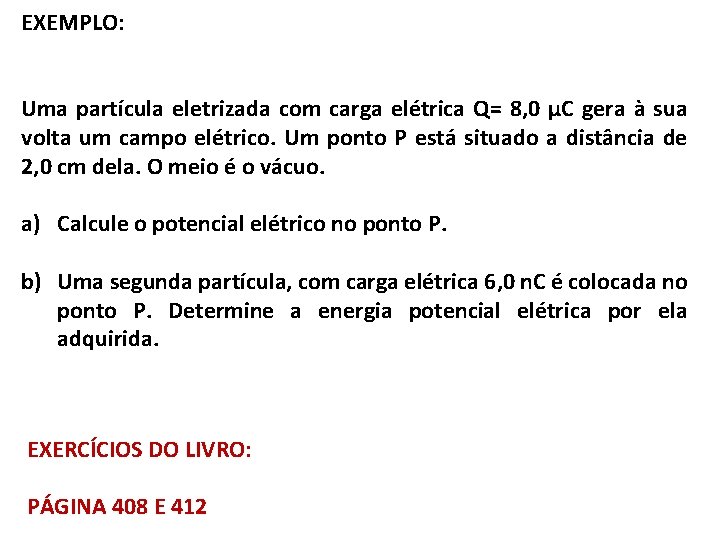

EXEMPLO: Uma partícula eletrizada com carga elétrica Q= 8, 0 μC gera à sua volta um campo elétrico. Um ponto P está situado a distância de 2, 0 cm dela. O meio é o vácuo. a) Calcule o potencial elétrico no ponto P. b) Uma segunda partícula, com carga elétrica 6, 0 n. C é colocada no ponto P. Determine a energia potencial elétrica por ela adquirida. EXERCÍCIOS DO LIVRO: PÁGINA 408 E 412

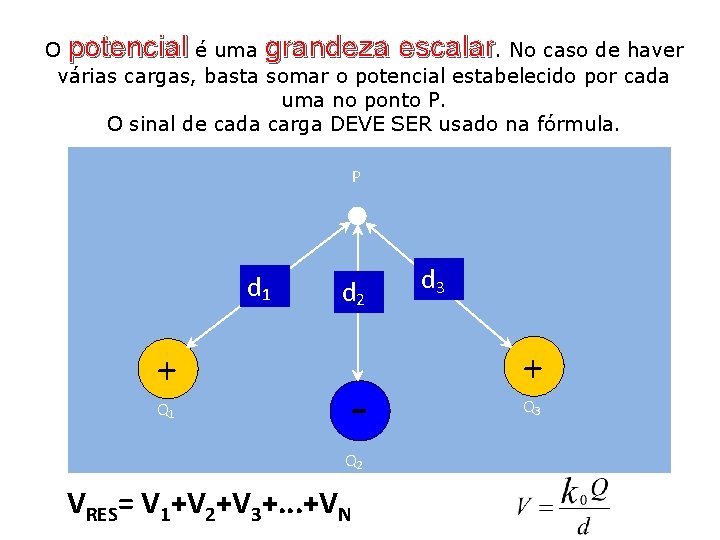

O potencial é uma grandeza escalar. No caso de haver várias cargas, basta somar o potencial estabelecido por cada uma no ponto P. O sinal de cada carga DEVE SER usado na fórmula. P d 1 + Q 1 d 2 Q 2 VRES= V 1+V 2+V 3+. . . +VN d 3 + Q 3

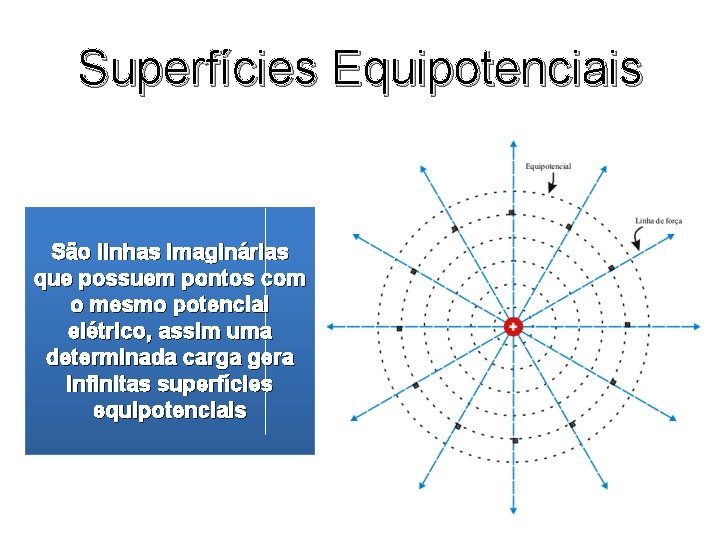

Superfícies Equipotenciais São linhas imaginárias que possuem pontos com o mesmo potencial elétrico, assim uma determinada carga gera infinitas superfícies equipotenciais

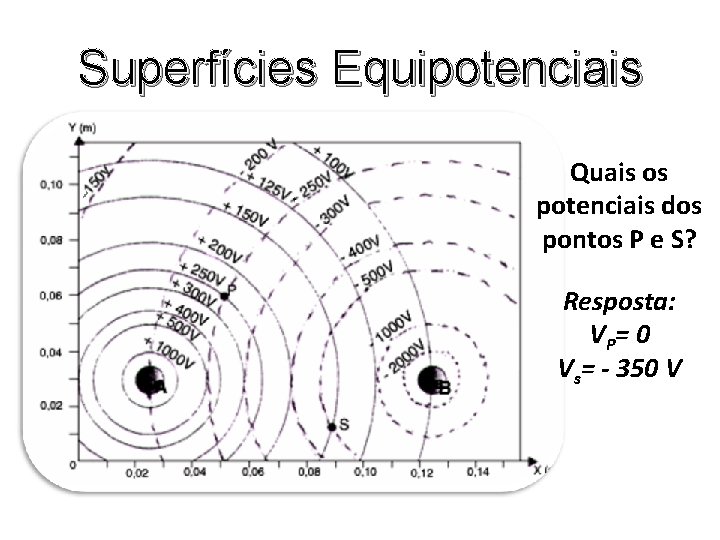

Superfícies Equipotenciais Quais os potenciais dos pontos P e S? Resposta: V P= 0 Vs= - 350 V
