Referat Operationsverstärker Betreuer: Michael Schlüter 08. 05. 2008 Dengke Ye 08. 05. 2008 Operationsverstärker - D. Ye

Gliederung • • Definition OPV Aufbau und Funktionsweise OPV - Idealer und realer OPV • Grundschaltungen - Invertierender und nicht invertierender Verstärker • Anwendungen - Addierer, Subtrahierer, Komparator 08. 05. 2008 Operationsverstärker - D. Ye 2

Definition • • Operationsverstärker (OPV) Elektronisches Bauelement Signal verstärken Operation durchführen 08. 05. 2008 Operationsverstärker - D. Ye 3

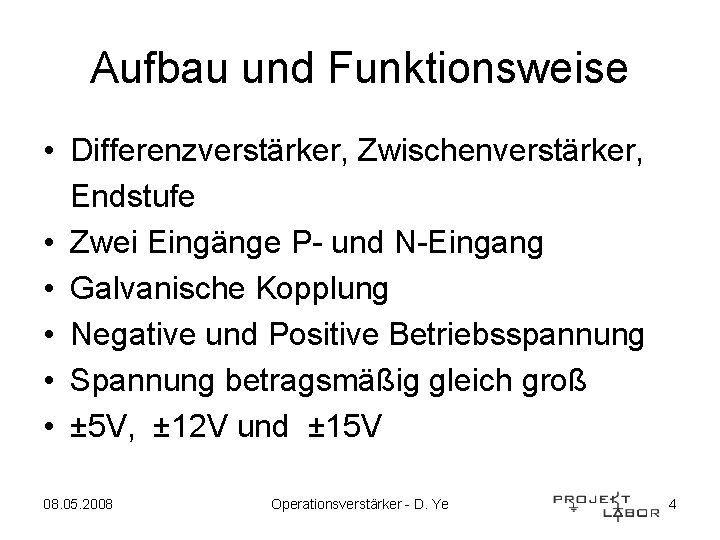

Aufbau und Funktionsweise • Differenzverstärker, Zwischenverstärker, Endstufe • Zwei Eingänge P- und N-Eingang • Galvanische Kopplung • Negative und Positive Betriebsspannung • Spannung betragsmäßig gleich groß • ± 5 V, ± 12 V und ± 15 V 08. 05. 2008 Operationsverstärker - D. Ye 4

Idealer Operationsverstärker • • • Verstärkungsfaktor unendlich groß Eingangswiderstand unendlich groß Kein Ausgangswiderstand Frequenzbereich 0…unendlich Rauschen/Verzerrung vernachlässigbar 08. 05. 2008 Operationsverstärker - D. Ye 5

Realer Operationsverstärker • • Verstärkungsfaktor paar hundert tausend Eingangswiderstand bis 1 MOhm Ausgangswiderstand bis 100 Ohm Frequenzbereich 0. . 100 MHz 08. 05. 2008 Operationsverstärker - D. Ye 6

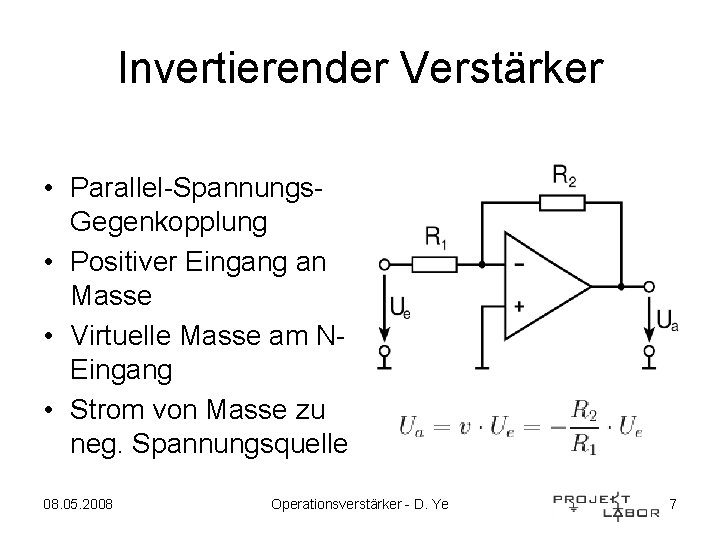

Invertierender Verstärker • Parallel-Spannungs. Gegenkopplung • Positiver Eingang an Masse • Virtuelle Masse am NEingang • Strom von Masse zu neg. Spannungsquelle 08. 05. 2008 Operationsverstärker - D. Ye 7

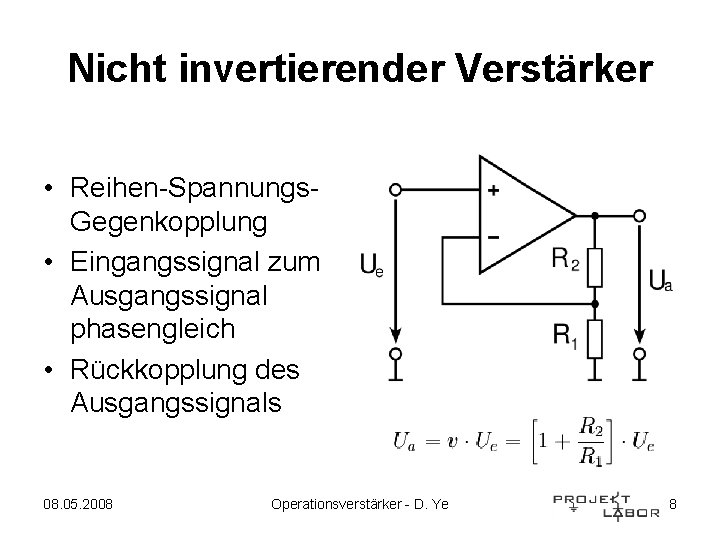

Nicht invertierender Verstärker • Reihen-Spannungs. Gegenkopplung • Eingangssignal zum Ausgangssignal phasengleich • Rückkopplung des Ausgangssignals 08. 05. 2008 Operationsverstärker - D. Ye 8

Addierer • Prinzip des invert. Verstärkers • Zwei oder mehr Eingänge • Weitere Spannungsquelle mögl. • Addieren von Spannungen und Strömen 08. 05. 2008 Operationsverstärker - D. Ye 9

Subtrahierer • Kombination eines Invert. und nicht invert. Verstärkers • Voraussetzung gleiche Verstärkung • Ausgangswiderstände niederohmig 08. 05. 2008 Operationsverstärker - D. Ye 10

Komparator ohne Hysterese • Einfache OPV-Schaltung • Analoger Spannungsvergleicher • Rechtechförmiges Ausgangssignal • Ausgang abhängig von Eingang Kennlinie des Komparators 08. 05. 2008 Operationsverstärker - D. Ye 11

Komparator mit Hysterese • Mitkopplung (positive Rückkopplung) • Schmitt-Trigger • Analoger Vergleicher mit Schwellwert • Hysterese-Spannung Kennlinie des Komparators 08. 05. 2008 Operationsverstärker - D. Ye 12

Quellen • • Operationsverstärker H. Vahldiek Operationsverstärker Hirschmann Operationsverstärker Jef Hay Grundschaltung K. Beuth/W. Schmusch Elemente der angewandten Elektronik 15. Auflage Skript Schaltungstechnik mit Operationsverstärkern Wikipedia (nur Bilder) 03. 05. 2008 08. 05. 2008 Operationsverstärker - D. Ye 13
