Reed Solomon encoder n RS Encoder RS187 207

Reed Solomon encoder n RS Encoder: RS(187, 207) t = 10. l 20 Byte의 RS Parity 인 Redundant 신호를 추가로 보냄. l 20개의 방정식 ---> 20개 (위치 10개, 신호값 10개)의 unknown이 있어도 식을 풀수 있음 Reed-Solomon (207, 187) t=10 parity generator polynomial.

Trellis encoder and decoder • 4 -state Trellis encoder of 8 VSB 8 -Level Symbol Mapper Trellis Encoder Y 2 Z 2 MAP Z 2 Z 1 Z 0 Y 1 Z 1 m 1 + m 0 Z 0 001 010 011 100 101 110 111 R -7 -5 -3 -1 +1 +3 +5 +7 R

인터리버 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 군집오류 발생 신호열 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 0 34 출력 출력 입력 33 0 5 10 15 20 25 30 1 6 11 16 21 26 31 2 7 12 17 22 27 32 3 8 13 18 23 28 33 4 9 14 19 24 29 34 5 10 15 20 25 30 1 6 11 입력 16 21 26 31 2 7 12 22 27 32 3 8 13 18 23 28 33 4 9 14 19 24 29 34 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 17 군집오류발생 인터리빙된 신호열 17 디인터리버 출력신호

Trellis encoder and decoder n Free Hamming Distance & Free Euclidean Distance S 0 (00) 000(-7) 010(-3) S 1 (01) 000(-7) 010(-3) 001(-5) S 2 (10) S 3 (11) Free Hamming Distance = 1+1+1 = 3 Free Euclidean Distance = ( -7+3) 2 + (-7+5) 2 + (-7+3) 2 = 6

Hamming Code: 8진수에 대한(6. 3) 해밍 부호 정보 해밍 부호 명칭 d 1 d 2 d 3 명칭 c 1 c 2 c 3 c 4 c 5 c 6 0 0 c 0 0 0 0 1 0 0 0 c 1 0 0 1 1 2 0 1 0 c 2 0 1 0 1 3 0 1 1 c 3 0 1 1 0 4 1 0 0 c 4 1 0 1 1 1 0 5 1 0 1 c 5 1 0 1 6 1 1 0 c 6 1 1 0 0 1 1 7 1 1 1 c 7 1 1 1 0 0 0

AES/EBU 디지털 오디오 데이터 구조 ONE FRAMET SUB FRAME B SUB FRAME A 32 BIT 4 4 SYNC AUX 20 AUDIO DATA SYNC WORD Z Z 4 CHANNEL A FRAME 0 4 V U C P SYNC CHANNEL B 20 AUX X FRAME 1 CHANNEL A FRAME 198 ONE AUDIO BLOCK 4 AUDIO DATA SYNC WORD X SYNC WORD Y Y 4 V U C P X Y CHANNEL B FRAME 0 SYNC

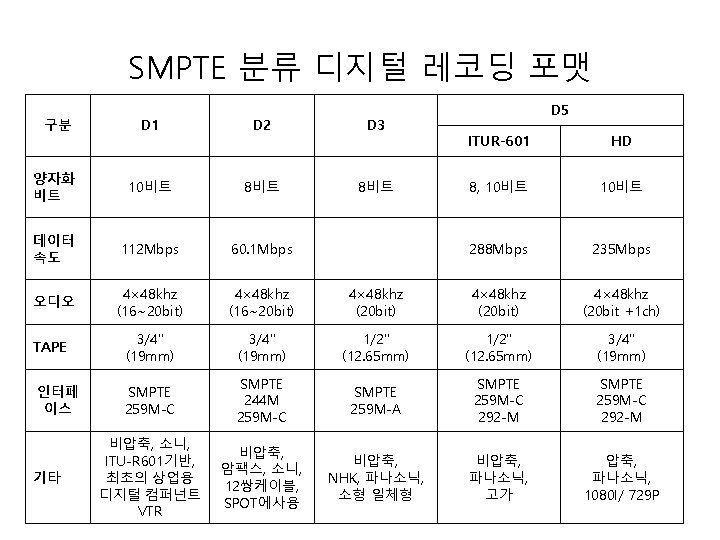

SMPTE분류 디지털 레코딩 포맷 구분 D 7 D 9(HD) D 10 D 11 D 12 양자화 비트 8비트 10비트 8 비트 10비트 데이터 속도 25 Mbps 100 Mbps 54. 84 Mbps 140 Mbps 100 Mbps 압축비 5: 1 14: 1 7: 1 1. 7: 1 오디오 2 CH AES 3 (16 bit) 8 CH AES 3 (16 bit) 4/8 CH AES 3 (24 bit) 4 CH AES 3 (20 bit) 8 CH AES 3 (16 bit) TAPE 1/4" (6. 35 mm) 3/4" (19 mm) 1/2" (12. 65 mm) 1/4" (6. 35 mm) 인터페 이스 IEEE-1394, SMPTE 259 M-C IEEE-1394, SMPTE 259 M-M SMPTE 259 M-C, 292 -M IEEE-1394, SMPTE 259 M-C JVC HDTV 시장 목 표 소니, MPEG IMX, HDCAM을 제외 한 모든 소니 제 품 사용가능 소니 HDCAM HD-SDI Digi beta SX, MPEG IMX와 후위호환성 파나소닉, DVCPRO 100, 4배 TAPE 속도 기타 파나소닉 (DVCPRO)

기타 디지털 레코딩 포맷 구분 DCT Betacam SX Digital Betacam DVCAM MINI DV 양자화 비트 4: 2: 2 8비트 데이터 속도 88 Mbps 18 Mbps 95 Mbps 25 Mbps 오디오 4 CH 20 bit 48 KHz 4 CH 16 bit 48 KHz 4 CH 20 bit 48 KHz 2/ 16/ 48 KHz 4/ 12/ 32 KHz 2 CH 16 bit 48 KHz TAPE 3/4" (19 mm) 1/2" (12. 65 mm) 1/4" (6. 35 mm) 6 mm 인터페 이스 IEEE-1394, SMPTE 259 M-C IEEE-1394, SMPTE 259 M-M SMPTE 259 M-C, 292 -M IEEE-1394, SMPTE 259 M-C 기타 Ampex, D 1 D 2와 같 은 카세트 사 용 Sony 저가전문용 취재, 전송, 서버기록, NLE 및 송출 까지 동 일포맷 사용 Sony, 고가이나 특성 우수 Sony, DVCPRO대응 뉴스제작에 유리 Panasonic등, 민수용 디지털 포맷

Data randomizer • Randomizer : 수신기에서 Carrier Recovery, Timing Recovery, Sync Recovery, Equalizer 에서 입력신호가 Random하다고 가정하고 신호처리를 하기 때문에 최악의 경우 '0'의 데이 타만 연속적으로 들어올 경우에도 Random한 신호로 만들어 줌. - Output = (incoming data bits) XOR (Randomizer output bits ), bit by bit

Interleaver & deinterleaver • Interleaver & Deinterleaver 의 역활 : 채널상에서 일 어나는 군집 에러(Burst Error)을 에러 정정 가능한 크기로 에러가 생긴 데이터를 분산시키는 것 • Block Interleaver의 예 (a) without Interleaver/Deinterleaver Channel channel에서의 burst error (b) with Interleaver/Deinterleaver Interleaving 송신기 RS후의 data frame De-interleaving channel에서의 burst error 수신기 RS전의 data frame

Convolutional de-interleaver • Convolutional de-interleaver

Trellis encoder • Trellis Encoder : 4 state feedback encoder n Trellis Coded Modulation (TCM) = Convolutional Encoder + Modulation

AES/EBU Audio Data Format

Block and Frame Format Right Left Frame 191 Start of Block Frame 0 Frame 1 X Channel 1 Y Channel 2 Z Channel 1 Y Channel 2 X Channel 1 Y Channel - Frame repeat 48 k. Hz : 20. 83 s, 44. 1 k. Hz : 22. 67 s - Block repeat 48 k. Hz : 3999. 36 s=4 ms, 44. 1 k. Hz : 4352. 64 s=4. 352 ms - A Block = 192 Frames - A Frame = 2 Subframes - Preamble X identifies Channel 1 after Frame 0 at Start of Block - Preamble Y identifies Channel 2 - Preamble Z identifies Channel 1 and the Start of Block

AES/EBU Frames & Subframes & Data rate Preamble(4) - 32 Bits/Subframe - 4 Preamble Bits Pre Data(24) - 24 Data Bits - 1 Validity Audio sample - 1 User Validity - 1 Channel status User Data - 1 Parity(Even parity) Channel Status Data Subframe Parity - Data rate 48 k. Hz : 32 bits/10. 415µs or 64 bits/20. 83 µs = 3. 072 Mb/s V U C P

Embedded Audio의 정의 - Subframe : 1 audio sample + preamble + aux bits + P, C, U, V - AES frame : 2 audio samples with other data = 64 bits - Channel Pair : 2 audio channels, 1 AES/EBU source - Audio Group : 4 channels, 2 channel pairs, separate data Ids Group Channels 1 1 -4 2 5 -8 3 9 - 12 4 13 - 16 Composite video : 1 Group Data ID 2 FF 1 FD 1 FB 2 F 9

Adapter to convert AES 3 id to AES 3. Input Signal AES 3 id AES 3 Type Unbalanced Balanced Connector BNC XLR-3 Impedance 75 Ω 110 Ω Minimum signal required 0. 165 Vp-p 0. 200 Vp-p Circuit Output Circuit Diagram of AES 3 to AES 3 id or S/PDIF converter.

Circuit Diagram of AES 3 to AES 3 id or S/PDIF converter.

Differences between AES 3 and S/PDIF AES 31 AES 36 AES 3 id 2 S/PDIF 3 Interface Balanced Unbalanced Connector XLR-3 CAT 5 BNC RCA Impedance 110 ohms 75 ohms Output Level 2 -7 Vp-p 1. 0 Vp-p 0. 5 Vp-p Max Output 7 Vp-p 1. 2 Vp-p 0. 6 Vp-p Max Current 64 m. A 1. 6 m. A 8 m. A Min Input 5 Cable Max Distance 0. 2 V STP 4 0. 2 V CAT 5 0. 32 V Coax 0. 2 V Coax 100 m 400 m 10 m

CAT-5(Categori-5)

BPM Encoding

AES/EBU XLR Figure 4. AES 3 to AES 3 id converter 25 pin D Connector

Trellis code interleaver n Intrasegment Interleaving

Convolutional interleaver - 52 data segment (intersegment) convolutional byte interleaver - provided to a depth of about 1/6 of a data field (4 ms deep) - synchronized to the first data byte of the data field - Only data bytes shall be interleaved
