Redressement et filtrage

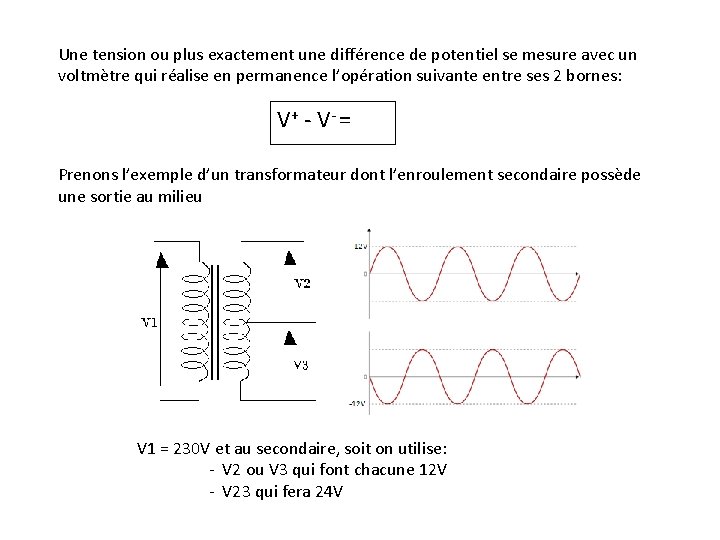

Une tension ou plus exactement une différence de potentiel se mesure avec un voltmètre qui réalise en permanence l’opération suivante entre ses 2 bornes: V+ - V - = Prenons l’exemple d’un transformateur dont l’enroulement secondaire possède une sortie au milieu V 1 = 230 V et au secondaire, soit on utilise: - V 2 ou V 3 qui font chacune 12 V - V 23 qui fera 24 V

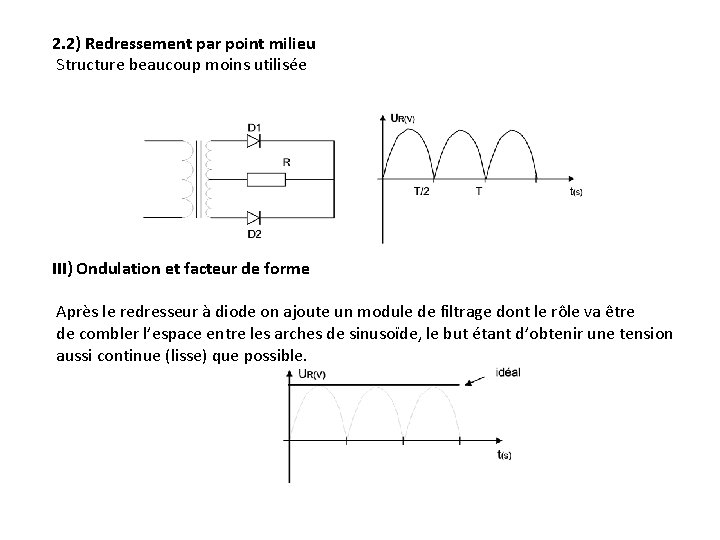

2. 2) Redressement par point milieu Structure beaucoup moins utilisée III) Ondulation et facteur de forme Après le redresseur à diode on ajoute un module de filtrage dont le rôle va être de combler l’espace entre les arches de sinusoïde, le but étant d’obtenir une tension aussi continue (lisse) que possible.

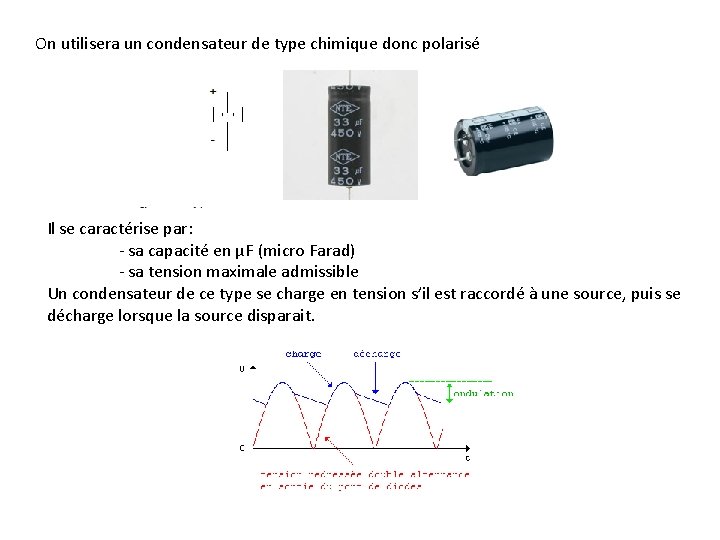

On utilisera un condensateur de type chimique donc polarisé Il se caractérise par: - sa capacité en µF (micro Farad) - sa tension maximale admissible Un condensateur de ce type se charge en tension s’il est raccordé à une source, puis se décharge lorsque la source disparait.

La tension redressée varie entre Umax et Umin. La valeur moyenne de cette tension correspond à la tension continue mesurée par un voltmètre en position DC - L’ondulation est donnée par la formule - Le taux d’ondulation ‘τ’, exprimé en %, est donné par la formule Pour une tension parfaitement continue, τ = 0 - Le facteur de forme ‘F’ est le quotient de la valeur efficace de la tension de sortie par la valeur moyenne Pour une tension parfaitement continue, F = 1

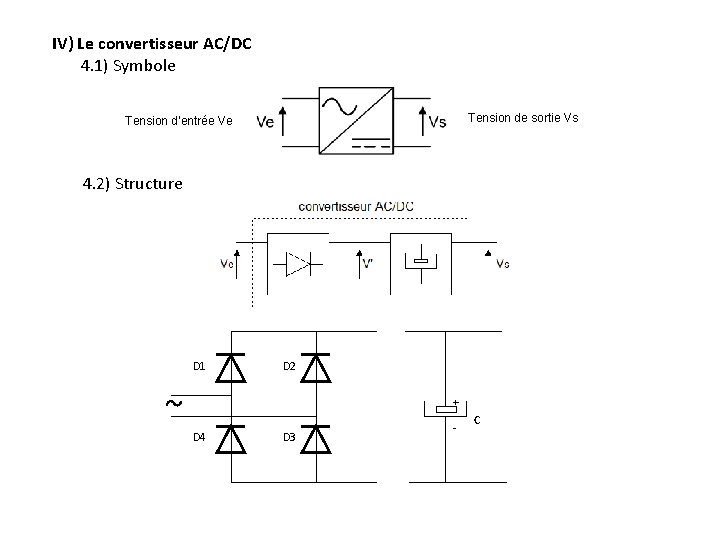

IV) Le convertisseur AC/DC 4. 1) Symbole Tension de sortie Vs Tension d’entrée Ve 4. 2) Structure D 1 ~ D 2 + D 4 D 3 - C

230 Vefficace ! Allure et valeur de V’ sans le module filtrage? Allure et valeur de Vs avec le module filtrage?

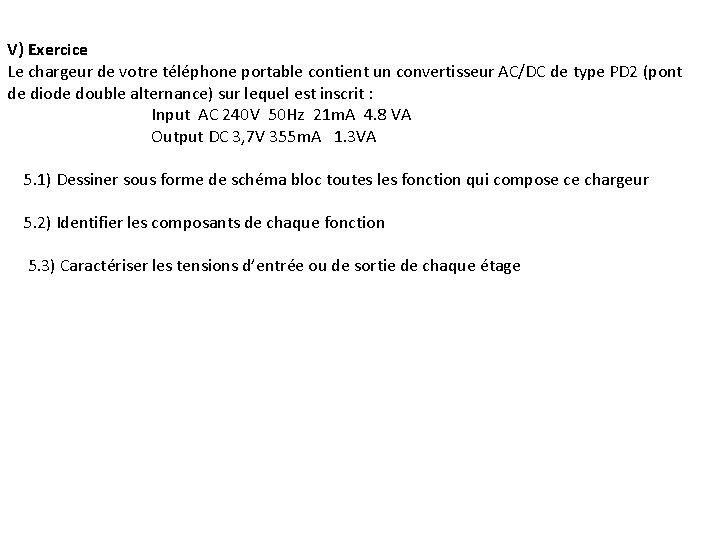

V) Exercice Le chargeur de votre téléphone portable contient un convertisseur AC/DC de type PD 2 (pont de diode double alternance) sur lequel est inscrit : Input AC 240 V 50 Hz 21 m. A 4. 8 VA Output DC 3, 7 V 355 m. A 1. 3 VA 5. 1) Dessiner sous forme de schéma bloc toutes les fonction qui compose ce chargeur 5. 2) Identifier les composants de chaque fonction 5. 3) Caractériser les tensions d’entrée ou de sortie de chaque étage
