Redes WAN

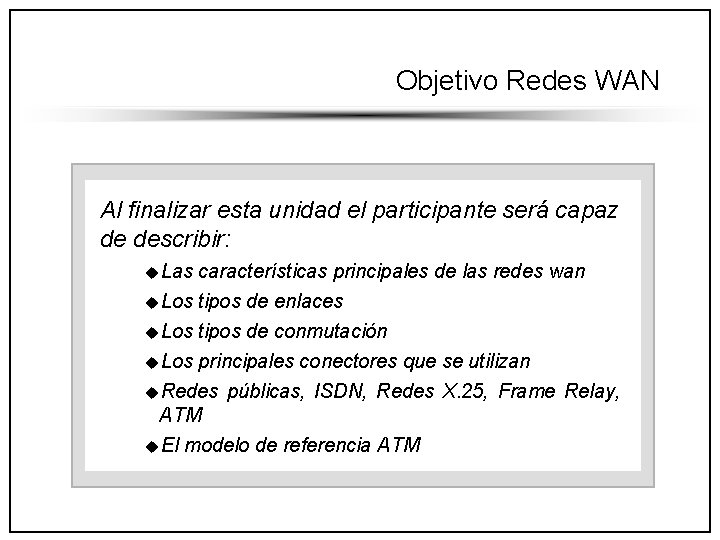

Objetivo Redes WAN Al finalizar esta unidad el participante será capaz de describir: u. Las características principales de las redes wan u. Los tipos de enlaces u. Los tipos de conmutación u. Los principales conectores que se utilizan u. Redes públicas, ISDN, Redes X. 25, Frame Relay, ATM u. El modelo de referencia ATM

Redes de área amplia Una red de área amplia, o WAN, se extiende sobre un área geográfica extensa, a veces un país o un continente; contiene una colección de máquinas dedicadas a ejecutar programas de usuario, llamaremos a estas máquinas hosts.

Facilidades Digitales de AT&T

Redes WAN Las Redes WAN nos permiten comunicar computadoras a largas distancias, haciendo uso de diversos protocolos de comunicación de datos.

Redes WAN Las hosts están conectadas por una subred de comunicación. El trabajo de la subred es conducir mensajes de una host a otra, así como el sistema telefónico conduce palabras del que habla al que escucha.

Redes WAN Como término genérico para las computadoras de conmutación, usaremos la palabra enrutador. La colección de líneas de comunicación y enrutadores (pero no las hosts) forman la subred.

Redes WAN El término "subred". Originalmente, sólo significaba la colección de enrutadores y líneas de comunicación que movían los paquetes de la host de origen a la host de destino.

Redes de área amplia En casi todas las WAN, la red contiene numerosos cables o líneas telefónicas, cada una conectada a un par de enrutadores. Si dos enrutadores que no comparten un cable desean comunicarse, deberán hacerlo indirectamente, por medio de otros enrutadores.

Redes de área amplia Cuando se envía un paquete de un enrutador a otro a través de uno o más enrutadores intermedios, el paquete se recibe completo en cada enrutador intermedio, se almacena hasta que la línea de salida requerida está libre, y a continuación se reenvía. A este tipo de subred se le llama de punto a punto, de almacenar y reenviar, o de paquete conmutado

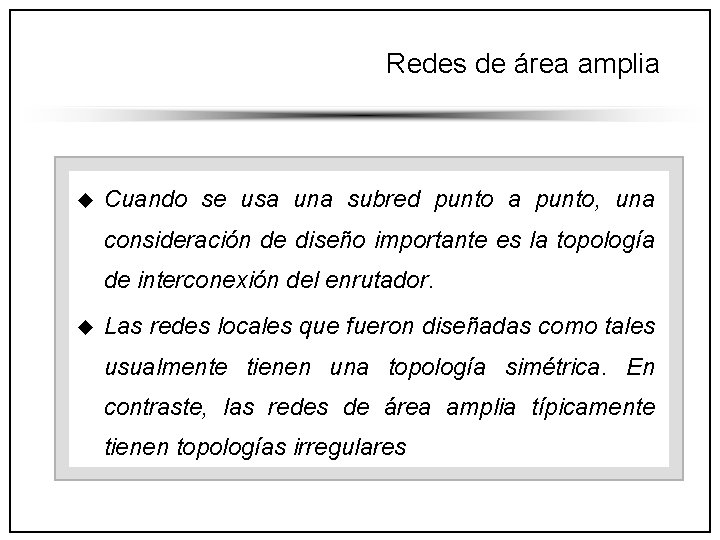

Redes de área amplia u Cuando se usa una subred punto a punto, una consideración de diseño importante es la topología de interconexión del enrutador. u Las redes locales que fueron diseñadas como tales usualmente tienen una topología simétrica. En contraste, las redes de área amplia típicamente tienen topologías irregulares

Enlaces Punto a Punto

Enlace Tipo Nube u Permiten una conectividad más económica que las de los enlaces punto a punto u Los enlaces tipo nube operan como punto a punto cuando se establece la comunicación entre los usuarios finales u Existen 3 tipos de redes con enlaces tipo nube: u. Conmutación de circuitos u. Conmutación de paquetes u. Conmutación de celdas

Enlaces Tipo Nube WAN

Conmutación de Circuitos u La conmutación de circuitos (Circuit Switching) opera reservando un canal completo entre los usuarios finales u Se garantiza la disponibilidad de todo el canal pues no se comparte con nadie más mientras la conexión exista u Ejemplos de Circuit Switching son: la red telefónica conmutada (RTC) conocida en inglés como POTS (Plain Old Telephone System) o PSTN (Public Switched Telephone Network), y la red digital de servicios integrados (RDSI) conocida en inglés como ISDN (Integrated Services Digital Network)

Conmutación de Circuitos

Conmutación de paquetes u La conmutación de paquetes (Packet Switching) opera reservando un circuito virtual entre los usuarios finales u Puede haber retrasos debido a que algunos enlaces pueden ser compartidos entre varias parejas de usuarios finales u Si se cae algún enlace intermedio la red intenta restablecer el circuito virtual por otros enlaces u Ejemplos de redes Packet Switching conocidas como Packet Switched Networks (PSN) son las redes X. 25 y Frame Relay

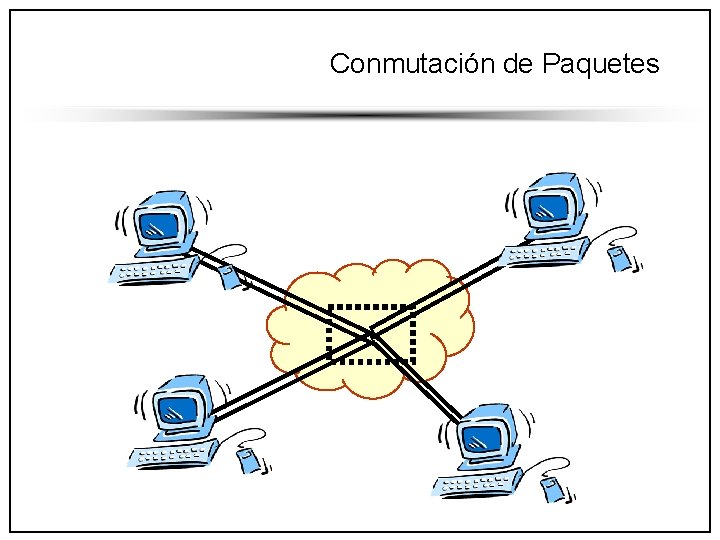

Conmutación de Paquetes

Conmutación de celdas u Cel Switching o Conmutación de celdas opera en forma análoga a Packet Switching pero con unidades de información de tamaño corto y fijo (celdas) u Los retrasos y sus variaciones son pequeños debido a que aunque existan enlaces compartidos entre parejas de usuarios finales las celdas son conmutadas (switcheadas) muy rápidamente por hardware en vez de software u Si se cae algún enlace intermedio la red intenta restablecer el circuito virtual por otros enlaces, ejemplo de Cel Switching es ATM

Conmutación de Celdas

Redes Públicas u Las compañías de teléfonos y de otro tipo ya empezaron a ofrecer servicios de red a cualquier organización que desee suscribirse. u La subred es propiedad del operador de la red y proporciona el servicio de comunicación a las hosts y terminales del cliente. u Tal sistema se llama red pública; es análogo al sistema telefónico público y con frecuencia es parte de él.

Servicio de datos conmutados Multimegabits SMDS (switched multimegabit data service, servicio de datos conmutado de multimegabits) se diseñó para conectar entre sí múltiples LAN, en muchos casos en las sucursales y en las fábricas de una sola compañía.

Servicio de datos conmutados Multimegabits u Consideremos una compañía con cuatro oficinas en cuatro ciudades diferentes, cada una con su propia LAN. u A la compañía le gustaría conectar todas las LAN, de modo que los paquetes puedan ir de una LAN a otra. u Una solución sería rentar seis líneas de alta velocidad y conectar por completo las LAN. u Ciertamente, tal solución es posible pero cara.

Servicios de Datos Conmutados Multimegabites

Formato del paquete SMDS u Las direcciones de origen y de destino consisten en un código de 4 bits seguido de un número telefónico de hasta 15 dígitos decimales. u Cada dígito se codifica en un campo de 4 bits. u Los números telefónicos contienen el código del país, el código de área y el número de suscriptor. u Cuando un paquete llega a la red SMDS, el primer enrutador verifica que la dirección de origen corresponda a la línea entrante, para prevenir fraudes de facturación. u Si la dirección es incorrecta el paquete simplemente se descarta; si es correcta, el paquete se envía hacia su destino.

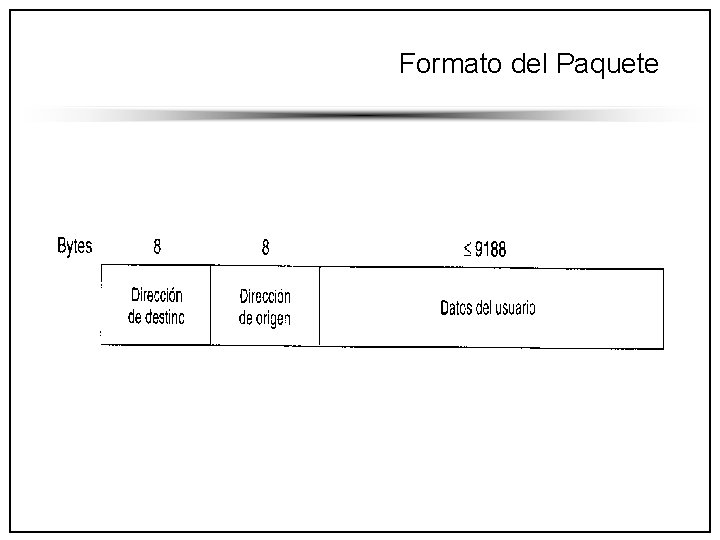

Formato del Paquete

Recomendaciones V. 24 u La especificación conocida como RS-232 es el estándar de las interfaces que se establecen entre el DCE (provisto por el carrier) y el DTE (provisto por el fabricante de hardware). u El estándar V. 24 es funcionalmente idéntico a RS 232 C y describe los parámetros operacionales de cada una de las señales, así como las diferentes relaciones lógicas que existen entre ellos.

Recomendaciones V. 24 Este estándar establece un nivel de transmisión de datos máximo entre el DTE y el DCE que es de 20 kbps. Debido a su uso extensivo las definiciones de señal para cada circuito y sus relaciones son diferentes como observaremos más adelante.

Recomendaciones Estándar V. 24 u Características de las señales eléctricas. u Descripción intercambio u Una lista de subconjuntos estándar de circuitos de intercambio específicos para ciertos grupos de aplicaciones de sistemas de comunicación. funcional de los circuitos de

Circuitos Intercambiables v. 24 Cada interfaz es definida por una señal específica y se adecua en su definición según las combinaciones de diferentes tipos de modems que se utilicen (línea privada, línea conmutada, dial up, etc. )

Circuitos Intercambiables v. 24

Características Mecánicas y Eléctricas V. 24 u Circuito AA (Protective ground) u Circuito AB (signal ground) u Circuito BA (transmit data)

Características Mecánicas y Eléctricas V. 24 En todos los sistemas el DTE no debe transmitir datos a menos que exista una condición de marca en cualquiera de los siguientes circuitos: u. Circuito CA (Request to send) u. Circuito CB (Clear to send) u. Circuito CC (Data Set Ready) u. Circuito CD (Data Terminal Ready)

Características Mecánicas y Eléctricas V. 24 Todas las señales de datos que sean transmitidas a través de la interface en circuito BA durante el tiempo que se mantenga una condición de marca para cualquiera de los cuatro circuitos mencionados, será transmitida al canal de comunicación.

Características Mecánicas y Eléctricas V. 24 Circuito BB (Receve Data) Circuito CA (Request to Send) Circuito CB (Clear to Send) Circuito CC (Data Set Ready) w El DCE local esta conectado a un canal de comunicación w El DCE local no esta en prueba, transmisión o modo de marcaje. w El DCE local ha terminado las funciones de tiempo requeridas por sistemas de conmutación para completar el establecimiento de llamadas.

Características Mecánicas y Eléctricas V. 24 • • • Circuito CD (Data Terminal Ready) Circuito CC (Ring Indicator) Circuito CF (Receive Line Signal Detector) Circuito CG (Signal Quality Detector) Circuito CH (Data Signal Rate Selector) utilizando la fuente del DTE. • Circuito CI (Data Signal Rate Selector) utilizando la fuente del DCE.

Características Mecánicas y Eléctricas V. 24 • Circuito DA (Transmiter Signal Element Timing) usando al DTE como origen. • Circuito DB (Transmiter Signal Element Timing) usando al DCE como origen. • Circuito DD (Receiver Signal Element Timing) utilizando DTE como origen. • Circuito SBA (Secondary Transmiter Data) • Circuito SBB (Secondary Receive Data) • Circuito SCA (Secondary Request to Send) • Circuito SCB (Secondary Clear to Send)

Eliminador Modem V. 24 (Null Modem) Synchronous y Asynchronous • Existen dos tipos de null modems: • sincronos • asincronos • La diferencia estriba en la forma de transferir los datos utilizando una parámetro de sincronía y otro utilizando la transferencia ordenada de datos pero sin parámetro de sincronía.

Redes X. 25 • Desarrollado por la CCITT en los años setenta. • El protocolo de capa física con señalamiento digital fue reemplazado por otro estándar similar al RS-232. • En la capa de enlace hay variantes orientadas al control de los errores de la línea telefónica. • La capa de red se encarga de asignar direcciones, control de flujo, confirmación de entrega e interrupciones. • X. 25 establece circuitos virtuales y posteriormente puede enviar paquetes de hasta 128 bytes, que se entregan en forma confiable y ordenada

Circuitos virtuales X. 25 está orientado a la conexión y trabaja con circuitos virtuales tanto conmutados como permanentes. Un circuito virtual conmutado se crea cuando una computadora envía un paquete a la red y pide que se haga una llamada a una computadora remota.

Circuitos Virtuales • Un circuito virtual permanente se usa de la misma forma que uno conmutado pero se establece previamente por un acuerdo entre el cliente y la portadora, siempre está presente y no se requiere una llamada que lo establezca para poder usarlo. • Un circuito de este tipo es semejante a una línea rentada. • Puesto que el mundo todavía está lleno de terminales que no hablan X. 25, se definió otro grupo de normas que describen cómo una terminal ordinaria que se comunica con una red pública X. 25.

Eliminador Modem V. 24 (Null Modem) Synchronous y Asynchronous • La transferencia de datos que se realiza entre dos computadoras a corta distancia se acompaña por lo regular de un cable llamado null modem. • Este cable invierte el sentido de los alambres que son conectados al puerto serial de cada computadora, de tal forma que el extremo del cable para la computadora A tendrá la condición de “envío de datos” e irá conectado directamente al extremo del cable de la computadora B que tendrá la condición de “recepción de datos”.

Estructura de X. 25 Nivel 3. Constituye la interfaz lógica del nivel de paquetes. • A este nivel se encuentran definidos los formatos de los paquetes y los procedimientos para su intercambio conteniendo información de control y datos del usuario. La entidad transmitida a este nivel es un Paquete. Nivel 2. Constituye la interfaz lógica del nivel de Frames. • A este nivel se define el procedimiento para accesar el enlace DTE/DCE para permitir el intercambio de información. El elemento transferido es el frame. Nivel 1. En este nivel se definen las características mecánicas, eléctricas, funcionales y de procedimientos para activar y desactivar el medio físico entre el DTE y el DCE. El elemento transferido a este nivel es el Bit.

Niveles de X. 25

Paquetes

X. 25 u X. 25 al Nivel 1 define: u Las características físicas de la interfaz DTE/DCE u Especifica las características mecánicas, eléctricas, funcionales u Procedimientos para activar mantener y desactivar la conexión física entre el DCE y el DTE.

X. 21 vs. X. 21 bis u u El CCITT desarrollo también una serie de recomendaciones agrupadas en la Recomendación X. 21. La diferencia entre X. 21 y X. 21 bis debe, por lo tanto, estar perfectamente aclarada. u X. 21 puede ser aplicada al Nivel 1 de X. 25 dado que éste está diseñado para enlazar DTEs a una red en el nivel físico. u Sin embargo, X. 21 no permite llevar a cabo la conexión de un DTE a una red vía MODEM para manejar señales de voz, (X. 21 bis sí lo permite).

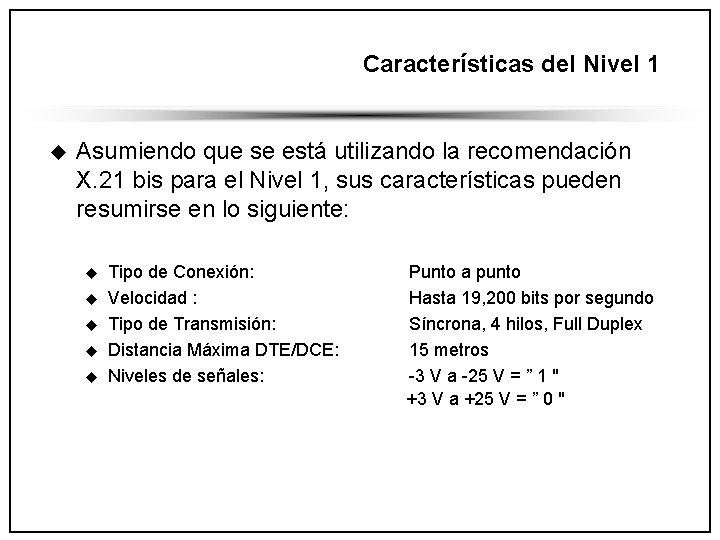

Características del Nivel 1 u Asumiendo que se está utilizando la recomendación X. 21 bis para el Nivel 1, sus características pueden resumirse en lo siguiente: u u u Tipo de Conexión: Velocidad : Tipo de Transmisión: Distancia Máxima DTE/DCE: Niveles de señales: Punto a punto Hasta 19, 200 bits por segundo Síncrona, 4 hilos, Full Duplex 15 metros -3 V a -25 V = ” 1 " +3 V a +25 V = ” 0 "

Funciones de cada Circuito en la Interfaz DTE/DCE

DTE que se inserta con DCE

Propósito del Nivel 2

Nivel 2 u u El modelo OSI-ISO se refiere al Nivel 2 como Enlace de Datos (Data link Layer) Define su propósito como: u La transferencia libre de errores de unidades de información de un extremo del enlace físico de usuario/red a otro. u La tarea del protocolo del Nivel 2 es u. Aprovechar la capacidad de transmisión proporcionada por el enlace físico y u. Transformar esto en una línea que aparezca libre de errores de transmisión para el siguiente nivel superior, que es el Nivel de Paquetes.

Nivel 2 u Los mecanismos del Nivel 2 u Almacenan la transformación dividiendo la cadena de bits en porciones de tamaño específico llamados frames u Transmite secuencialmente y u Procesa los frames de reconocimiento que regrese el receptor. u No debe olvidarse que los frames serán transmitidos utilizando el modo fullduplex de transmisión a través de un enlace asíncrono, punto a punto.

Protocolo Link Access Procedure Balanced (LAPB) u Responsable de : u Establecimiento del enlace (Link Set-up). u Asegura que ambas partes (DTE y DCE) estén listas para transmitir y recibir frames utilizando un frame de comandos. u Si la otra parte está lista, lo reconoce con un frame de respuesta. u La codificación del frame es la que determina si se trata de un comando o de una respuesta. u Transferencia de información (Information Transfer). u Se transfieren frames conteniendo los mensajes del usuario u Verifica que dichos frames lleguen en la secuencia correcta y libres de errores al receptor. u Desconexión del enlace (Link Disconnect ). u Establece que la transferencia de información se ha completado, u Se desconecta lógicamente mediante un comando, recibiendo un reconocimiento.

Tipo de Frames u u u Frames de formato no-numerado (Unnumbered Format Frames) u Llamados U Frames que son transmitidos para desconectar y conectar lógicamente el DTE y el DCE. Frames con el formato de información (l Frames) que contienen paquetes y por tanto, información del usuario. Frames de formato de supervisión (S Frames) que son transmitidos para mantener el enlace DTE/DCE libre de errores controlando el flujo de los Frames transmitidos y devolviendo frames que contengan errores.

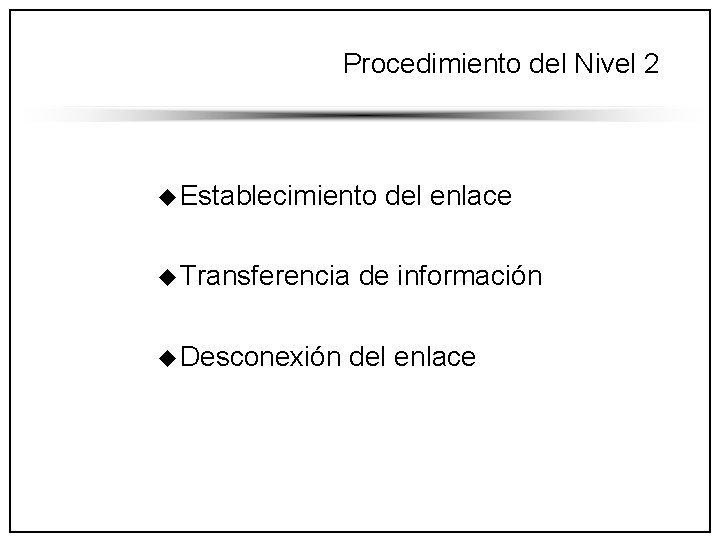

Procedimiento del Nivel 2 u Establecimiento u Transferencia u Desconexión del enlace de información del enlace

Establecimiento del Enlace u u u El enlace DTE/DCE se establece con el frame SABM Dado que el frame será enviado como un comando debe ser reconocido por la parte secundaria con una respuesta UA. El intercambio de Frames sólo puede darse después de haber completado exitosamente esta fase.

Transferencia de Información u u u Una vez que se ha establecido el enlace DTE/DCE, puede llevarse a cabo el intercambio de información. Durante el intercambio de información, se puede plantear la pregunta ¿ Cuantos Frames puede recibir la parte secundaria antes de enviar un reconocimiento? La respuesta es un valor (llamado Parámetro K) establecido de común acuerdo entre el usuario y la red al momento de la subscripción.

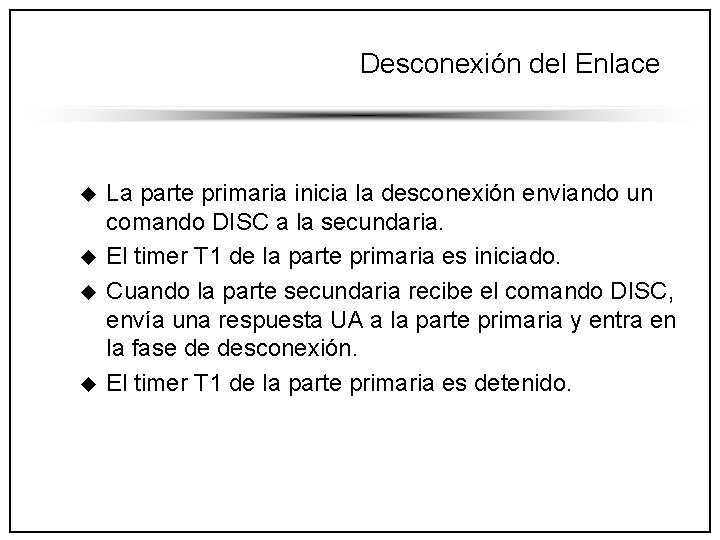

Desconexión del Enlace u u La parte primaria inicia la desconexión enviando un comando DISC a la secundaria. El timer T 1 de la parte primaria es iniciado. Cuando la parte secundaria recibe el comando DISC, envía una respuesta UA a la parte primaria y entra en la fase de desconexión. El timer T 1 de la parte primaria es detenido.

Recuperación de Errores u u Un mecanismo importante del Nivel 2 es el procedimiento de timing que mide el tiempo entre el envío de un comando y la recepción de su reconocimiento. Si el tiempo medido excede un valor preestablecido (T 1) el comando será transmitido con el bit P activado para solicitar una respuesta inmediata. El monto de posibles retransmisiones de un mismo frame también está preestablecido por el parámetro N 2. Si N 2 es excedido, se implementa un proceso adecuado de inicialización.

X. 25 Nivel 3 u u El nivel más alto de protocolo definido por X. 25 es llamado nivel de paquetes, o referido comúnmente como Nivel 3. Dado que el Nivel 3 del protocolo X. 25 se aplica al nivel de red del modelo de referencia OSI, podemos deducir que los términos "Nivel de paquetes", "Nivel de red" o "Nivel 3" de X. 25 se refieren a la misma cosa, que consiste en gobernar el intercambio de paquetes a través del enlace DTE/DCE.

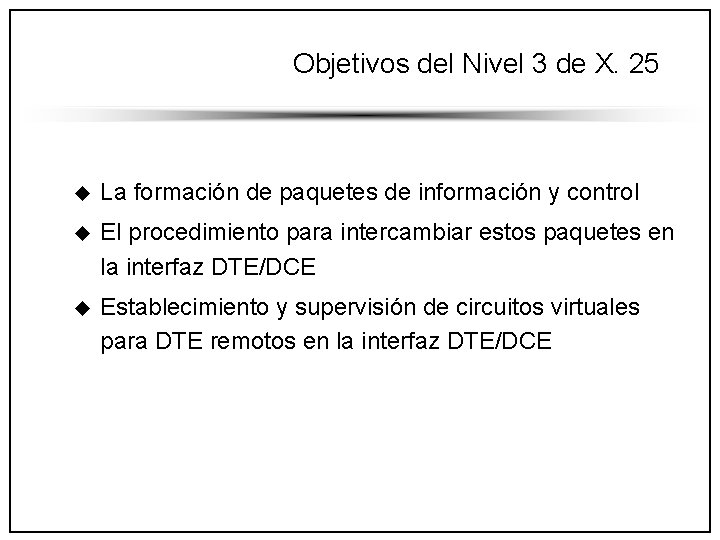

Objetivos del Nivel 3 de X. 25 u La formación de paquetes de información y control u El procedimiento para intercambiar estos paquetes en la interfaz DTE/DCE u Establecimiento y supervisión de circuitos virtuales para DTE remotos en la interfaz DTE/DCE

Circuitos Virtuales u Cuando dos DTEs intercambian paquetes a través de un PSN (Packed Switched Node), establecen un circuito virtual entre ellos. u El término "virtual" es utilizado para describir el circuito porqué no hay una conexión física entre los DTEs; la red los conecta por la asociación lógica de las direcciones de origen y destino de sus paquetes en transito.

Circuitos Virtuales u X. 25 hace una distinción importante respecto a los circuitos virtuales: u Si la asociación lógica entre los dos DTEs se mantiene en forma permanente los dos DTEs tendrán un circuito virtual permanente (Permanent Virtual Circuit - PVC), pero si la asociación se mantiene solamente durante la duración de la llamada, o mientras alguno de los dos lados tenga datos que enviar, los DTEs tendrán un circuito virtual cambiante (Switched Virtual Circuit - SVC).

Nomenclatura de los DTEs en Circuitos Virtuales u En el Nivel 3, la existencia de dos DTEs en los puntos terminales del circuito virtual puede provocar confusiones para su referencia. Por tanto se ha establecido la convención de denominar al DTE que inicia la comunicación, DTE marcante (calling DTE) y denominar a la otra parte DTE llamado (called DTE) u Después que la llamada se ha establecido la distinción de los DTEs ya no es tan relevante porqué los circuitos virtuales tienen capacidades fullduplex y por lo tanto, los DTEs involucrados pueden intercambiar paquetes simultáneamente. Adicionalmente se ha establecido la convención de llamar a un DTE del circuito virtual DTE loca/ y llamar al otro remoto

Procedimiento Nivel 3

Procedimiento Nivel 3 u Establecimiento de la conexión. u Esta fase aplica solamente a procesos del Nivel 3 en SVCs (Switched Virtual Circuit ). u En este caso, un DTE indica que desea establecer un circuito virtual con un DTE remoto enviando un paquete CALL REQUEST. u El encabezado de este paquete contendrá entre otras cosas la dirección del DTE remoto.

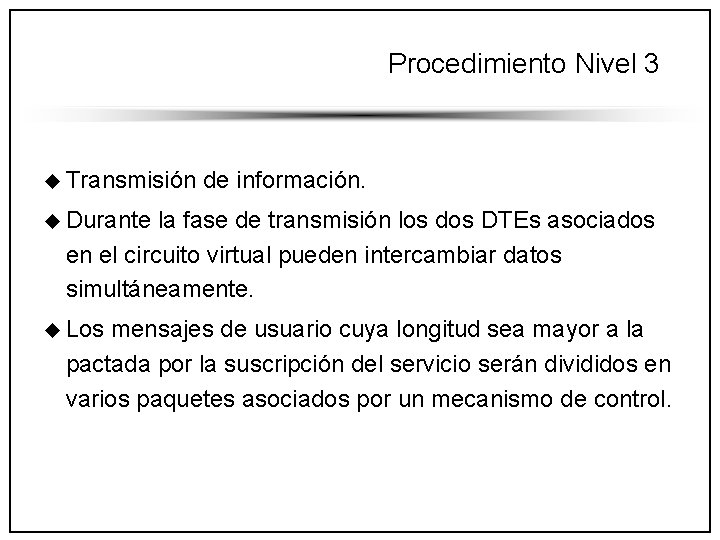

Procedimiento Nivel 3 u Transmisión de información. u Durante la fase de transmisión los dos DTEs asociados en el circuito virtual pueden intercambiar datos simultáneamente. u Los mensajes de usuario cuya longitud sea mayor a la pactada por la suscripción del servicio serán divididos en varios paquetes asociados por un mecanismo de control.

Procedimiento Nivel 3 u Desconexión. u La fase de desconexión sólo puede ocurrir en procedimientos de intercambio de paquetes en un SVC u Cualquiera de los DTEs así como el DCE pueden iniciar el proceso de desconexión enviando un paquete CLEAR REQUEST. u Cuando el DTE reciba un CLEAR REQUEST en forma de CLEAR INDICATION, deberá contestar con un CLEAR CONFIRMATION, con lo cual se liberará el circuito virtual en uso

Frame Relay u El frame relay (retransmisión de marco) u Es un servicio para personas que quieren una forma lo más austera posible u Orientada a la conexión u Para mover bits de A a B a una velocidad razonable y bajo costo u Su existencia se debe a cambios en la tecnología en las últimas dos décadas.

Frame Relay u Se puede pensar en el frame relay como una línea virtual rentada. u El cliente renta un circuito virtual permanente entre dos puntos y entonces puede enviar frames (es decir, paquetes) de hasta 1600 bytes entre ellos. u También es posible rentar circuitos virtuales permanentes entre un lugar determinado y muchas otras localidades, de modo que cada marco lleve un número de 10 bits que le diga cuál circuito virtual usar.

Frame Relay u La diferencia entre una línea rentada real y una virtual es que: u Con una real, el usuario puede enviar tráfico durante todo el día a máxima velocidad. u La empresa proveedora cobra mucho menos por una línea virtual que por una física. u Además de competir con las líneas rentadas, el frame relay también compite con los circuitos virtuales permanentes de X. 25, excepto que opera a altas velocidades, usualmente a 1. 5 Mbps, y ofrece menos funciones.

Frame Relay • El frame relay proporciona un servicio mínimo que básicamente es una forma de determinar el inicio y el fin de cada marco y de detectar errores de transmisión. • Si se recibe un marco defectuoso, el frame relay simplemente lo descarta. • Corresponde al usuario descubrir que se perdió un bloque y emprender la acción necesaria para recuperarlo. • A diferencia de X. 25, frame relay no proporciona acuses de recibo ni control de flujo normal. Sin embargo, tiene un bit en el encabezado que un extremo de la conexión puede encender para indicar al otro que hay problemas.

ISDN de Banda Ancha y ATM • Aun si los servicios antes mencionados llegaran a ser populares, las compañías telefónicas enfrentan todavía un problema mucho más fundamental: las redes múltiples. • El POTS o Plain Old Telephone Service y Telex utilizan la red antigua de circuitos conmutados. • Todos los nuevos servicios de datos, como SMDS y Frame Relay, emplean sus propias redes de conmutación de paquetes. • DQDB es diferente, y la red interna de administración de llamadas de la compañía de teléfonos (SSN 7) es otra red adicional.

ISDN de Banda Ancha y ATM • El nuevo servicio de área amplia se llama B-ISDN (Broadband Integrated Services Digital Network, Red Digital de Servicios Integrados de Banda Ancha); ofrecerá vídeo sobre pedido, televisión en vivo de muchas fuentes, correo electrónico, multimedia de movimiento total, música con calidad de disco compacto, interconexión de LAN, transporte de alta velocidad para datos científicos e industriales y muchos otros servicios en los que ni siquiera se ha pensado, todo por la línea telefónica.

ISDN de Banda Ancha y ATM • La tecnología subyacente que hace posible la B-ISDN se llama ATM (Asynchronous Transfer Mode, Modo de Transferencia Asíncrono) debido a que no es síncrono (atado a un reloj maestro), como lo está la mayor parte de las líneas telefónicas de larga distancia.

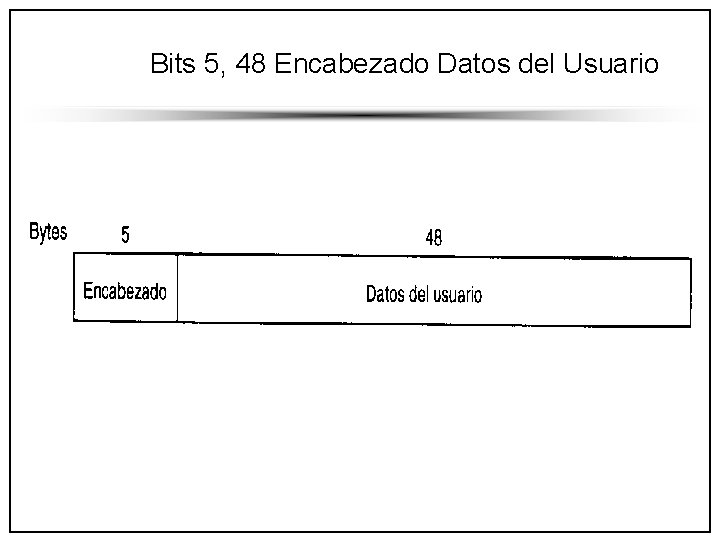

ISDN de Banda Ancha y ATM • La idea en que se basa la ATM consiste en transmitir toda la información en paquetes pequeños de tamaño fijo llamados células. • Las celdas tienen una longitud de 53 bytes, de los cuales cinco son de encabezado y 48 de carga útil. • ATM es tanto una tecnología, como un servicio potencial. • A veces se llama al servicio Cell Relay, como analogía con Frame Relay.

Bits 5, 48 Encabezado Datos del Usuario

ATM El uso de una tecnología de conmutación de celdas es un rompimiento drástico con la tradición centenaria de la conmutación de circuitos (estableciendo una trayectoria de cobre) dentro del sistema de teléfonos. Son muchas las razones por las que se escogió la conmutación de celdas, entre ellas están las siguientes. • Primero, la conmutación de celdas es altamente flexible y puede manejar con facilidad tanto tráfico de velocidad constante (audio, vídeo) como variable (datos). • Segundo, a las velocidades tan altas que se contemplan (los gigabits por segundo están al alcance de la mano), la conmutación digital de las celdas es más fácil que el empleo de las técnicas tradicionales de multiplexión, en especial si se usa fibra óptica. • Tercero, para la distribución de televisión es esencial la difusión; esto lo puede proporcionar la conmutación de celdas pero no la de circuitos.

ATM • Las redes ATM son orientadas a la conexión • Las redes ATM se organizan como las WAN tradicionales • La velocidad de 155 Mbps se escogió porque es cercana a lo que se necesita para transmitir televisión de alta definición

El modelo de referencia B-ISDN ATM • Regresemos ahora a la tecnología de ATM, especialmente su aplicación en el sistema telefónico (futuro). • La ISDN de banda ancha con ATM tiene su propio modelo de referencia, diferente del modelo OSI y también del modelo TCP/IP. • Este modelo consiste en tres capas: la capa física, la capa ATM y la capa de adaptación de ATM, más cualquier cosa que los usuarios quieran poner encima.

ATM • La capa física tiene que ver con el medio físico: voltajes, temporización de bits y varias consideraciones más. ATM no prescribe un conjunto de reglas en particular, pero en cambio dice que las celdas ATM se pueden enviar por sí solas por un cable o fibra o bien se pueden empacar dentro de la carga útil de otros sistemas portadores. En otras palabras, ATM se diseñó para que fuera independiente del medio de transmisión. • La capa ATM tiene que ver con las celdas y su transporte; define la organización de las celdas y dice lo que significan los campos del encabezado. Esta capa también tiene que ver con el establecimiento y la liberación de circuitos virtuales y aquí es donde localiza el control de la congestión.

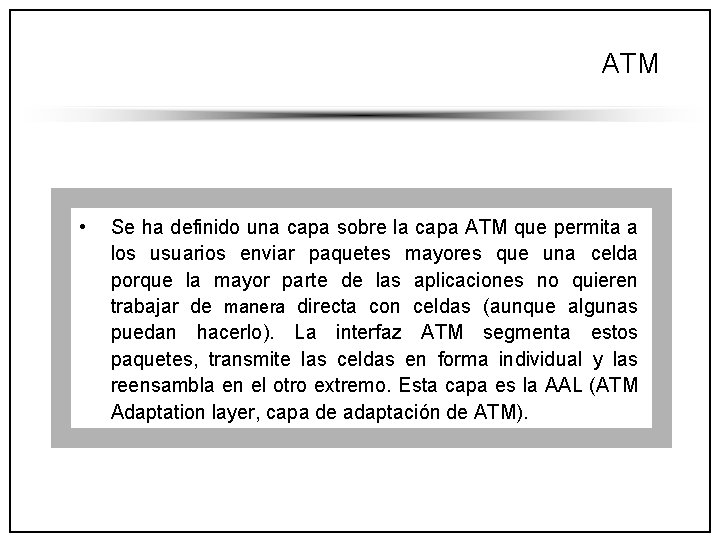

ATM • Se ha definido una capa sobre la capa ATM que permita a los usuarios enviar paquetes mayores que una celda porque la mayor parte de las aplicaciones no quieren trabajar de manera directa con celdas (aunque algunas puedan hacerlo). La interfaz ATM segmenta estos paquetes, transmite las celdas en forma individual y las reensambla en el otro extremo. Esta capa es la AAL (ATM Adaptation layer, capa de adaptación de ATM).

ATM • • A diferencia de los antiguos modelos de referencia bidimensionales, el modelo ATM se define en tres dimensiones. El plano de usuario se encarga del transporte de los datos, el control de flujo, la corrección de errores y otras funciones de usuario. En contraste, el plano de control tiene que ver con la administración de la conexión. Las funciones de gestión de capas y planos se relacionan con la administración de recursos y la coordinación intercapas. Las capas física y AAL se dividen, cada una, en dos subcapas, una en el fondo que hace el trabajo y una subcapa de convergencia en la parte superior que proporciona la interfaz adecuada con la capa de arriba. En la figura 1 -31 se indican las funciones de las capas y subcapas.

El Modelo de Referencia B-ISDN ATM

Las Capas y Subcapas de ATM

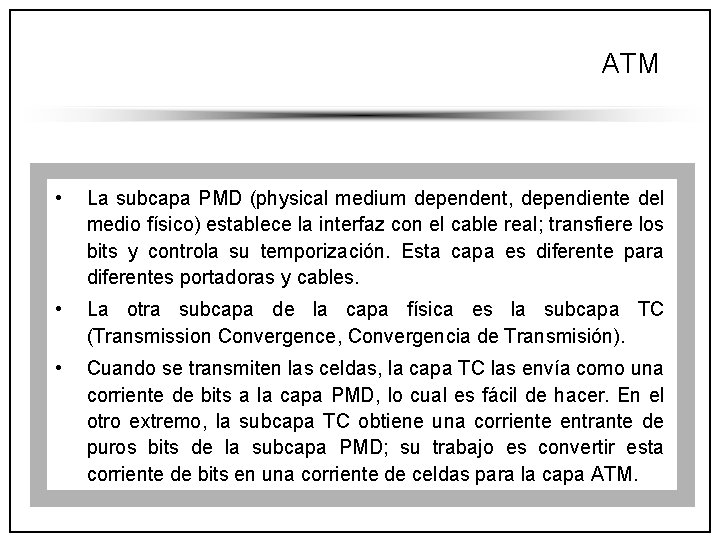

ATM • La subcapa PMD (physical medium dependent, dependiente del medio físico) establece la interfaz con el cable real; transfiere los bits y controla su temporización. Esta capa es diferente para diferentes portadoras y cables. • La otra subcapa de la capa física es la subcapa TC (Transmission Convergence, Convergencia de Transmisión). • Cuando se transmiten las celdas, la capa TC las envía como una corriente de bits a la capa PMD, lo cual es fácil de hacer. En el otro extremo, la subcapa TC obtiene una corriente entrante de puros bits de la subcapa PMD; su trabajo es convertir esta corriente de bits en una corriente de celdas para la capa ATM.

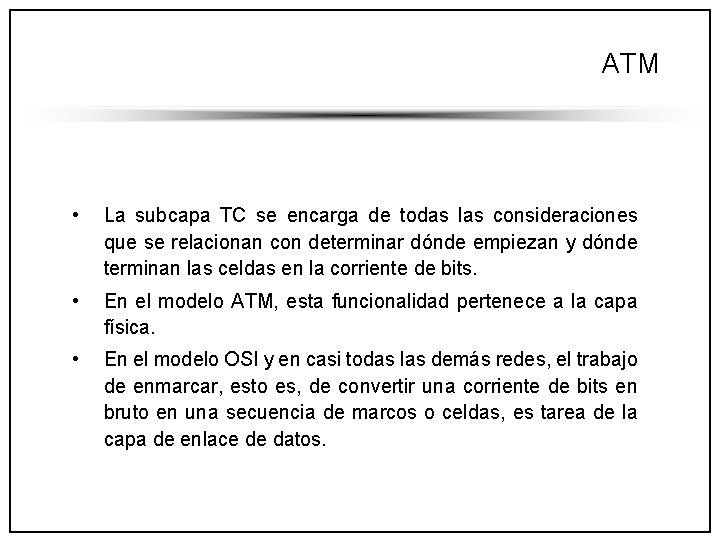

ATM • La subcapa TC se encarga de todas las consideraciones que se relacionan con determinar dónde empiezan y dónde terminan las celdas en la corriente de bits. • En el modelo ATM, esta funcionalidad pertenece a la capa física. • En el modelo OSI y en casi todas las demás redes, el trabajo de enmarcar, esto es, de convertir una corriente de bits en bruto en una secuencia de marcos o celdas, es tarea de la capa de enlace de datos.

ATM • La capa ATM es una mezcla de las capas de enlace de datos y de red de OSI, pero no se divide en subcapas. La capa AAL se divide en la subcapa SAR (segmentation and reassembly, segmentación y rensamblado) y la CS (convergence sublayer, subcapa de convergencia). • La subcapa inferior divide los paquetes en celdas en el lado de la transmisión y los vuelve a armar de nuevo en el destino. • La subcapa superior hace posible tener sistemas ATM que ofrezcan diferentes clases de servicios a diferentes aplicaciones (por ejemplo, la transferencia de archivos y el vídeo sobre pedido tienen diferentes necesidades en lo concerniente a manejo de errores, temporización, etcétera).

ATM • La otra subcapa de la capa física es la subcapa TC (transmission convergence, convergencia de transmisión). • Cuando se transmiten las celdas, la capa TC las envía como una corriente de bits a la capa PMD, lo cual es fácil de hacer. • En el otro extremo, la subcapa TC obtiene una corriente entrante de puros bits de la subcapa PMD; su trabajo es convertir esta corriente de bits.
