Red Local n Se puede decir que una red local es una red de equipos computacionales, conectados entre si, de forma que se puedan compartir recursos e información entre las diferentes estaciones de trabajo.

Recursos de una Red Local n n Uno de los primeros recursos que se comparten en una red local son archivos de interés común, para un trabajo de grupo y su análisis o discusión. Otro recurso compartido muy usado es la impresora.

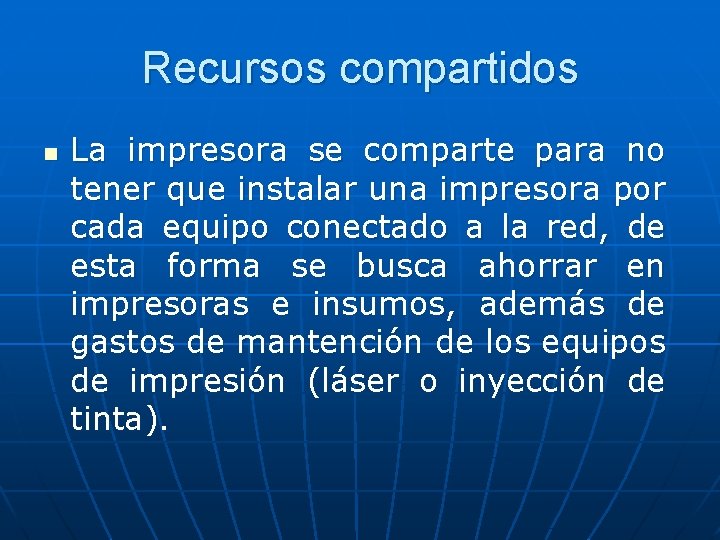

Recursos compartidos n La impresora se comparte para no tener que instalar una impresora por cada equipo conectado a la red, de esta forma se busca ahorrar en impresoras e insumos, además de gastos de mantención de los equipos de impresión (láser o inyección de tinta).

Tocologías n Para una Lan existen varias topologías, de las cuales la que presta una mayor aceptación y uso es la denominada como ESTRELLA.

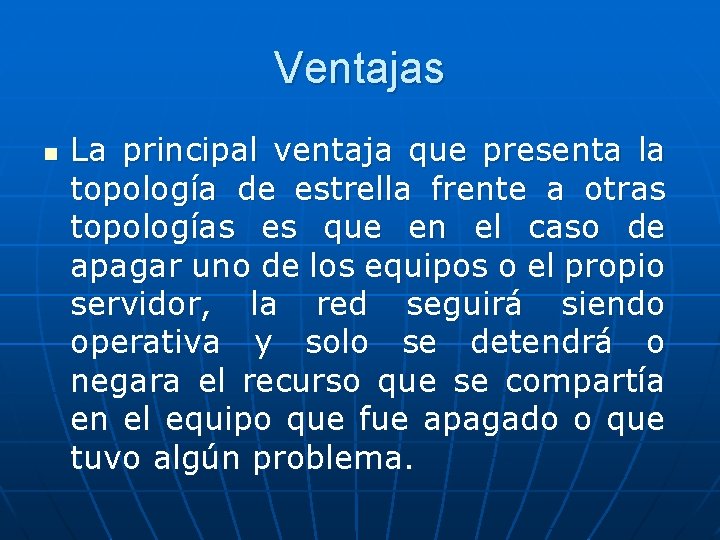

Ventajas n La principal ventaja que presenta la topología de estrella frente a otras topologías es que en el caso de apagar uno de los equipos o el propio servidor, la red seguirá siendo operativa y solo se detendrá o negara el recurso que se compartía en el equipo que fue apagado o que tuvo algún problema.

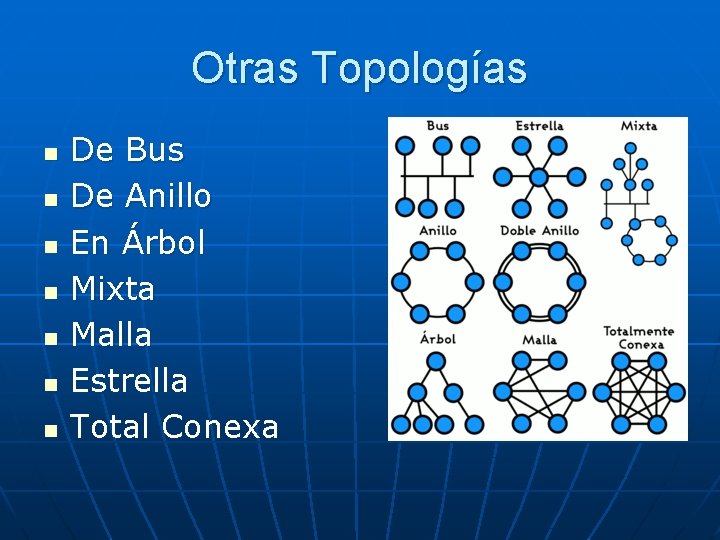

Otras Topologías n n n n De Bus De Anillo En Árbol Mixta Malla Estrella Total Conexa

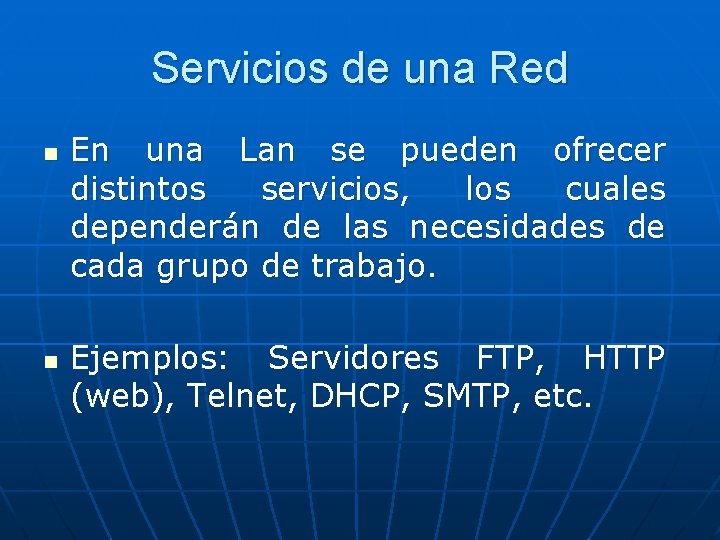

Servicios de una Red n n En una Lan se pueden ofrecer distintos servicios, los cuales dependerán de las necesidades de cada grupo de trabajo. Ejemplos: Servidores FTP, HTTP (web), Telnet, DHCP, SMTP, etc.

Servicios n Uno de los primeros servicios en ponerse en marcha es el del servidor DHCP, el cual esta encargado de asignar una dirección única a cada equipo conectado a la red, y el cual debe ser capaz de conectarse al servidor que provee dicho servicio.

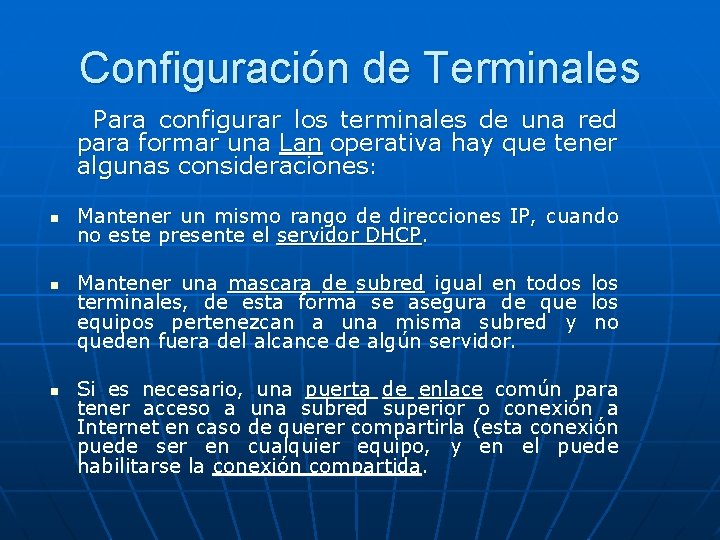

Configuración de Terminales Para configurar los terminales de una red para formar una Lan operativa hay que tener algunas consideraciones: n n n Mantener un mismo rango de direcciones IP, cuando no este presente el servidor DHCP. Mantener una mascara de subred igual en todos los terminales, de esta forma se asegura de que los equipos pertenezcan a una misma subred y no queden fuera del alcance de algún servidor. Si es necesario, una puerta de enlace común para tener acceso a una subred superior o conexión a Internet en caso de querer compartirla (esta conexión puede ser en cualquier equipo, y en el puede habilitarse la conexión compartida.

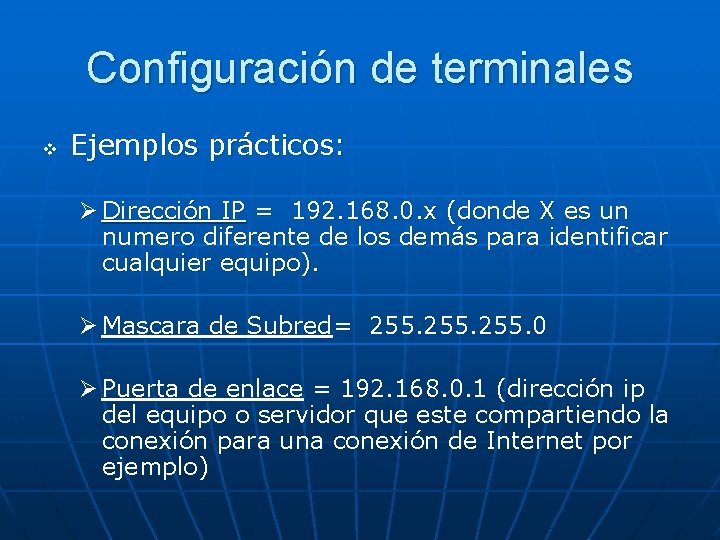

Configuración de terminales v Ejemplos prácticos: Ø Dirección IP = 192. 168. 0. x (donde X es un numero diferente de los demás para identificar cualquier equipo). Ø Mascara de Subred= 255. 0 Ø Puerta de enlace = 192. 168. 0. 1 (dirección ip del equipo o servidor que este compartiendo la conexión para una conexión de Internet por ejemplo)

Configuración de un Terminal n Aquí se muestra un ejemplo de los pasos que hay que seguir para configurar las opciones mencionadas y donde hacerlo.

Configuración de un Terminal n n n Para empezar, se hace clic derecho sobre la interfaz a configurar y se elige del menú contextual la opción “Propiedades”. Aparecerá el siguiente cuadro de información de la interfaz. Elegiremos la opción “Protocolo de Internet(TCP/IP)”

Configuración de un Terminal n n n Luego se procede a asignar la dirección Ip, la mascara de subred y la puerta de enlace en la interfaz seleccionada También hay que definir un servidor de nombres o DNS. El dns en este caso es el que esta compartiendo la conexión y es el que debe traducir los nombres de las peticiones de los clientes a direcciones en Internet y responder entregando la información o pagina Web.

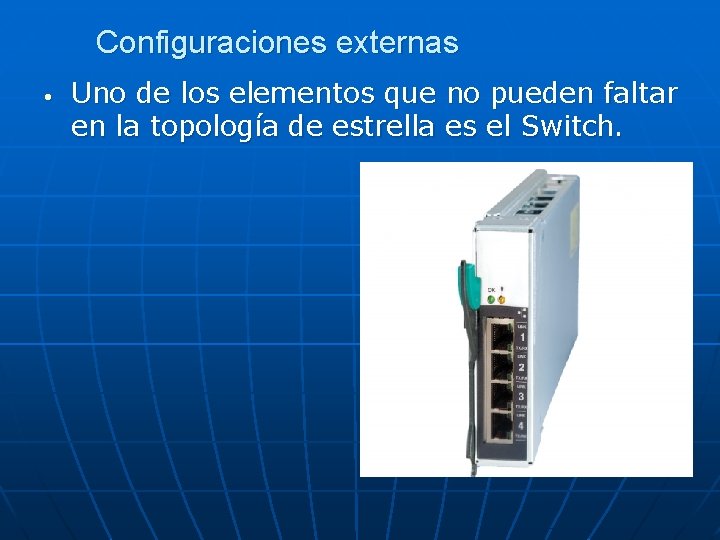

Configuraciones externas • Uno de los elementos que no pueden faltar en la topología de estrella es el Switch.

Configuraciones externas n n La principal función del Switch es la de direccionar las peticiones de los diferentes terminales a sus destinos respectivos, como una solicitud de un sitio web, un archivo en un servidor ftp, una conexión por VNC, etc. El HUB es similar al Switch, pero tenia el defecto de que cuando había una solicitud, este enviaba la solicitud a todos los equipos sin distinción, y solo respondía el que tenia activo el servicio solicitado.

Conexión física de la red n La forma de conectar físicamente los equipos a la red local es a través de un puerto de comunicaciones llamado Ethernet, el cual tiene una conexión denominada como RJ 45.

Conexión física de la red n El cable RJ 45 se conecta desde la tarjeta de red de uno de los equipos al Switch, el cual concentrara todas las conexiones de la red (puede haber varios Switch en cadena).

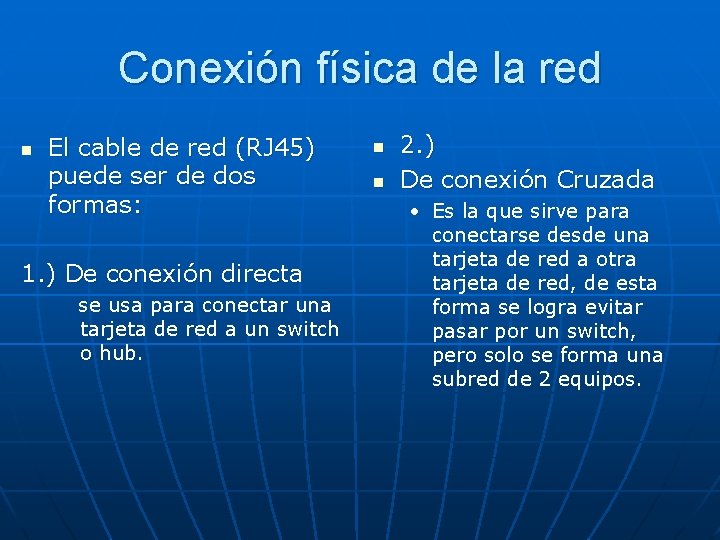

Conexión física de la red n El cable de red (RJ 45) puede ser de dos formas: 1. ) De conexión directa se usa para conectar una tarjeta de red a un switch o hub. n n 2. ) De conexión Cruzada • Es la que sirve para conectarse desde una tarjeta de red a otra tarjeta de red, de esta forma se logra evitar pasar por un switch, pero solo se forma una subred de 2 equipos.

Conexión física de la red n n El cable de red se define directo o cruzado dependiendo de la conexión en sus pines. La imagen a continuación muestra la conexión directa de un conector RJ 45.

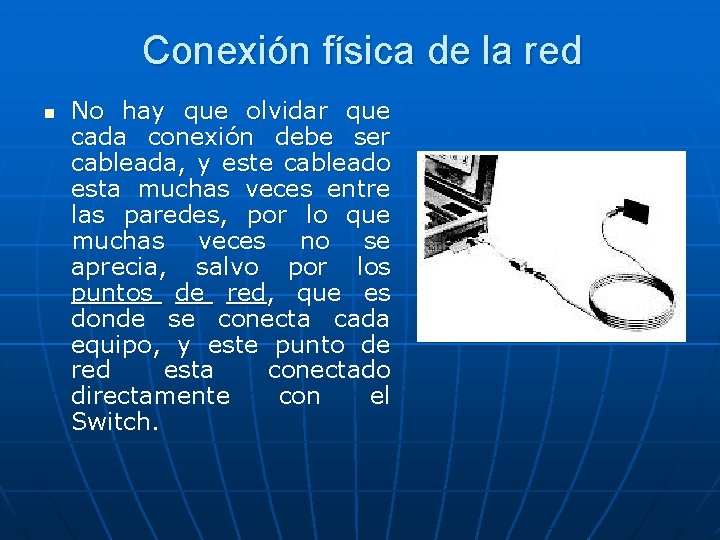

Conexión física de la red n No hay que olvidar que cada conexión debe ser cableada, y este cableado esta muchas veces entre las paredes, por lo que muchas veces no se aprecia, salvo por los puntos de red, que es donde se conecta cada equipo, y este punto de red esta conectado directamente con el Switch.

Servidor DHCP n n El servidor DHCP como se dijo anteriormente, es el encargado de proporcionar las direcciones de red, de esta forma, cualquier equipo que se conecte y este configurado para solicitar la dirección dinámicamente podrá acceder a la red. El servidor dhcp debe estar configurado para mantener ciertos parámetros, como por ejemplo: • Rango de IP: Es el rango de direcciones ip para los equipos conectados, en el ejemplo aplicaría el siguiente rango : 192. 168. 0. 0 192. 168. 0. 255 • Direcciones reservadas: son aquellas que no se asignaran a ningún equipo conectado, ya que son direcciones configuradas manualmente, por ejemplo: un servidor de red o de algún otro servicio. • Mascara de Subred: Es el numero que definirá el tipo de dirección IP, y para el ejemplo usado anteriormente correspondería a la mascara 255. 0, también podría ser 255. 0. 0 y la dirección ip variaría probablemente de esta forma : 192. 168. 1. 0
