REDES LOCALES Fuente inicial Curso del CNICE Redes

REDES LOCALES Fuente inicial: Curso del CNICE: Redes en la educación.

REDES LOCALES • • 1. DEFINICIONES. TIPOS Una red es un conjunto de ordenadores conectados entre sí que pueden compartir datos (imágenes, documentos, . . . ) y recursos (impresoras, discos duros, . . . ). Una red puede estar formada por dos ordenadores o llegar incluso a tener conectados miles de ordenadores repartidos por todo el mundo (como Internet). • Los ordenadores suelen estar conectados entre sí por cables. Pero si la red abarca una región extensa, las conexiones pueden realizarse a través de líneas telefónicas, microondas, líneas de fibra óptica e incluso satélites. Cada dispositivo activo conectado a la red se denomina nodo. • • • Dependiendo del territorio que abarca una red se clasifican en: PAN: Personal Area Networks. Comunica dispositivos en un radio de pocos metros, por ejemplo, un teléfono con un ordenador. LAN: Local Area Network. Abarcan un edificio o un campus. MAN: (Metropolitan Area Network. Abarcan toda una ciudad y zonas limítrofes. WAN: Wide Area Network, comprenden regiones o varios países.

• Según su nivel de acceso o privacidad: • • • ○ Internet: Es una red mundial de redes de ordenadores. Tiene acceso público. ○ Intranet: Es una red local que utiliza herramientas de Internet (web, correo, ftp, . . . ). Se puede considerar como una Internet privada que funciona dentro de una misma institución. ○ Extranet: Es una red privada virtual; es parte de la Intranet de una organización que se extiende a usuarios fuera de ella. • Según su relación funcional: • • ○ Cliente servidor: Los clientes utilizan los recursos compartidos y los servicios que proporcionan los servidores: web, datos, impresión, etc. ○ Redes entre iguales o P 2 P (Peer to peer): Todos los dispositivos pueden actuar como clientes o servidores.

Red PAN

Características • 2. CARACTERÍSTICAS DE UNA RED LOCAL • Todos los dispositivos o nodos pueden compartir información, programas y equipo, independientemente del lugar físico donde se encuentre. Una velocidad de transmisión muy elevada. Una distancia entre estaciones relativamente corta, entre unos metros y varios kilómetros. La posibilidad de utilización de cables de conexión normales. Un sistema fiable, con un índice de errores muy bajo. Flexibilidad, el usuario administra y controla su propio sistema. • • Al nodo o dispositivo (generalmente un PC) que pide un servicio o inicia una comunicación, se le denomina cliente. Al nodo o dispositivo (generalmente un PC) que responde a la petición se le denomina servidor. Pueden ser Dedicados cuando son usados únicamente para ofrecer sus recursos a otros nodos; y No dedicados cuando pueden trabajar simultáneamente como servidor y estación de trabajo.

CONCEPTOS SOBRE REDES • 3. CONCEPTOS SOBRE REDES • ● Comunicación: es el proceso que lleva un mensaje de un emisor a través de un canal a un receptor. En una red, los ordenadores son emisores y receptores al mismo tiempo. El canal es el medio por el que circulan los datos: cables, fibra, . . . ● Protocolo: Es el lenguaje y el conjunto de reglas por las que emisor y receptor se comunican. El protocolo más utilizado es el de internet: TCP/IP ● Dirección IP privada: Identifica a cada dispositivo en la red. Está formado por 4 números separados por puntos, con valores del 0 al 255. ● Dirección IP Pública: Se denomina IP pública a aquella dirección IP que es visible desde Internet. Suele ser la que tiene el router o modem. Es la que da “la cara” a Internet. Esta IP suele ser proporcionada por el ISP (empresa que te da acceso a internet: Jazztel, Telefónica, Ya. com, etc. ). • • •

• • ● Puerta de enlace o Gateway: Es la dirección IP por la que la red local sale al exterior, ya sea otra red o internet. Suele ser la IP del router (192. 168. 1. 1). ● Máscara de red: Se asemeja a la dirección IP, pero determina qué parte de la dirección IP especifica al equipo y qué parte a la subred a la que pertenece. Se usa para crear subredes. ● Grupo de trabajo: Los equipos se agrupan en subredes para facilitar su comunicación entre sí y su uso. ● DNS (Sistema de Nombres por Dominio): Las direcciones IP son difíciles de recordar. Por ellos se utiliza el DNS que asocia a las direcciones IP un conjunto de palabras fáciles de recordar. ● Dirección MAC: Identificador único de un dispositivo de red. Consta de un identificador hexadecimal de 6 bytes (48 bits). Los 3 primeros bytes, llamados OUI, indican el fabricante. Por ejemplo: 00 80 5 A 39 0 F DE. ● Puerto: Interfaz para comunicarse con un programa a través de la red. Ejemplo: el servicio http utiliza el puerto 80

Medio de transmisión • • • 4. MEDIO DE TRANSMISIÓN Se entiende el soporte físico utilizado para el envío de datos por la red. La mayoría de las redes utilizan cable coaxial, cable bifilar o par trenzado y el cable de fibra óptica. También se utiliza el medio inalámbrico que usa ondas de radio, microondas o infrarrojos, pero son más lentos. Cable coaxial El cable coaxial consiste en dos conductores concéntricos, separados por un dieléctrico y protegido del exterior por un aislante. La velocidad de transmisión de la señal por ambos es de 10 Mb. Puede cubrir distancias relativamente grandes, entre 185 y 1500 metros. Cable bifilar o par trenzado El par trenzado consta como mínimo de dos conductores aislados trenzados entre ellos y protegidos con una cubierta aislante. Es usado en todo el mundo para telefonía. Fibra óptica Es el medio de transmisión más moderno y avanzado. Las señales de datos se transmiten a través de impulsos luminosos.

Par trenzado y Fibra óptica

Dispositivos • 5. DISPOSITIVOS • Tarjetas de red, son los dispositivos a través de los cuales se envía información entre la red y el equipo. PCI para cable (Ethernet). Se conecta a la placa. PCI inalámbrica (Wireless PCI). Se conecta a la placa base USB Inalámbrica (Wireless USB). Se conecta por USB a la placa base • • Routers, son los dispositivos que conectan redes diferentes de ordenadores. Por ejemplo un LAN con Internet. Hub. Conecta ordenadores entre sí de una misma red. La información que recibe es enviada a todos los puertos. Switch. Es un hub más sofisticado e inteligente. La información que recibe sólo es enviada al puerto del dispositivo de destino. Punto de acceso. Funciona igual que un switch pero envía la información por wi fi.

Tarjeta de red USB inalámbrico

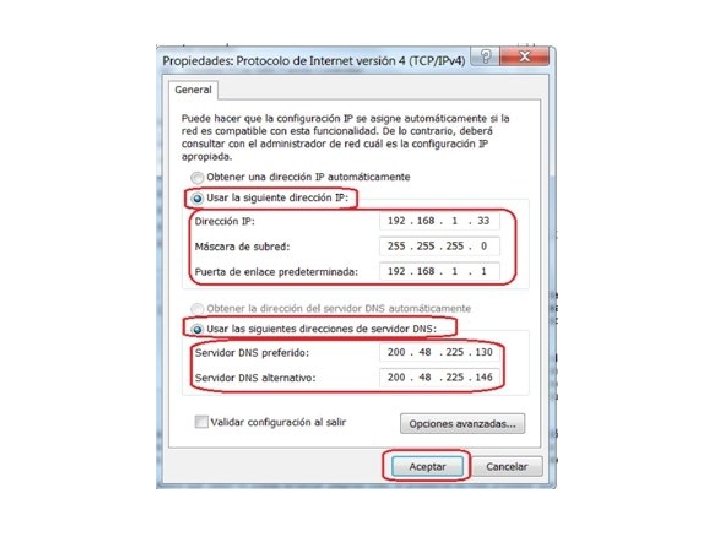

Configuración real

Hub, Switch y Punto de acceso Hub Punto de acceso Switch

• 5. CAPACIDAD DEL MEDIO: ANCHO DE BANDA • • • El método de transmisión hace relación a la capacidad del medio para transmitir información. Ancho de banda: es la diferencia entre la frecuencia más alta y más baja de una determinada onda. Cuanto mayor es el ancho de banda, más rápida es la transferencia de datos. BANDA BASE Mayor velocidad. Señal digital. Un solo canal. RDSI. BANDA ANCHA Trasmiten simultáneamente por varios canales. ADSL. Señal analógica. • 6. TOPOLOGÍA • Por topología de una red habitualmente se entiende la forma de la red, es decir, la forma en que se lleva a cabo la conexión. Las topologías más utilizadas son: BUS ESTRELLA ÁRBOL ANILLO • •

Red en estrella Red en anillo

ACCESO A REDES • 7. MÉTODO DE ACCESO • El método de acceso a red es la manera de controlar el tráfico de mensajes por la red. Hay dos métodos de acceso de uso generalizado en redes locales: el acceso aleatorio y el acceso determinístico. El método de acceso aleatorio permite que cualquier usuario empiece a transmitir en cualquier momento siempre que el camino no esté ocupado. En el método de acceso determinístico, cada estación tiene asegurada su oportunidad de transmitir siguiendo un criterio rotatorio. • • • 8. DATAGRAMAS • El bloque de información básico que circula por la red se denomina datagrama, y tiene una estructura y tamaño característico para cada red: Cabecera o header. Contiene la dirección principalmente. Segmento de datos o body. La información se envía en paquetes o segmentos. • •
