REDES LAN Y WAN Objetivo Comprender las caractersticas

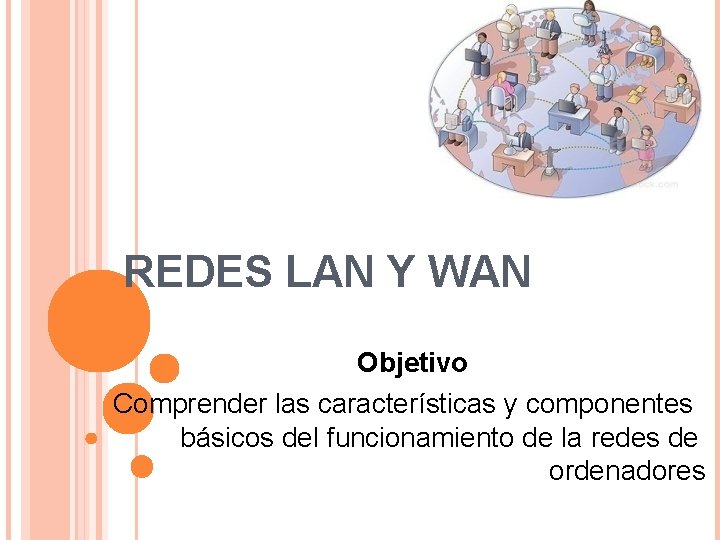

REDES LAN Y WAN Objetivo Comprender las características y componentes básicos del funcionamiento de la redes de ordenadores

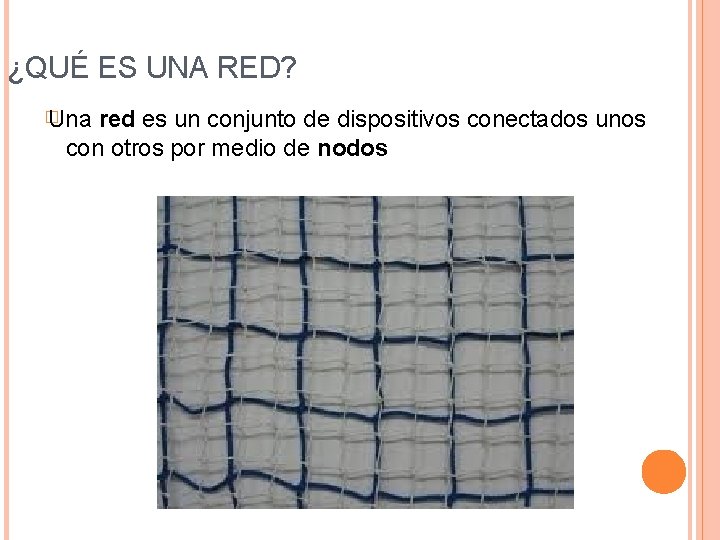

¿QUÉ ES UNA RED? � Una red es un conjunto de dispositivos conectados unos con otros por medio de nodos

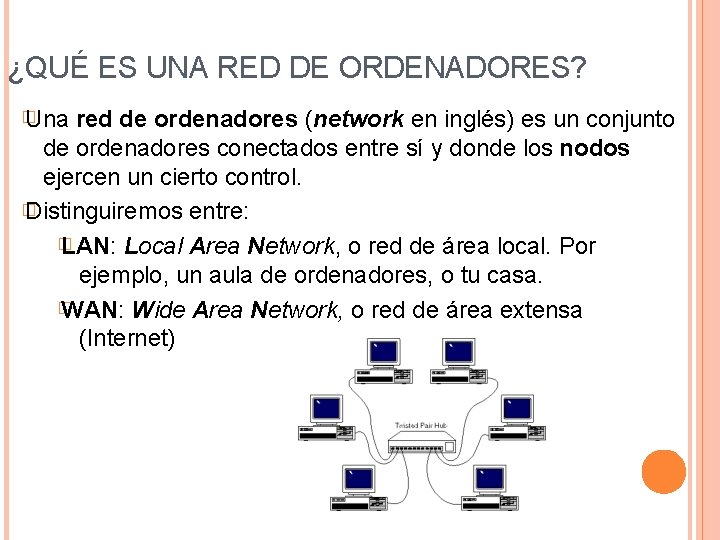

¿QUÉ ES UNA RED DE ORDENADORES? � Una red de ordenadores (network en inglés) es un conjunto de ordenadores conectados entre sí y donde los nodos ejercen un cierto control. � Distinguiremos entre: � LAN: Local Area Network, o red de área local. Por ejemplo, un aula de ordenadores, o tu casa. � WAN: Wide Area Network, o red de área extensa (Internet)

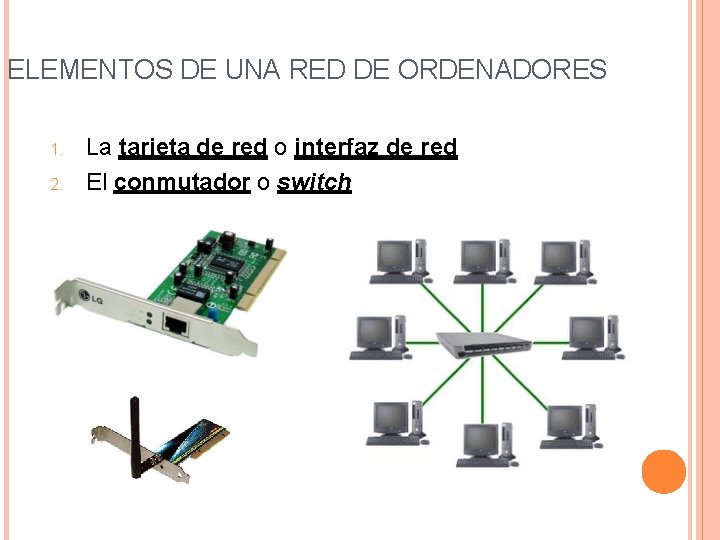

ELEMENTOS DE UNA RED DE ORDENADORES 1. 2. La tarjeta de red o interfaz de red El conmutador o switch

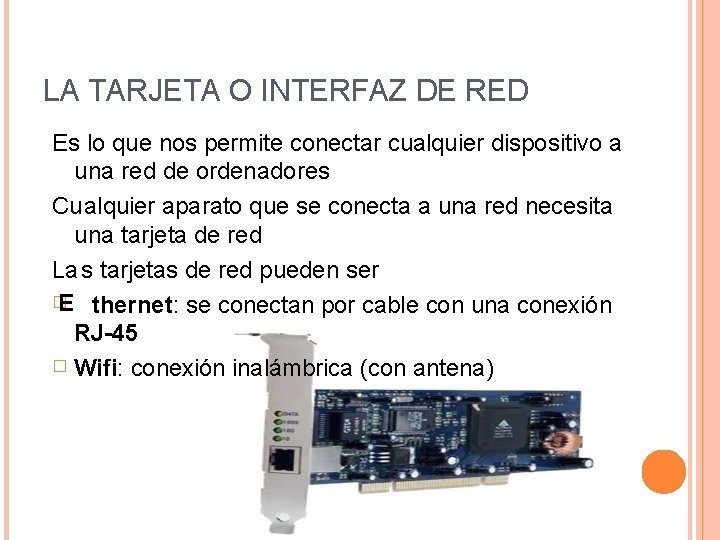

LA TARJETA O INTERFAZ DE RED Es lo que nos permite conectar cualquier dispositivo a u na red de ordenadores Cu alquier aparato que se conecta a una red necesita u na tarjeta de red La s tarjetas de red pueden ser � E thernet: se conectan por cable con una conexión RJ-45 � Wifi: conexión inalámbrica (con antena)

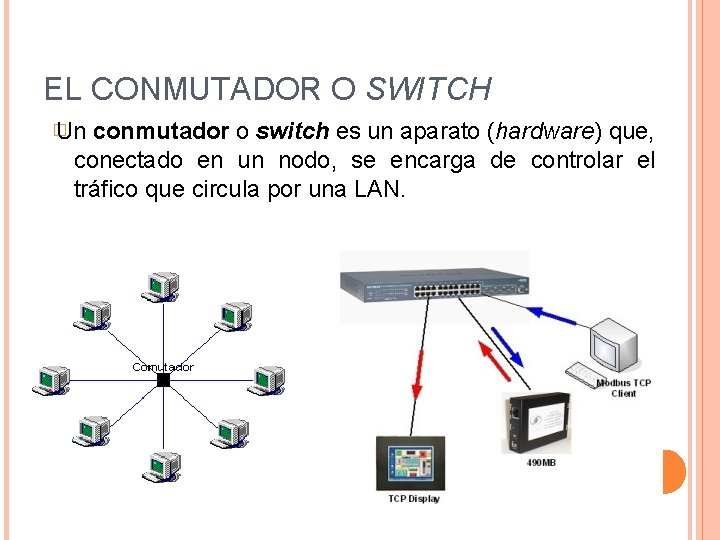

EL CONMUTADOR O SWITCH � Un conmutador o switch es un aparato (hardware) que, conectado en un nodo, se encarga de controlar el tráfico que circula por una LAN.

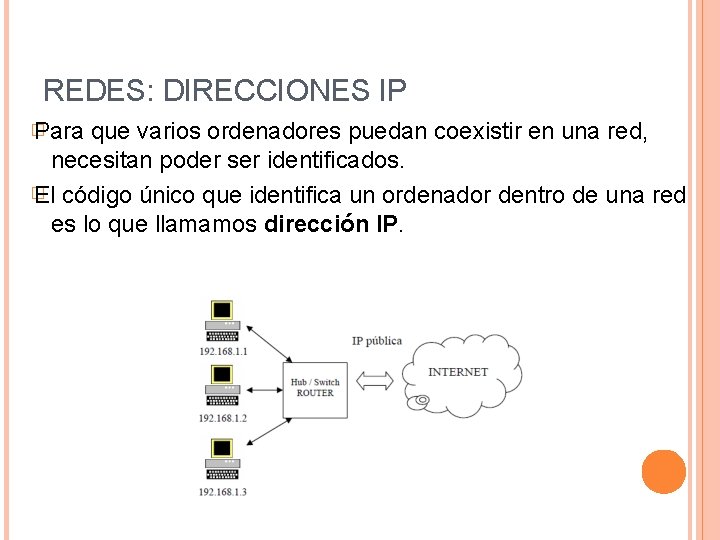

REDES: DIRECCIONES IP � Para que varios ordenadores puedan coexistir en una red, necesitan poder ser identificados. � El código único que identifica un ordenador dentro de una red es lo que llamamos dirección IP.

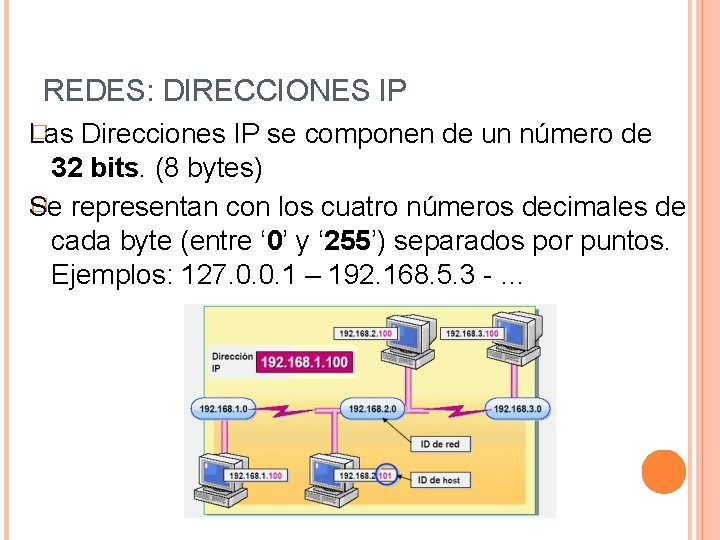

REDES: DIRECCIONES IP � Las Direcciones IP se componen de un número de 32 bits. (8 bytes) � representan con los cuatro números decimales de Se cada byte (entre ‘ 0’ y ‘ 255’) separados por puntos. Ejemplos: 127. 0. 0. 1 – 192. 168. 5. 3 - …

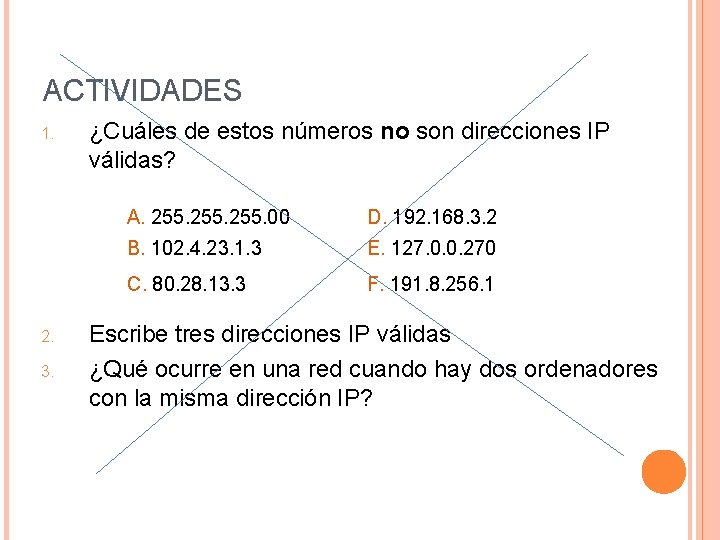

ACTIVIDADES 1. 2. 3. ¿Cuáles de estos números no son direcciones IP válidas? A. 255. 00 D. 192. 168. 3. 2 B. 102. 4. 23. 1. 3 E. 127. 0. 0. 270 C. 80. 28. 13. 3 F. 191. 8. 256. 1 Escribe tres direcciones IP válidas ¿Qué ocurre en una red cuando hay dos ordenadores con la misma dirección IP?

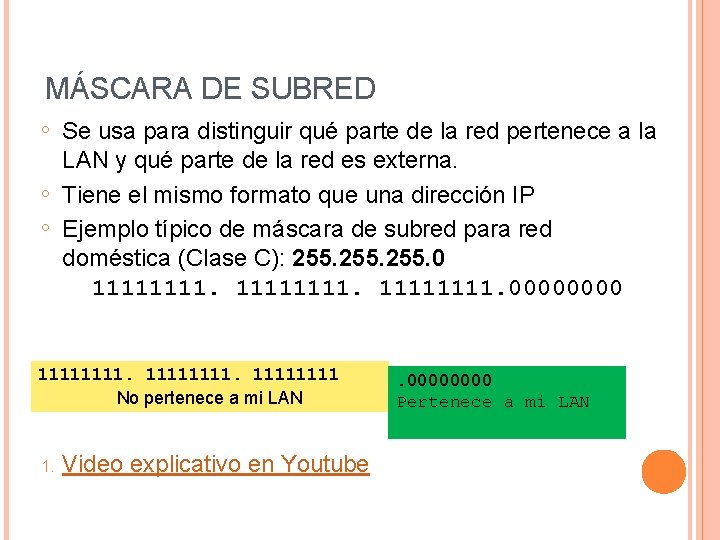

MÁSCARA DE SUBRED o o o Se usa para distinguir qué parte de la red pertenece a la LAN y qué parte de la red es externa. Tiene el mismo formato que una dirección IP Ejemplo típico de máscara de subred para red doméstica (Clase C): 255. 0 11111111. 0000 11111111 No pertenece a mi LAN 1. Video explicativo en Youtube . 0000 Pertenece a mi LAN

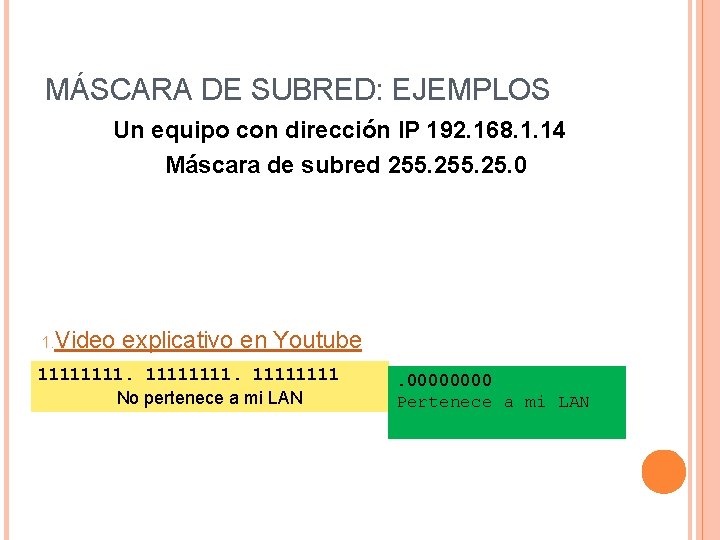

MÁSCARA DE SUBRED: EJEMPLOS Un equipo con dirección IP 192. 168. 1. 14 Máscara de subred 255. 25. 0 1. Video explicativo en Youtube 11111111 No pertenece a mi LAN . 0000 Pertenece a mi LAN

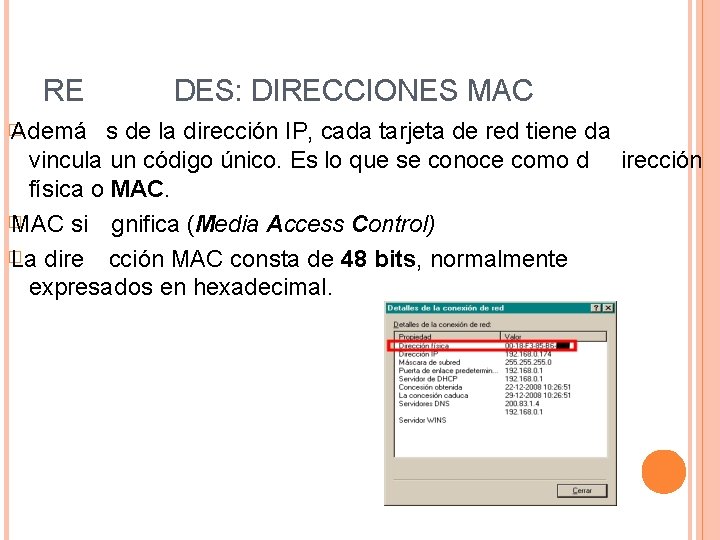

RE DES: DIRECCIONES MAC s de la dirección IP, cada tarjeta de red tiene da vincula un código único. Es lo que se conoce como d irección física o MAC. � MAC si gnifica (Media Access Control) � La dire cción MAC consta de 48 bits, normalmente expresa dos en hexadecimal. � Ademá

INTERNET: DEFINICIÓN � Internet es la interconexión de las distintas redes locales (nets) de ordenadores de todo el mundo. � Una de sus principales características es que su control no está centralizado. � Para que las redes locales se conecten a Internet necesitamos: Un gateway o puerta de enlace • Un modem •

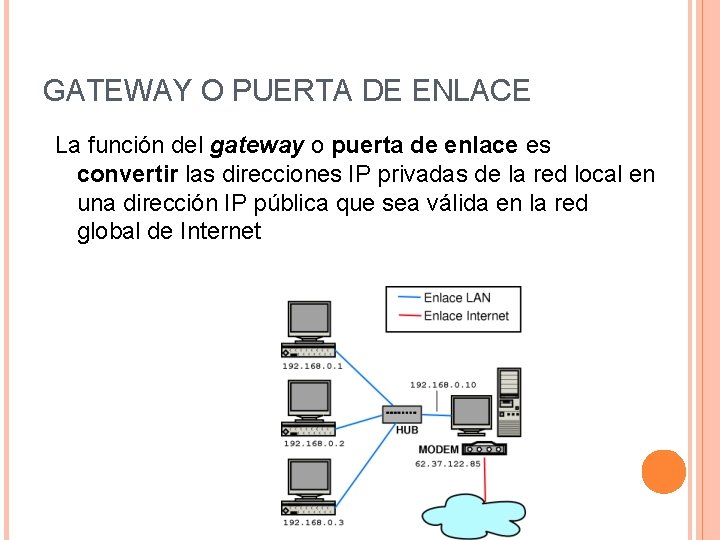

GATEWAY O PUERTA DE ENLACE La función del gateway o puerta de enlace es convertir las direcciones IP privadas de la red local en una dirección IP pública que sea válida en la red global de Internet

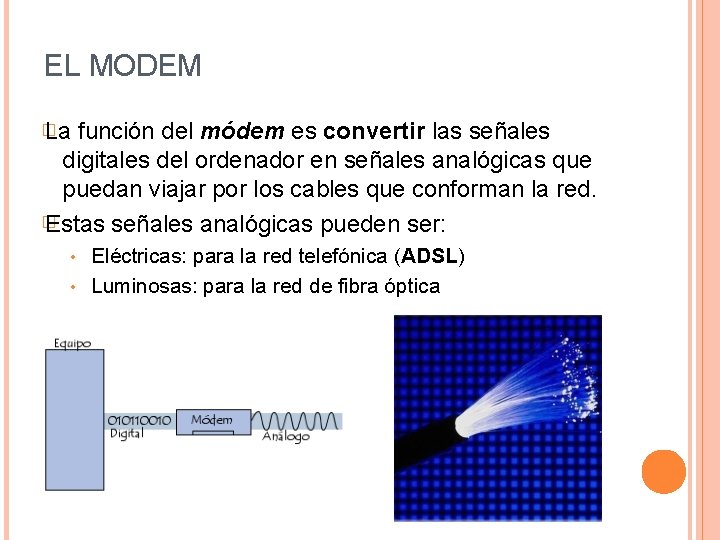

EL MODEM � La función del módem es convertir las señales digitales del ordenador en señales analógicas que puedan viajar por los cables que conforman la red. � Estas señales analógicas pueden ser: Eléctricas: para la red telefónica (ADSL) • Luminosas: para la red de fibra óptica •

¿Y QUÉ PASA CON EL ROUTER? El router doméstico que tenemos en casa es un dispositivo que combina las funciones de: 1. Switch: permite interconectar varios ordenadores 2. Gateway: convierte las IP privadas de tu red local en una IP pública para Internet 3. Módem: convierte tus datos en pulsos eléctricos para la red telefónica, u ópticos para la red de cable. 4. Router: permite configurar servicios básicos de enrutado

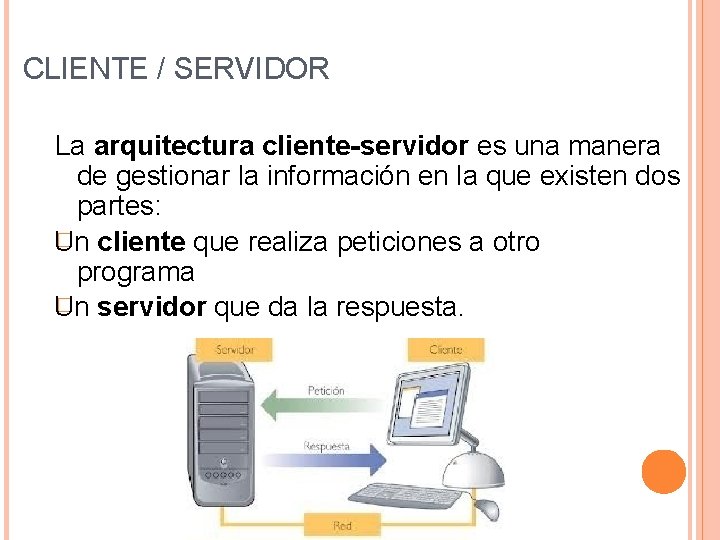

CLIENTE / SERVIDOR La arquitectura cliente-servidor es una manera de gestionar la información en la que existen dos partes: � cliente que realiza peticiones a otro Un programa � servidor que da la respuesta. Un

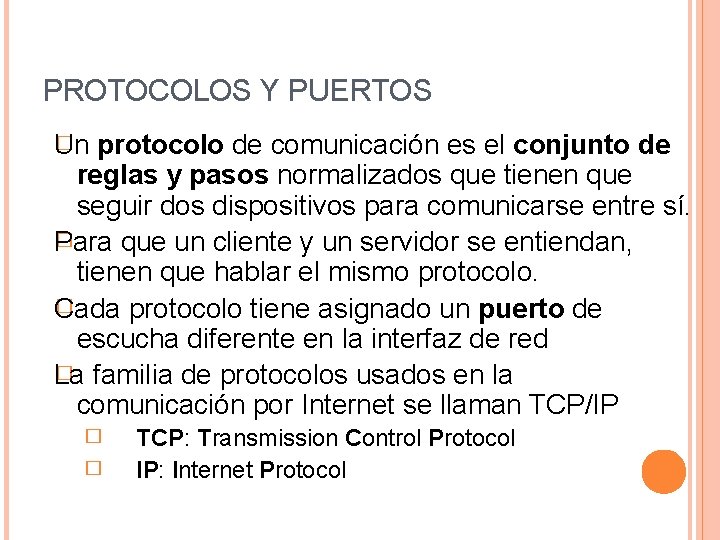

PROTOCOLOS Y PUERTOS � protocolo de comunicación es el conjunto de Un reglas y pasos normalizados que tienen que seguir dos dispositivos para comunicarse entre sí. � Para que un cliente y un servidor se entiendan, tienen que hablar el mismo protocolo. � Cada protocolo tiene asignado un puerto de escucha diferente en la interfaz de red � familia de protocolos usados en la La comunicación por Internet se llaman TCP/IP � � TCP: Transmission Control Protocol IP: Internet Protocol

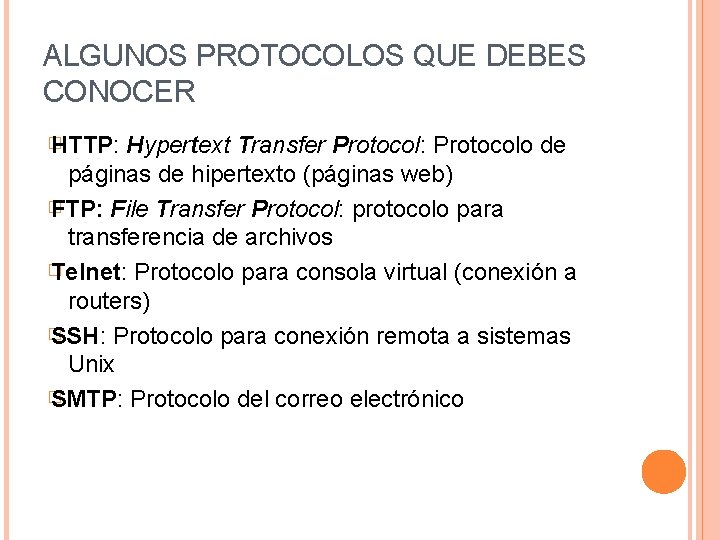

ALGUNOS PROTOCOLOS QUE DEBES CONOCER � HTTP: Hypertext Transfer Protocol: Protocolo de páginas de hipertexto (páginas web) � FTP: File Transfer Protocol: protocolo para transferencia de archivos � Telnet: Protocolo para consola virtual (conexión a routers) � SSH: Protocolo para conexión remota a sistemas Unix � SMTP: Protocolo del correo electrónico

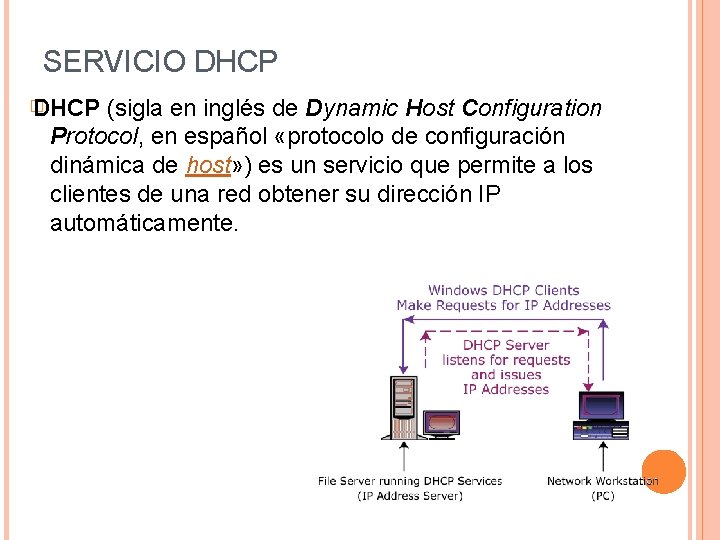

SERVICIO DHCP � DHCP (sigla en inglés de Dynamic Host Configuration Protocol, en español «protocolo de configuración dinámica de host» ) es un servicio que permite a los clientes de una red obtener su dirección IP automáticamente.

URLS Y SERVIDORES DNS � URL: Universal Resource Locator, es el nombre único en caracteres ASCII que se le asigna a un servidor conectado a Internet (por ejemplo, twitter. com) � DNS: Domain Name System, es un servicio de la red que convierte las URLs que introducimos en el navegador en las direcciones IP correspondientes

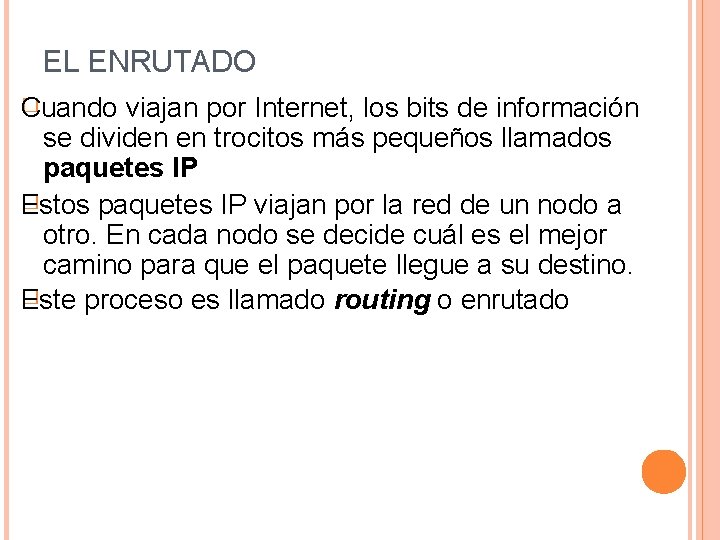

EL ENRUTADO � Cuando viajan por Internet, los bits de información se dividen en trocitos más pequeños llamados paquetes IP � Estos paquetes IP viajan por la red de un nodo a otro. En cada nodo se decide cuál es el mejor camino para que el paquete llegue a su destino. � Este proceso es llamado routing o enrutado

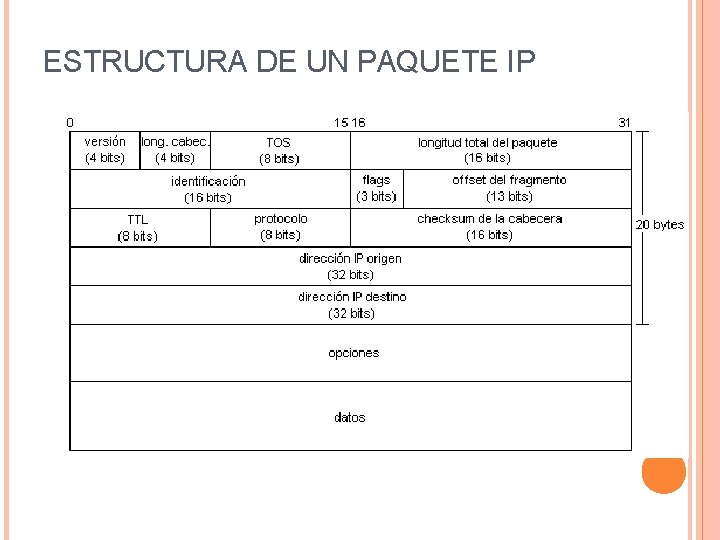

ESTRUCTURA DE UN PAQUETE IP

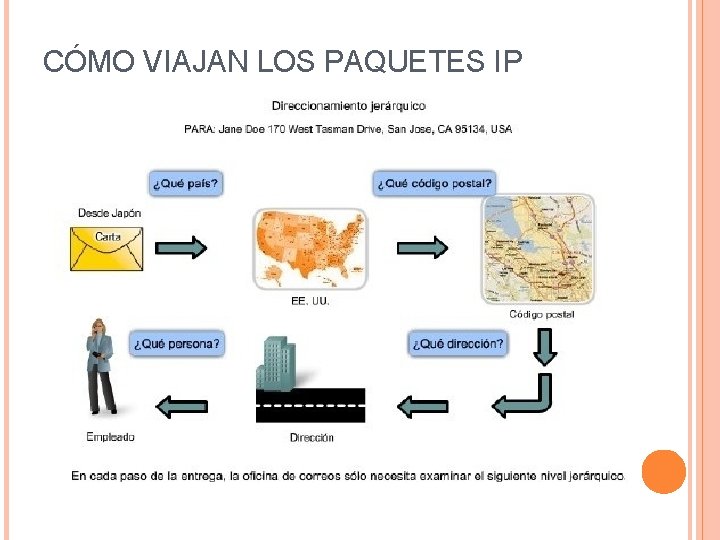

CÓMO VIAJAN LOS PAQUETES IP

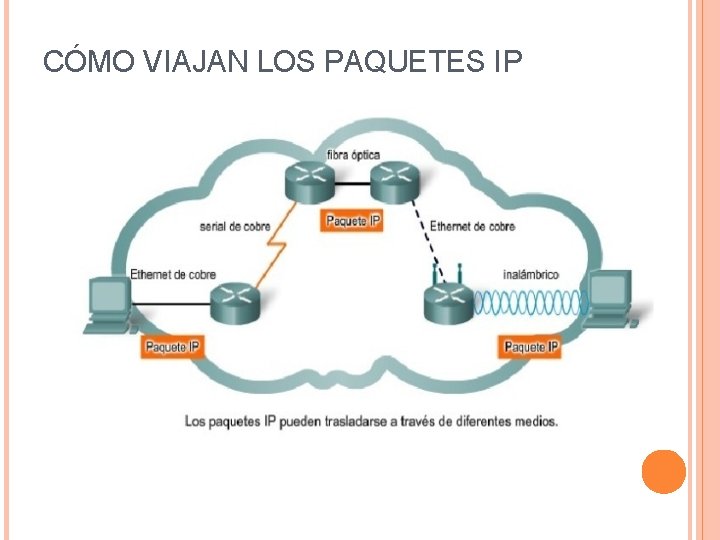

CÓMO VIAJAN LOS PAQUETES IP
